| Номер в госреестре | 89785-23 |
| Наименование СИ | Счетчики тепла |
| Обозначение типа СИ | МЕТРПРО |
| Изготовитель | Общество с ограниченной ответственностью "МетрПро" (ООО "МетрПро"), с. Усады, Республика Татарстан |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики тепла МЕТРПРО (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с первичного преобразователя расхода и пары термопреобразователей сопротивления Pt1000, входящих в состав теплосчетчика.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus и/или радиомодулем, импульсными входными каналами для подключения дополнительных средств измерений. Вычислитель выполнен в виде раздельно - выносного исполнения, в комплекте идет дополнительное монтажное крепление для вычислителя.
Первичный преобразователь предназначен для измерений объема жидкости в потоке и объемного расхода жидкости, и состоит из измерительного участка с установленными ультразвуковыми датчиками.
Пара термопреобразователей сопротивления Pt1000 измеряет температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения МЕТРПРО - М СТУ-15.1, МЕТРПРО - М СТУ-15.2, МЕТРПРО - М СТУ-20.1, отличающиеся диапазоном расхода и номинальным диаметром.
Общий вид теплосчетчиков приведен на рисунке 1.

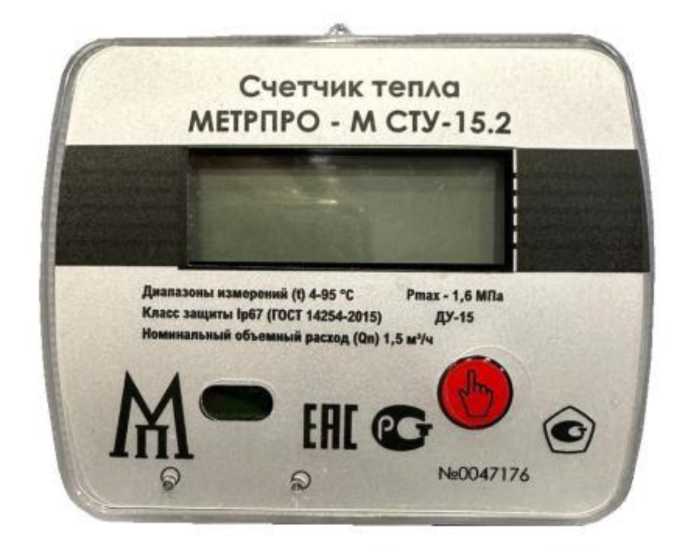

а) вычислитель

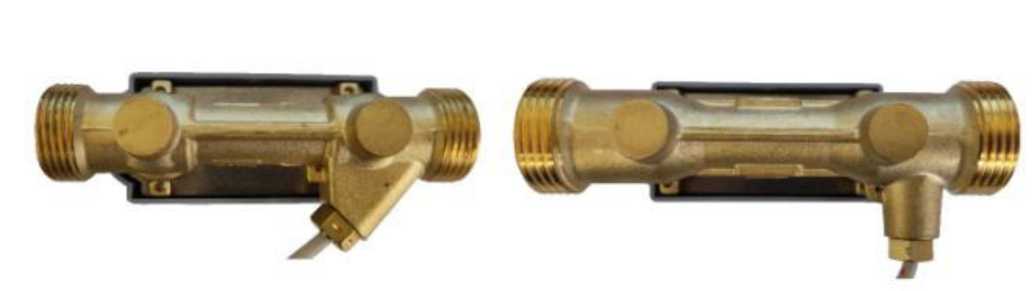

DN15 DN20
б) первичный преобразователь
Рисунок 1 - Общий вид теплосчетчиков
Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.
Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии.

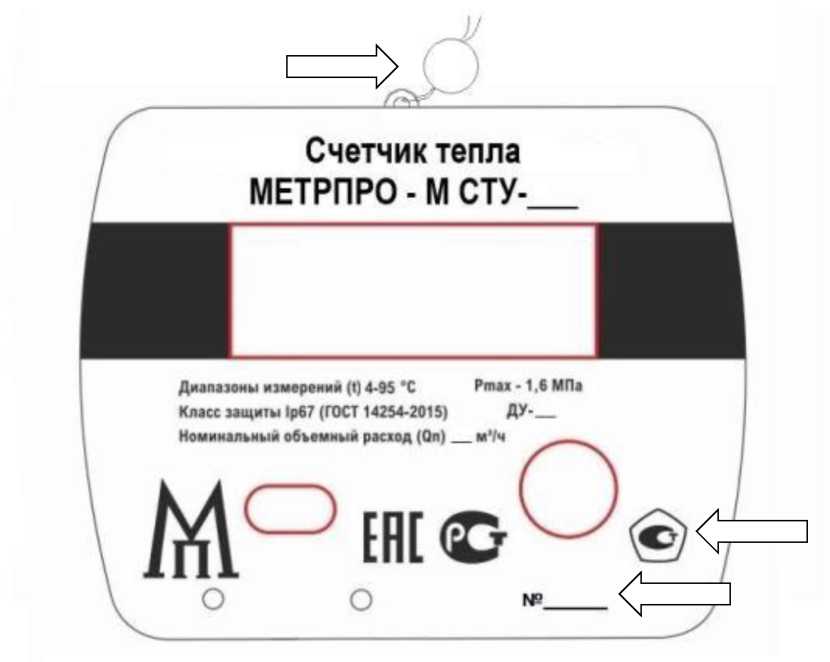

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера
Программное обеспечение теплосчетчиков встроенное.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения теплосчетчика
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | не ниже 3.Х |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Исполнение | М СТУ-15.1 | М СТУ-15.2 | М СТУ-20.1 |
| Наименьший расход жидкости, м3/ч | 0,012 | 0,03 | 0,05 |
| Номинальный расход жидкости, м3/ч | 0,6 | 1,5 | 2,5 |
| Наибольший расход жидкости (Gmax), м3/ч | 1,2 | 3,0 | 5,0 |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % | ±(2+0,02^ Gmax/ G) | ||
| Диапазон измерений температуры жидкости (теплоносителя), °С | от +4 до +95 | ||
| Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С | ±(0,6+0,004^ 11) | ||
| Диапазон измерений разности температур жидкости (теплоносителя), °С | от 3 до 75 | ||
| Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % | ±(0,5+3-(A tmin /A t)) | ||
| Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % | ± 0,05 | ||
| Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % | ±(0,5+(A tmin /A t)) | ||
| Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % | ±(3+4 A tmin /A t +0,02^ Gmax/ G) | ||
| G - измеренное значение расхода жидкости, м3/ч; A tmin - наименьшая разность температуры, °С; A t - измеренное значение разности температуры, °С; t - измеренное значение температуры, °С. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Исполнение | М СТУ-15.1, М СТУ-15.2 | М СТУ-20.1 |
| Номинальный диаметр | DN15 | DN20 |
| Измеряемая среда | жидкость (вода питьевая) | |
| 1 | 2 | |
| Избыточное давление измеряемой среды, МПа, не более | 1,6 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 187 до 242 50 ± 1 от 3,5 до 3,7 | |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 90 90 110 | 90 95 130 |
| Масса, кг, не более | 0,85 | 0,95 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP67 | |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 от 20 до 95 от 84 до 106,7 | |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 120000 | |
наносится на лицевую панель вычислителя методом шелкографии и на титульный лист по центру в верху руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик тепла | МЕТРПРО | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр;
ТУ 26.51.52-003-06774079-2023 Счетчики тепла МЕТРПРО. Технические условия
| Зарегистрировано поверок | 725 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
