| Номер в госреестре | 89787-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110М-II |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1971 – 1981 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110М-11 (далее - трансформаторы тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформатора тока ТФНД-110М-11 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформатор тока выполнен в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Заводские номера трансформаторов 695, 1274, 8127 в виде цифрового обозначения наносятся ударным способом на информационную табличку на корпусе.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на паспорт трансформатора.

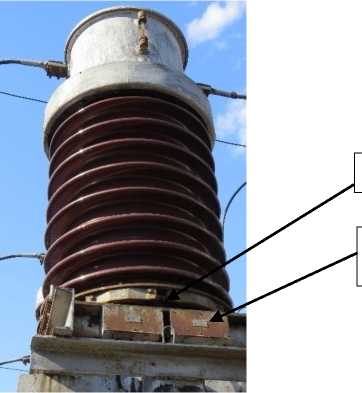

Общий вид трансформаторов тока приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера

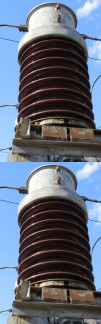

Рисунок 1 - Общий вид трансформатора тока ТФНД-llOM-II с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Исполнение трансформатора | ТФНД-110М-П |
| Заводские номера | 695, 1274, 8127 |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток, А | 750;1500 |
| Номинальный вторичный ток, А | 5 |
| Класс точности | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА | 20 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C | от -40 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока | ТФНД-110М-П | 3 |
| Паспорт | - | 3 |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
