| Номер в госреестре | 89790-23 |
| Наименование СИ | Комплекты мер для вихретоковой дефектоскопии |
| Обозначение типа СИ | МВТД |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер для вихретоковой дефектоскопии МВТД (далее по тексту - комплекты мер) предназначены для воспроизведения и хранения значений физических величин заданных геометрических размеров искусственных дефектов и используются для проведения поверки, настройки и калибровки средств измерений вихретокового неразрушающего контроля.
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесенных на меры из состава комплектов.
Комплект мер состоит из мер:
- СОП-Х-Y;
- TST (TSTOOI; TST002; TST002.1; TST003; TST003.1 и TST003.2);
- RFET (RFET1, RFET2);
- Hawkeye;
- КММД-ПГ.
Меры СОП-Х-Y, где Х - количество искусственных дефектов на мере; Y- число, определяющее материал меры (таблица 1) представляют собой металлические бруски в виде параллелепипеда, на рабочих поверхностях которых нанесены от одного до семи искусственных дефектов разной глубины и ширины. Искусственные дефекты могут быть нанесены на одной стороне или с обеих сторон.
Таблица 1 - Наименование меры СОП-Х-Y в соответствие с ее обозначением
| Материал | «Y», число определяющее материал |
| Сталь марки 45 | 001 |
| Сплав ДТ16 | 002 |
| Сталь марки 12Х18Н10Т | 003 |
| Титановый сплав марки ВТ1-0 | 004 |
| Сталь марки 20 | 005 |
Меры TST представляют собой три изогнутые стальные прямоугольные пластины (TSTOOI; TST002; TST002.1) разной длины и толщины и с фиксированным радиусом кривизны в вершине меры и три плоские стальные прямоугольные пластины (TSTOO3; TST003.1 и TST003.2). Меры TST изготавливают из ферромагнитной стали, нержавеющей стали или цветного металла.
На мерах TST001 и TST003 с внутренней стороны имеются по три, четыре или пять проточек одинаковой ширины и глубины, расположенные на разном расстоянии друг от друга.
На мерах TST002; TST002.1; TST003.1 и TST003.2 с внутренней стороны имеются от трех до восьми проточек одинаковой ширины и различной глубины, расположенные на одинаковом расстоянии друг от друга.
Меры RFET представляют собой трубки с нанесенными с внешней стороны проточками. На каждой мере нанесены проточки одинаковой ширины и разной глубины. Мера RFET1 отличается от меры RFET2 метрологическими и техническими характеристиками. Меры RFET изготавливают из ферромагнитной стали, нержавеющей стали или цветного металла.
Меры Hawkeye представляют собой металлические бруски в виде параллелепипеда, на рабочих поверхностях которых нанесены от четырёх до десяти искусственных дефектов разной глубины и одинаковой ширины. Искусственные дефекты наносятся только на одну сторону.
Меры КММД-ПГ представляют собой две стальные трубки (мера №1 и мера №2). На мере № 1 выполнено одно сквозное отверстие, четыре глухих сверления с плоским дном разной глубины и разного диаметра и одна проточка на внешнем диаметре. По запросу заказчика возможно изготовление вспомогательной проточки на внутреннем диаметре для настройки вихретоковых дефектоскопов, а также допускается дублирование до четырех глухих сверлений вдоль окружности меры. На мере № 2 выполнено шесть сквозных отверстий разного диаметра. Материал изготовления мер КММД-ПГ - сталь марки 08Х18Н10Т.
Нанесение знака поверки на комплект мер не предусмотрено. Заводской номер в виде цифрового обозначения наносится типографским способом на табличку и/или электроискровым методом непосредственно на поверхность меры.
Меры могут поставляться как комплектом, так и отдельными мерами, в зависимости от потребностей пользователя.

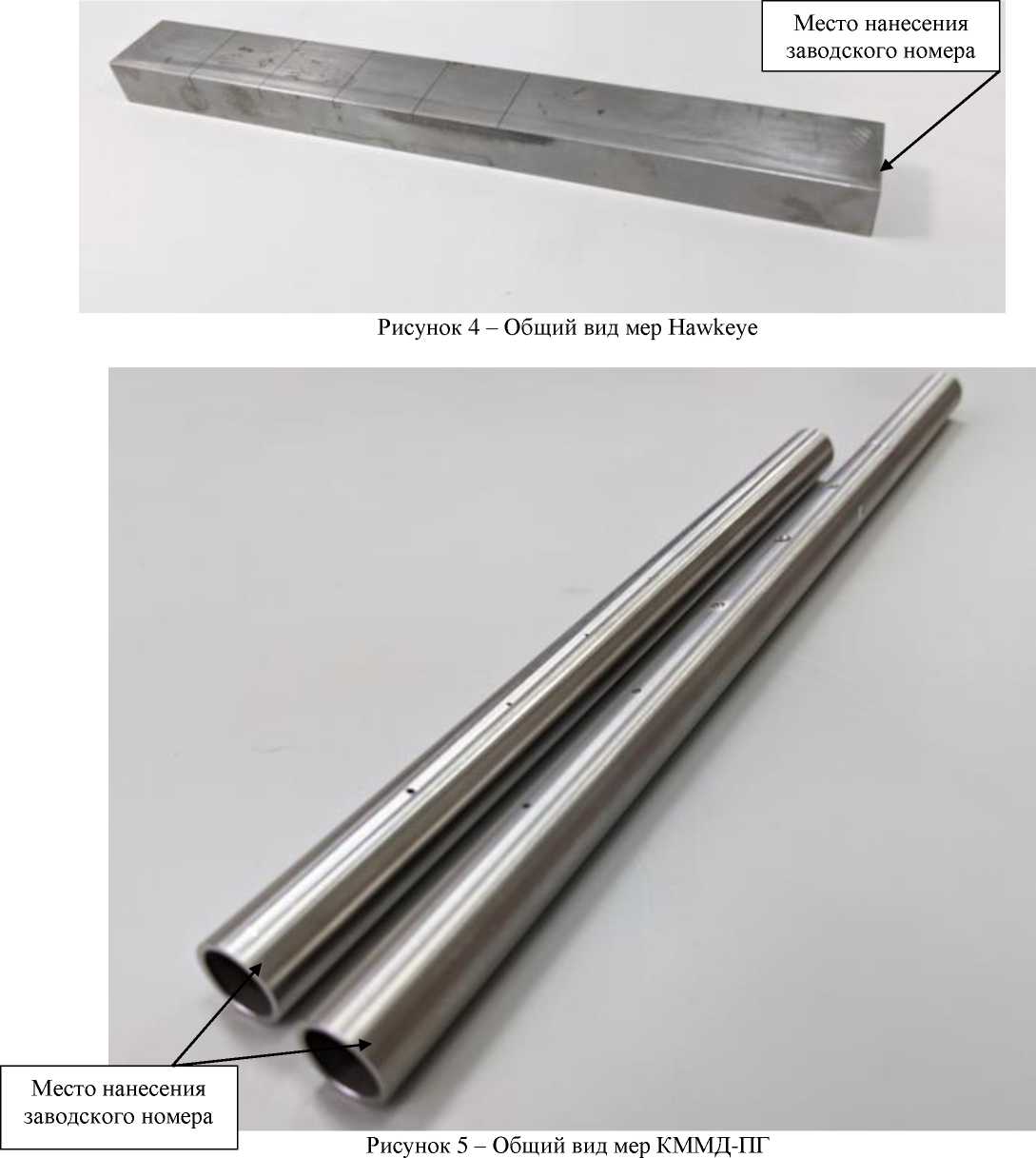

Фотографии общего вида комплектов мер представлены на рисунках 1 - 5.
Места нанесения заводского номера

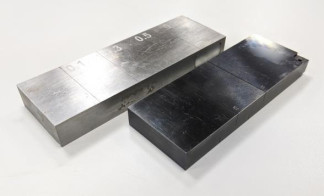

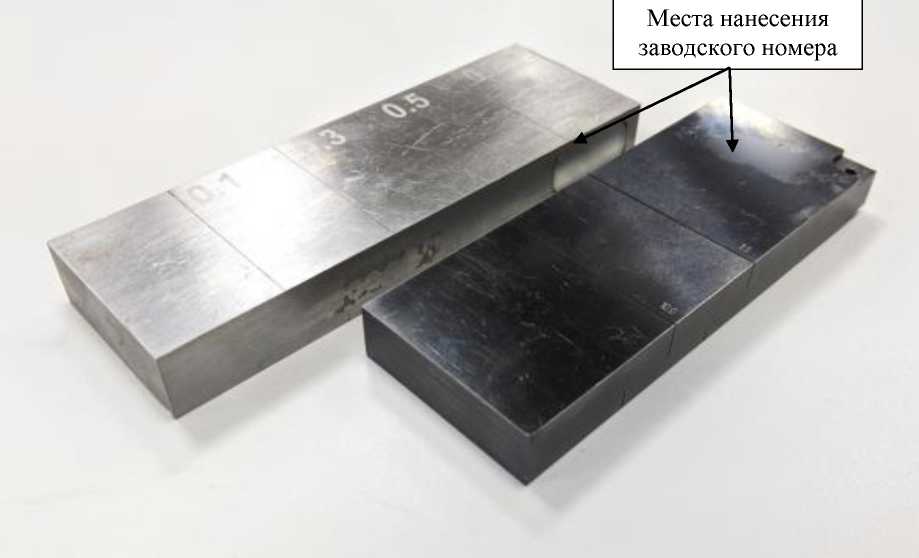

Рисунок 1 - Общий вид мер СОП-Х-Y

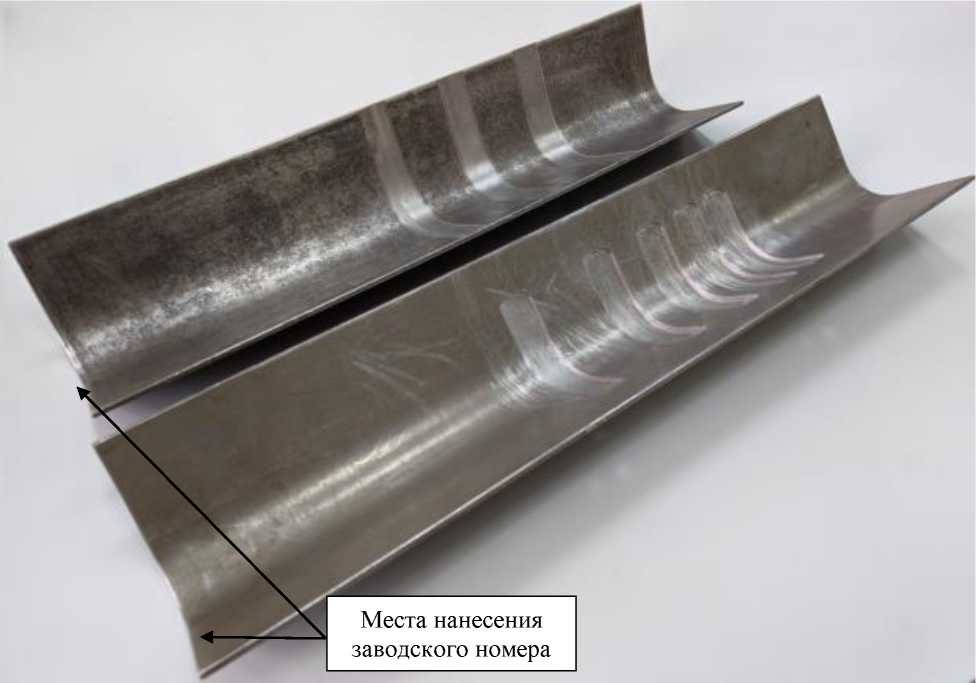

Рисунок 2 - Общий вид мер TST

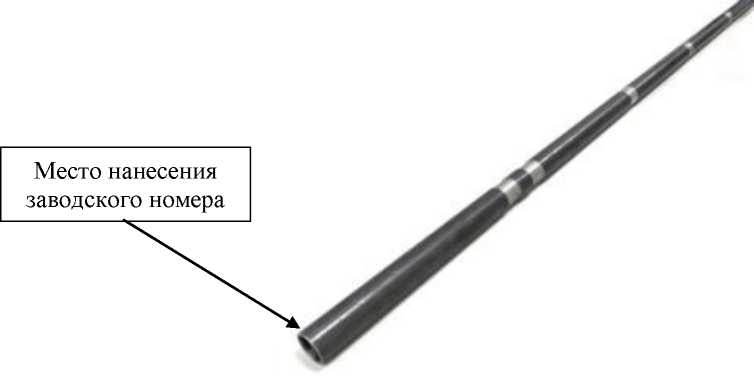

Рисунок 3 - Общий вид мер RFET
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики меры СОП-Х-Y
| Наименование характеристики | Значение | |
| СОП-Х-Y | ||
| Диапазон воспроизведения глубины искусственных дефектов, мм | от 0,5 до 10,0* | |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины искусственных дефектов, мм | от 0,5 до 1,0 включ. | ±0,05 |
| св. 1,0 до 3,0 включ. | ±0,10 | |
| св. 3,0 до 10,0 включ. | ±0,25 | |
| Шероховатость поверхности Ra, мкм, не более | 2,5 | |
| Пределы допускаемой абсолютной погрешности воспроизведения шероховатости поверхности Ra, мкм | ±1,5 | |
Таблица 3 - Метрологические характеристики меры TST
| Наименование характеристики | Значение | |||
| Меры TST | ||||
| TST001, TSTOO3 | TST002.1, TST003.2 | TST002, TST003.1 | ||
| Диапазон воспроизведения толщины меры, мм | от 2 до 30* | |||
| Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, мм | ±0,05 | |||
| Номинальное значение и допускаемое отклонение ширины проточек, мм | 20 ± 1 | |||
| Номинальное значение и допускаемое отклонение глубины проточек, % от толщины | 60,0 ± 8 | 5,0 ± 1 10,0 ± 2 20,0 ± 5 | - | |
| Диапазон воспроизведения глубины проточек, % от толщины* | - | - | от 5 до 100*** | |
| Номинальные значения и допускаемые отклонения расстояний между проточками, мм | 40 ± 2 20 ± 1 10 ± 1 5 ± 1 | 40 ± 2 | - | |
| Диапазон воспроизведения расстояний между проточками, мм | - | - | от 5 до 40* | |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины проточек, % от толщины | ±3,0 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения ширины проточек и расстояния между проточками, мм | ±0,5 | |||
Таблица 4 - Метрологические характеристики меры RFET
| Наименование характеристики | Значение | |
| Мера RFET | ||
| RFET1 | RFET2 | |
| Диапазон воспроизведения толщины стенки, мм | от 1 до 4* | |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины стенки, мм | ±0,05 | |
| Внешний диаметр, мм | 25,0 ± 0,5 | от 9 до 50* |
| Пределы допускаемой абсолютной погрешности воспроизведения внешнего диаметра меры, мм | ±0,05 | |
| Номинальное значение и допускаемое отклонение глубины проточек, % от толщины стенки | 10 ± 5 15 ± 5 20 ± 5 60 ± 5 60 ± 5 | - |
| Диапазон воспроизведения глубины проточек, % от толщины стенки* | - | от 5 до 100*** |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины проточек, % от толщины стенки | ±3,0 | |
| Ширина проточек, мм | 19 ± 1 | от 5 до 30* |
| Расстояние между проточками, мм | от 20 до 210* | |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины проточек и расстояния между проточками, мм | ±0,5 | |
Таблица 5 - Метрологические характеристики меры Hawkeye
| Наименование характеристики | Значение |
| Hawkeye | |
| Диапазон воспроизведения глубины искусственных дефектов, мм | от 0,8 до 10,0* |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины искусственных дефектов, мм | ±0,25 |
| Шероховатость поверхности Ra, мкм, не более | 2,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения шероховатости поверхности Ra, мкм | ±1,5 |
Таблица 6 - Метрологические характеристики меры КММД-ПГ
| Наименование характеристики | Значение | |
| КММД-ПГ | ||
| Мера №1 | Мера №2 | |
| Диапазон воспроизведения диаметров искусственных дефектов, мм | от 1,0 до 5,0* | от 0,2 до 2,0* |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров искусственных дефектов, мм | ±0,1 | |
| Номинальное значение и допускаемое отклонение ширины проточки (для меры № 1), мм | 3,5 ± 0,2 | |
| Номинальное значение и допускаемое отклонение глубины проточки (для меры № 1) , % от толщины | 10 ± 5 | |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины проточки (для меры № 1), мм | ±0,1 | |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины проточки (для меры № 1), % от толщины | ±3,5 | |
| Глубина искусственных дефектов, % от толщины | от 10 до 100*** | 100*** |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины искусственных дефектов, % от толщины | ±3,5 | |
| Диапазон воспроизведения толщины стенки, мм | от 1 до 3* | |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины стенки, мм | ±0,05 | |
| Диапазон воспроизведения внешнего диаметра меры, мм | от 15 до 25* | |
| Диапазон воспроизведения внутреннего диаметра меры, мм | от 12 до 23* | |
| Пределы допускаемой абсолютной погрешности воспроизведения внешнего и внутреннего диаметров меры, мм | ±0,05 | |
| Диапазон воспроизведения расстояния между искусственными дефектами, мм | от 20 до 45* | |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояния между искусственными дефектами, мм | ±0,5 | |
| * Указан максимальный диапазон, конкретный диапазон указывается в паспорте на комплект мер. * * L - измеренное значение ширины искусственного дефекта, мм. * ** Глубина, равная 100 %, соответствует сквозной проточке. | ||
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение | |
| СОП-Х-Y | ||
| Габаритные размеры, мм, не более | длина | от 50 до 500 |
| ширина | от 20 до 100 | |
| высота | от 5 до 40 | |
| Масса, кг, не более | 3 | |
| Количество искусственных дефектов, не более | 7 | |
| TST | ||
| Радиус кривизны в вершине меры, мм (для мер TSTOOI; TST002; TST002.1) | от 3 до 400 | |
| Габаритные размеры, мм, не более | длина | от 400 до 1000 |
| ширина | от 100 до 400 | |
| высота | от 2 до 70 | |
| Масса, кг, не более | 4 | |
| Количество проточек, не более | 9 | |
| Номинальное значение и допускаемое отклонение расстояния от торца меры до первой проточки, мм | 200 ± 1 | |
| RFET | ||
| Длина, мм | от 250 до 1560 | |
| Масса, кг, не более | 3 | |
| Количество проточек, не более - RFET1 - RFET2 | 5 10 | |
| Hawkeye | ||
| Габаритные размеры, мм, не более | длина | 600 |
| ширина | 40 | |
| высота | 30 | |
| Масса, кг, не более | 4 | |
| Количество искусственных дефектов, не более | 10 | |
| КММД-ПГ | ||
| Длина, мм, не более | от 250 до 350 | |
| Масса, кг, не более | 0,7 | |
Таблица 8 - Общие технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 96 до 104 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 10000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер для вихретоковой дефектоскопии: - СОП-Х-Y; - TST (TST001; TST002; TST002.1; TST003; TST003.1 и TST003.2); - RFET-1 (RFET1, RFET2); - Hawkeye; - КММД-ПГ. | МВТД - | * |
| Футляр | - | 1 шт.** |
| Транспортная упаковка | - | 1 шт. |
| Паспорт | КВФШ.401259.003 ПС | 1 экз. |
| * Количество и тип в соответствии с заказом. * * Количество в соответствии с заказом. | ||
Приведены в Паспорте КВФШ.401259.003 ПС, раздел 2 «Методы контроля».
Приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657 «Об утверждении государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм»;
Локальная поверочная схема для средств измерений неразрушающего контроля № 2, утвержденная ФГУП «ВНИИОФИ» от 23 августа 2021 г.;
КВФШ.401259.003 ТУ. Комплект мер для вихретоковой дефектоскопии МВТД. Технические условия.
