| Номер в госреестре | 89791-23 |
| Наименование СИ | Измерители линейных перемещений |
| Обозначение типа СИ | AC-07 |
| Изготовитель | ITW India Private Limited (BISS Division), Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители линейных перемещений АС-07 (далее - измерители) предназначены для измерений линейных перемещений материалов при проведении испытаний изделий и образцов из этих материалов при раскрытии трещин.
Принцип действия измерителей основан на преобразовании перемещения измерительных рычагов (щупов) преобразователей, закрепленных на образце в деформацию измерительной упругой пластины, на которую наклеены соединенные по мостовой схеме тензорезисторы, изготовленные из фольги. Деформация пластины преобразуется в пропорциональный электрический сигнал.
Основными компонентами измерителя являются: измерительные рычаги (щупы), корпус датчика, тензометрический преобразователь, электрический провод с разъёмом подключения к контроллеру.
Для измерений используются измерительные рычаги (щупы), имеющие специальные присоединительные элементы для фиксации щупов на изделии или образце. Корпуса измерителей изготавливаются из нержавеющей стали и термостойкого пластика. Для выполнения измерений при температурах в исследуемых образцах в диапазоне от -150 до +1600 °С измерители модификаций AC-07-0105, AC-07-0106, AC-07-0107, AC-07-0108, AC-07-0110 снабжаются керамическими щупами.
Контроль перемещений производится путем измерений линейных перемещений на фиксированной длине (измерительной базе).
К средствам измерений данного типа относятся измерители линейных перемещений АС-07 модификаций AC-07-0005, AC-07-0010, AC-07-0011, AC-07-0012, AC-07-0013, AC-070015, AC-07-0020, AC-07-0025, AC-07-0105, AC-07-0106, AC-07-0107, AC-07-0108, AC-07-0110. Модификации отличаются базовой длиной, диапазоном измерений линейных перемещений и диапазоном рабочих температур.
Заводской номер измерителей в числовом формате указывается на корпусе измерителей методом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей приведён на рисунках 1 - 2.

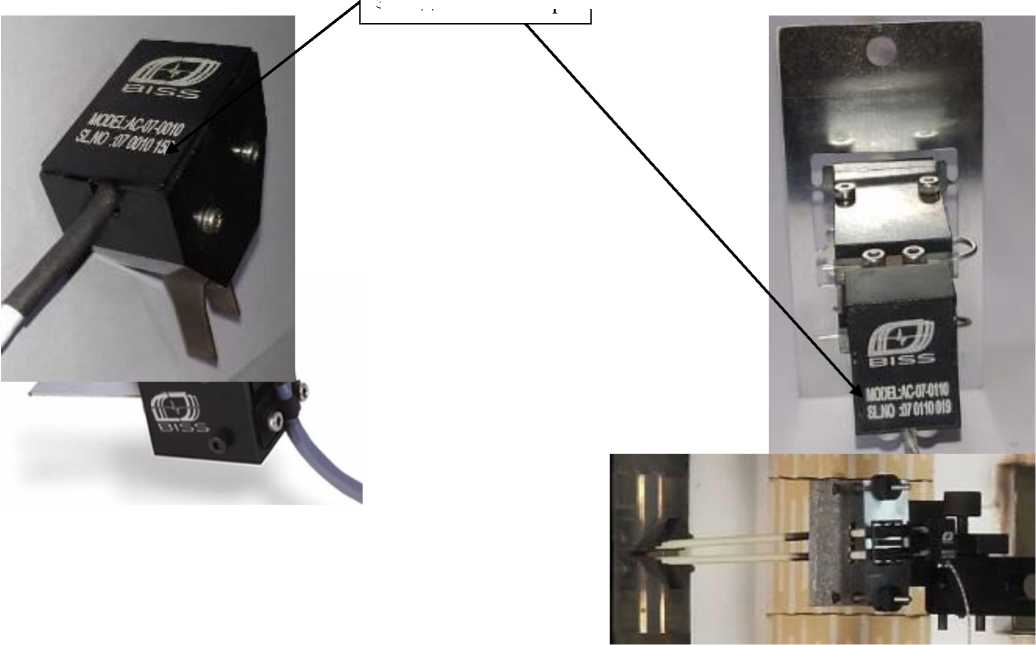

Место нанесения заводского номера
Рисунок 2 - Общий вид измерителей линейных перемещений АС-07 модификаций AC-07-0105, AC-07-0106, AC-07-0107, AC-070108, AC-07-0110

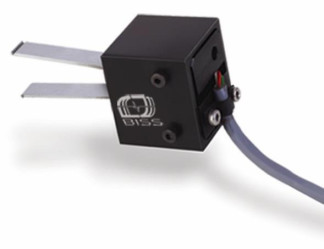

Рисунок 1 - Общий вид измерителей линейных перемещений АС-07 модификаций AC-07-0005, AC-07-0010, AC-07-0011, AC-070012, AC-07-0013, AC-07-0015, AC-07-0020, AC-07-0025
Пломбирование измерителей не предусмотрено.
В процессе эксплуатации измерителей не предусматриваются внешние механические или электронные регулировки. Ограничение несанкционированного доступа обеспечено конструкцией корпуса.
Для работы с измерителями используется метрологически значимое программное обеспечение «MTL32_2020» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTL32_2020 |
| Номер версии (идентификационный номер) ПО | не ниже V5.23P |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Базовая длина, мм | Диапазон измерений линейных перемещений, мм | Пределы допускаемой относительной погрешности измерений линейных перемещений, % |
| AC-07-0005 | 5 | от -1,0 до +2,0 | ±0,5 |
| AC-07-0010 | от -1,0 до +3,0 | ||
| AC-07-0011 | от -1,0 до +7,0 | ||
| AC-07-0012 | 10 | от -0,5 до +0,5 | |
| AC-07-0013 | 5 | от -1,0 до +4,0 | |
| AC-07-0015 | 10 | от -1,0 до +4,0 | |
| AC-07-0020 | от -1,0 до +7,0 | ||
| AC-07-0025 | 12 | от -2,0 до +12,0 | |
| AC-07-0105 | 5 | от -1,0 до +3,0 | |
| AC-07-0106 | от -1,0 до +12,0 | ||
| AC-07-0107 | от -1,0 до +4,0 | ||
| AC-07-0108 | 8 | от -1,0 до +12,0 | |
| AC-07-0110 | 10 | от -1,0 до +3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | AC-07-0005, AC-07-0010, AC-07-0011, AC-07-0012, AC-07-0013, AC-07-0015, AC-07-0020, AC-07-0025 | AC-07-0105, AC-07-0106, AC-07-0107, AC-07-0108, AC-07-0110 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 5 до 10 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -150 до +200 80 | от -150 до +200 (+1600)1) 80 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 150 85 65 | 275 100 85 |
| Масса, кг, не более | 0,25 | 0,35 |
| 1) - температура эксплуатации при использовании керамических щупов, измеритель находится вне камеры печи. | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель линейных перемещений | АС-07 | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 8 «Метод измерения» «Измерители линейных перемещений АС-07. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
BISS. Стандарт предприятия. Измерители линейных перемещений АС-07.
| Зарегистрировано поверок | 29 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
