| Номер в госреестре | 89794-23 |
| Наименование СИ | Модули аналогового ввода |
| Обозначение типа СИ | МВВ-AI |
| Изготовитель | Открытое акционерное общество "Манотомь" (ОАО "Манотомь"), г. Томск |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналогового ввода МВВ-AI (далее - модули) предназначены для преобразования аналоговых сигналов постоянного тока или напряжения, поступающих от первичных преобразователей, в цифровой сигнал с последующей передачей цифровых значений во внешние устройства через интерфейс RS-485 по протоколу Modbus RTU.
Принцип работы модулей основан на аналого-цифровом преобразовании сигналов постоянного тока или напряжения и последующей их обработкой с использованием программного обеспечения, находящегося в памяти микропроцессора модулей.
Аналоговые сигналы тока или напряжения, поступающие на вход модулей, оцифровываются и сохраняются в буферной регистровой памяти. Далее выполняется предварительная обработка (преобразование значений в вещественные по всем каналам, пересчет полученных значений с учетом калибровочных коэффициентов и т.д.) значений всех сигналов в цифровой вид. По внешнему запросу через интерфейс RS-485 с применением протокола ModBus RTU цифровые значения всех сигналов могут быть считаны из внутренней регистровой памяти модулей внешним устройством.
Модули выпускаются в модификациях, представленных в таблице 1.
Таблица 1 - Расшифровка модификаций модулей
| Модификации модуля | Количество одновременно измеряемых сигналов |
| МВВ-А1-Х1-2-Х2 | 2 |
| МВВ-А1-Х1-4-Х2 | 4 |
| МВВ-А1-Х1-8-Х2 | 8 |
| Примечание - Х1- конструктивное исполнение (100 -Х2 - пределы допускаемой основной погрешности | пружинные клеммы, 101 - винтовые клеммы); |
Конструктивно модули выполнены в пластмассовом корпусе с возможностью установки на DIN-рейку. На лицевой панели модулей размещены элементы визуальной сигнализации: «ПИТАНИЕ» - наличие внешнего питание модулей, светодиод с маркировкой «ТХ» - активность на линии «Передача данных», светодиод с маркировкой «RX» - активность на линии «Прием данных». На боковых панелях модуля расположены разъемы для подключения входного сигнала, порт подачи питания, 2 порта RS-485 и микропереключатель SW1.
Заводской номер в виде цифрового обозначения, состоящий из 9 арабских цифр наносится печатным способом на маркировочную наклейку модуля, расположенную на лицевой панели модуля.
Общий вид модулей с указанием места заводского номера и знака утверждения типа
представлен на рисунках 1-3.

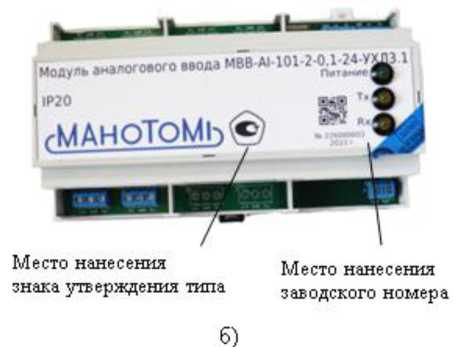

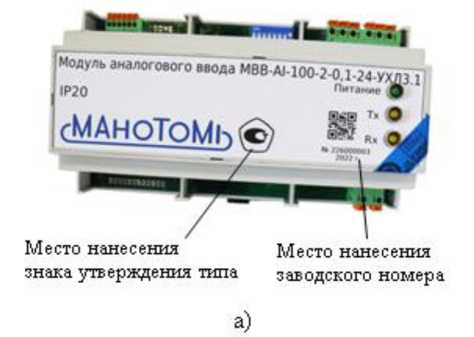

Рисунок 1 - Общий вид модулей а) МВВ-А1-100-2-0,1 б) МВВ-А1-101-2-0,1

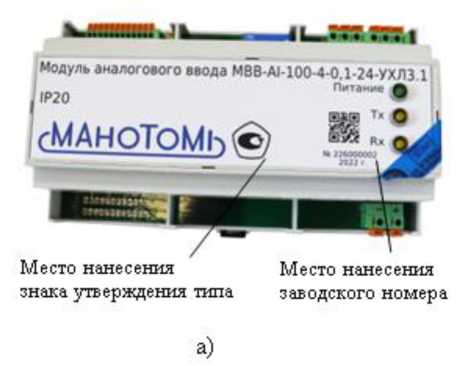

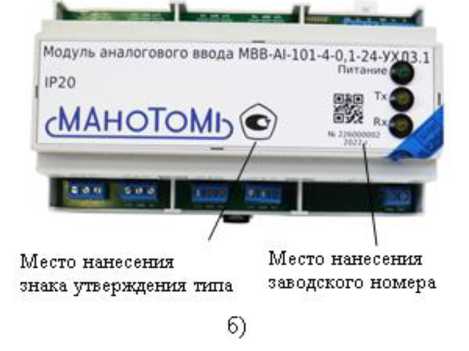

Рисунок 2 - Общий вид модулей а) МВВ-А1-100-4-0,1 б) МВВ-А1-101-4-0,1
IP20
IE Tx
<-МАноТОМ|->
Место нанесения заводского номера
Место нанесения'
знака утверждения типа
Модуль аналогового ввода МВВ-А1-100-8-0.1-24-У
Питание।

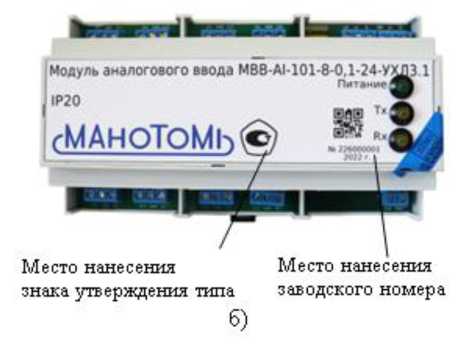

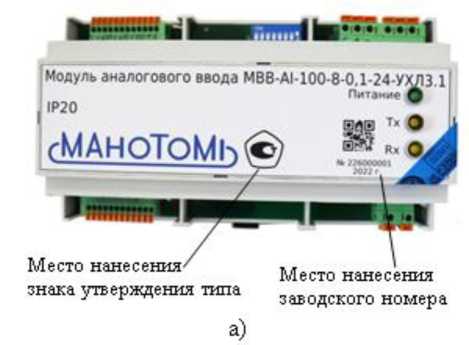

Рисунок 3 - Общий вид модулей а) МВВ-А1-100-8-0,1 б) МВВ-А1-101-8-0,1
Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Пломбировка модулей обеспечивается 2 этикетками, которые наклеиваются на корпус модуля.
Место пломбирования
пр едприятием-изготовителем
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Модули имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления процессом измерения входных сигналов, обработки информации, полученной от измерительной схемы модуля и формирования пакетов данных для передачи по интерфейсу RS-485 с протоколом Modbus RTU.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Для обмена данными между внешним устройством и модулем используется внешнее ПО, предназначенное для обмена данными по протоколу Modbus RTU. Внешнее ПО не является метрологически значимым.
Таблица 2 - Метрологические характеристики
| Модификации модуля | Количество одновременно измеряемых сигналов | Предел допускаемой основной погрешности (Y), % | Диапазон измерений |
| МВВ-А1-Х1-2- Х2 | 2 | ±0,1; ±0,25; ±0,5 * | от 0 до 10 В; от 4 до 20 мА |
| МВВ-А1-Х1-4- Х2 | 4 | ||
| МВВ-А1-Х1-8- Х2 | 8 | ||
| Дополнительная погрешность модулей (ут), вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от диапазона изменения входного сигнала, на каждые 10 °С от предела допускаемой основной погрешности, не более | 0,5- Y | ||
Примечание * - фактическое значение предела допускаемой основной погрешности указано в паспорте на модуль
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±1,2 |
| Потребляемая мощность, ВА, не более | 2 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP20 |
| Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69 | УХЛ3.1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность, %, не более | 80 % при +25 °С |
| Габаритные размеры, мм, не более | 160x102x61 |
| Масса, кг, не более | 0,5 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч | 73024 |
наносится на титульные листы эксплуатационной документации и на маркировочную наклейку модуля печатным способом.
Таблица 4 - Комплектность модуля
| Наименование | Обозначение | Количество |
| Модуль аналогового ввода | - | 1 шт. |
| Паспорт | 5Ш0.709.014ПС 5Ш0.709.021ПС* | 1 экз. |
| Руководство по эксплуатации | 5Ш0.709.014РЭ 5Ш0.709.021РЭ* | 1 экз. |
| Методика поверки | - | 1 экз. |
| Примечание - * - комплект документов при поставке на экспорт. | ||
изложены в разделе 1.3 «Устройство и работа модулей» 5Ш0.709.014РЭ «Модули аналогового ввода МВВ-AI. Руководство по эксплуатации» и разделе 1.3 «Устройство и работа модулей» 5ШО.709.021РЭ «Модули аналогового ввода МВВ-А1»
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 26.51.70-068-00225590-2022 Модули аналогового ввода МВВ-AI. Технические условия.
