| Номер в госреестре | 89795-23 |
| Наименование СИ | Измерители многофункциональные панельные цифровые |
| Обозначение типа СИ | P |
| Изготовитель | Zhejiang CHINT IoT Technology Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители многофункциональные панельные цифровые P (далее по тексту -измерители) предназначены для измерений фазного и линейного напряжения и силы переменного тока, напряжения и силы постоянного тока.
Принцип действия измерителей основан на аналого-цифровом преобразовании измеренных мгновенных значений силы и напряжения постоянного и переменного тока с последующей обработкой и отображением результатов измерений на цифровом индикаторе.
Измерители выполнены в диэлектрических пластмассовых корпусах. На передней панели измерителей расположен дисплей, на задней панели: клеммы для включения в измерительную цепь и питания измерителя, интерфейсы связи. Измерители могут работать с внешними трансформаторами напряжения и тока. Коэффициенты трансформации и другие конфигурации измерителей устанавливаются пользователем с помощью программного обеспечения, входящего в комплект поставки. Измерители выпускаются в следующих модификациях PA7777, PZ7777 в соответствии со структурным обозначением, представленном на рисунке 1, которые отличаются функциональным назначением метрологическими и техническими характеристиками, интерфейсами связи и типоразмером корпуса.
Измерители многофункциональные панельные цифровые P
X 7777 -XX
Серия:
A - амперметр
Z - вольтметр_______
Код исполнения:7777
Размер панели, мм:
2 - 72 х 72
3 - 96 х 96
8 - 120 х 120______________________________________________________________________________
Тип входного сигнала
Пустое поле - однофазный входной сигнал переменного тока
S - трехфазный входной сигнал переменного тока; D - однофазный сигнал постоянного тока
Дополнительные функции:
B - функция сигнального выхода; K - функция релейного выхода
Т - функции обмена данными через интерфейс RS-485; Пустое поле - функция отсутствует
Рисунок 1 - Структура условного обозначения
Общий вид измерителей представлен на рисунке 2.
Модификация PA7777
Рисунок 2 - Общий вид измерителей
Модификация PZ7777

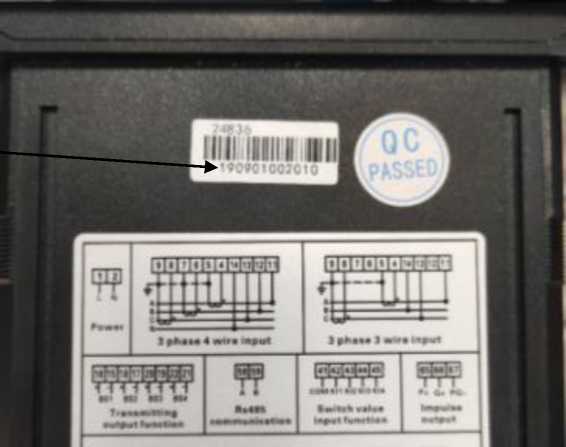

Заводской номер, состоящий из арабских цифр, наносится на наклейку типографическим способом, которая размещается на корпусе измерителей. Место нанесения заводского номера приведено на рисунке 3. Нанесение знака поверки на измеритель не предусмотрено.
Пломбирование измерителей не предусмотрено.
Заводской номер
Рисунок 3 - Место нанесения заводского номера
Программное обеспечение (далее - ПО) измерителей является встроенным и выполняет функции аналого-цифрового преобразования. ПО хранится в энергонезависимой памяти микроконтроллера. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Наименование ПО (firmware) имеет структуру X.YY, где:
X - идентификационный номер firmware (от 0 до 9)
Y - идентификационный номер текущей версии (от 00 до 99)
ПО является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Конструкция измерителей обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО на измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.YY |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Для модификаций с однофазным входом сигнала переменного тока | |
| Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В1) | от 0,1 до 100 от 0,1 до 660 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, %1) | ±0,5 |
| Диапазоны измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А2) | от 0,001 до 1 от 0,001 до 5 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, %2) | ±0,5 |
| Для модификаций с однофазным входом сигнала постоянного тока | |
| Диапазоны измерений напряжения постоянного тока, В1) | от 0,1 до 100 от 0,1 до 660 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %1) | ±0,5 |
| Диапазоны измерений силы постоянного тока, А2) | от 0,001 до 1 от 0,001 до 5 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, %2) | ±0,5 |
| Для модификаций с трехфазным входом сигнала переменного тока | |
| Номинальные значения напряжения переменного тока в диапазоне частот от 45 до 65 Гц (Uhom), В1) | 100 450 |
| Диапазон измерений фазного напряжения переменного тока в диапазоне частот от 45 до 65 Гц (Иф), В1) | От 0,01'Uhom дО 1,2 Uhom |
| Пределы допускаемой относительной погрешности измерений фазного напряжения переменного тока в диапазоне частот от 45 до 65 Гц, %1) | ±0,5 |
| Диапазон измерений линейного напряжения переменного тока в диапазоне частот от 45 до 65 Гц (U), В1) | от 0,01-Uhom-^3 до 1,2-Uhom-^3 |
| Пределы допускаемой относительной погрешности измерений линейного напряжения переменного тока в диапазоне частот от 45 до 65 Гц (U), %1) | ±0,5 |
| Номинальное значение силы переменного тока в диапазоне частот от 45 до 65 Гц (Ihom), А2) | 1 5 |
| Диапазоны измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А2) | От 0,01' Ihom дО 1,2" Ihom |
| Пределы допускаемой относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, %2) | ±0,5 |
| 1) Для измерителя серии Z 2) Для измерителя серии А | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота напряжения переменного тока, Гц | от 176 до 264 от 45 до 65 |
| Потребляемая мощность, В^А, не более | 15 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -25 до +55 |
| Габаритные размеры (ШиринахВысотахГлубина), мм, не более: - для внешних габаритов 2 - для внешних габаритов 3 - для внешних габаритов 8 | 72x72x80 96x96x80 120x120x80 |
| Масса, кг, не более | 1,4 |
| Средняя наработка на отказ, ч, не менее | 160000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Измерители многофункциональные панельные цифровые P | -1) | 1 |
| Руководство по эксплуатации (в электронном виде) | - | 1 |
| Паспорт | - | 1 |
| 1) обозначение зависит от модификации. | ||
приведены в разделе 1 «Назначение» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10-1 от до 1-106 Гц»;
Техническая документация изготовителя Zhejiang CHINT IoT Technology Co., Ltd,
Китай.
