| Номер в госреестре | 89796-23 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Kolida |
| Изготовитель | GUANGDONG KOLIDA INSTRUMENT CO., LTD., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Kolida (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположены клавиши включения и выключения тахеометра, управления измерением, изменения настроек. На одной из панелей управления сбоку расположен слот для подключения карты памяти формата SD и USB-порт. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Результаты измерений записываются во внутреннюю память тахеометра или карту памяти формата SD, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К средствам измерений данного типа относятся тахеометры электронные Kolida модификаций KTS-442UT, KTS-552R15, KTS-491R10, KTS-472R10, KTS-472R20.
Заводской номер в буквенно-числовом формате указывается методом печати на лицевой стороне тахеометра. Модификация указывается на боковой панели тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид тахеометров электронных Kolida представлен на рисунках 1-3.
Место указания заводского номера

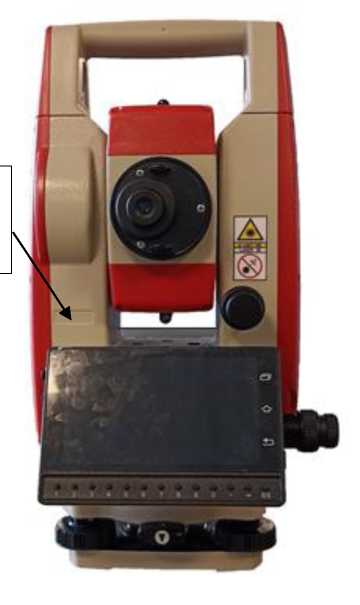

Рисунок 2 - Общий вид тахеометров электронных Kolida модификации KTS-552R15

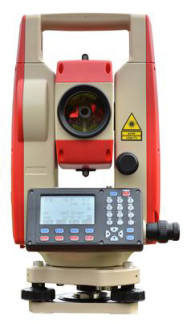

Рисунок 1 - Общий вид тахеометров электронных Kolida модификации KTS-442UT
Рисунок 3 - Общий вид тахеометров электронных Kolida модификаций KTS-491R10, KTS-472R10, KTS-472R20
Пломбирование не производится, ограничение несанкционированного доступа к узлам тахеометра обеспечено конструкцией корпуса.
Тахеометры имеют метрологически значимое встроенное программное обеспечение, устанавливаемое на тахеометр.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Модификация | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО |
| Значение | KTS-442UT | МПО | не ниже 20220615 | - |
| KTS-552R15 | Survey Star | не ниже 2.00.221226 | - | |
| KTS-491R10, KTS-472R10, KTS-472R20 | WinTS | не ниже 2017.05.04 | - | |
| Kolida Field Genius | не ниже 11.2.0.226 | - | ||
| WinMG | не ниже 14.08.24 | - | ||
| WinEG | не ниже 200141118.1 | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | KTS-442UT | KTS-472R10 | KTS-472R20 | KTS-491R10 | KTS-552R15 |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем - с плёночным отражателем - без отражателя | от 0 до 360 от 1 до 3500 от 1 до 1500 от 1 до 1500 | от 0 до 360 от 1 до 3500 от 1 до 1000 от 1 до 1000 | от 0 до 360 от 1 до 3500 от 1 до 1000 от 1 до 2000 | от 0 до 360 от 1 до 3500 от 1 до 2000 от 1 до 1000 | от 0 до 360 от 1 до 3500 от 1 до 1500 от 1 до 1500 |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±4 | ±4 | ±4 | ±2 | ±4 |
| Допускаемая средняя квадратическая погрешность измерений углов, секунда | ±2 | ±2 | ±2 | ±1 | ±2 |
| Наименование характеристики | Значение | ||||
| Модификация | KTS-442UT | KTS-472R10 | KTS-472R20 | KTS-491R10 | KTS-552R15 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - с призменным отражателем - с плёночным отражателем - без отражателя | ±2<2+240-6<D) ±2<2+240-6<D) ±2<3+240-6<D) | ±2-(1+1-•10-6<D) ±2-(2+2-•10-6<D) ±2-(3+2- •10-6<D) | ±2-(2+2-•10-6<D) ±2-(3+2-•10-6<D) ±2-(3+2- •10-6<D) | ||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - с призменным отражателем - с плёночным отражателем - без отражателя | 2+240-6<D 2+240-6<D 3+240-6<D | 1+1-10-6<D 2+240-6<D 3+240-6<D | 2+240-6<D 3+240-6<D 3+240-6<D | ||
| 1) - здесь и далее по тексту: градус, минута, секунда - единицы измерений плоского угла. Примечание - где D - измеряемое расстояние, мм | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | KTS-442UT | KTS-472R10 | KTS-472R20 | KTS-491R10 | KTS-552R15 |
| Дискретность отсчета: - углов, секунда - расстояний, мм | 0,1 0,1 | ||||
| Диапазон работы компенсатора, минута, не менее | ±4 | ±3 | ±3 | ±3 | ±4 |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда | ±1 | ||||
| Диаметр входного зрачка, мм, не менее | 45 | ||||
| Увеличение зрительной трубы, крат, не менее | 30 | ||||
| Угловое поле зрения зрительной трубы, не менее | 1°20‘ | ||||
| Наименьшее расстояние визирования, м, не более | 1,3 | ||||
| Параметры электропитания: - тип источника электропитания - напряжение, В - ёмкость, А/ч | Внутренний аккумулятор 7,4 3,1 | ||||
| Условия эксплуатации: - температура окружающей среды, C | от -20 до +50 | ||||
| Наименование характеристики | Значение | ||||
| Модификация | KTS-442UT | KTS-472R10 | KTS-472R20 | KTS-491R10 | KTS-552R15 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 200х200х360 | ||||
| Масса, кг, не более | 6,3 | ||||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный | Kolida | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Отвес | - | 1 шт. |
| Установочный штырь | - | 2 шт. |
| Щетка | - | 1 шт. |
| Отвертка | - | 1 шт. |
| Шестигранный ключ | - | 2 шт. |
| Фланель | - | 1 шт. |
| Стилус | - | 2 шт. |
| USB кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в:
- части 2 «Основные измерения» «Тахеометр электронный Kolida KTS-442UT. Руководство по эксплуатации»;
- разделе 6 «Базовая съемка» «Тахеометры электронные Kolida KTS-472R10, Kolida KTS-472 R20, Kolida KTS-491R10. Руководство по эксплуатации»;
- разделе 3 «Measure (измерение)» «Тахеометр электронный Kolida KTS-552R15. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Тахеометры электронные Kolida», GUANGDONG KOLIDA INSTRUMENT CO., LTD., КНР.
