| Номер в госреестре | 89798-23 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | ITH |
| Изготовитель | "ITH GmbH & Co KG Meschede", Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы ITH (далее по тексту - измерители), предназначены для измерений крутящего момента силы при калибровке (градуировке) гайковертов в режимах текущего и максимального значений.
Принцип действия измерителей основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления или персональный компьютер (далее ПК).
Конструктивно измерители состоят из мобильной платформы, на которой установлены блоки: измерения, обработки данных и управления.
Измерительный блок выполнен в виде стальной цилиндрической конструкции, с установленными на ней по консольной мостовой схеме тензометрическими датчиками.
Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков измерительного блока и преобразования в цифровой сигнал с последующей передачей на блок управления.
Блок управления представляет собой модуль, состоящий из жидкокристаллического экрана и набора функциональных клавиши. Блок управления служит для вывода результатов измерений и установки режима работы измерителя.
Измерители изготовлены в двух модификациях:
SST-13 заводской номер 12.24262 - электромеханический со встроенным блоком управления, режим измерения прилагаемой нагрузки - по часовой стрелке.
DMW1000 заводской номер 12.29921 - электромеханический с выносным блоком управления GMV2 и возможностью измерения крутящего момента силы в двух направления (по/против) часовой стрелки.
Пломбирование измерителей и нанесение знака поверки на корпус не предусмотрено.
На платформе измерителя при помощи клеящего состава установлена маркировочная табличка, содержащая информацию о производителе, заводском номере и модификации. Заводской номер в виде цифрового кода нанесен типографским способом.
Общий вид измерителей представлен на рисунках 1 и 2, блока управления на рисунке 3.

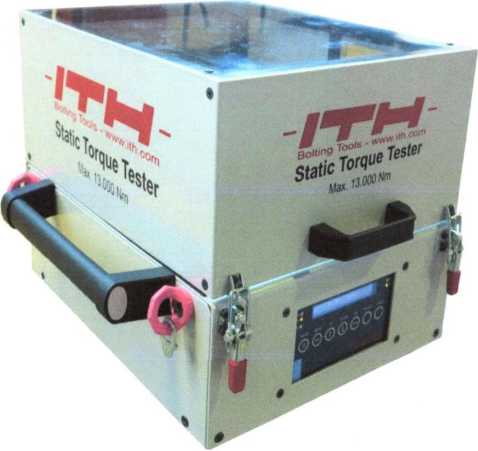

Рисунок 2. Модификация DMW1000

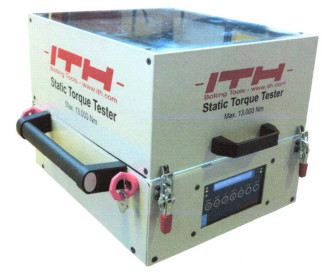

Рисунок 1. Модификация SST-13

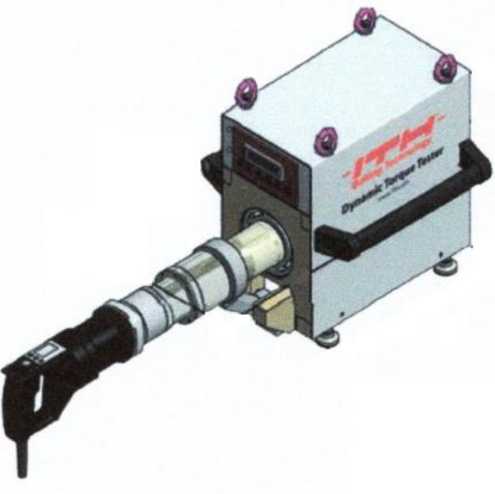

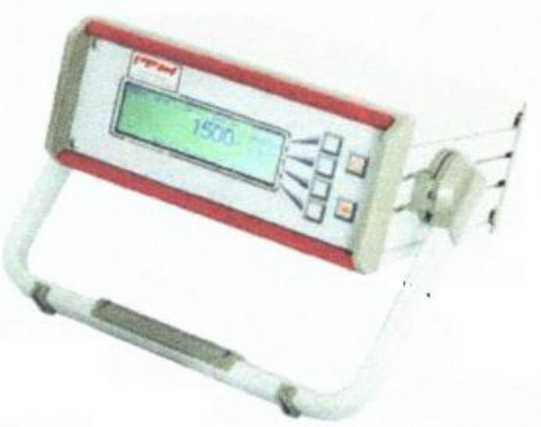

Рисунок 3. Блок управления GMV2
Программное обеспечение (далее ПО) измерителей защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Static Torque Tester |
| Номер версии (идентификационный номер ПО) | 1,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение | |
| Модификация | SST-13 | DMW1000 |
| Диапазон измерений крутящего момента силы, Н^м | 1300-13000 | 1000-10000 |
| Дискретность, Н^м | 1,0 | |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ± 1,0 | |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение | |
| Модификация | SST-13 | DMW1000 |
| Размеры присоединительного квадрата, мм, не более | 38 | |
| Габаритные размеры измерителя: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 591 517 374 | 770 350 300 |
| Масса измерителя, кг, не более | 80 | 25 |
| Параметры электрического питания измерителя: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ±22 50 ±0,4 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 86,0 до 106,7 | |
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность измерителей.
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы ITH | SST-13 или DMW1000 | 1 шт. |
| Кабель связи с ПК | - | 1 шт. |
| ПО для ПК | - | 1 шт. |
| Руководство по эксплуатации | ITH-РЭ | 1 экз. |
| Паспорт | ITH-ПС | 1 экз. |
Руководство по эксплуатации «Измерители крутящего момента силы ITH» Раздел 3 -выполнение измерений.
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.09.2024 |
