| Номер в госреестре | 89800-23 |
| Наименование СИ | Датчики крутящего момента силы |
| Обозначение типа СИ | TF |
| Изготовитель | "Magtrol SA", Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики крутящего момента силы TF (далее - датчики) предназначены для измерений статических и динамических крутящих моментов силы.
Конструктивно измерительное упругое тело датчиков и фланцы для ввода крутящего момента изготовлены в виде одной детали. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Электрические элементы схем питания и преобразования тензометрического моста, а также передачи измерительного сигнала встроены в корпус ротора датчика. У ротора на внешнем периметре фланца расположены обмотки для бесконтактной передачи напряжения питания и измерительного сигнала. Сигналы подаются и принимаются через высокочастотный передатчик, а он передает его преобразователю, который подает напряжение к измерительному фланцу и принимает измеренный сигнал момента.
Датчики работают в комплексе с измерительными усилителями фирмы «Magtrol SA» модели 3411 и 6400 (данные усилители поставляются опционально). Возможно использование других усилителей с характеристиками, соответствующими электрическим параметрам датчиков.
Принцип действия датчиков основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе датчика.
К данному типу средств измерений относятся датчики TF следующих модификаций TF 307, TF 309, TF 310, TF 311, TF 312, TF 313, TF 314, TF 315, TF 316, TF 317, TF 318, TF 319, TF 320; TFHS 307, TFHS 309, TFHS 310, TFHS 311, TFHS 312, TFHS 313, TFHS 314, TFHS 315, TFHS 316, TFHS 317, TFHS 318.
Структура обозначения датчика: TF[X] [N], где TF - серия по каталогу производителя, [X] - исполнение датчика крутящего момента по каталогу производителя:
HS - балансированная высокоскоростная серия;
при отсутствии специальной балансировки обозначение отсутствует,
[N] - цифровой код по спецификации размерного ряда датчиков по каталогу производителя (например: 307, 311).
Нанесение знака поверки на датчики не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на идентификационной табличке датчика, которая крепится на корпусе датчика, типографским способом и имеет цифро-буквенное обозначение.
Общий вид датчиков представлен на рисунке 1.
Общий вид идентификационной таблички представлен на рисунке 2.

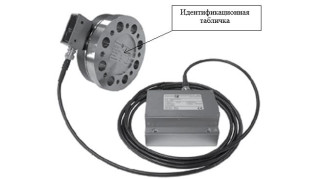

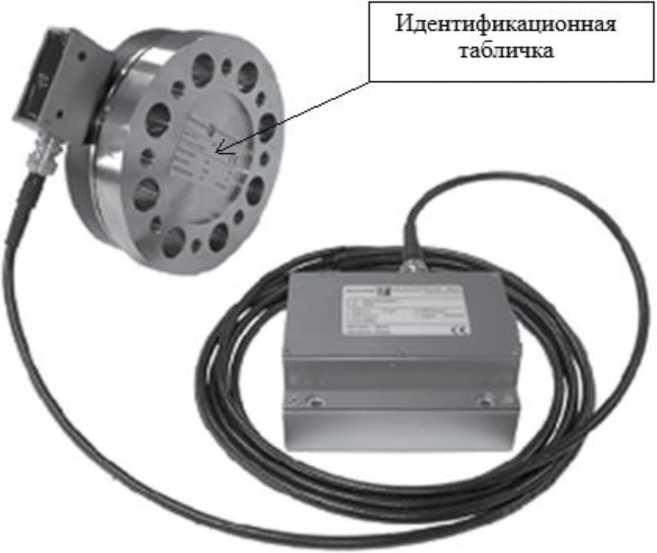

Рисунок 1 - Общий вид датчиков крутящего момента силы TF

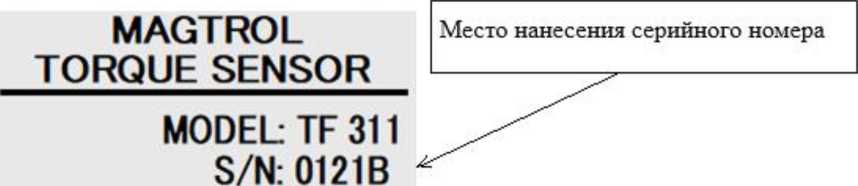

Рисунок 2 - Общий вид идентификационной таблички
Пломбирование датчиков не предусмотрено.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Пределы допускаемой погрешности измерений крутящего момента силы приведенной к верхнему пределу измерений, %* |
| TF 307 | ±10 | ±0,1; ±0,2; ±0,5 |
| TF 309 | ±20 | ±0,1; ±0,2; ±0,5 |
| TF 310 | ±50 | ±0,1; ±0,2; ±0,5 |
| TF 311 | ±100 | ±0,1; ±0,2; ±0,5 |
| TF 312 | ±200 | ±0,1; ±0,2; ±0,5 |
| TF 313 | ±500 | ±0,1; ±0,2; ±0,5 |
| TF 314 | ±1000 | ±0,1; ±0,2; ±0,5 |
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Пределы допускаемой погрешности измерений крутящего момента силы приведенной к верхнему пределу измерений, %* |
| TF 315 | ±2000 | ±0,1; ±0,2; ±0,5 |
| TF 316 | ±5000 | ±0,1; ±0,2; ±0,5 |
| TF 317 | ±10000 | ±0,1; ±0,2; ±0,5 |
| TF 318 | ±20000 | ±0,1; ±0,2; ±0,5 |
| TF 319 | ±20000 | ±0,1; ±0,2; ±0,5 |
| TF 320 | ±20000 | ±0,1; ±0,2; ±0,5 |
| TFHS 307 | ±10 | ±0,1; ±0,2; ±0,5 |
| TFHS 309 | ±20 | ±0,1; ±0,2; ±0,5 |
| TFHS 310 | ±50 | ±0,1; ±0,2; ±0,5 |
| TFHS 311 | ±100 | ±0,1; ±0,2; ±0,5 |
| TFHS 312 | ±200 | ±0,1; ±0,2; ±0,5 |
| TFHS 313 | ±500 | ±0,1; ±0,2; ±0,5 |
| TFHS 314 | ±1000 | ±0,1; ±0,2; ±0,5 |
| TFHS 315 | ±2000 | ±0,1; ±0,2; ±0,5 |
| TFHS 316 | ±5000 | ±0,1; ±0,2; ±0,5 |
| TFHS 317 | ±10000 | ±0,1; ±0,2; ±0,5 |
| TFHS 318 | ±20000 | ±0,1; ±0,2; ±0,5 |
| * - значение погрешности указано в сертификате калибровки на датчик крутящего момента силы | ||
Таблица 2 - Основные технические характеристики
| Модификация | Габаритные размеры (диаметр x длина), мм, не более | Максимально допустимая частота вращения, об/мин | Масса, кг |
| TF 307 | 110x200 | 17 000 | 1,4 |
| TF 309 | 110x200 | 17 000 | 1,4 |
| TF 310 | 110x200 | 17 000 | 1,5 |
| TF 311 | 110x200 | 17 000 | 1,5 |
| TF 312 | 110x200 | 17 000 | 1,5 |
| TF 313 | 150x200 | 15 000 | 1,9 |
| TF 314 | 150x200 | 15 000 | 2,0 |
| TF 315 | 200x200 | 12 000 | 3,2 |
| TF 316 | 250x200 | 10 000 | 5,0 |
| TF 317 | 300x200 | 10 000 | 6,0 |
| TF 318 | 480x600 | 3 500 | 56,0 |
| TF 319 | 480x600 | 3 500 | 59,0 |
| TF 320 | 480x600 | 3 500 | 63,5 |
| TFHS 307 | 480x200 | 20 000 | 1,4 |
| TFHS 309 | 480x200 | 20 000 | 1,4 |
| TFHS 310 | 480x200 | 20 000 | 1,5 |
| TFHS 311 | 480x200 | 20 000 | 1,5 |
| TFHS 312 | 480x200 | 20 000 | 1,5 |
| TFHS 313 | 130x180 | 20 000 | 1,9 |
| TFHS 314 | 130x300 | 20 000 | 2,0 |
| Модификация | Габаритные размеры (диаметр x длина), мм, не более | Максимально допустимая частота вращения, об/мин | Масса, кг |
| TFHS 315 | 165x500 | 15 000 | 3,2 |
| TFHS 316 | 195x550 | 12 000 | 5,0 |
| TFHS 317 | 195x550 | 12 000 | 6,0 |
| TFHS 318 | 480x600 | 10 000 | 56,0 |
| Примечание: - в габаритные размеры не входят габаритные размеры передающей и питающей антенн, а также магниторезистивного датчика импульсов | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходное значение электрического сигнала при верхнем пределе измерений крутящего момента силы датчика, В | ±5 |
| Выходное значение электрического сигнала при двукратной перегрузке датчика, В | ±10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -10 до +70 95 |
наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик крутящего момента силы TF | TF | 1 шт. |
| Дополнительные адаптеры | - | по отдельному заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Сертификат о калибровке | - | 1 экз. |
приведены в разделе 4 «Принципы измерения» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Стандарт предприятия фирмы «Magtrol SA», Швейцария.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
