Труба аэродинамическая АДТ-01, 89801-23

Назначение

Труба аэродинамическая АДТ-01 предназначена для измерений, воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости воздушного потока.

Описание

К настоящему типу средств измерений относится труба аэродинамическая АДТ-01 с зав.№ 1.

Труба аэродинамическая АДТ-01 представляет собой установку замкнутого типа с одним обратным каналом и открытой рабочей частью. Форма поперечного сечения рабочей части - эллипс. Труба аэродинамическая имеет четыре поворотных колена с установленными в них лопатками. В форкамере трубы установлена спрямляющая решетка. Труба приводится в действие вентилятором, который механический соединен с электродвигателем постоянного тока.

Принцип работы Трубы аэродинамической АДТ-01 заключается в следующем. Вентилятор, приведенный во вращение электродвигателем, засасывает воздух, который перемещается через поворотные колена по обратному каналу к коллектору со спрямляющей решеткой. Отсюда, в виде сформированной струи воздушный поток поступает в рабочую часть, пройдя которую, через диффузор поступает к вентилятору. Таким образом, перемещение воздушного потока замыкается. Силовая установка выполнена по схеме с параллельным питанием, для чего установлено два мотор-генератора, один из которых служит для питания электродвигателя, а другой (мотор-генератор «возбудитель») - для питания обмоток электромагнитов генератора и двигателя.

Направление воздушного потока задается углом поворота поворотного стола (вместе с установленным на нем поверяемым прибором) относительно лимба, представляющего собой диск с радиально направленными штрихами, разделенными на равные доли (градусы).

В состав Трубы аэродинамической АДТ-01 входят:

- труба аэродинамическая;

- силовая установка;

- пульт управления;

- микроманометр типа ММН - 2400;

- тахометр электронный ТЕМП-4;

- приемник полного и статического давления ТрН6;

- лимб 0°-360°;

АДТ-01 выполняет следующие функции:

- создание однородного воздушного потока скоростей в диапазоне от 0,3 до 45 м/с

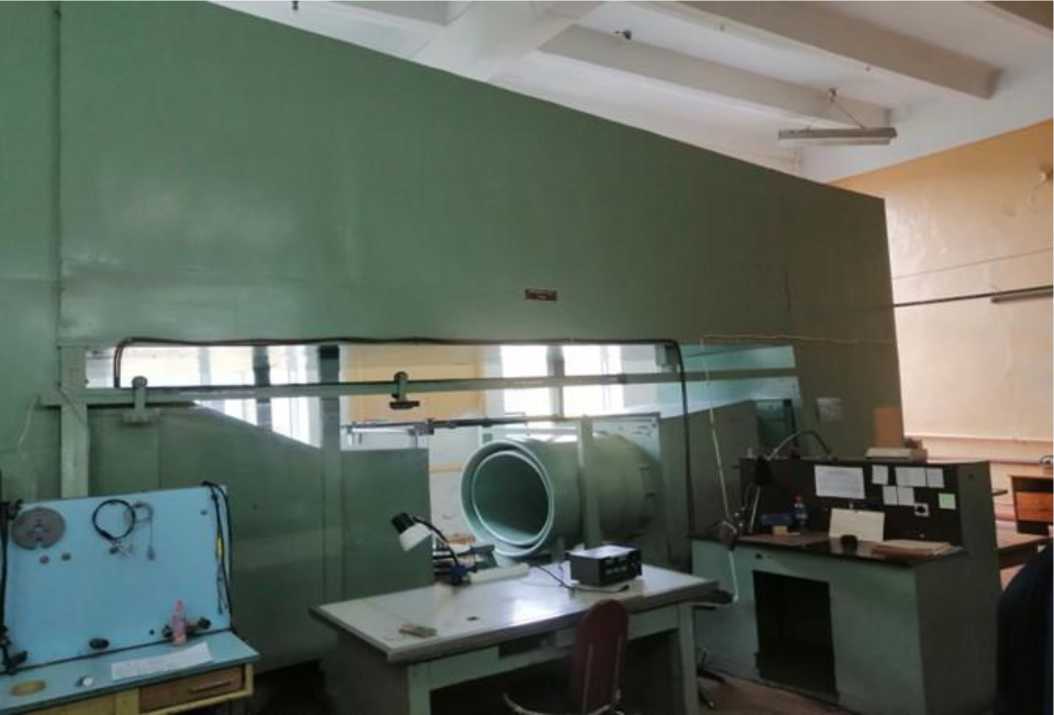

Рисунок 1 - Общий вид АДТ-01

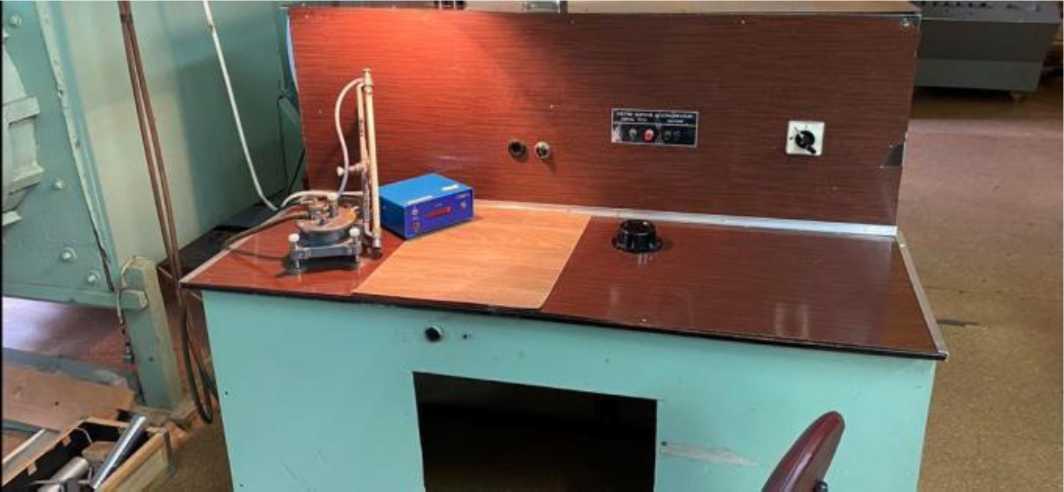

Рисунок 2 - Пульт управления АДТ-01

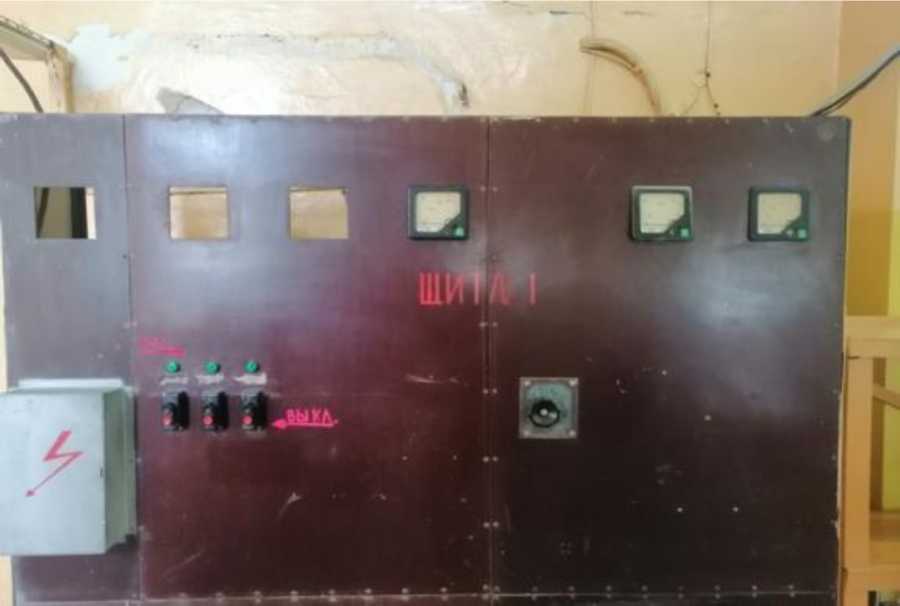

Рисунок 3 - Силовая установка

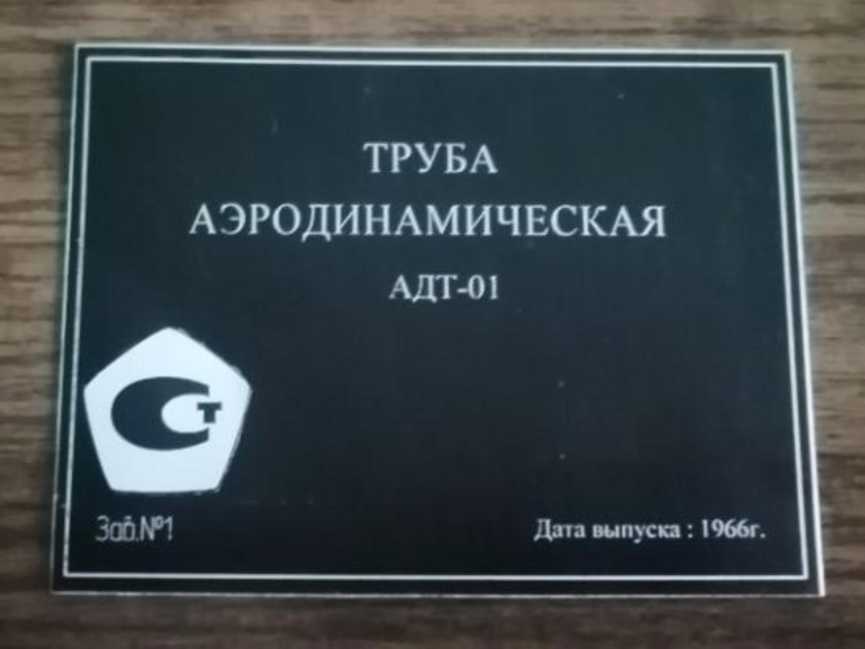

Рисунок 4 - Изображение таблички с заводским номером

Нанесение знака поверки на СИ не предусмотрено.

Заводской номер в цифровом формате наносится химическим способом (см. рис.4) на металлическую табличку, которая крепится на установке.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2- Основные технические характеристики

Знак утверждения типа

на титульный лист эксплуатационной документации типографским способом и на металлическую табличку, которая крепится на установке,.

Комплектность

Таблица 3 - Комплектность трубы аэродинамической АДТ-01

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 25.11.2019 № 2815

Техническая документация изготовителя
