| Номер в госреестре | 89804-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с. |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московской обл., г. Королев |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с. (далее -АИИС ПД200), предназначена для измерений: момента крутящего силы, частоты электрических сигналов, соответствующих частоте вращения коленчатого вала двигателя, объёмного расхода (прокачки) охлаждающей жидкости и масла, массового расхода топлива, температуры жидких и газообразных сред, давления жидкостей и газов, виброускорения, напряжения и силы постоянного тока, относительной влажности атмосферного воздуха, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний поршневых двигателей.
Принцип действия АИИС ПД200 основан на преобразовании измеряемых величин первичными преобразователями в электрические величины и передаче их через коммуникационные элементы от первичных преобразователей в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на автоматизированном рабочем месте (АРМ).
Конструктивно АИИС ПД200 состоит из: стойки приборной, шкафа коммутационного, автоматизированного рабочего места (АРМ) сбора данных, комплекта первичных измерительных преобразователей (ПИП), комплекта кабелей.
Функционально АИИС ПД200 включает в себя измерительные каналы (ИК) физических величин, состоящих из первичных измерительных преобразователей (ПИП), преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их через коммуникационные элементы в измерительные модули комплексов измерительно-вычислительных MIC-236 и MIC-140 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники на АРМ сбора данных.
АИИС ПД200 реализует следующие ИК:
ИК момента крутящего силы;
ИК частоты электрических сигналов, соответствующих частоте вращения коленчатого вала двигателя;
ИК массового расхода топлива;
ИК расхода объёмного (прокачки) охлаждающей жидкости и масла;
ИК давления жидкостей и газов;
ИК температур в диапазоне преобразования ПИП термоэлектрического типа;
ИК температур в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления);
ИК виброускорения;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК температуры атмосферного воздуха;
ИК относительной влажности атмосферного воздуха;
ИК барометрического давления.
Принцип действия ИК:
- момента крутящего силы основан на передаче измерительного сигнала от преобразователя крутящего момента HBM TB2 в виде изменения относительного напряжения на модуль АЦП MR-212 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- частоты электрических сигналов, соответствующих частоте вращения коленчатого вала двигателя, основан на передаче измерительного сигнала от преобразователей частоты вращения Braun A5S и МЭД-1 в виде электрических импульсов на входы модуля измерения частоты импульсного сигнала MR-452 в MIC-236 для измерения частот импульсов и преобразования этих частот в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- массового расхода топлива основан на передаче измерительного сигнала от преобразователя расхода массового Rheonik RHM03L через измерительный преобразователь Rheonik RHE14 в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- расхода объемного (прокачки) охлаждающей жидкости и масла основан на передаче измерительного сигнала от преобразователя расхода турбинного ТПР в виде изменения частоты переменного тока через нормализатор сигналов МЕ-402 на модуль MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- давления жидкостей и газов основан на передаче измерительного сигнала от преобразователей давлений МИДА в виде изменения токового сигнала на модуль АЦП MR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- температуры в диапазоне преобразования ПИП термоэлектрического типа основан на передаче измерительного сигнала от термоэлектрических преобразователей КТХА в виде изменения напряжения постоянного тока на комплекс измерения температур MIC-140 и далее, в виде цифрового кода на АРМ сбора данных и отображения;
- температуры в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления) основан на передаче измерительного сигнала от термопреобразователей сопротивления ТСПТ в виде изменения значения сопротивления на модуль MR-227R5 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- виброускорения основан на передаче измерительного сигнала от вибропреобразователей АР1038Н через преобразователь заряда МЕ-908 и далее в виде напряжения переменного тока на модуль АЦП Mr-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- напряжения постоянного тока основан на передаче измерительного сигнала через делитель напряжения на модуль АЦП MR-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- силы постоянного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного T201DC в виде изменения токового сигнала на модуль АЦП MR-114C2 в MIC-236 и на передаче измерительного сигнала от преобразователя силы тока ПИТ-1000-У-Б40 в виде напряжения постоянного тока на модуль АЦП Mr-202 в MIC-236 для преобразования в цифровой код с последующей передачей на АРМ сбора данных и отображения;
- температуры атмосферного воздуха основан на передаче измерительного сигнала от измерителя относительной влажности и температуры ИВТМ-7/1 в виде цифрового кода через сервер интерфейсов Moxa NPort 5650-8 на АРМ сбора данных и отображения;
- относительной влажности атмосферного воздуха основан на передаче измерительного сигнала от измерителя относительной влажности и температуры ИВТМ-7/1 в виде цифрового кода через сервер интерфейсов Moxa NPort 5650-8 на АРМ сбора данных и отображения;
- давления абсолютного барометрического основан на передаче измерительного сигнала от барометра рабочего сетевого БРС-1М-1 в виде цифрового кода через сервер интерфейсов Moxa NPort 5650-8 на АРМ сбора данных и отображения.
Заводской номер (№ 001) в виде цифрового обозначения указан в формуляре БЛИЖ.401202.100.613 ФО. Заводская маркировка на компоненты системы (стойку и коммутационный шкаф) наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение (рисунки 3 и 5).
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- запиранием ключом замка на дверях стойки приборной (рисунок 6);
- запиранием ключом замка на дверях шкафа коммутационного (рисунок 7);
- наклеиванием наклеек на двери шкафа коммутационного и стойки приборной.
О бщий вид составных частей средства измерений представлен на рисунках 1-7.

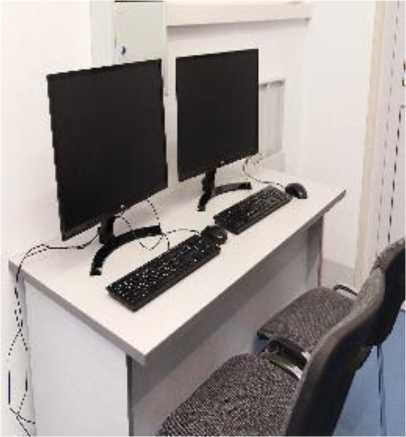

Рисунок 1 - АРМ сбора данных и отображения. Вид общий

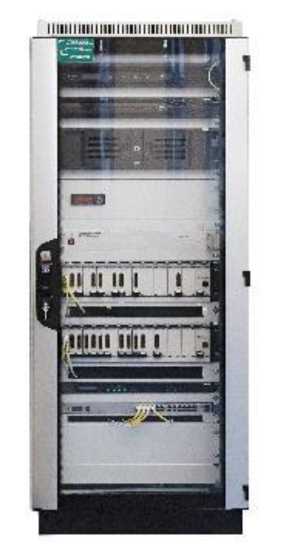

Рисунок 2 - Стойка приборная АИИС ПД200. Вид общий
1. Система автоматизированная JIAqpq информационно-измерительная ’ 1 для винтового стенда.
предназначенного для испытаний поршневых двигателей мощностью до 200л .с.
БЛИЖ.401202.100.613
Зав. Na: 001__________ Газ выпуска: 2020
БЛИЖ.408310.004.212
Зав №: 261301______________Год выпуска 2020
Рисунок 3 - Стойка приборная АИИС ПД200. Бирка
Рисунок 4 - Шкаф коммутационный АИИС ПД200. Вид общий
Система автоматизированная % информационно-измерительная для винтового стенда предназначенного для испытаний поршневых двигателей мощностью до 200л.с.
БЛ ИЖ.401202.100 в 13
Год выпуска 2020 «S’
Шкаф коммутационный БЛ ИЖ.408320.136.177
О Зав. Мг 261302
Год выпуска 2020 «Jr
Рисунок 5 - Шкаф коммутационный АИИС ПД200. Бирка
Рисунок 7 - Замок и ключ шкафа коммутационного. Вид общий
Место запирания

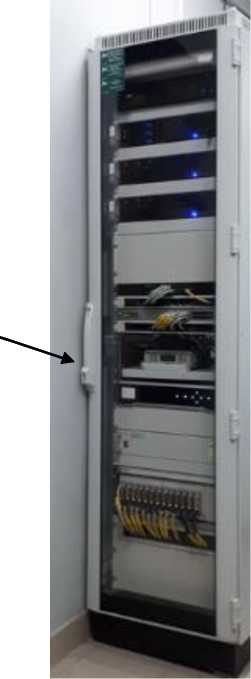

Рисунок 6 - Места расположения знаков утверждения типа и поверки и запирания стойки приборной АИИС ПД200
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Метрологические характеристики (МХ) ИК АИИС ПД200 приведены в таблице 2.
Таблица 2 - МХ ИК АИИС ПД200
| Наименование характеристики | Значение |
| ИК момента крутящего силы | |
| Диапазон измерений момента крутящего силы, Н^м | от 5 до 200 |
| Пределы допускаемой, приведенной к верхнему пределу (ВП) погрешности измерений момента крутящего силы, % | ± 0,5 |
| Диапазон измерений момента крутящего силы, Н^м | от 200 до 400 |
| Пределы допускаемой относительной погрешности измерений момента крутящего силы, % | ± 0,5 |
| Количество ИК (Мс) | 1 |
| ИК частоты электрических сигналов, соответствующих частоте вращения коленчатого вала | |
| Диапазон измерений частоты электрических сигналов (соответствующих диапазону частот вращения коленчатого вала от 2 до 7000 об/мин), Гц | от 2 до 7000 |
| Пределы допускаемой приведенной к ВП погрешности измерений частоты электрических сигналов, соответствующей частоте вращения коленчатого вала, % | ± 0,2 |
| Количество ИК (Nkb в, Nkb м) | 2 |
| ИК массового расхода топлива | |
| Диапазон измерений расхода массового топлива, кг/ч | от 30 до 300 |
| Пределы допускаемой абсолютной погрешности измерений расхода массового топлива, кг/ч | ± 1,5 |
| Количество ИК (Gti, Gt2) | 2 |
| ИК расхода объемного (прокачки) охлаждающей жидкости и масла | |
| Диапазон измерений расхода объемного охлаждающей жидкости, л/с | от 0,25 до 1,60 |
| Пределы допускаемой, приведенной к ВП погрешности измерений расхода объемного охлаждающей жидкости, % | ± 1 |
| Количество ИК (G^ | 1 |
| Диапазон измерений расхода объемного (прокачки) масла, л/с | от 0,12 до 0,60 |
| Пределы допускаемой, приведенной к ВП погрешности измерений расхода объемного (прокачки) масла, % | ± 3 |
| Количество ИК (Gm) | 1 |
| ИК давления | |
| Диапазон измерений давления избыточного, МПа | от 0,03 до 0,20 |
| Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % | ± 1 |
| Количество ИК (Равр) | 1 |
| Диапазон измерений давления избыточного, МПа | от 0 до 0,5 |
| Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % | ± 1 |
| Количество ИК (Ртвх) | 1 |
| Диапазон измерений давления избыточного, МПа | от 0,1 до 1,0 |
| Пределы допускаемой приведенной к ВП погрешности измерений давления избыточного, % | ± 1 |
| Количество ИК (РМВЫХ) | 1 |
| Диапазон измерений давления абсолютного, МПа | от 0,06 до 0,12 |
| Пределы допускаемой приведенной к ВП погрешности измерений давления абсолютного, % | ± 0,5 |
| Количество ИК (РГВХТ) | 1 |
| Диапазон измерений давления избыточного, МПа | от 0 до 0,2 |
| Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % | ± 1 |
| Количество ИК (РАГВЫХТ, РАСГВЫХТ) | 2 |
| Диапазон измерений давления абсолютного, МПа | от 0,06 до 0,30 |
| Пределы допускаемой, приведенной к ВП погрешности измерений давления абсолютного, % | ± 0,5 |
| Количество ИК (РГВЫХТ) | 1 |
| Диапазон измерений давления избыточного, МПа | от 0 до 0,3 |
| Пределы допускаемой, приведенной к ВП погрешности измерений давления избыточного, % | ± 1 |
| Количество ИК (РАГВХТ, РГК) | 2 |
| ИК температур в диапазоне преобразования ПИП терморезистивного типа | |
| Диапазон измерений температуры, °С | от -40 до +60 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1 |
| Количество ИК (Тввхд) | 1 |
| Диапазон измерений температуры, °С | от -50 до +150 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1 |
| Количество ИК (Тввхт, Тввыхто, Тввыхтм) | 3 |
| Диапазон измерений температуры, °С | от -50 до +150 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 2 |
| Количество ИК (Тввыхт) | 1 |
| Диапазон измерений температуры, ° | от -50 до +60 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1 |
| Количество ИК (Тт) | 1 |
| Диапазон измерений температуры, °С | от -50 до +70 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1 |
| Количество ИК (Твр) | 1 |
| Диапазон измерений температуры, °С | от 0 до 150 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1,5 |
| Количество ИК (Тгц1, Тгц2, Тгцз, Тгц4, Тмб, Тмвхтм , Тмвыхтм) | 7 |
| Диапазон измерений температуры, °С | от 0 до 150 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 3 |
| Количество ИК (ТЖВХ, ТЖВЫХ) | 2 |
| ИК температур в диапазоне преобразования ПИП термоэлектрического типа | |
| Диапазон измерений температуры, °С | от 0 до 200 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1 |
| Количество ИК (Тбц1-Тбц8, Тдд1-Тдд8) | 16 |
| Диапазон измерений температуры, °С | от 0 до 1000 |
| Пределы допускаемой, приведенной к ВП погрешности измерений температуры, % | ± 1,5 |
| Количество ИК (Твыхц1, Твыхц2, Твыхцз, Твыхц4, Твыхц5, Твыхцб, Тгвхт) | 7 |
| ИК виброускорения | |
| Диапазон измерений виброускорения в диапазоне частот от 100 до 1000 Гц, g | от 0 до 100 |
| Пределы допускаемой, приведенной к ВП погрешности измерений виброускорения, % | ± 12 |
| Количество ИК (Авбр1- Авбр15) | 15 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 30 |
| Пределы допускаемой, приведенной к ВП погрешности измерений напряжения постоянного тока, % | ± 1 |
| Количество ИК (Use) | 1 |
окончание таблицы 2
| ИК силы постоянного тока | |
| Диапазон измерений силы постоянного тока, А | от 0 до 40 |
| Пределы допускаемой, приведенной к ВП погрешности измерений силы постоянного тока, % | ± 1 |
| Количество ИК (1сц) | 1 |
| Диапазон измерений силы постоянного тока, А | от 0 до 1000 |
| Пределы допускаемой, приведенной к ВП погрешности измерений силы постоянного тока, % | ± 1 |
| Количество ИК (1эс) | 1 |
| ИК барометрического давления | |
| Диапазон измерений давления абсолютного барометрического, мм рт. ст. | от 720 до 780 |
| Пределы допускаемой, абсолютной погрешности измерений давления абсолютного барометрического, мм рт. ст. | ± 0,5 |
| Количество ИК (Рб) | 1 |
| ИК относительной влажности атмосферного воздуха | |
| Диапазон измерений относительной влажности воздуха в рабочем боксе, % | от 0 до 99 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ± 2 |
| Количество ИК (Параметр: Rh ) | 1 |
| ИК температуры атмосферного воздуха | |
| Диапазон измерений температуры, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 1,6 |
| Количество ИК (Тав) | 1 |
Таблица 3 - Основные технические характеристики АИИС ПД200
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 ± 23 |
| - частота переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, В^А, не более | 2000 |
| Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), не | |
| более: | |
| - АРМ сбора данных и отображения | 1500х140х1000 |
| - стойка приборная АИИС ПД200 | 2160х600х800 |
| - шкаф коммутационный АИИС ПД200 | 2110x1200x400 |
| Масса составных частей, кг, не более: | |
| - АРМ сбора данных и отображения | 50 |
| - стойка приборная АИИС | 255 |
| - шкаф коммутационный АИИС | 200 |
| Условия эксплуатации: | |
| - температура воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от 10 до 30 от 30 до 80 от 84 до 106 |
| Показатели надежности: | |
| - средняя наработка на отказ, ч - вероятность безотказной работы АИИС ПД200 в течение сеанса измерений максимальной продолжительностью 8 ч | 5000 0,9984 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол-во, шт./экз. |
| 1 | 2 | 3 |
| Система автоматизированная информационно измерительная для винтового стенда, предназначенного для испытаний поршневых двигателей мощностью до 200 л. с., в том числе первичные и вторичные преобразователи: - момента крутящего, HBM TB2 (50768-12); - частоты вращения, Braun A5S (49138-12); - частоты вращения, МЭД-1 (64257-16); - расхода массового, Rheonik RHM03L (57660-14); - расхода объемного, ТПР (8326-04); - абсолютного давления, БРС-1М (16006-97); - давления избыточного, МИДА (50730-17); - температуры терморезистивный, ТСПТ (75208-19); - температуры термоэлектрический, КТХА (75207-19); - температуры атмосферного воздуха, ИВТМ-7/1 (7139418); - виброускорения, АР1038Р (63426-16); - силы постоянного тока, T2O1DC (74129-19); - силы постоянного тока, ПИТ (74910-19); - комплекс измерительный магистрально-модульный MIC-140/96 (46517-21); - комплекс измерительный магистрально-модульный MIC-236 (46517-21) | БЛИЖ.401202.100.613 | 1 шт. |
| Программное обеспечение на CD-диске | 1 шт. | |
| Руководство по эксплуатации | БЛИЖ.401202.100.613 РЭ | 1 экз. |
| Формуляр | БЛИЖ.401202.100.613 ФО | 1 экз. |
| Методика поверки | 1 экз. |
Приведены в разделе 1 руководства по эксплуатации БЛИЖ.401202.100.613 РЭ.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794. «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.11.2024 |
