Государственный реестр средств измерений

Устройства силоизмерительные СИУ-70, 89807-23

89807-23
Устройства силоизмерительные СИУ-70 (далее - СИУ) предназначены для измерений силы тяги ракетного двигателя.

Назначение

Устройства силоизмерительные СИУ-70 (далее - СИУ) предназначены для измерений силы тяги ракетного двигателя.

Описание

Принцип действия устройств силоизмерительных СИУ-70 основан на измерении силы, возникающей от тяги, создаваемой установленным в устройство жидкостным ракетным двигателем. Сила тяги двигателя, развиваемая в вертикальном направлении, воздействует на балку, жестко связанную с датчиком силы.

С помощью конструктивных элементов подвески и балки сила тяги двигателя передается на датчики весоизмерительные тензорезисторные тип ВВА.

Два датчика установлены в параллельных плоскостях и жестко закреплены на силовоспринимающей станине устройства соосно с приложенной силой тяги. Датчики формируют выходной сигнал, пропорциональный воспроизводимой силе в виде напряжения постоянного тока.

К СИУ данного типа относится устройство силоизмерительное, зав. № 1 и зав. № 2.

Заводской номер устройства в буквенно-цифровом формате указывается методом вдавливания на станине СИУ, показан на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид СИУ представлен на рисунке 1.

Общий вид станины с нанесенным на нее номером представлен на рисунке 2.

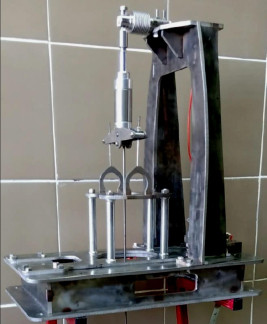

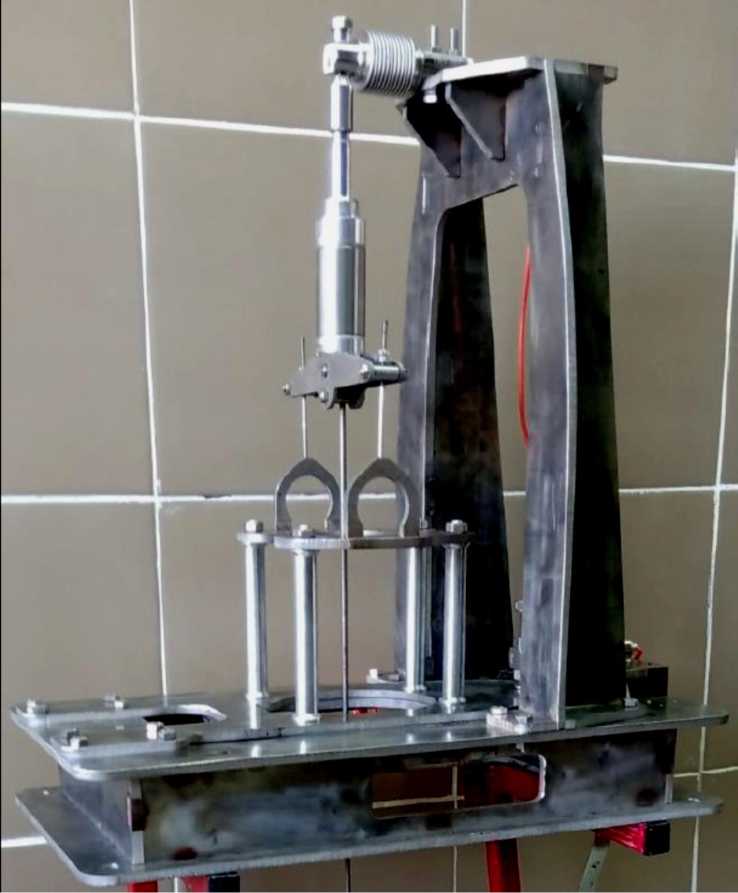

Рисунок 1 - Общий вид устройств силоизмерительных СИУ-70

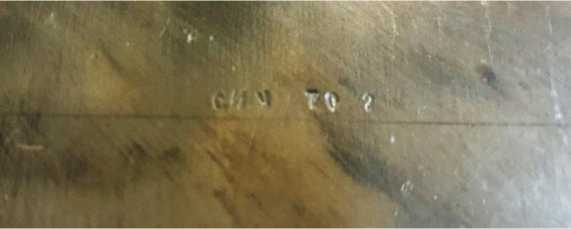

Рисунок 2 - Общий вид станины с нанесенным на нее номером СИУ

В процессе эксплуатации СИУ не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазоны измерений силы, Н

от 200 до 700

Пределы основной допускаемой приведенной к верхнему пределу измерений погрешности измерений силы, %

±1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

Габаритные размеры(длинах высота х ширина), мм

230х600х650

Масса, кг

40

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации НЦКЭ.105.00.00 РЭ методом печати или наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство силоизмерительное

СИУ-70

1 шт.

Датчик измерительный тензорезисторный

ВВА

2 шт

Руководство по эксплуатации

НЦКЭ.105.00.00 РЭ

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации НЦКЭ.105.00.00 РЭ «Устройства силоизмерительные СИУ-70», раздел 4 «Устройство и принцип работы СИУ».

Нормативные документы

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 06.11.2024
89807-23
Номер в ГРСИ РФ:
89807-23
Производитель / заявитель:
Федеральное государственное автономное образовательное учреждение высшего образования "Самарский национальный исследовательский университет имени академика С.П. Королева" (Самарский университет, Самарский университет им. Королева), г. Самара
Год регистрации:
2023
