                | Номер в госреестре | 89810-23 |
| Наименование СИ | Расходомеры турбинные |
| Обозначение типа СИ | Е5 |
| Изготовитель | Акционерное общество "НПО Энергомаш имени академика В.П. Глушко" (АО "НПО Энергомаш"), г. Химки, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры турбинные Е5 (далее - расходомеры) предназначены для измерений объемного расхода жидкости и передачи полученного значения в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаний изделий.
Принцип действия расходомеров основан на измерении числа оборотов турбины. В результате силового взаимодействия лопастей турбины с потоком жидкости передается заключенная в потоке энергия, вследствие чего турбина вращается с угловой скоростью, пропорциональной средней скорости потока жидкости.
Угловая скорость вращения турбины определяется скоростью потока измеряемой жидкости и преобразуется с помощью магнитоиндукционного узла (далее - МИУ) в пропорциональное значение частоты электрического напряжения.
При вращении турбины, вследствие периодического изменения зазора между магнитом и магнитопроводящими вкладышами (пластинами) крыльчатки, происходит пульсация магнитного потока, наводящая переменную ЭДС в обмотке МИУ, создает электрические импульсы - выходные сигналы с частотой пропорциональной угловой скорости вращения крыльчатки, т.е. измеряемому расходу.
Расходомеры состоят из:
- первичного преобразователя (далее - ПП), в состав которого входят: корпус, струевыпрямитель, турбина;
- вторичного преобразователя - МИУ.
Расходомеры могут комплектоваться усилителем выходного сигнала (далее - УЧС-2М) и индикатором частотных сигналов (далее - ИЧС-1).
УЧС-2М усиливает амплитуду частотного сигнала с МИУ до (9±1) В.
ИЧС-1 преобразовывает частотные сигналы в кодовые для индикации частоты.
В корпусе на двух опорах вращается гидрометрическая турбина, имеющая вкладыши (пластины) по ободу из магнитопроводящей стали.
В качестве опор турбины в расходомере используются радиальноупорные подшипники. Подшипники установлены на оси, которая запрессована в струевыпрямителе.
Корпус и струевыпрямитель расходомера изготовлены из немагнитной стали.
Корпус расходомера, выполнен с фланцами, при помощи которых расходомер монтируется в магистраль. Фланцы имеют кольцевые проточки под уплотнительные прокладки (уплотнение замковое).
С внешней стороны корпуса в посадочные гнёзда устанавливаются МИУ.
Расходомеры выпускаются в девяти модификациях: Е5486.000, Е5506.000, Е5512.000, Е5870.000, Е5680.000, Е5895.000, Е5871.000, Е5679.000, Е5917.000, которые отличаются друг от друга габаритными размерами, условными диаметрами проходного сечения и диапазонами измерения расходов.
Расходомеры работоспособны при любом расположении трубопровода в пространстве, но наиболее предпочтительным считается горизонтальное расположение.
Общий вид расходомеров представлен на рисунке 1, общий вид УЧС-2М представлен на рисунке 2, общий вид ИЧС-1 представлен на рисунке 3.
Заводской номер на ПП, наносятся методом гравировки в цифровом формате на корпус расходомера.
Заводской номер на УЧС-2М и ИЧС-1 наносится методом лазерной печати.
Нанесение знака поверки на расходомеры не предусмотрено.

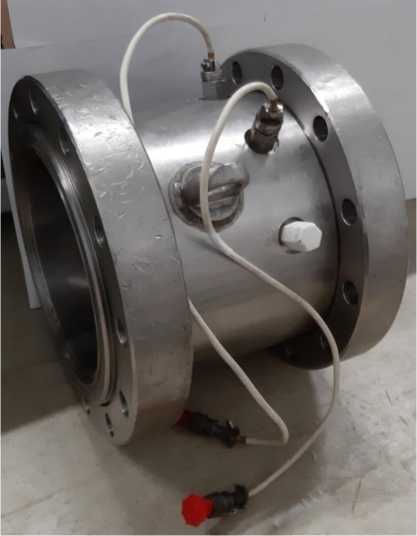

  Рисунок 1 - Общий вид расходомеров

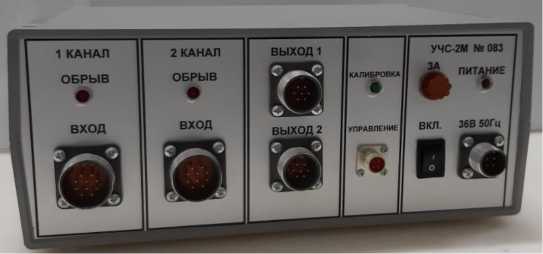

  Рисунок 2 - Общий вид УЧС-2М

  Рисунок 3 - Общий вид ИЧС-1

  а) б)

  в)

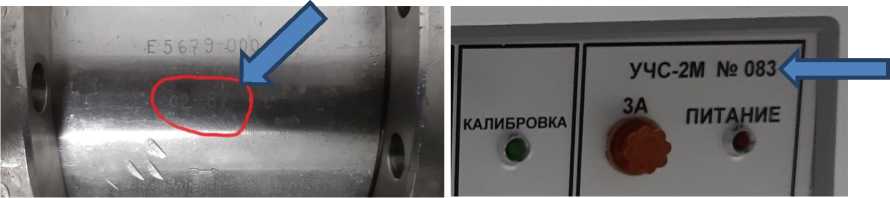

Рисунок 4 - Место нанесения заводского номера.
а - первичный преобразователь; б - УЧС-2М; в - ИЧС-1.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измеряемых расходов, л/с | В соответствии с таблицей 2 |
| Пределы допускаемой относительная погрешность измерений объемного расхода при реализации градуировочной характеристики при Р = 0,95, % SQmin OQhijix | ±2,5 ±1,0 |
| Примечания: Qmin - минимальный расход, л/с; Qmax - максимальный расход, л/с | |
Таблица 2 - Диапазон измеряемых расходов.
| Модификация | Диаметр условного прохода Ду, мм | Диапазон измеряемых расходов, л/с |
| Е5486.000 | 800 | от 200 до 2000 |
| Е5506.000 | 600 | от 100 до 1000 |
| Е5512.000 | 500 | от 120 до 1200 |
| Е5870.000 | 400 | от 50 до 463 |
| Е5680.000 | 300 | от 100 до 600 |
| Е5895.000 | 300 | от 70 до 350 |
| Е5871.000 | 250 | от 30 до 220 |
| Е5679.000 | 200 | от 55 до 350 |
| Е5917.000 | 200 | от 20 до 250 |
Таблица 3 - Основные технические характеристики.
| Наименование параметра | Значение | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Модификация | Е5486.000 | Е5506.000 | Е5512.000 | о о о о ОО к, Щ | о о о о ОО о к, Щ | Е5895.000 | Е5871.000 | Е5679.000 | Е5917.000 |
| Диаметр условный (Ду) | 800 | 600 | 500 | 400 | 300 | 300 | 250 | 200 | 200 |
| Давление измеряемой среды, МПа (кгс/см2), не более | 1,0 (10) | 1,0 (10) | 3,0 (30) | 3,0 (30) | 30,0 (300) | 3,0 (30) | 3,0 (30) | 30,0 (300) | 20,0 (200) |
| Диапазон температур измеряемой среды, °С | от - 187 до + 100 | от - 60 до+ 100 | от - 187 до+ 100 | от - 187 до+ 100 | от - 187 до+ 100 | от - 187 до+ 100 | от - 60 до+ 100 | от - 187 до+ 100 | от - 187 до+ 100 |
| Частота выходного сигнала, Гц: Минимальная частота Fmin Максимальная частота Fmax | 50 ± 15 550± 150 | 65 ± 20 600± 100 | 70 ± 25 700± 150 | 38 ± 10 360 ± 40 | 40 ± 5 235 ± 15 | 80 ± 20 450 ± 70 | 80 ± 10 360 ± 40 | 70 ± 15 450 ± 70 | 50 ± 10 500 ± 50 |
| Напряжение тока выходного сигнала при Qmin, мВ | > 25 | ||||||||
| Гидравлическое сопротивление при Qmax, МПа ( кгс / см2 ) | 0,1 (1,0) | 0,1 (1,0) | 0,1 (1,0) | 0,1 (1,0) | 0,3 (3,0) | 0,1 (1,0) | 0,1 (1,0) | 0,3 (3,0) | 0,1 (1,0) |
| Масса ПП, кг, не более | 450 | 360 | 290 | 165 | 220 | 165 | 125 | 125 | 52 |
| Габаритные размеры ПП, мм, не более -длина -ширина -высота | 400 920 920 | 400 720 720 | 400 620 620 | 320 500 500 | 300 490 490 | 320 440 440 | 250 346 346 | 280 340 340 | 280 310 310 |
Продолжение таблицы 3
| Наименование параметра | Значение | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Масса, кг, не более: УЧС-2М ИЧС-1 | 2 1 | ||||||||
| Габаритные размеры мм, не более (длина х ширина х высота) УЧС-2М ИЧС-1 | (260x210x111) | ||||||||
| (260x210x | 111) | ||||||||
| Измеряемая среда (рабочие жидкости) | 1 гр., 2 гр., 3 гр., 4 гр. | 1 гр., 2 гр., 4 гр. | 1 гр., 2 гр., 3 гр., 4 гр. | 1 гр., 2 гр., 3 гр., 4 гр. | 1 гр., 2 гр., 3 гр., 4 гр. | 1 гр., 2 гр., 3 гр., 4 гр. | 1 гр., 2 гр., 4 гр. | 1 гр., 2 гр., 3 гр., 4 гр. | 1 гр., 2 гр., 3 гр., 4 гр. |
| Условия эксплуатации ПП: - температура окружающей среды, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа. У ЧС-2М: - температура окружающей среды, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа. ИЧС-1: - температура окружающей среды, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа. | от -50 до +50 от 5 до 98 от 84 до 110 от +15 до +35 от 45 до 80 от 96 до 104 от +15 до +30 от 5 до 80 от 84 до 106,6 | ||||||||
| Напряжение питания переменным током частотой 50± 1 Гц, В: УЧС-2М ИЧС-1 | от 30 до 42 от 180 до 265 | ||||||||
| Средний срок службы, лет | 12 | ||||||||
Продолжение таблицы 3
| Средняя наработка на отказ расходомеров при работе в среде рабочей жидкости, ч, не менее: 1 и 3 группы 2 группы 4 группы | 50 20 20 |
| Рабочие жидкости расходомеров: 1-й группы - неагрессивные смазывающие жидкости (углеродистые топлива, жидкости гидросистем, промышленные масла); 2-й группы - неагрессивные несмазывающие жидкости (вода, спирт, аммиак); 3-й группы - однофазные криогенные жидкости (оксид, энерген); 4-й группы - агрессивные жидкости (амил, меланж 1). | |
Наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер турбинный Е5 | 1 шт. | |
| Формуляр расходомер турбинный Е5 | 1 шт. | |
| Руководство по эксплуатации расходомеры турбинные Е5 | Е5486.000РЭ | 1 шт. |
| Усилитель выходного сигнала | УЧС-2М* | 1 шт. |
| Формуляр УЧС-2М* | 1 шт. | |
| Руководство по эксплуатации УЧС-2М* | Е3602.00.000РЭ | 1 шт. |
| Индикатор частотных сигналов | ИЧС-1* | 1 шт. |
| Формуляр ИЧС-1* | 1 шт. | |
| Руководство по эксплуатации ИЧС-1* | Е3629.00.000РЭ | 1 шт. |
| * _ _ _ _ _ _ _ _ _ _ ___ поставляется в зависимости от заказа | ||
приведены в разделе 1.4.2 Руководства по эксплуатации Е5486.000РЭ «Расходомеры турбинные Е5»
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Е5486 - 00ТУ Расходомеры турбинные Е5. Технические условия.
