| Номер в госреестре | 89819-23 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | WENZEL |
| Изготовитель | Wenzel Measuring Machines (Shanghai) Co.Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные WENZEL (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному типу КИМ относятся машины координатно-измерительные WENZEL следующих модификаций:
- XO 55 Standard, XO 55 Premium, XO 55 Premium-Select, включая типоразмеры: 5.5.5, 5.7.5, 5.10.5;
- XO 87 Standard, XO 87 Premium, XO 87 Premium-Select, включая типоразмеры: 8.10.7, 8.15.7, 8.20.7;
- XO 107 Standard, XO 107 Premium, XO 107 Premium-Select, включая типоразмеры: 10.12.7, 10.15.7, 10.20.7;
- XO 108 Standard, XO 108 Premium, XO 108 Premium-Select, включая типоразмеры: 10.12.8, 10.15.8, 10.20.8;
- XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select, включая типоразмеры: 12.16.10, 12.20.10, 12.25.10, 12.30.10;
- XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select, включая типоразмеры: 15.20.10, 15.25.10, 15.30.10, 15.40.10, 15.60.10;
- XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select, включая типоразмеры: 15.20.12, 15.25.12, 15.30.12, 15.40.12, 15.60.12;
- SF 55;
- SF 107, включая типоразмеры: 10.12.7, 10.15.7, 10.20.7;
- SF 1210 Premium, SF 1210 Standard.
Модификации различаются диапазоном и нормируемой погрешностью измерений в зависимости от используемых в их составе типов измерительных датчиков и/или головок.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную в верхней части внутренней поверхности стойки портала.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

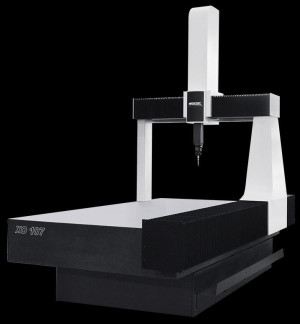

Общий вид машин координатно-измерительных представлены на рисунке 1.
а) б)

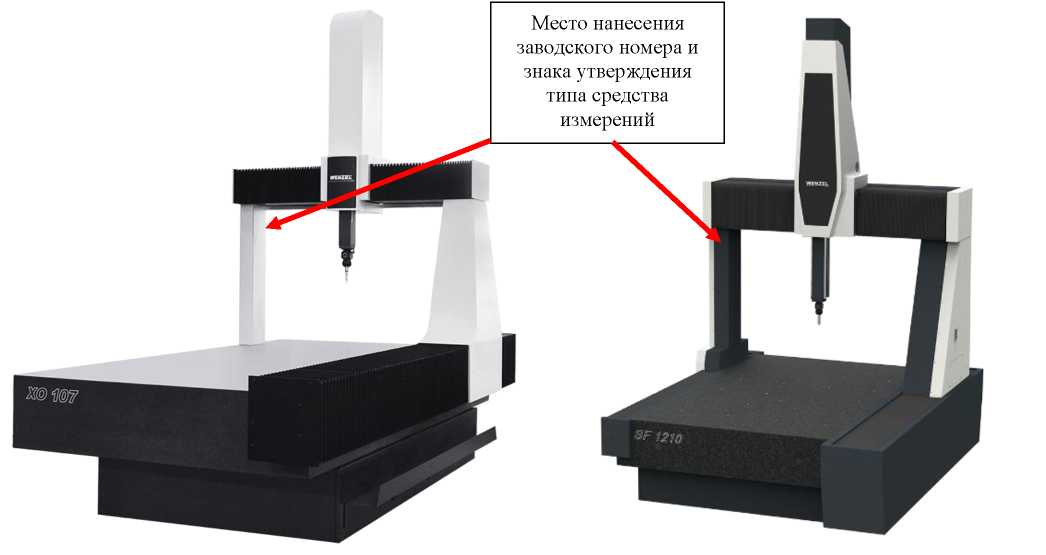

Рисунок 1 - Общий вид машин координатно-измерительных WENZEL:
а) XO 55 Standard, XO 55 Premium, XO 55 Premium-Select, XO 87 Standard, XO 87
Premium, XO 87 Premium-Select, XO 107 Standard, XO 107 Premium, XO 107 Premium-Select, XO
108 Standard, XO 108 Premium, XO 108 Premium-Select, XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select, XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select, XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select;
б) SF 55, SF 107, SF 1210 Premium, SF 1210 Standard

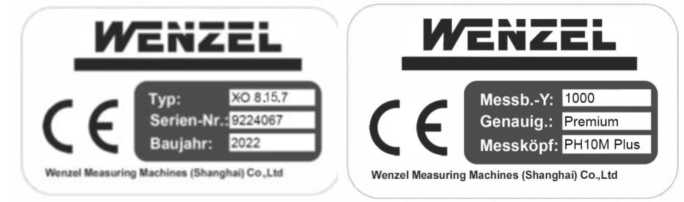

Рисунок 2 - Общий вид идентификационных табличек
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | WM|Quartis | Metrolog X4 | Modus | PolyWorks |
| Номер версии (идентификационный номер) ПО | не ниже V. R2018-1 | не ниже V.7 | не ниже V.1 | не ниже 2020 |
| Цифровой идентификатор ПО | - | |||
Таблица 2 - Метрологические характеристики КИМ XO 55 Standard, XO 55 Premium, XO 55 Premium-Select
| Наименование характеристики | Значение | |||||||||
| ХО 55 Standard | XO 55 Premium | XO 55 Premium-Select | ||||||||
| Типоразмер КИМ | 5.5.5 | 5.7.5 | 5.10.5 | 5.5.5 | 5.7.5 | 5.10.5 | 5.5.5 | 5.7.5 | 5.10.5 | |
| Диапазон измерений линейных размеров по оси, мм | X | 500 | ||||||||
| Y | 500 | 700 | 1000 | 500 | 700 | 1000 | 500 | 700 | 1000 | |
| Z | 500 | |||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M | ТР200 | РН20/ TP20 | SP25M | TP200 | PH20/ TP20 | SP25M | TP200 | PH20/ TP20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,0 | ±2,2 | ±2,6 | ±1,5 | ±1,6 | ±2,0 | ±1,2 | ±1,3 | ±1,7 | |
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,0 L + 300) | ±(2,2 L + 300) | ±(2,6 L + 300) | ±(1,5 L + 350) | ±(1,6 L + 350) | ±(2,0 L + 350) | ±(1,2 L + 350) | ±(1,3 L + 350) | ±(1,7 L + 350) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,5 | - | - | ±2,1 | - | - | ±2,1 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <10 - SP25M - 4 х <21 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||||||||
Таблица 3 - Метрологические характеристики КИМ XO 87 Standard, XO 87 Premium, XO 87 Premium-Select
| Наименование характеристики | Значение | |||||||||
| ХО 87 Standard | XO 87 Premium | XO 87 Premium-Select | ||||||||
| Типоразмер КИМ | 8.10.7 | 8.15.7 | 8.20.7 | 8.10.7 | 8.15.7 | 8.20.7 | 8.10.7 | 8.15.7 | 8.20.7 | |
| Диапазон измерений линейных размеров по оси, мм | X | 800 | ||||||||
| Y | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | |
| Z | 700 | |||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | TP200 | РН20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,2 | ±2,4 | ±2,8 | ±1,6 | ±1,7 | ±2,1 | ±1,2 | ±1,3 | ±1,7 | |
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,2 L + 300) | ±(2,4 L + 300) | ±(2,8 L + 300) | ±(1,6 L + 350) | ±(1,7 L + 350) | ±(2,1 L + 350) | ±(1,2 L + 350) | ±(1,3 L + 350) | ±(1,7 L + 350) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,7 | - | - | ±2,1 | - | - | ±2,1 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||||||||
Таблица 4 - Метрологические характеристики КИМ XO 107 Standard , XO 107 Premium, XO 107 Premium-Select
| Наименование характеристики | Значение | |||||||||
| ХО 107 Standard | ХО 107 Premium | XO 107 Premium-Select | ||||||||
| Типоразмер КИМ | 10.12.7 | 10.15.7 | 10.20.7 | 10.12.7 | 10.15.7 | 10.20.7 | 10.12.7 | 10.15.7 | 10.20.7 | |
| Диапазон измерений линейных размеров по оси, мм | X | 1000 | ||||||||
| Y | 1200 | 1500 | 2000 | 1200 | 1500 | 2000 | 1200 | 1500 | 2000 | |
| Z | 700 | |||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | ТР200 | РН20/ ТР20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,6 | ±2,8 | ±3,2 | ±1,8 | ±1,9 | ±2,3 | ±1,4 | ±1,5 | ±1,9 | |
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,6 L + 300) | ±(2,8 L + 300) | ±(3,2 L + 300) | ±(1,8 L + 350) | ±(1,9 L + 350) | ±(2,3 L + 350) | ±(1,4 350 | ±(1,5 L + 350) | ±(1,9 L + 350) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,9 | - | - | ±2,3 | - | - | ±2,3 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - SP80 - 5 х 50 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||||||||
Таблица 5 - Метрологические характеристики КИМ XO 108 Standard, XO 108 Premium, XO 108 Premium-Select
| Наименование характеристики | Значение | |||||||||
| ХО 108 Standard | ХО 108 Premium | XO 108 Premium-Select | ||||||||
| Типоразмер КИМ | 10.12.8 | 10.15.8 | 10.20.8 | 10.12.8 | 10.15.8 | 10.20.8 | 10.12.8 | 10.15.8 | 10.20.8 | |
| Диапазон измерений линейных размеров по оси, мм | X | 1000 | ||||||||
| Y | 1200 | 1500 | 2000 | 1200 | 1500 | 2000 | 1200 | 1500 | 2000 | |
| Z | 800 | |||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | ТР200 | РН20/ ТР20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,6 | ±2,8 | ±3,2 | ±1,8 | ±1,9 | ±2,3 | ±1,4 | ±1,5 | ±1,9 | |
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,6 L + 300) | ±(2,8 L + 300) | ±(3,2 L + 300) | ±(1,8 L + 350) | ±(1,9 L + 350) | ±(2,3 L + 350) | ±(1,4 L + 350) | ±(1,5 L + 350) | ±(1,9 L + 350) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,9 | - | - | ±2,3 | - | - | ±2,3 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - SP80 - 5 х 50 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||||||||
Таблица 6 - Метрологические характеристики КИМ XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select
| Наименование характеристики | Значение | ||||||||||||||||||
| ХО 1210 Standard | ХО 1210 Premium | XO 1210 Premium-Select | |||||||||||||||||
| Типоразмер КИМ | 12.16.10 | 12.20.10 | 12.25.10 | 12.30.10 | 12.16.10 | 12.20.10 | 12.25.10 | 12.30.10 | 12.16.10 | 12.20.10 | 12.25.10 | 12.30.10 | |||||||
| Диапазон измерений линейных размеров по оси, мм | X | 1200 | |||||||||||||||||
| Y | 1600 | 2000 | 2500 | 3000 | 1600 | 2000 | 2500 | 3000 | 1600 | 2000 | 2500 | 3000 | |||||||
| Z | 1000 | ||||||||||||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | ТР200 | РН20/ ТР20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | ||||||||||
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,1 | ±2,4 | ±2,6 | ±1,9 | ±2,2 | ±2,4 | ±1,5 | ±1,8 | ±2,0 | ||||||||||
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,1 L + 300) | ±(2,4 L + 300) | ±(2,6 L + 300) | ±(1,9 L + 350) | ±(2,2 L + 350) | ±(2,4 L + 350) | ±(1,5 L + 350) | ±(1,8 L + 350) | ±(2,0 L + 350) | ||||||||||
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,4 | - | - | ±2,2 | - | - | ±2,2 | - | - | ||||||||||
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - SP80 - 5 х 50 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | |||||||||||||||||||
Таблица 7 - Метрологические характеристики КИМ XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select
| Наименование характеристики | Значение | |||||||||||||||||||||
| ХО 1510 StandaRd | ХО 1510 PRemium | XO 1510 PRemium-Select | ||||||||||||||||||||
| Типоразмер КИМ | 15.20.10 | 15.25.10 | 15.30.10 | 15.40.10 | 15.60.10 | 15.20.10 | 15.25.10 | 15.30.10 | 15.40.10 | 15.60.10 | 15.20.10 | 15.25.10 | 15.30.10 | 15.40.10 | 15.60.10 | |||||||
| Диапазон измерений линейных размеров по оси, мм | X | 1500 | ||||||||||||||||||||
| Y | 2000 | 2500 | 3000 | 4000 | 6000 | 2000 | 2500 | 3000 | 4000 | 6000 | 2000 | 2500 | 3000 | 4000 | 6000 | |||||||
| Z | 1000 | |||||||||||||||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | ТР200 | РН20/ ТР20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | |||||||||||||
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,4 | ±2,7 | ±2,9 | ±2,2 | ±2,5 | ±2,7 | ±1,8 | ±2,1 | ±2,3 | |||||||||||||
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,4 L + 300) | ±(2,7 L + 300) | ±(2,9 L + 300) | ±(2,2 L + 350) | ±(2,5 L + 350) | ±(2,7 L + 350) | ±(1,8 L + 350) | ±(2,1 L + 350) | ±(2,3 L + 350) | |||||||||||||
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,8 | - | - | ±2,6 | - | - | ±2,6 | - | - | |||||||||||||
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - SP80 - 5 х 50 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||||||||||||||||||||
Таблица 8 - Метрологические характеристики КИМ XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select
| Наименование характеристики | Значение | |||||||||||||||||||
| ХО 1512 StandaRd | XO 1512 PRemium | XO 1512 PRemium-Select | ||||||||||||||||||
| Типоразмер КИМ | 15.20.12 | 15.25.12 | 15.30.12 | 15.40.12 | 15.60.12 | 15.20.12 | 15.25.12 | 15.30.12 | 15.40.12 | 15.60.12 | 15.20.12 | 15.25.12 | 15.30.12 | 15.40.12 | 15.60.12 | |||||
| Диапазон измерений линейных размеров по оси, мм | X | 1500 | ||||||||||||||||||
| Y | 2000 | 2500 | 3000 | 4000 | 6000 | 2000 | 2500 | 3000 | 4000 | 6000 | 2000 | 2500 | 3000 | 4000 | 6000 | |||||
| Z | 1200 | |||||||||||||||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | TP200 | РН20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | SP25M/ SP80/ REVO-2 | TP200 | PH20/ TP20 | |||||||||||
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±2,4 | ±2,7 | ±2,9 | ±2,2 | ±2,5 | ±2,7 | ±1,8 | ±2,1 | ±2,3 | |||||||||||
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | ±(2,4 L + 300) | ±(2,7 L + 300) | ±(2,9 L + 300) | ±(2,2 L + 350) | ±(2,5 L + 350) | ±(2,7 L + 350) | ±(1,8 L + 350) | ±(2,1 L + 350) | ±(2,3 L + 350) | |||||||||||
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,8 | - | - | ±2,6 | - | - | ±2,6 | - | - | |||||||||||
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - SP80 - 5 х 50 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||||||||||||||||||
Таблица 9 - Метрологические характеристики КИМ SF 55
| Наименование характеристики | Значение | |||
| SF 55 | ||||
| Диапазон измерений линейных размеров по оси, мм | X | 500 | ||
| Y | 500 | |||
| Z | 500 | |||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M | ТР200 | РН20/ ТР20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±1,5 | ±1,8 | ±2,0 | |
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | L ±(1-5+350) | L ±(1-8+350) | ±(2,0 + ——) ±( , 350) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,1 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP200 - 4 х <10 - TP20 - 4 х 10 - SP25M - 4 х <21 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||
Таблица 10 - Метрологические характеристики КИМ SF 107
| Наименование характеристики | Значение | |||
| SF 107 | ||||
| Типоразмер КИМ | 10.12.7 | 10.15.7 | 10.20.7 | |
| Диапазон измерений линейных размеров по оси, мм | X | 1000 | ||
| Y | 1200 | 1500 | 2000 | |
| Z | 700 | |||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M/ SP80/ REVO-2 | ТР200 | РН20/ ТР20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) | ±1,8 | ±1,9 | ±2,1 | |
| Пределы допускаемой абсолютной объемной погрешности, мкм 2) | L ±(1'8 + 350) | L ±(1'9 + 350) | L ±(2'1+350) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±2,3 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP200 - 4 х <10 - SP25M - 4 х <21 - SP80 - 5 х 50 - REVO-2 - 4 х <30 - PH20 - 4 х <10 2) указанные точности достигаются при использовании температурной компенсации | ||||
Таблица 11 - Метрологические характеристики КИМ SF 1210 Premium, SF 1210 Standard
| Наименование характеристики | Значение | ||||||
| SF 1210 Premium | SF 1210 Standard | ||||||
| Диапазон измерений линейных размеров по оси, мм | X | 1200 | |||||
| Y | 1500 | ||||||
| Z | 1000 | ||||||
| Модель применяемого измерительного датчика или измерительной головки 1) | SP25M / SP80 / REVO-2 | ТР200 | РН20 / ТР20 | SP25M / SP80 / REVO-2 | TP200 | PH20 / TP20 | |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм2) | ±3,9 | ±4,2 | ±4,4 | ±4,9 | ±5,2 | ±5,4 | |
| Пределы допускаемой абсолютной объемной погрешности в стандартном температурном режиме, мкм 2), 3) | L ±(3’9+300) | L ±(4’2+300) | L ±(4’4 + 300) | L ±(4’9W | ±(5,2 +-L-) ’ 3007 | L ±(5’4 + 300) | |
| Пределы допускаемой абсолютной объемной погрешности в повышенном температурном режиме, мкм 2), 4) | L ±(4’4 + 200) | L ±(4,7+200) | L ±(4’9 + 200) | L ±(5’4 + 200) | L ±(5’7 +200) | L ±(5’9 + 200) | |
| Пределы допускаемой абсолютной погрешности ощупывания при сканировании, мкм, не более | ±4,2 | - | - | ±5,2 | - | - | |
| где L - измеряемая длина в мм 1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки: - TP20 - 4 х 10 - TP200 - 4 х <30 - SP25M - 4 х <30 - SP80 - 5 х 50 - REVO-2 - 4 х <30 2) указанные точности достигаются при использовании температурной компенсации 3) при температуре окружающей среды от + 18 до + 22 °С включ. 4) при температуре окружающей среды св. + 22 до + 28 °С | |||||||
Таблица 12 - Основные технические характеристики модификаций XO 55 Standard, XO 55 Premium, XO 55 Premium-Select
| Наименование характеристики | Значение | |||
| Типоразмер КИМ | 5.5.5 | 5.7.5 | 5.10.5 | |
| Габаритные размеры, мм | Длина | 1390 | 1590 | 1970 |
| Ширина | 1145 | |||
| Высота | 2550 | |||
| Масса КИМ, кг | 980 | 1250 | 1450 | |
Таблица 13 - Основные технические характеристики модификаций XO 87 Standard, XO 87 Premium, XO 87 Premium-Select
| Наименование характеристики | Значение | |||
| Типоразмер КИМ | 8.10.7 | 8.15.7 | 8.20.7 | |
| Габаритные размеры, мм | Длина | 2055 | 2640 | 3230 |
| Ширина | 1480 | |||
| Высота | 2970 | 2885 | ||
| Масса КИМ, кг | 2650 | 3000 | 4050 | |
Таблица 14 - Основные технические характеристики модификаций XO 107 Standard, XO 107
Premium, XO 107 Premium-Select
| Наименование характеристики | Значение | |||
| Типоразмер КИМ | 10.12.7 | 10.15.7 | 10.20.7 | |
| Габаритные размеры, мм | Длина | 2400 | 2700 | 3230 |
| Ширина | 1680 | |||
| Высота | 2970 | 2885 | ||
| Масса КИМ, кг | 3500 | 3670 | 5270 | |
Таблица 15 - Основные технические характеристики модификаций XO 108 Standard, XO 108
Premium, XO 108 Premium-Select
| Наименование характеристики | Значение | |||
| Типоразмер КИМ | 10.12.8 | 10.15.8 | 10.20.8 | |
| Габаритные размеры, мм | Длина | 2400 | 2640 | 3230 |
| Ширина | 1680 | |||
| Высота | 3170 | 3085 | ||
| Масса КИМ, кг | 3520 | 3690 | 5290 | |
Таблица 16 - Основные технические характеристики модификаций XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select
| Наименование характеристики | Значение | ||||
| Типоразме | р КИМ | 12.16.10 | 12.20.10 | 12.25.10 | 12.30.10 |
| Габаритные размеры, мм | Длина | 3000 | 3400 | 3900 | 4400 |
| Ширина | 2165 | ||||
| Высота | 3500 | ||||
| Масса КИМ, кг | 6000 | 8000 | 10200 | 12600 | |
Таблица 17 - Основные технические характеристики модификаций XO 1510 Standard, XO 1510
Premium, XO 1510 Premium-Select__________________________________________________________
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 15.20.10 | 15.25.10 | 15.30.10 | 15.40.10 | 15.60.10 | |
| Габаритные размеры, мм | Длина | 3465 | 3965 | 4465 | 5465 | 7465 |
| Ширина | 2515 | |||||
| Высота | 3500 | |||||
| Масса КИМ, кг | 8100 | 10300 | 12700 | 17500 | 25400 | |
Таблица 18 - Основные технические характеристики модификаций XO 1512 Standard, XO 1512
Premium, XO 1512 Premium-Select__________________________________________________________
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 15.20.12 | 15.25.12 | 15.30.12 | 15.40.12 | 15.60.12 | |
| Габаритные размеры, мм | Длина | 3465 | 3965 | 4465 | 5465 | 7465 |
| Ширина | 2515 | |||||
| Высота | 3800 | |||||
| Масса КИМ, кг | 8400 | 10600 | 13000 | 17800 | 25700 | |
Таблица 19 - Основные технические характеристики модификаций SF 55
| Наименование характеристики | Значение | |
| Габаритные размеры, мм | Длина | 1730 |
| Ширина | 1440 | |
| Высота | 2555 | |
| Масса КИМ, кг | 1050 | |
| Таблица 20 - Основные технические характеристики модификаций SF | L07 | |||
| Наименование характеристики | Значение | |||
| Типоразмер КИМ | 10.12.7 | 10.15.7 | 10.20.7 | |
| Габаритные размеры, мм | Длина | 2430 | 2640 | 3230 |
| Ширина | 1720 | |||
| Высота | 2970 | 2970 | 2885 | |
| Масса КИМ, кг | 3500 | 3670 | 5270 | |
Таблица 21 - Основные технические характеристики модификаций SF 1210 Premium, SF 1210 Standard
| Наименование характеристики | Значение | |
| Габаритные размеры, мм | Длина | 2976 |
| Ширина | 2362 | |
| Высота | 3728 | |
| Масса КИМ, кг | 6800 | |
Таблица 22 - Требования к электропитанию и условиям эксплуатации
| Наименование характеристики | Значение |
| Напряжение электропитания, В | 230±10 % |
| Условия эксплуатации: - температура окружающей среды, °С - допускаемое изменение температуры, °С, в течении: 1 часа 24 часов - допускаемое изменение температуры, °С, по высоте объема: 1 метр - относительная влажность, %: для всех модификаций кроме SF 1210 Premium, SF 1210 Standard для модификаций SF 1210 Premium, SF 1210 Standard | от + 18 до + 22 1 2 1 от 40 до 70 от 30 до 90 |
наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.
Таблица 23 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная* | WENZEL | 1 шт. |
| Контроллер | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Измерительный датчик и/или головка | SP25M / SP80 / REVO-2 / TP200 / PH20 / TP20 | 1 шт. |
| Система термокомпенсации | - | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| * - модификация и типоразмер определяется договором поставки ** - модель определяется договором поставки. | ||
Приведены:
для модификаций XO 55 Standard, XO 55 Premium, XO 55 Premium-Select, XO 87 Standard, XO 87 Premium, XO 87 Premium-Select, XO 107 Standard, XO 107 Premium, XO 107 Premium-Select, XO 108 Standard, XO 108 Premium, XO 108 Premium-Select, XO 1210 Standard, XO 1210 Premium, XO 1210 Premium-Select, XO 1510 Standard, XO 1510 Premium, XO 1510 Premium-Select, XO 1512 Standard, XO 1512 Premium, XO 1512 Premium-Select в разделе 8.9 «Проведение измерений» документа «Руководство по эксплуатации. Машины координатно-измерительные WENZEL XO 55, XO 87, XO 107, XO 108, XO 1210, XO 1510, XO 1512».
для модификаций SF 55, SF 107, SF 1210 Premium, SF 1210 Standard в разделе 10.11 «Проведение измерений» документа «Руководство по эксплуатации. Машины координатноизмерительные WENZEL SF 55, SF 107, SF 1210 Premium, SF 1210 Standard»
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;
Стандарт предприятия Wenzel Measuring Machines (Shanghai) Co.Ltd, Шанхай, Китай.
| Зарегистрировано поверок | 50 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
