| Номер в госреестре | 89820-23 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | Lead |
| Изготовитель | Xi’an Lead Metrology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные Lead (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления. Для удобства проведения измерений КИМ может дополнительно комплектоваться поворотным столиком, изменяющим положение измеряемого объекта в пространстве в автоматическом режиме.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному типу КИМ относятся машины координатно-измерительные Lead следующих модификаций:
- FLY, включая типоразмеры: 5.6.4, 8.6.6, 10.8.6, 12.8.6, 15.8.6;
- EXPERT, включая типоразмеры: 8.6.6, 12.8.7, 15.8.7, 12.10.8, 15.10.8, 22.10.8, 25.10.8, 30.10.8, 15.12.10, 22.12.10, 25.12.10, 30.12.10, 22.15.10, 25.15.10, 30.15.10, 22.18.10, 25.18.10, 30.18.10, 40.18.10;
- TOP, включая типоразмеры: 8.6.6, 10.8.6, 12.8.6, 12.10.8;
- Dragon, включая типоразмер: 6.5.4.
Модификации различаются диапазоном и нормируемой погрешностью измерений, а также некоторыми конструктивными особенностями.
Модификации FLY, EXPERT, Dragon оснащаются неподвижным столом и подвижным порталом, модификация TOP оснащается фиксированным порталом и столом, подвижным вдоль оси Y. Модификация Dragon отличается отсутствием ЧПУ привода для перемещений по осям. Модификация EXPERT отличается увеличенным диапазоном измерений.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную идентификационную табличку, расположенную в задней части измерительного стола.
Пломбировка КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

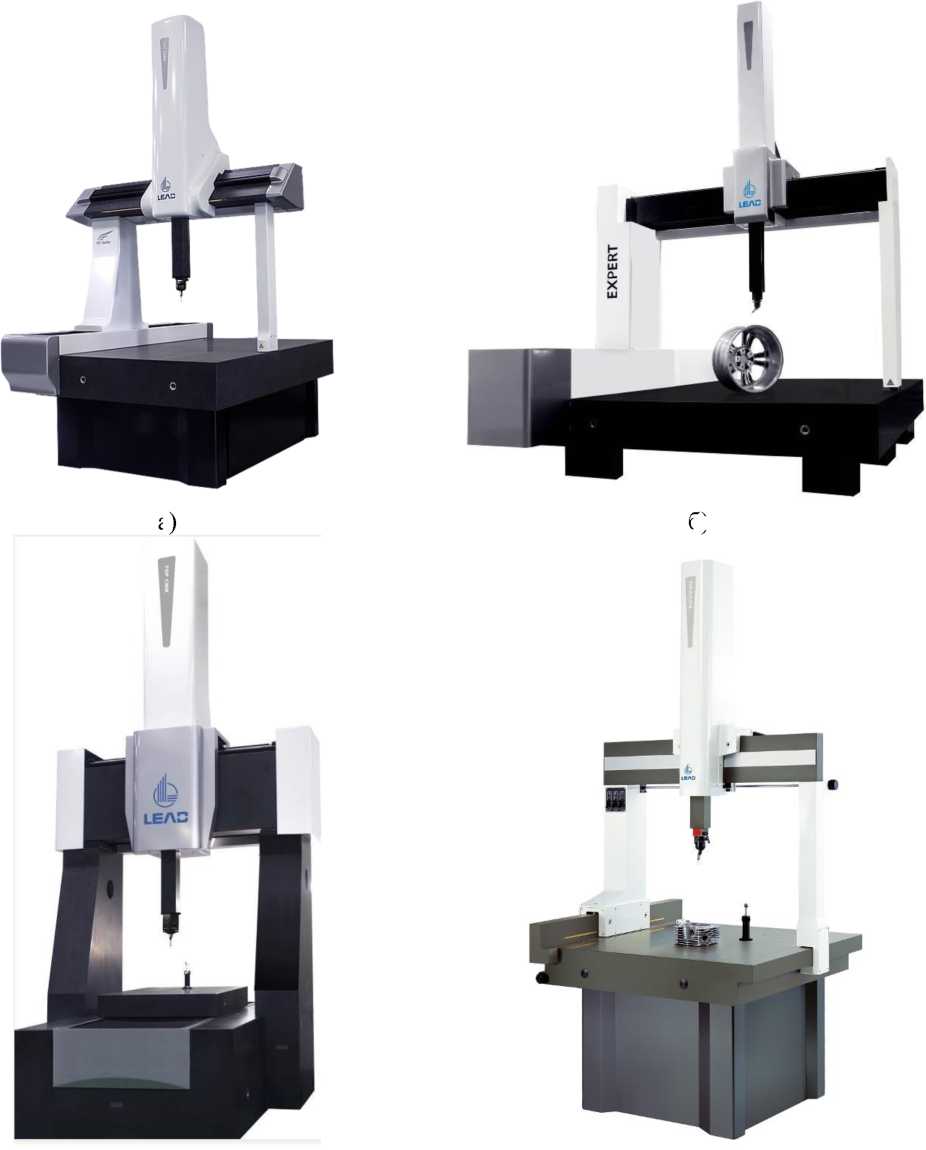

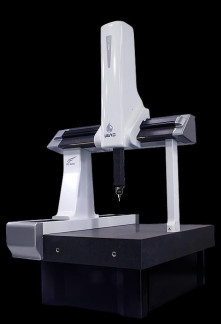

Общий вид машин координатно-измерительных приведены на рисунке 1.
а)
б)
в)
г)
Рисунок 1 - Общий вид машин координатно-измерительных Lead модификаций: а) FLY; б) EXPERT; в) TOP; г) Dragon.
заводского номера и знака утверждения типа средства измерений

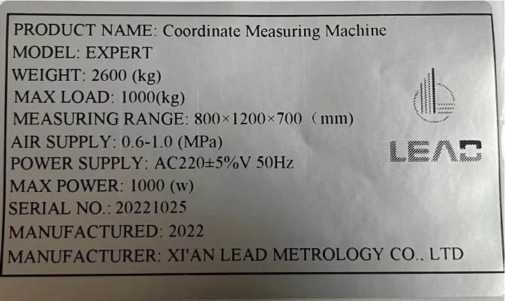

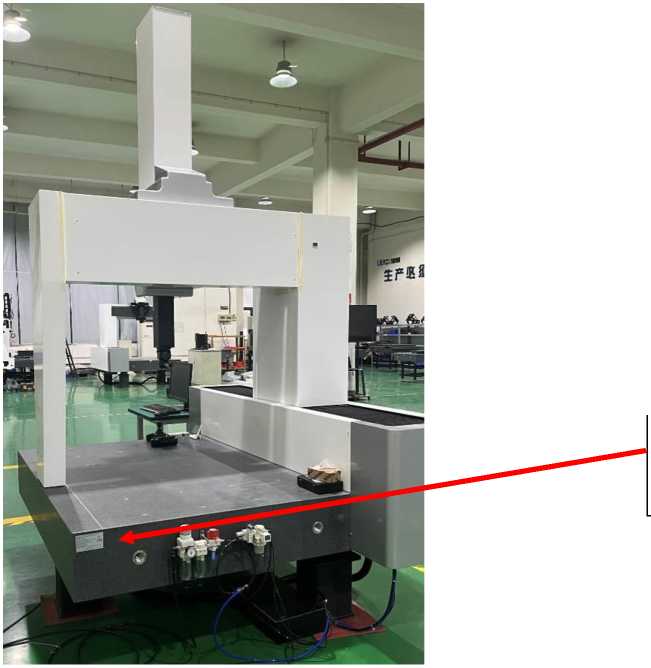

Рисунок 2 - Общий вид и место нанесения идентификационной таблички и знака утверждения типа
Место нанесения
Координатно-измерительные машины работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Visual Dmis |
| Номер версии (идентификационный номер) ПО | не ниже 7.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики КИМ модификации FLY
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 5.6.4 | 8.6.6 | 10.8.6 | 12.8.6 | 15.8.6 | |
| Диапазон измерений линейных размеров, мм, по оси | X | от 0 до 500 | от 0 до 600 | от 0 до 800 | от 0 до 800 | от 0 до 800 |
| Y | от 0 до 600 | от 0 до 800 | от 0 до 1000 | от 0 до 1200 | от 0 до 1500 | |
| Z | от 0 до 400 | от 0 до 600 | от 0 до 600 | от 0 до 600 | от 0 до 600 | |
| Контактный сканирующий датчик SP25/SP80 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,5+L/330) | ±(1,6+L/330) | ±(1,7+L/330) | |||
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | 1,5 | 1,6 | 1,7 | |||
| Контактный датчик TP200 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,7+L/330) | ±(1,8+L/330) | ±(1,9+L/330) | |||
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,1 | ±2,2 | ±2,3 | |||
| Контактный датчик TP20 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,9+L/330) | ±(2,0+L/330) | ±(2,1+L/300) | |||
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,1 | ±2,2 | ±2,3 | |||
| где L - измеряемая длина в мм | ||||||
Таблица 3 - Метрологические характеристики КИМ модификации EXPERT
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 8.6.6 | 12.8.7 | 15.8.7 | 12.10.8 | 15.10.8 | |
| Диапазон измерений линейных размеров, мм, по оси | X | от 0 до 600 | от 0 до 800 | от 0 до 800 | от 0 до 1000 | от 0 до 1000 |
| Y | от 0 до 800 | от 0 до 1200 | от 0 до 1500 | от 0 до 1200 | от 0 до 1500 | |
| Z | от 0 до 600 | от 0 до 700 | от 0 до 700 | от 0 до 800 | от 0 до 800 | |
| Контактный сканирующий датчик SP25/SP80 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,2+L/350) | ±(1,4+L/350) | ±(1,4+L/350) | ±(1,7+L/350) | ±(1,7+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±1,2 | ±1,4 | ±1,4 | ±1,7 | ±1,7 | |
| Контактный датчик TP200 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,6+L/350) | ±(1,8+L/350) | ±(1,9+L/330) | ±(2,1+L/350) | ±(2,1+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±1,8 | ±2,0 | ±2,0 | ±2,3 | ±2,3 | |
| Контактный датчик TP20 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,8+L/350) | ±(2,1+L/330) | ±(2,2+L/350) | ±(2,3+L/350) | ±(2,3+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,0 | ±2,2 | ±2,3 | ±2,5 | ±2,5 | |
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 22.10.8 | 25.10.8 | 30.10.8 | 15.12.10 | 22.12.10 | |
| Диапазон измерений линейных размеров, мм, по оси | X | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1200 | от 0 до 1200 |
| Y | от 0 до 2200 | от 0 до 2500 | от 0 до 3000 | от 0 до 1500 | от 0 до 2200 | |
| Z | от 0 до 800 | от 0 до 800 | от 0 до 800 | от 0 до 1000 | от 0 до 1000 | |
| Контактный сканирующий датчик SP25/SP80 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,7+L/350) | ±(1,7+L/350) | ±(1,7+L/350) | ±(2,1+L/350) | ±(2,1+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±1,7 | ±1,7 | ±1,7 | ±2,1 | ±2,1 | |
| Контактный датчик TP200 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(2,1+L/350) | ±(2,1+L/350) | ±(2,1+L/350) | ±(2,5+L/350) | ±(2,5+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,3 | ±2,3 | ±2,3 | ±2,7 | ±2,7 | |
| Контактный датчик TP20 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(2,3+L/350) | ±(2,3+L/350) | ±(2,3+L/350) | ±(2,7+L/350) | ±(2,7+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,5 | ±2,5 | ±2,5 | ±2,9 | ±2,9 | |
| Наименование характеристики | Значение | |||||
| Типоразмер К | ИМ | 25.12.10 | 30.12.10 | 22.15.10 | 25.15.10 | 30.15.10 |
| Диапазон измерений линейных размеров, мм, по оси | X | от 0 до 1200 | от 0 до 1200 | от 0 до 1500 | от 0 до 1500 | от 0 до 1500 |
| Y | от 0 до 2500 | от 0 до 3000 | от 0 до 2200 | от 0 до 2500 | от 0 до 3000 | |
| Z | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | |
| Контактный сканирующий датчик SP25/SP80 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(2,1+L/350) | ±(2,1+L/350) | ±(2,5+L/350) | ±(2,5+L/350) | ±(2,5+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,1 | ±2,1 | ±2,5 | ±2,5 | ±2,5 | |
| Контактный датчик TP200 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(2,5+L/350) | ±(2,5+L/350) | ±(2,9+L/350) | ±(2,9+L/350) | ±(2,9+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,7 | ±2,7 | ±3,1 | ±3,1 | ±3,1 | |
| Контактный датчик TP20 | ||||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(2,7+L/350) | ±(2,7+L/350) | ±(3,1+L/350) | ±(3,1+L/350) | ±(3,1+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,9 | ±2,9 | ±3,3 | ±3,3 | ±3,3 | |
| Наименование характеристики | Значение | ||||
| Типоразмер КИМ | 22.18.10 | 25.18.10 | 30.18.10 | 40.18.10 | |
| Диапазон измерений | X | от 0 до 1800 | от 0 до 1800 | от 0 до 1800 | от 0 до 1800 |
| линейных размеров, мм, | Y | от 0 до 2200 | от 0 до 2500 | от 0 до 3000 | от 0 до 4000 |
| по оси | Z | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 |
| Контактный сканирующий датчик SP25/SP80 | |||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(2,9+L/350) | ±(2,9+L/350) | ±(2,9+L/350) | ±(2,9+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±2,9 | ±2,9 | ±2,9 | ±2,9 | |
| Контактный датчик TP200 | |||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(3,3+L/350) | ±(3,3+L/350) | ±(3,3+L/350) | ±(3,3+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±3,5 | ±3,5 | ±3,5 | ±3,5 | |
| Контактный датчик TP20 | |||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(3,5+L/350) | ±(3,5+L/350) | ±(3,5+L/350) | ±(3,5+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±3,7 | ±3,7 | ±3,7 | ±3,7 | |
Таблица 4 - Метрологические характеристики КИМ модификации TOP
| Наименование характеристики | Значение | ||||
| Типоразмер КИМ | 8.6.6 | 10.8.6 | 12.8.6 | 12.10.8 | |
| Диапазон измерений линейных размеров, мм, по оси | X | от 0 до 600 | от 0 до 800 | от 0 до 800 | от 0 до 1000 |
| Y | от 0 до 800 | от 0 до 1000 | от 0 до 1200 | от 0 до 1200 | |
| Z | от 0 до 600 | от 0 до 600 | от 0 до 600 | от 0 до 800 | |
| Контактный сканирующий датчик SP25/SP80 | |||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(0,8+L/350) | ±(1,0+L/350) | ±(1,0+L/350) | ±(1,3+L/350) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±0,8 | ±1,0 | ±1,0 | ±1,3 | |
| Контактный датчик TP200 | |||||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,2+L/300) | ±(1,3+L/300) | ±(1,3+L/300) | ±(1,6+L/300) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±1,4 | ±1,5 | ±1,5 | ±1,8 | |
| где L - измеряемая длина в мм | |||||
Таблица 5 - Метрологические характеристики КИМ модификации Dragon
| Наименование характеристики | Значение | |
| Типоразмер КИМ | 6.5.4 | |
| Диапазон измерений линейных размеров, мм, по оси | X | от 0 до 500 |
| Y | от 0 до 600 | |
| Z | от 0 до 400 | |
| Контактный датчик TP20 | ||
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ± (3,5+L/250) | |
| Пределы допускаемой абсолютной погрешности измерительных датчиков, мкм | ±3,9 | |
| где L - измеряемая длина в мм | ||
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 115/230 ±10% 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 70 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
Таблица 7 - Массогабаритные размеры КИМ модификации FLY
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 5.6.4 | 8.6.6 | 10.8.6 | 12.8.6 | 15.8.6 | |
| Габаритные размеры, мм, не более | Длина | 1420 | 1740 | 1940 | 2140 | 2440 |
| Ширина | 1135 | 1420 | 1620 | 1620 | 1620 | |
| Высота | 2310 | 2760 | 2760 | 2760 | 2760 | |
| Масса, кг, не более | 900 | 1300 | 1700 | 1900 | 2200 | |
Таблица 8 - Массогабаритные размеры КИМ модификации EXPERT
| Типоразмер КИМ | Диапазон измерения, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 8.6.6 | 1800 | 1485 | 2730 | 2200 |
| 12.8.7 | 2200 | 1685 | 2930 | 2600 |
| 15.8.7 | 2500 | 1685 | 2930 | 3000 |
| 12.10.8 | 2200 | 1885 | 3130 | 2900 |
| 15.10.8 | 2500 | 1885 | 3130 | 3300 |
| 22.10.8 | 3580 | 1885 | 3130 | 4200 |
| 25.10.8 | 3880 | 1885 | 3070 | 5200 |
| 30.10.8 | 4380 | 1885 | 3070 | 5900 |
| 15.12.10 | 2500 | 2085 | 3530 | 3600 |
| 22.12.10 | 3580 | 2085 | 3560 | 4600 |
| 25.12.10 | 3880 | 2085 | 3470 | 5500 |
| 30.12.10 | 4380 | 2085 | 3470 | 6500 |
| Типоразмер КИМ | Диапазон измерения, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 22.15.10 | 3580 | 2385 | 3470 | 5900 |
| 25.15.10 | 3880 | 2385 | 3470 | 6500 |
| 30.15.10 | 4380 | 2385 | 3470 | 7400 |
| 22.18.10 | 3580 | 2685 | 3470 | 6700 |
| 25.18.10 | 3880 | 2685 | 3470 | 7500 |
| 30.18.10 | 4380 | 2685 | 3470 | 8700 |
| 40.18.10 | 5380 | 2685 | 3470 | 11000 |
Таблица 9 - Массогабаритные размеры КИМ модификации TOP
| Наименование характеристики | Значение | ||||
| Типоразмер КИМ | 8.6.6 | 10.8.6 | 12.8.6 | 12.10.8 | |
| Габаритные размеры, мм, не более | Длина | 2170 | 2570 | 2970 | 2970 |
| Ширина | 1590 | 1790 | 1790 | 1990 | |
| Высота | 3450 | 3450 | 3450 | 3850 | |
| Масса, кг, не более | 5000 | 6300 | 6900 | 7600 | |
Таблица 10 - Массогабаритные размеры КИМ модификации Dragon
| Наименование характеристики | Значение | |
| Типоразмер КИМ | 6.5.4 | |
| Габаритные размеры, мм, не более | Длина | 1020 |
| Ширина | 954 | |
| Высота | 2200 | |
| Масса КИМ, кг, не более | 550 | |
наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная (модификация и типоразмер в соответствии с заказом) | Lead | 1 шт. |
| Контроллер | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Измерительный датчик | SP25 / SP80 / TP200 / TP20 | 1 шт. |
| Система термокомпенсации (по заказу) | - | 1 шт. |
| Поворотный столик (по заказу) | - | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Руководство пользователя ПО Visual Dmis** | - | 1 экз. |
| * - модель определяется договором поставки. * * - в электронном виде | ||
приведены в разделе «Эксплуатация КИМ» документа «Машины координатно-измерительные Lead. Руководство по эксплуатации» и в документе «Руководство пользователя Visual Dmis».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Xi'an Lead Metrology Co., Ltd., Китай.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
