| Номер в госреестре | 89821-23 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | IT |
| Изготовитель | Общество с ограниченной ответственностью "Институт Теплоэнергетики" (ООО "Институт Теплоэнергетики"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические IT (далее - контроллеры) предназначены для измерений сигналов от первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, измерений количества импульсов, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, для преобразований сигналов в цифровой код с целью дальнейшего вычисления значений энергетических параметров, сбора, хранения, обработки, контроля и передачи полученной информации в автоматизированных системах учета энергоносителей по проводным и беспроводным каналам связи и управления исполнительными механизмами, для воспроизведений аналоговых сигналов в виде силы и напряжения постоянного тока.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (АЦП) сигналов силы и напряжения постоянного тока, количества импульсов, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, цифроаналоговом преобразовании (ЦАП) сигналов силы и напряжения постоянного тока с целью дальнейшего вычисления значений энергетических параметров, сбора, хранения, обработки, контроля и передачи полученной информации в автоматизированных системах учета энергоносителей по проводным и беспроводным каналам связи и управления исполнительными механизмами.
Контроллеры являются проектно-компонуемыми изделиями, которые проектируются для конкретных объектов.
Контроллеры представляют собой процессорный модуль и подключаемые к нему модули ввода-вывода в пластиковых корпусах, которые крепятся на профильную DIN рейку, привинчиваемую к задней стенке монтажного шкафа. Электрическое соединение модулей осуществляется через разъемы базового модуля, объединенные в общую шину. В состав контроллера входит блок питания IT-8011.
Для связи с компонентами, периферийными устройствами, первичными измерительными преобразователями контроллеры имеют встроенную поддержку интерфейсов RS-232, RS-485, Ethernet.
Контроллеры выпускаются в следующих модификациях: процессорные модули IT-PLC-400, IT-PLC-510, IT-PLC-511 в составе с модулями IT-3604, IT-3624, IT-3644, IT-3654, IT-3664, IT-3674, IT-3804, IT-3814, IT-3822, IT-3832, IT-3844, IT-3854, IT-3864, IT-3874, IT-1502, IT-4602, IT-4622, IT-4642, IT-4652, IT-4662, IT-4672, IT-4674.
Заводской номер в виде цифро-буквенного обозначения наносится на боковую сторону контроллеров любым технологическим способом.
Общий вид контроллеров с указанием места нанесения заводского номера, места нанесения знака утверждения типа представлен на рисунках 1-3. Нанесение знака поверки на контроллеры не предусмотрено. Пломбирование мест настройки (регулировки) контроллеров не
предусмотрено.

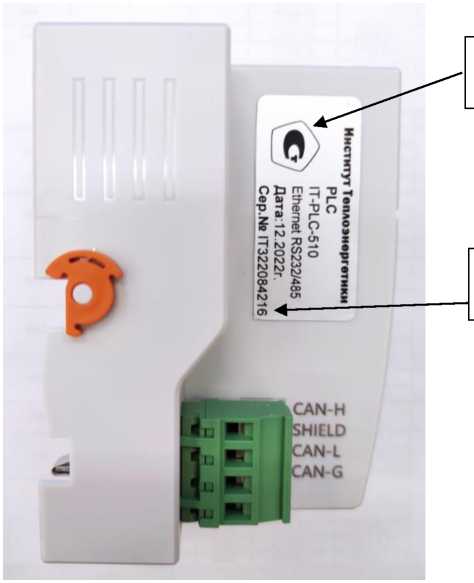

Место нанесения знака
утверждения типа
заводского номера

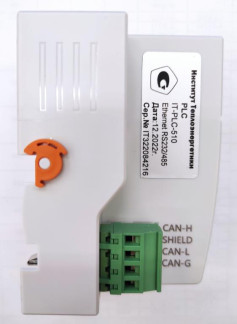

Рисунок 1 - Общий вид контроллеров с указанием места нанесения заводского номера, места нанесения знака утверждения типа
Место нанесения
Рисунок 2 - Общий вид контроллеров спереди
Рисунок 3 - Общий вид контроллеров сбоку
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (далее - ВПО) и внешнее программное обеспечение и (далее - ПО), устанавливаемое на персональный компьютер.
ВПО делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ВПО, влияющая на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Метрологически значимая часть ВПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю) и механического пломбирования. Метрологические характеристики контроллеров нормированы с учетом метрологически значимой часть ВПО.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики контроллеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование | CodeSys | IT-Test |
| Номер версии (идентификационный номер), не ниже | 3.5 | V1.1 |
| Цифровой идентификатор ПО | _ | _ |
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Тип модуля | Количество каналов | Диапазон измерений входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к диапазону измерения/ воспроизведения) погрешности измерений, % |
| Модуль аналогового ввода IT-3644 | 4 | от 0 до 20 мА | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3654 | 4 | от 4 до 20 мА | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3604 | 4 | от -5 до 5 В | 16 бит | ±0,1 |
Продолжение таблицы 2
| Тип модуля | Количество каналов | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к диапазону измерения/ воспроизведения) погрешности измерений, % |
| Модуль аналогового ввода IT-3624 | 4 | от -10 до 10 В | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3664 | 4 | от 0 до 5 В | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3674 | 4 | от 0 до 10 В | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-38041) | 4 | Pt1002) (от 18,52 до 280,98 Ом) | 16 бит | ±0,1 |
| Модуль аналогового ввода ГТ-38141) | 4 | Pt10002) (от 185,2 до 2809,8 Ом) | 16 бит | ±0,1 |
| Модуль аналогового ввода ГТ-38223) | 2 | Pt1002) (от 18,52 до 280,98 Ом) | 16 бит | ±0,1 |
| Модуль аналогового ввода ГТ-38323) | 2 | Pt10002) (от 185,2 до 2809,8 Ом) | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3844 | 4 | K4) (от -5,891 до 37,326 мВ) | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3854 | 4 | S5) (от -0,236 до 8,449 мВ) | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3864 | 4 | Тб) (от -5,б03 до 17,819 мВ) | 16 бит | ±0,1 |
| Модуль аналогового ввода IT-3874 | 4 | J6) (от -7,890 до 19,090 мВ) | 16 бит | ±0,1 |
| Модуль аналогового ввода ГГ-1502 | 2 | от 0 до 99999997) | 16 бит | ±1 (Д, имп.) Абсолютная погрешность измерений |
| Модуль аналогового вывода IT-4602 | 2 | 16 бит | от -5 до 5 В | ±0,1 |
Продолжение таблицы 2
| Тип модуля | Количество каналов | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к диапазону измерения/ воспроизведения) погрешности измерений, % |
| Модуль аналогового вывода IT-4622 | 2 | 16 бит | от -10 до 10 В | ±0,1 |
| Модуль аналогового вывода IT-4642 | 2 | 16 бит | от 0 до 20 мА | ±0,1 |
| Модуль аналогового вывода IT-4652 | 2 | 16 бит | от 4 до 20 мА | ±0,1 |
| Модуль аналогового вывода IT-4662 | 2 | 16 бит | от 0 до 5 В | ±0,1 |
| Модуль аналогового вывода IT-4672 | 2 | 16 бит | от 0 до 10 В | ±0,1 |
| Модуль аналогового вывода IT-4674 | 4 | 12 бит | от 0 до 10 В | ±0,1 |
| 1) Двухпроводная схема подключения термопреобразователей сопротивления. 2) Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009. В скобках указан диапазон измерений сопротивления согласно ГОСТ 6651-2009, соответствующий диапазону измерений температуры от минус 200 до 500 °С. 3) Трехпроводная схема подключения термопреобразователей сопротивления. 4) Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001. В скобках указан диапазон измерений напряжения согласно ГОСТ Р 8.585-2001, соответствующий диапазону измерений температуры от минус 200 до 900 °С. 5) Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001. В скобках указан диапазон измерений напряжения согласно ГОСТ Р 8.585-2001, соответствующий диапазону измерений температуры от минус 50 до 900 °С. 6) Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001. В скобках указан диапазон измерений напряжения согласно ГОСТ Р 8.585-2001, соответствующий диапазону измерений температуры от минус 200 до 900 °С. 7) При максимальной частоте следования импульсов 200 кГц. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±1 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от -40 до +85 от 0 до 95 (без конденсации) |
| Габаритные размеры, мм, не более - длина - ширина - глубина | 100 69 12 |
| Масса, кг, не более | 0,350 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на боковую сторону контроллеров любым технологическим образом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический IT | _ | 1 шт. |
| Руководство по эксплуатации | П’-РЬС.002.00.РЭ | 1 экз. |
| Паспорт | IT-PLC511.001.nC1) IT-PLC510.001.nC1) IT-PLC400.001.nC1) | 1 экз. |
| 1) В зависимости от модификации процессорного модуля. | ||
приведены в разделе 1 «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации П’-РЬС.002.00.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.85-002-46629097-2022 «Контроллеры программируемые логические IT. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
