| Номер в госреестре | 89824-23 |
| Наименование СИ | Течеискатели масс-спектрометрические гелиевые |
| Обозначение типа СИ | ZQJ-Vactron |
| Изготовитель | KYKY Technology Co., LTD., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Течеискатели масс-спектрометрические гелиевые ZQJ-Vactron (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
Принцип действия течеискателей основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа.
В корпусе течеискателя находятся масс-спектрометрический анализатор (далее - анализатор), настроенный на регистрацию ионов гелия в качестве пробного газа, вакуумная система в сборе, высоковакуумный насос. Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя. Молекулы газа, попадая в анализатор, ионизируются ионным источником. Данные положительно заряженные частицы ускоряются в магнитном поле по окружности, радиус которой зависит от относительной атомной массы иона. При выборе массы гелия (по умолчанию) только ионы гелия могут проходить через фильтр и достигать ионного коллектора, на котором измеряется поток ионов, в виде электрического сигнала.
Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью панели управления.
В течеискателях предусмотрены режимы измерений по входу течеискателя: «Вакуум. метод» - «Нормальный», «Вакуум. метод» - «Массивная течь», переключение между которыми осуществляется в автоматическом или в ручном режиме. Также в течеискателях реализован режим поиска течей «Методом щупа».
Течеискатели выпускаются в пяти исполнениях ZQJ-Vactron-3200, ZQJ-Vactron-3200I, ZQJ-Vactron-3200K, ZQJ-Vactron-3200G, ZQJ-Vactron-3200U. Течеискатель ZQJ-Vactron-3200 -базовое исполнение течеискателя с встроенным вакуумным насосом, ZQJ-Vactron-3200I - течеискатель без встроенного насоса, ZQJ-Vactron-3200K - течеискатель с внешним масляным насосом на транспортировочной тележке, ZQJ-Vactron-3200G - течеискатель с внешним безмасляным насосом на транспортировочной тележке , ZQJ-Vactron-3200U - течеискатель с встроенным безмасляным насосом.
Пломбировка корпуса течеискателя не предусмотрена.
Заводской номер течеискателя наносится в формате буквенно-цифрового обозначения на корпус течеискателя методом наклейки.
Нанесение знака поверки на корпус течеискателя не предусмотрено.
Общий вид течеискателя представлен на рисунке 1 (без тележки) и рисунке 2 (с тележкой). Место нанесения маркировки течеискателя представлено на рисунке 3. Маркировка течеискателя представлена на рисунке 4.

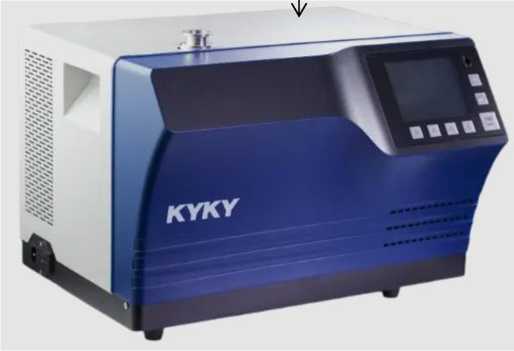

Рисунок 1 - Общий вид течеискателей масс-спектрометрических гелиевых исполнения ZQJ-Vactron-3200, ZQJ-Vactron-3200I, ZQJ-Vactron -3200U

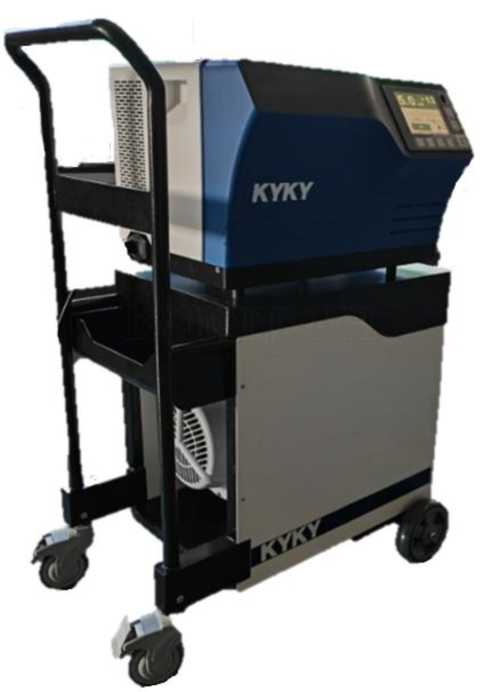

Рисунок 2 - Общий вид течеискателей масс-спектрометрических гелиевых исполнения ZQJ-Vactron-3200K и ZQJ-Vactron-3200G
Место нанесения маркировки
Рисунок 3 - Место нанесения маркировки
■ Ж ■ 1Ж ■ KYKY TECHNOLOGY СО., LTD.
Течеискатель масс-спектрометрический
гелиевый ZQJ-Vactron
Исполнение: ZQJ-Vactron-3200 ---------------
Параметры электропитания: (220+22) В, (50+1) Гц Производитель: KYKY Technology Со., LTD.
Адрес производства: No.13 BeiErTiao ZhongGuanCun, Beijing, P. R. China
Представительство в России: ООО ВАКТРОН, info@vactron.org, 8 (812) 989-04-49, www.vatron.org
Год производства: 2023 Заводской номер: ВС09013002 <■
Место указания исполнения течеискателя
Место указания заводского номера
Рисунок 4 - Маркировка течеискателя
Течеискатели имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для: управления работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов) и масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия); автоматической диагностики состояния течеискателя; приема и обработки измерительной информации от модуля масс-спектрометрического анализатора; формирования выходных сигналов и передачи их на экран.
Метрологически значимым является ПО микропроцессора течеискателя, влияние метрологически значимого ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО течеискателя представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | v.CPU |
| Номер версии (идентификационный номер) ПО, не ниже | 3.7.18 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с (1): - в режиме «Вакуум. метод» - «Нормальный» - в режиме «Вакуум. метод» - «Массивная течь» | от 140-12 до 1-10"1 от 140-9 до 1-10-1 |
| Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, % - в режиме «Вакуум. метод» - «Нормальный» - при работе в режиме «Вакуум. метод» - «Массивная течь» | ± (0,15 + Qнпи ' Q. м (3)>100 ± 50 |
| (1) Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа. (2) ^^нпи - значение нижнего предела измерений (3^ изм - значение измеренного потока | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний потока газа в вакууме в режиме «Метод щупа», 1кгм3/с | от 540-9 до 140-2 |
| Габаритные размеры, мм, не более (без учёта габаритов транспортировочной тележки): | |
| - длина | 545 |
| - высота | 380 |
| - ширина | 430 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 15000 |
| Средний срок службы, лет | 12 |
наносится типографским способом на титульный лист паспорта течеискателя.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Течеискатель масс-спектрометрический гелиевый | в соответствии с заказом | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 шт. |
приведены в разделе «Принцип работы и режимы течеискателя» руководства по эксплуатации «Течеискатели масс-спектрометрические гелиевые ZQJ-Vactron. Руководство по эксплуатации».
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод
течеискания. Общие требования;
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-
спектрометрического метода контроля герметичности;
Стандарт организации. Течеискатели масс-спектрометрические гелиевые ZQJ-Vactron.
