| Номер в госреестре | 89825-23 |
| Наименование СИ | Комплекс эталонный |
| Обозначение типа СИ | ЭК КВ13 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан" (ФБУ "ЦСМ им. А.М. Муратшина в Республике Башкортостан"), г. Уфа |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс эталонный ЭК КВ13 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
К комплексам данного типа относится комплекс эталонный ЭК КВ13 с заводским номером ЦСМРБ2.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного или частотомера электронносчетного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

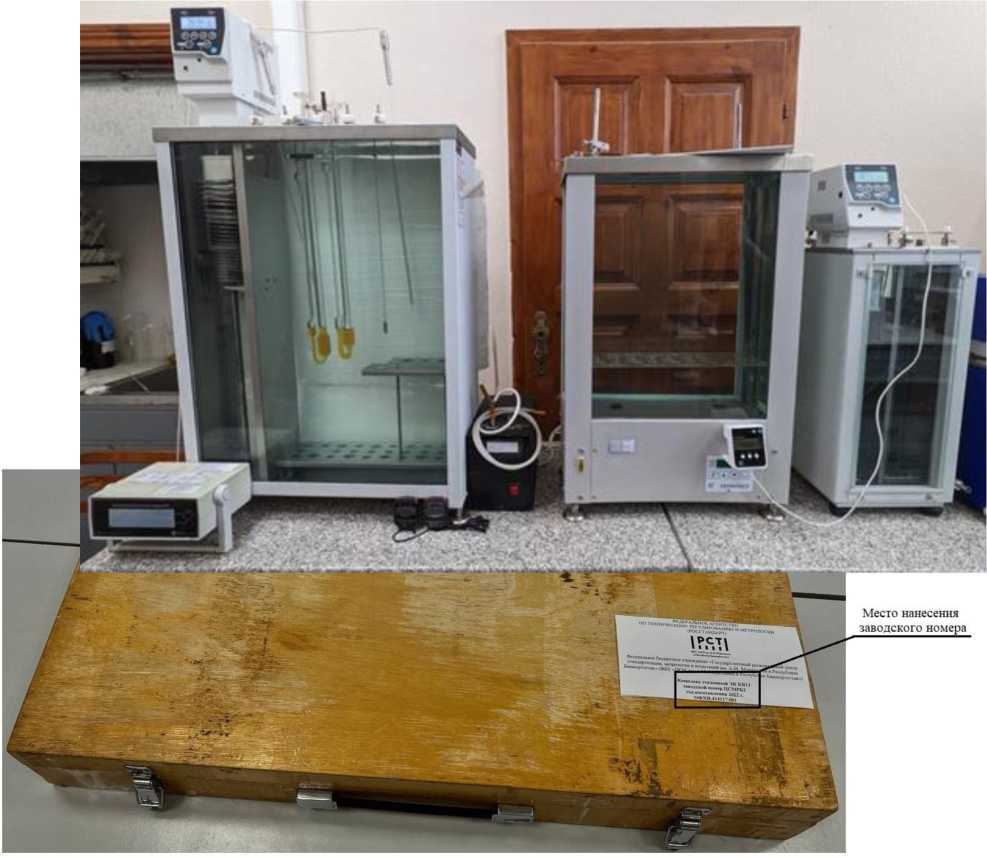

Общий вид комплекса представлен на рисунке 1.
Наименование комплекса, заводской номер и год изготовления приведены в документе ОФХИ.414117.001РЭ «Комплекс эталонный ЭК КВ13. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
Таблица 1 - Состав ЭК КВ13
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Комплекс эталонный, в составе: | ЭК КВ 13 | 1 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 88934-23 | - | 13 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83764-21 | - | 5 шт. |
| Термометры ртутные стеклянные для точных измерений, регистрационный номер 2850-87 | ТР 1 | 2 шт. |
| Термометр лабораторный электронный, регистрационный номер 69551-17 | LTA | 1 шт. |
| Термометр сопротивления платиновый эталонный, регистрационный номер 11804-99 | ПТС-10М | 1 шт. |
| Секундомеры электронные, регистрационный номер 4415416 | Интеграл С-01 | 2 шт. |
| Секундомер электронный, регистрационный номер 44154-10 | Интеграл С-01 | 1 шт. |
| Измеритель-регулятор температуры многоканальный прецизионный, регистрационный номер 19736-05 | МИТ 8 | 1 шт. |
| Термостат «Термотест-вязкость» | - | 1 шт. |
| Термостат жидкостный серии МАСТЕР | ВИС-Т-06-01 | 1 шт. |
| Термостат жидкостный серии МАСТЕР | ВИС-Т-11 | 1 шт. |
| Вспомогательное оборудование | - | 1 комп. |
| Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления эталонного, термометра лабораторного электронного, преобразователя сигналов ТП и ТП прецизионного, секундомеров электронных и частотомеров электронносчетных на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ 13 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ 13 как их неотъемлемая часть. 2. Допускается замена термостатов на аналогичные с метрологическими характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец ЭК КВ 13 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ 13 как их неотъемлемая часть. | ||

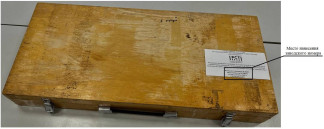

Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 100,00 °С, мм2/с | от 0,4 до 100000,0 |
| Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 100,00 °С, мм2/с | от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 100000,0 |
| Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 100000,0 мм2/с | ±0,15 ±0,20 ±0,25 |
Таблица 3 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Срок службы, лет Наработка до отказа, ч, не менее | 24 30000 |
на титульный лист руководства по эксплуатации ОФХИ.414117.001РЭ типографическим способом.
Таблица 4 - Комплектность ЭК КВ13
| Наименование | Обозначение | Количество |
| Комплекс эталонный | ЭК КВ 13 | 1 шт. |
| Комплекс эталонный ЭК КВ 13. Руководство по эксплуатации | ОФХИ.414117.001РЭ | 1 экз. |
приведены в п. 2 «Использование по назначению ЭК КВ13» документа ОФХИ.414117.001РЭ «Комплекс эталонный ЭК КВ13. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
