| Номер в госреестре | 89826-23 |
| Наименование СИ | Виброметры |
| Обозначение типа СИ | Автон |
| Изготовитель | Акционерное общество "Автограф" (АО "Автограф"), г. Йошкар-Ола |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры Автон (далее - виброметры) предназначены для измерений среднеквадратического значения (далее - СКЗ) виброскорости, воздействующей на узлы различных машин и оборудования, преобразования полученных сигналов в цифровое значение, контроля полученных значений и передачи их клиентам.
Виброметры состоят из преобразователя измерительного и, в зависимости от модификации, одного или двух первичных преобразователей вибрации (вибропреобразователей). Принцип действия при измерении вибрации заключается в регистрировании показаний трехосевого микроэлектромеханического цифрового сенсора, чувствительного к ускорению, и последующего преобразования в значение виброскорости.
Преобразователь измерительный выполнен в цилиндрическом корпусе из поликарбоната, закрытом с одного из торцов металлической частью с установленными в ней кабельными вводами для подключения вибропреобразователей и термопреобразователей на кабеле с возможностью заключения кабеля в трубу гофрированную полимерную. Внутри корпуса размещены электронное устройство обработки сигналов с первичных преобразователей, совмещенное с устройством радиосвязи, и элемент питания типа «D» с номинальным напряжением 3 В.
Оболочки обеспечивают защиту от проникновения пыли, твердых частиц и влаги в соответствии со степенью защиты IP68 по ГОСТ 14254-2015.
Виброметры Автон выпускаются в следующих модификациях: А605, А605-10, А605-20 и А605-30, которые отличаются количеством первичных преобразователей. Виброметры Автон модификаций А605 и А605-10 имеют в своем составе один вибропреобразователь, модификаций А605-20 и А605-30 - два вибропреобразователя. Виброметры Автон модификаций А605-10 и А605-30 дополнительно комплектуются одним и двумя термопреобразователями соответственно.
Виброметры Автон имеют взрывозащищенную версию с маркировкой взрывозащиты 0Ex ia LLC T4 Ga X.

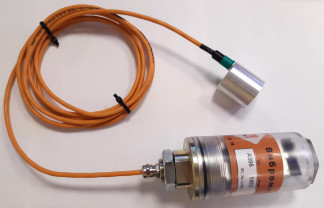

Общий вид виброметров с указанием места нанесения заводского номера приведен на рисунке 1. Заводской номер в числовом формате наносится на этикетку, установленную на корпусе виброметра, типографским способом.
Пломбирование виброметров не предусмотрено.
Конструкция средства измерений не предусматривает нанесение знака поверки на виброметры.
б) модификация А605-10
Место нанесения заводского номера и знака утверждения типа
в) модификация А605-20
г) модификация А605-30
Рисунок 2 - Общий вид виброметров Автон с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) виброметров Автон состоит из встроенного и автономного ПО.
Встроенное, метрологически значимое, ПО «загружается в электронное устройство виброметра на предприятии-изготовителе во время производственного цикла и предназначено для обработки и передачи результатов измерений на систему верхнего уровня. Встроенное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Автономное ПО с метрологически значимой частью предназначено для взаимодействия с виброметрами. Программирование и чтение результатов измерений выполняются по радиоканалу, соответствующему спецификации Bluetooth Low Energy и обеспечивающему передачу цифровых данных. ПО может быть использовано для считывания результатов измерений, а также предназначено для проведения первичных и периодических поверок виброметров.
Идентификационные данные встроенного и автономного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | A600.hex |
| Номер версии (идентификационный номер ПО) | не ниже 10621 |
| Цифровой идентификатор ПО | 1595394323 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Автономное ПО | |
| Идентификационное наименование ПО | A6xxClient40.dll |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | 209995982 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нормированная ось регистрации сигнала вибрации | X |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Г ц | от 10 до 1000 |
| Диапазон измерений СКЗ виброскорости на базовой частоте, мм/с | от 0,5 до 100 |
| Базовая частота, Гц | 80 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте, % - в диапазоне от 0,5 до 1 мм/с - в диапазоне от 1 до 100 мм/с | ±10 ±5 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты в диапазоне рабочих частот, % - от 10 до 20 Гц - св. 20 до 500 Гц - св. 500 до 1000 Гц | от -20 до +10 ±10 от -20 до +10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры корпуса (длина х диаметр), мм, не более - A605 - A605-10, A605-20, A605-30 | 166 х 63 150 х 63 |
| Габаритные размеры вибропреобразователя (длина х диаметр), мм, не более - корпус без учета защитного кембрика для кабеля - корпус с учетом защитного кембрика для кабеля | 39 х 38 76 х 38 |
| Длина кабеля, м | от 1 до 10 |
| Масса вибропреобразователя, г, не более | 100 |
| Масса корпуса, кг, не более | 0,85 |
| Масса виброметра с кабелем 10 м, кг, не более | 2,7 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (при плюс 25°C и более низких температурах, без конденсации влаги), %, не более | от -40 до +60 98 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP68 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X |
| Средняя наработка на отказ, ч | 87 000 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на этикетку, прикрепленную на корпус виброметра, и на титульные листы паспорта, руководства по эксплуатации и формуляра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброметр | Автон | 1 шт. |
| Программное обеспечение | - | 1 экз. |
| Паспорт изделия | A605.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | A605.00.00 РЭ | 1 экз. |
| Формуляр | A605.00.00 ФО | 1 экз. |
| Радиоинтерфейс Автон | - | 1 шт. |
приведены в разделе 2 «Эксплуатация» руководства по эксплуатации A605.00.00 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-002-72506490-2022 Виброметры Автон. Технические условия.
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
