| Номер в госреестре | 89827-23 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | DMF |
| Изготовитель | "Beijing Sincerity Automatic Equipment CO, LTD", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые DMF (далее - расходомеры) предназначены для измерений массового расхода (массы), а также вычислений объемного расхода (объема) жидкости.
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотного или импульсного выхода, токового выхода, цифрового выхода (RS485), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в двух модификациях: DMF-1-U и DMF-1-V, которые отличаются друг от друга формой трубок ППР.
Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и свинцовой пломбы.

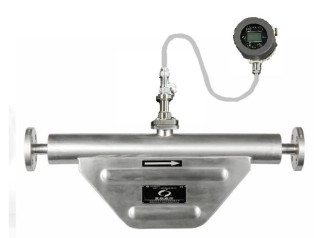

Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Серийный номер расходомеров наносится на шильдик в буквенно-цифровом формате методом лазерной гравировки в соответствии с рисунком 3.
а)
б)
в) г)

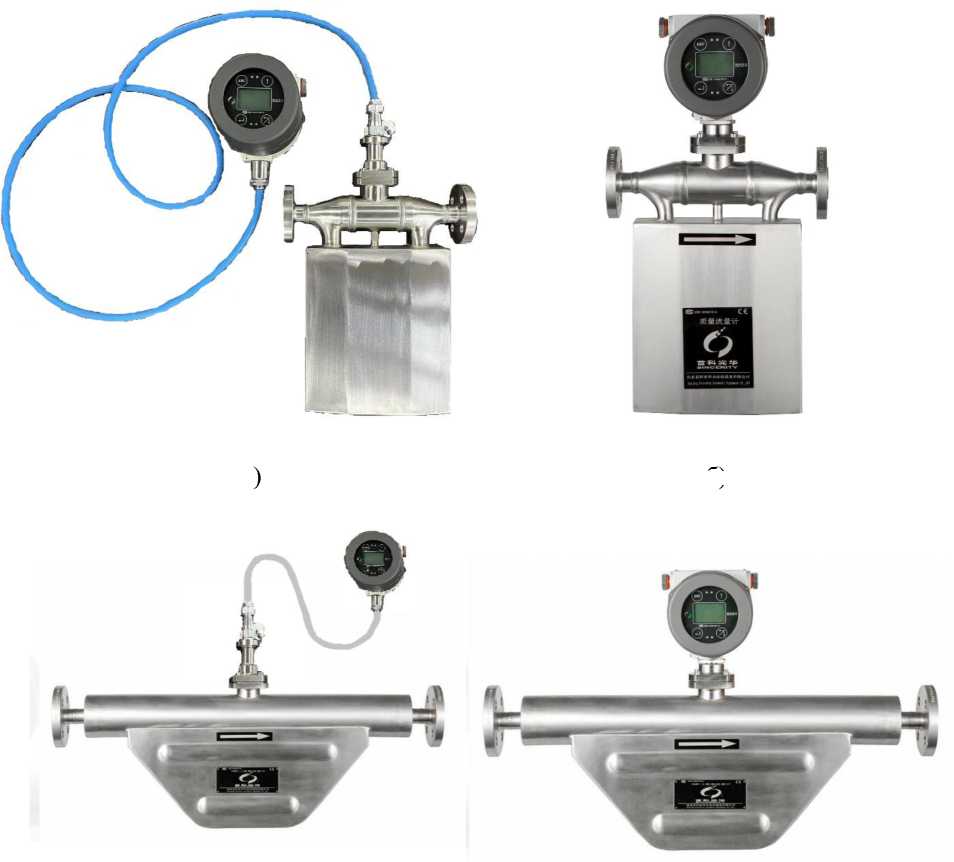

Рисунок 1 - Общий вид расходомеров массовых DMF: а) раздельное исполнение модификации DMF-1-U;
б) интегральное исполнение модификации DMF-1-U;
в) раздельное исполнение модификации DMF-1-V;
г) интегральное исполнение модификации DMF-1-V
Место пломбировки
от несанкционированного доступа

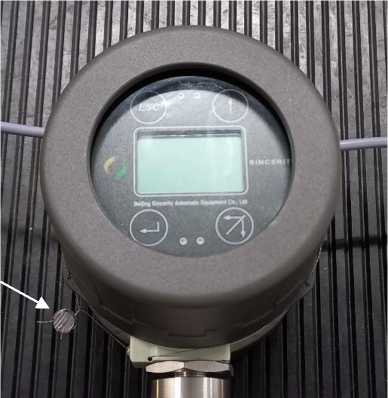

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место нанесения
серийного номера
Место нанесения знака утверждения типа

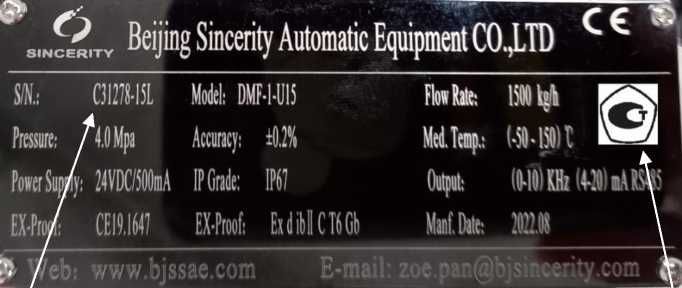

Рисунок 3 - Место нанесения знака утверждения типа и серийного номера
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на жидкокристаллическом дисплее, обмен информацией с внешними устройствами.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | V91-71-01-103 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные диаметры (DN) | В соответствии с таблицами 3 и 4 |
| Максимальные массовые расходы жидкости, т/ч | В соответствии с таблицами 3 и 4 |
| Максимальный объёмный расход жидкости, м3/ч | В соответствии с таблицами 3 и 4 |
| Пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкости1), % | ±0,15; ±0,2 |
| Пределы допускаемой относительной погрешности при измерении объема и объемного расхода жидкости1), % | ±0,15; ±0,2 |
| Стабильность нуля, Z, кг/ч | В соответствии с таблицами 3 и 4 |
| Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования массового (объемного) расхода в токовый выходной сигнал, % | ±0,5 |
| 1) В зависимости от заказа | |
Таблица 3 - Максимальные расходы и стабильность нуля у расходомеров модификации DMF-1-U
| DN | Максимальный массовый расход жидкости, кг/ч | Максимальный объемный расход жидкости, дм3/ч | Стабильность нуля, Z, кг/ч |
| 10 | 500 | 500 | ±0,15 |
| 15 | 1500 | 1500 | ±0,45 |
| 20 | 3000 | 3000 | ±0,9 |
| 25 | 10000 | 10000 | ±3,0 |
| 40 | 20000 | 20000 | ±6,0 |
| 50 | 30000 | 30000 | ±9,0 |
| 65 | 50000 | 50000 | ±15,0 |
| 80 | 100000 | 100000 | ±30,0 |
| 100 | 150000 | 150000 | ±45,0 |
| 125 | 200000 | 200000 | ±60,0 |
| 150 | 500000 | 500000 | ±150,0 |
| 200 | 700000 | 700000 | ±210,0 |
Таблица 4 - Максимальные расходы и стабильность нуля у расходомеров модификации DMF-1-V
| DN | Максимальный массовый расход жидкости, кг/ч | Максимальный объемный расход жидкости, дм3/ч | Стабильность нуля, Z, кг/ч |
| 10 | 1000 | 1000 | ±0,3 |
| 15 | 3500 | 3500 | ±1,05 |
| 20 | 5500 | 5500 | ±1,65 |
| 25 | 20000 | 20000 | ±6,0 |
| 50 | 40000 | 40000 | ±12,0 |
| 65 | 50000 | 50000 | ±15,0 |
| 80 | 100000 | 100000 | ±30,0 |
| 100 | 200000 | 200000 | ±60,0 |
| 125 | 300000 | 300000 | ±90,0 |
| 150 | 500000 | 500000 | ±150,0 |
| 200 | 700000 | 700000 | ±210,0 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |
| DMF-1-U | DMF-1-V | |
| Диапазон температур измеряемой среды, °С | от -50 до +150 | |
| Давление измеряемой среды, МПа, не более | 10 | |
| Напряжение питания переменного тока частотой 50 Гц, В | от 99 до 250 | |
| Напряжение питания постоянного тока, В | от 18 до 30 | |
| Габаритные размеры ВП, мм, не более -длина | 156 | |
| -ширина | 130 | |
| -высота | 180 | |
| Габаритные размеры интегрального исполнения, мм, не более -длина | 1140 | 1830 |
| -ширина | 370 | 265 |
| -высота | 1515 | 845 |
| Масса, кг, не более | 240 | 360 |
| Условия эксплуатации: - температура окружающей среды для ВП, °С | от -41 до +80 | |
| - температура окружающей среды для ПНР, °С | от -41 до +50 | |
| - относительная влажность воздуха, при 35 °С, % | 95 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Маркировка взрывозащищенности по ГОСТ 31610.0-2014 | 1Ex db ib IIC T6...T2 Gb | |
| Класс защиты по ГОСТ 14254-2015 | IP67 | |
| Средняя наработка на отказ, ч | 87600 | |
| Средний срок службы, лет | 10 | |
наносится на шильдик методом наклеивания в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер массовый DMF | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
приведены в п. 3.2 руководства по эксплуатации на расходомеры массовые DMF.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Техническая документация «Beijing Sincerity Automatic Equipment CO, LTD», Китай.
