Комплекс автоматизированный измерительно-управляющий КИ-Пермская ГРЭС-1 Обозначение отсутствует, 89828-23

Назначение

Комплекс автоматизированный измерительно-управляющий КИ-Пермская ГРЭС-1 (далее — комплекс) предназначен для измерений сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, пара, воздуха, природного газа), потребляемых или получаемых в процессе работы энергоблока ст.№ 1 Пермской ГРЭС.

Описание

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУ ТП) тепломеханического оборудования (далее - ТМО) энергоблока станционного №1 Пермской ГРЭС и включает в себя измерительно-управляющую часть системы автоматизированного управления оборудованием энергоблока.

Комплекс обеспечивает измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе измерительной информации от первичных измерительных преобразователей, работающих в составе оборудования ТМО энергоблока ст.№1 Пермской ГРЭС, в том числе:

- оборудования котла;

- оборудования паровой турбины (далее - ПТ);

- общеблочного и вспомогательного оборудования энергоблока.

Комплекс представляет собой совокупность технических средств, в том числе:

1. оборудования нижнего уровня, обеспечивающего основные функции системы по сбору информации и выдаче управляющих воздействий на исполнительные механизмы и состоящее из приборных стоек (шкафов автоматизации) ТПТС-НТ, с установленными программно-техническими средствами ТПТС-НТ:

- измерительных модулей ТПТС55.1661, ТПТС55.1662, станциями ввода-вывода (СВВ) с интерфейсными модулями (ИМ) и модулями связи с процессом (МСП), (регистрационный № 56645-14). Измерительные модули осуществляют циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры автоматизации (ПА) комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet";

- линий связи соединяющих измерительные модули ТПТС-НТ с датчиками;

2. Оборудование верхнего уровня представления информации, оперативного контроля и управления, анализа текущей и ретроспективной информации реализован на базе ПО Alpha Platform в составе:

- Трех резервированных Альфа-серверов котла, паровой турбины(ПТ) и электротехнического оборудования (ЭТО), реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;

- Сервера, он же инженерная станция GET-R1, с предустановленным специализированным инженерным ПО GET-R1, необходимым для загрузки кодов прикладной программы в программируемые измерительные модули и настроечных параметров функций МСП, наладки и проверки, а также документирования конфигурации системы

- Автоматизированных рабочих мест (АРМ) оперативного и обслуживающего персонала, реализованных на базе персональных компьютеров, которые получают информацию от резервированных серверов по отказоустойчивой промышленной локальной сети Industrial Ethernet АСУТП энергоблока №1 и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1.

Комплекс обеспечивает измерение сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:

- расхода газов, воздуха, пара, воды, конденсата м3/ч, м3/с, кг/с;

- давлений газов, воздуха, пара, воды, конденсата, масла, Па, кПа, МПа;

- температуры воздуха, газов, воды, конденсата, пара, масла, металла, °С;

- уровня жидкости, масла, м, мм;

- силы, напряжения и мощности электрического тока, А; кА, В, кВ, МВт, Мвар;

- скорости вращения, величины вибрации и осевого сдвига ротора, искривления ротора, расширения металла, об/м, мм, мм/с;

- концентрации CH4, О2, СО, NOx в отходящих газах, %, ppm;

- содержания pH и электропроводности в жидких средах котла энергоблока, рН, мСм/см;

- концентраций H2SO4, Na, NaOH, NaCl, Fe, в жидких средах котла, %, мкг/л, г/л;

- удельное сопротивление дистиллята, МОм^см.

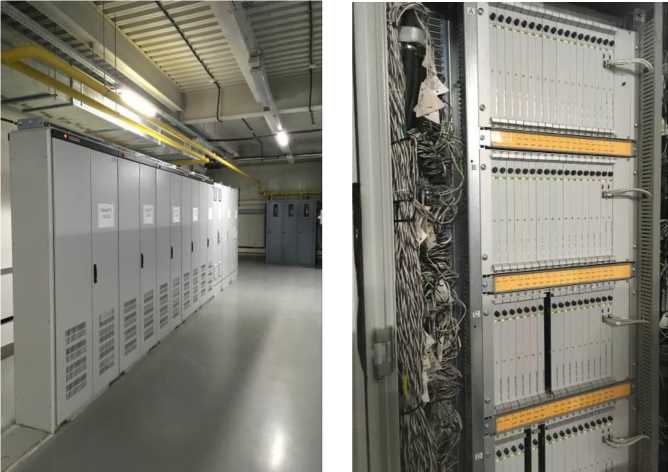

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках. Внешний вид шкафов приведен на рисунке 1, внешний вид маркировочной таблички приведен на рисунке 2.

Рисунок 1 - Внешний вид приборных стоек

"Пермская ГРЭС"-<филиал АО "Интер РАО-Электрогенерация".

наименование предприятия-изготовителя

Комплекс автоматизированный измерительно-управляюм’ий «КИ-Пермская ГРЭС-1»

ЗАВОДСКОЙ НОМЕР ДАТА ИЗГОТОВЛЕНИЯ

3294 Март 2023

условное обозначение

комплекса
