| Номер в госреестре | 89831-23 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | ТВГ-110 УХЛ2 |
| Изготовитель | Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные ТВГ-110 УХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВГ-110 УХЛ2 зав. № А102-13, А101-13, А100-13, 3299-12, 3300-12, 3301-12, 1304-10, 1305-10, 1303-10, 4697, 4699, 4658.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде буквенно-цифрового или цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

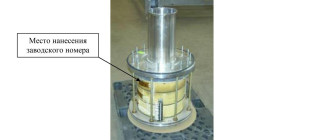

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||
| А102-13, А101-13, А100-13, 3299-12, 3300-12, 3301-12 | ||||
| Номинальный первичный ток 11ном, А | 1500 | 500 | 400 | 300 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 40 | 20 | 12,5 | 5 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||
| 1304-10, 1305-10, 1303-1 | 0 | |||
| Номинальный первичный ток 11ном, А | 750 | 300 | 200 | 100 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S | 0,5S | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 5 | 5 | 2,5 |
Таблица 1.3 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 4697, 4699, 4658 | |||
| Номинальный первичный ток 11ном, А | 600 | 400 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,2 | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 30 | 15 | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +55 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный | ТВГ-110 УХЛ2 | 1 шт. |
| Паспорт | ТВГ-110 УХЛ2 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
