| Номер в госреестре | 89832-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВЛМ-10 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев (изготовлены в 1964-1987 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 67940, 57552, 40399, 40331, 40539, 40341, 40395, 40542, 41865, 41867, 55818, 55854,
55802, 55868, 52469, 59137, 72218, 55896, 71182, 30203, 30202, 28073, 24102, 12678, 12667,
71612, 79359, 12748, 12668, 48239, 48843, 10013, 06996, 27397, 41332, 38415, 41335, 64313,
64283, 10898, 64215, 31458, 10256, 10263, 46562, 92523, 92534, 09962, 08965, 08022, 08024,
08149, 08069, 05337, 01502, 08044, 08035, 08196, 08110, 83841, 83856, 42281, 42251, 83587,
83562, 66709, 66790, 00953, 00955, 42297, 41176, 19020, 00891, 18962, 18960, 04177, 24926,
18823, 18746, 00969, 00970, 02035, 81688, 27308, 27385, 62385, 62390, 83623, 83607, 25555,
26568, 30442, 97787, 97780, 27360.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

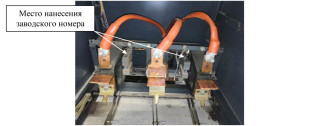

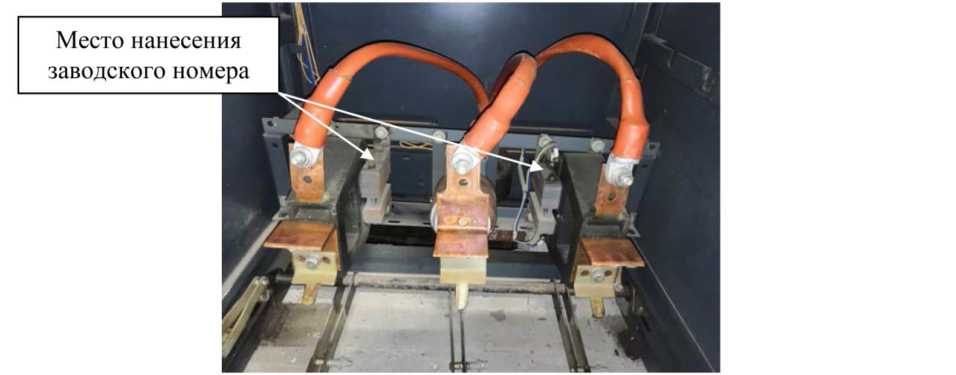

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 67940, 57552, 00953, 00955, 19020, 00891, 18962, 18960, 00969, 00970 | 27360 | 05337,01502,42281, 42251, 42297, 41176, 04177, 24926, 18823, 18746 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 100 | 150 | 200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 | 10 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 40399, 40331, 40539, 40341, 40395, 40542, 12678, 12667, 71612, 79359, 12748, 12668, 48239, 48843, 10013, 06996, 64313, 64283, 10898, 64215, 25555,26568,30442, 97787, 97780 | 08149, 08069, 08196, 08110, 66709, 66790 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 300 | 400 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 |
Таблица 1.3 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 41865, 41867, 52469, 59137, 71182, 30203, 30202, 92523, 92534, 09962, 08965, 08022, 08024, 08044, 08035,83841, 83856, 83587, 83562, 83623, 83607 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 |
Таблица 1.4 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 55818, 55854, 55802, 55868, 72218, 55896, 10256, 10263 | 28073,24102, 27397, 41332, 38415, 41335, 31458, 46562, 02035, 81688, 27308, 27385, 62385, 62390 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 1000 | 1500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВЛМ-10 | 1 шт. |
| Паспорт | ТВЛМ-10 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 84 |
| Поверителей | 8 |
| Актуальность данных | 07.12.2024 |
