| Номер в госреестре | 89835-23 |
| Наименование СИ | Системы информационно-измерительные |
| Обозначение типа СИ | МЕРА-МПВС |
| Изготовитель | Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы информационно-измерительные МЕРА-МПВС (далее - системы МЕРА-МПВС) предназначены для измерений массы воздушных судов.
Конструктивно системы МЕРА-МПВС являются проектно-компонуемыми изделиями, состав которых определяется проектной документацией на конкретный объект измерений, и состоят из совокупности измерительных каналов измерения массы (далее - ИК), связующих компонентов и вычислительного компонента.
Принцип действия систем МЕРА-МПВС основан на измерении нагрузки, воздействующей от измеряемого объекта на каждый ИК, и передаче результатов измерений в цифровом виде в единицах массы через связующие компоненты на вычислительный компонент.
Вычислительный компонент выводит информацию о результатах измерения каждого ИК и вычисляет массу взвешиваемого объекта как результат суммирования показаний всех ИК. Вычислительный компонент проводит дальнейшее преобразование информации в соответствии с требованиями, предъявляемыми к объекту измерений, формирует отчеты под конкретный объект измерений.
В зависимости от способа определения массы воздушного судна в качестве ИК применяются весы неавтоматического действия МЕРА-ВТП, рег. номер 50888-12; весы электронные МЕРА-ВТП-I, рег. номер 59951-15; весы электронные МЕРА-ВТП-II, рег. номер 67751-17.
Каждый экземпляр весов, входящих в систему МЕРА-МПВС, является ИК.
В качестве связующих компонентов в системе МЕРА-МПВС используются устройства коммутации, включающие в себя соединительные коробки и кабели; беспроводные модули связи; источники питания; преобразователи (конверторы) интерфейсов. Связующие компоненты не проводят преобразование измерительной информации.
В качестве вычислительного компонента для регистрации, отображения результатов измерений и расчетных величин в системе МЕРА-МПВС используется персональный компьютер (ПК) с предварительно установленным программным обеспечением (ПО).
К данному типу систем МЕРА-МПВС относятся модификации, отличающиеся способом взвешивания объекта, максимальными нагрузками, типами применяемых весов, их количеством и максимальными нагрузками, имеющие следующие обозначения:
МЕРА-VII 1ВС-/1-/2-/3-/4А1а\1 - Z5/Мах2-.. ..-ZN/МахК,
где Z1 - принимает значение П для систем МЕРА-МПВС, в которых взвешивание воздушного судна осуществляется путем накатывания на электронные весы платформенного типа, или принимает значение С для систем МЕРА-МПВС, в которых взвешивание воздушного судна осуществляется на электронных весах, установленных на штоки гидроподъемников.
Z2 - максимальная нагрузка (Мах, т), определяемая как сумма максимальных нагрузок всех ИК, входящих в систему МЕРА-МПВС.
Z3 - общее количество ИК. Z3 принимает значение 3 или 4 для Z1=C; от 3 до 24 для zi=n.
Z4 - количество ИК, имеющих максимальную нагрузку равную Мах 1, т.
Z5 - количество ИК, имеющих максимальную нагрузку равную Мах2, т.
ZN - количество ИК, имеющих максимальную нагрузку равную МахК, т.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом термотрансферной печати в виде цифрового обозначения, состоящего из арабских цифр, на маркировочную табличку.
Маркировочная табличка систем МЕРА-МПВС выполнена в виде ламинированной наклейки с контрольным знаком изготовителя в виде стикера-наклейки, разрушаемым при снятии. Маркировочная табличка содержит следующие основные данные, нанесенные методом термотрансферной печати:
- товарный знак предприятия-изготовителя
- знак утверждения типа
- обозначение модификации системы
- заводской номер системы
- год выпуска
- номер технических условий.
Место установки таблички:
- в системах при Z1=n - на грузоприемное устройство каждого ИК
- в системах при Z1=C - на индикатор каждого ИК.
Общий вид средства измерений представлен на рисунках 1 и 2.
Примеры маркировочных табличек средства измерений с указанием мест нанесения контрольного знака изготовителя в виде стикера-наклейки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 3.

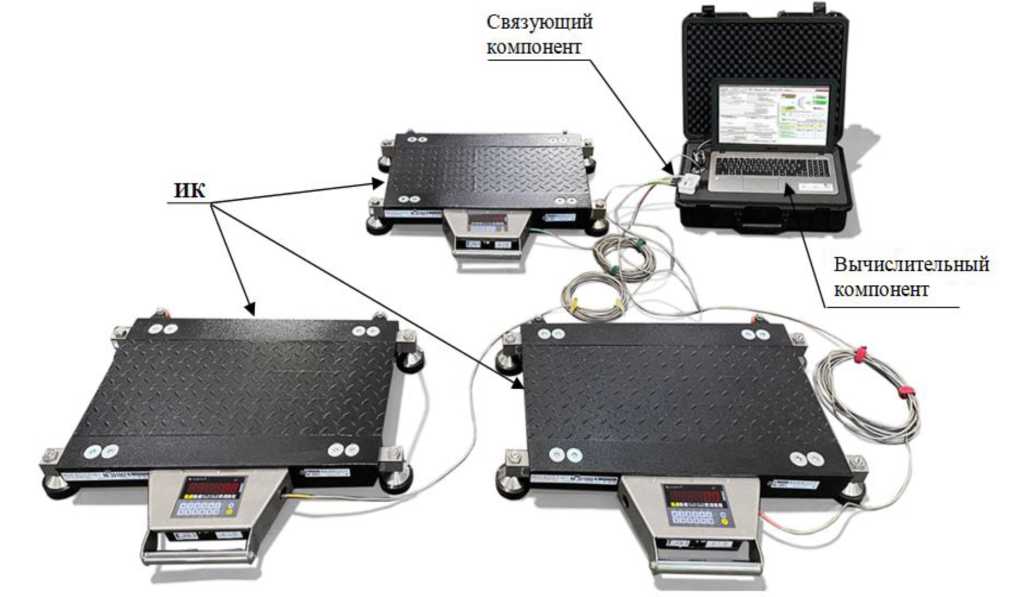

Рисунок 1 - Общий вид средства измерений (Z1 =П)

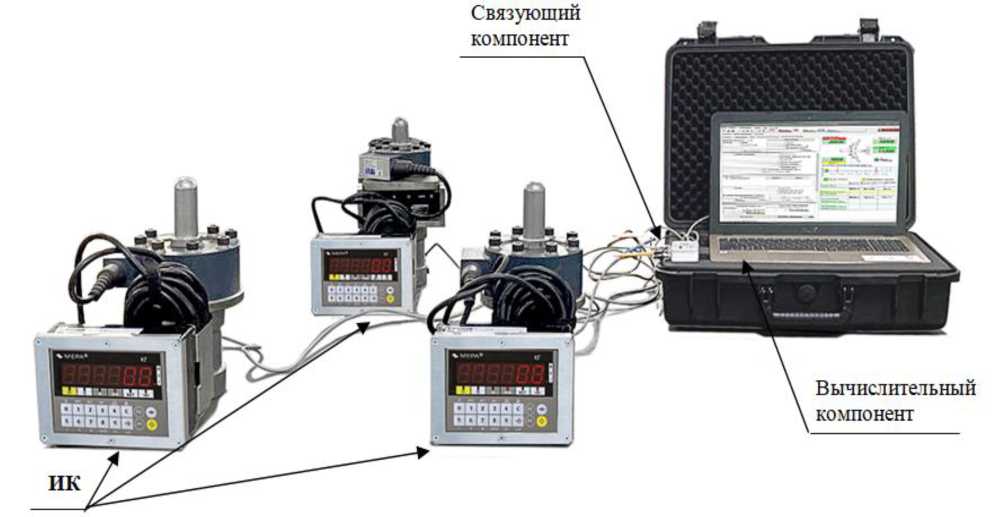

Рисунок 2 - Общий вид средства измерений Z1=C

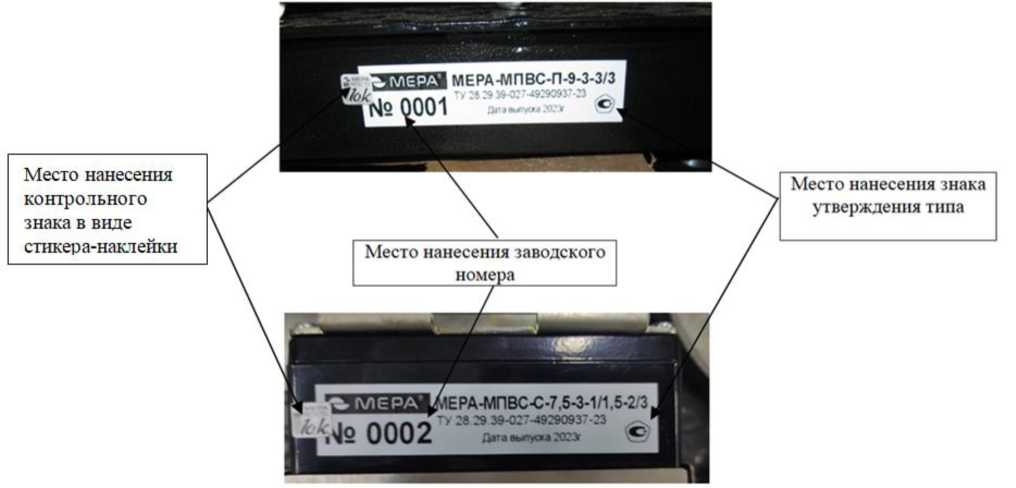

Рисунок 3 - Примеры маркировочных табличек средства измерений с указанием мест нанесения контрольного знака изготовителя в виде стикера-наклейки, мест нанесения знака утверждения типа и заводского номера
Пломбирование средства измерений при поверке не предусмотрено.
Программное обеспечение KCM Data (далее - ПО) является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.
Метрологически значимая часть ПО KCM Data представлена файлами, реализующими процедуру вычисления полной массы:
- для операционной системы winows i386 - «libcalculation_win32_i386.dll»;
- для операционной системы winows x86_64 - «libcalculation_win64_x86_64.dll»;
- для операционной системы linux i386 - libcalculation_linux_i386.so;
- для операционной системы linux x86_64- libcalculation_linux_x86_64.so.
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файлов вычисляется при включении ПО и, в случае их несовпадения с установленными значениями, работа системы МЕРА-МПВС блокируется.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы системы МЕРА-МПВС. Последовательность действий для просмотра идентификационных признаков ПО выполняется в соответствии с эксплуатационной документацией системы МЕРА-МПВС.
Уровень защита программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KCM Data |
| Номер версии (идентификационный номер) ПО | 10.05.ХХХХ* |
| Цифровой идентификатор ПО: libcalculation_win32_i386.dll libcalculation_win64_x86_64.dll libcalculation_linux_i386.so libcalculation_linux_x86_64.so | E6DC9CA9375931C9E1619747D54AE36D 85AC0105E30BCCD151DDEFDF3ABFFCCA 2F6E082E6AB75BCD3E0DAC330ED754E8 262A2281C68520C8A173E282BE461DBE |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| * обозначения «ХХХХ» не относятся к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики систем МЕРА-МПВС
| Наименование характеристики | Значение |
| Диапазон измерений массы воздушного судна, кг | от 6 до 200000 |
| Пределы допускаемой абсолютной погрешности измерений массы воздушного судна (mpe), кг | Z3 ± у (mpei)2 \ ' |
| Примечание - mpei - предел допускаемой погрешности i-го ИК, участвовавшего в измерении; - количество ИК (Z3) при Z1=H от 3 до 24, при Z1=O от 3 до 4 | |
Таблица 3 - Метрологические характеристики ИК для Z1=H с одним диапазоном взвешивания
| ИК | Диапазон измерений ИК, кг | Поверочный интервал ИК, e, кг | Пределы допускаемой абсолютной погрешности | |
| Интервал измерений, e | mpe | |||
| МЕРА-ВТП-П-4-1/0,3-1 | от 2 до 300 | 0,1 | от 20e до 500e включ. св. 500e до 2000e включ. св. 2000e | ±1e ±2e ±3e |
| МЕРА-ВТП-П-4-1/0,6-1 | от 4 до 600 | 0,2 | ||
| МЕРА-ВТП-П-4-1/1,5-1 | от 10 до 1500 | 0,5 | ||
| МЕРА-ВТП-П-4-1/3-1 | от 20 до 3000 | 1 | ||
| МЕРА-ВТП-П-4-1/6-1 | от 40 до 6000 | 2 | ||
| МЕРА-ВТП-П-4-1/10-1 | от 100 до 10000 | 5 | ||
| МЕРА-ВТП-П-4-1/15-1 | от 100 до 15000 | 5 | ||
Таблица 4 - Метрологические характеристики ИК для Z1=n с двумя диапазонами взвешивания
| ИК | Диапазон измерений ИК, кг | Поверочный интервал ИК, кг | Пределы допускаемой абсолютной погрешности | |||
| Интервал измерений, e | тре | |||||
| МЕРА-ВТП-П-4-2/0,6-1 | W1 | от 2 до 300 | et | 0,1 | от 20e1 до 500e1 включ. св. 500e1 до 2000е1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 300 до 600 | е2 | 0,2 | от 1500е2 до 2000е2 включ. св. 2000е2 до 3000е2 | ±2е ±3е | |
| МЕРА-ВТП-П-4-2/1,5-1 | W1 | от 4 до 600 | е1 | 0,2 | от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 600 до 1500 | е2 | 0,5 | от 1200е2 до 2000e2 включ. св. 2000e2 до 3000e2 | ±2е ±3е | |
| МЕРА-ВТП-П-4-2/3-1 | W1 | от 10 до 1500 | е1 | 0,5 | от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 1500 до 3000 | е2 | 1 | от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2 | ±2е ±3е | |
| МЕРА-ВТП-П-4-2/6-1 | W1 | от 20 до 3000 | е1 | 1 | от 20e1 до 500e1 включ. св. 500e1 до 2000 e1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 3000 до 6000 | е2 | 2 | от 1500e2 до 2000e2 включ. св. 2000e2 до 3000e2 | ±2е ±3е | |
| МЕРА-ВТП-П-4-2/10-1 | W1 | от 40 до 6000 | е1 | 2 | от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 6000 до 10000 | е2 | 5 | от 1200е2 до 2000e2 | ±2е | |
| МЕРА-ВТП-П-4-2/15-1 | W1 | от 40 до 6000 | е1 | 2 | от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 6000 до 15000 | е2 | 5 | от. 1200е2 до 2000e2 включ. св. 2000e2 до 3000e2 | ±2е ±3е | |
Таблица 5 - Метрологические характеристики ИК для Z1=C с одним диапазоном взвешивания
| ИК | Диапазон измерений ИК, кг | Поверочный интервал ИК, е, кг | Пределы допускаемой абсолютной погрешности | |
| Интервал измерений, e | тре | |||
| МЕРА-ВТП-I-А-1/0,6-0 МЕРА-ВТП-I-А- 1/0,6-0-Т МЕРА-ВТП-I-А-1/0,6-1 МЕРА-ВТП-I-А- 1/0,6-1-Т | от 4 до 600 | 0,2 | от 20e до 500e включ. св. 500e до 2000e включ. св. 2000e | ±1е ±2е ±3е |
| МЕРА-ВТП-I-А-1/1-0 МЕРА-ВТП-I-А- 1/1-0-Т МЕРА-ВТП-I-А-1/1-1 МЕРА-ВТП-I-А- 1/1-1-Т | от 10 до 1000 | 0,5 | ||
| МЕРА-ВТП-I-А-1/1,5-0 МЕРА-ВТП-I-А- 1/1,5-0-Т МЕРА-ВТП-I-А-1/1,5-1 МЕРА-ВТП-I-А- 1/1,5-1-Т | от 10 до 1500 | 0,5 | ||
Продолжение таблицы 5
| ИК | Диапазон измерений ИК, кг | Поверочный интервал ИК, e, кг | Пределы допускаемой абсолютной погрешности | |
| Интервал измерений, e | mpe | |||
| МЕРА-ВТП-I-А-1/3-0 МЕРА-ВТП-I-А- 1/3-0-Т МЕРА-ВТП-I-А-1/3-1 МЕРА-ВТП-1-А-1/3-1-Т | от 20 до 3000 | 1 | от 20e до 500e включ. св. 500e до 2000e включ. св. 2000e | ±1e ±2e ±3e |
| МЕРА-ВТП-I-А-1/6-0 МЕРА-ВТП-I-А- 1/6-0-Т МЕРА-ВТП-I-А-1/6-1 МЕРА-ВТП-I-А-1/6-1-Т | от 40 до 6000 | 2 | ||
| МЕРА-ВТП-I-А-1/10-0 МЕРА-ВТП-I-А-1/10-0-Т МЕРА-ВТП-I- А-1/10-1 МЕРА-ВТП-I-А-1/10-1-Т | от 100 до 10000 | 5 | ||
| МЕРА-ВТП-I- А-1/15-0 МЕРА-ВТП-I-А-1/15-0-Т МЕРА-ВТП-Т-А-1/15-1 МЕРА-ВТП-I-А-1/15-0-Т | от 100 до 15000 | 5 | ||
| МЕРА-ВТП-I-А-1/20-0 МЕРА-ВТП-I-А- 1/20-0-Т МЕРА-ВТП-I- А-1/20-1 МЕРА-ВТП-I-А- 1/20-1-Т | от 200 до 20000 | 10 | ||
| МЕРА-ВТП-I-А-1/30-0 МЕРА-ВТП-I-А- 1/30-0-Т МЕРА-ВТП-I- А-1/30-1 МЕРА-ВТП-I-А- 1/30-1-Т | от 200 до 30000 | 10 | ||
| МЕРА-ВТП-I-А-1/40-0 МЕРА-ВТП-I-А- 1/40-0-Т МЕРА-ВТП-I- А-1/40-1 МЕРА-ВТП-I-А- 1/40-1-Т | от 400 до 40000 | 20 | ||
| МЕРА-ВТП-I- А-1/50-0 МЕРА-ВТП-I-А- 1/50-0-Т МЕРА-ВТП-I- А-1/50-1 МЕРА-ВТП-I-А- 1/50-1-Т | от 400 до 50000 | 20 | ||
| МЕРА-ВТП-П-А-1/100 | от 1000 до 100000 | 50 | ||
Таблица 6 - Метрологические характеристики ИК для Z1=C с двумя диапазонами взвешивания
| ИК | Диапазон измерений ИК, кг | Поверочный интервал ИК, кг | Пределы допускаемой абсолютной погрешности | |||
| Интервал измерений, e | mpe | |||||
| МЕРА-ВТП-I-А-2/1-0 МЕРА-ВТП-I-А-2/1-0-Т МЕРА-ВТП-I-А-2/1-1 МЕРА-ВТП-I-А-2/1-1-Т | W1 | от 4 до 600 | e1 | 0,2 | от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ. | ±1e ±2e ±3e |
| W2 | от 600 до 1000 | e2 | 0,5 | от 1200e2 до 2000e2 включ. св. 2000e2 до 3000e2 | ±2e ±3e | |
Продолжение таблицы 6
| ИК | Диапазон измерений ИК, кг | Поверочный интервал ИК, кг | Пределы допускаемой абсолютной погрешности | |||
| Интервал измерений, e | тре | |||||
| МЕРА-ВТП-1-А-2/6-0 МЕРА-ВТП-1-А-2/6-0-Т МЕРА-ВТП-1-А-2/6-1 МЕРА-ВТП-1-А-2/6-1-Т | W1 | от 20 до 3000 | et | 1 | от 20e1 до 500e1 включ. св. 500e1 до 2000e1 включ. св. 2000e1 до 3000e1 включ. | ±1е ±2е ±3е |
| W2 | от 3000 до 6000 | е2 | 2 | от 1500е2 до 2000e2 включ. св. 2000e2 до 3000e2 | ±2е ±3е | |
| МЕРА-ВТП-1-А-2/10-0 МЕРА-ВТП-1-А-2/10-0-Т МЕРА-ВТП-1-А-2/10-1 МЕРА-ВТП-1-А-2/10-1-Т | W1 | от 40 до 6000 | е1 | 2 | от 20e1 до 500e1 включ. св. 500e1 до 2000 е1 включ. св. 2000е1 до 3000е1 включ. | ±1е ±2е ±3е |
| W2 | от 6000 до 10000 | е2 | 5 | от 1200е2 до 2000е2 | ±2е | |
| МЕРА-ВТП-1-А-2/15-0 МЕРА-ВТП-1-А-2/15-0-Т МЕРА-ВТП-1-А-2/15-1 МЕРА-ВТП-1-А-2/15-1-Т | W1 | от 40 до 6000 | е1 | 2 | от 20е1 до 500е1 включ. св. 500е1 до 2000е1 включ. св. 2000е1 до 3000е1 включ. | ±1е ±2е ±3е |
| W2 | от 6000 до 15000 | е2 | 5 | от 1200е2 до 2000е2 включ. св. 2000е2 до 3000е2 | ±2е ±3е | |
| МЕРА-ВТП-1-А-2/20-0 МЕРА-ВТП-1-А-2/20-0-Т МЕРА-ВТП-1-А-2/20-1 МЕРА-ВТП-1-А-2/20-1-Т | W1 | от 40 до 6000 | е1 | 2 | от 20е1 до 500е1 включ. св. 500е1 до 2000е1 включ. св. 2000е1 до 3000е1 включ. | ±1е ±2е ±3е |
| W2 | от 6000 до 20000 | е2 | 10 | от 600е2 до 2000е2 | ±2е | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры сетевого питания (через адаптер) для ИК МЕРА-ВТП-П: - напряжение переменного тока, В - частота переменного тока, Гц от встроенного источника постоянного тока: - напряжение, В Напряжение электропитания от внешнего источника постоянного тока для ИК МЕРА-ВТП-I, МЕРА-ВТП-П - от внешнего источника постоянного тока, напряжение, В - от цепи Ethernet - от встроенного источника постоянного тока, напряжение, В | от 187 до 242 от 49 до 51 от 5,5 до 7,8 от 9 до 12 по стандарту IEEE 802.3at от 7,1 до 8,4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
наносится на маркировочную табличку методом термотрансферной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система информационно-измерительная* | МЕРА-МПВС | 1 шт. |
| Трап** | - | - |
| Ограничитель** | - | - |
| Тележка** | - | 1 шт. |
Продолжение таблицы 8
| Программный комплекс KCM LA для взвешивания и определения центра масс летательных аппаратов. Руководство оператора. | - | 1 экз. |
| Программный комплекс KCM LA для взвешивания и определения центра масс летательных аппаратов. Руководство системного администратора. | - | 1 экз. |
| Схема коммутации элементов системы МЕРА-МПВС | - | 1 экз. |
| Руководство по эксплуатации | ЭК 4005.00.00.000 РЭ | 1 экз. |
| Транспортная тара | - | 1 компл. |
| * - количество ИК (Z3) при Z1 П от 3 до 24, при Z1=G от 3 до 4 - определяется заказом ** - определяется объектом измерения | ||
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации ЭК 4005.00.00.000 РЭ.
ТУ 28.29.39-027-49290937-2023 Системы информационно-измерительные МЕРА-МПВС Технические условия.
