Колонки топливораздаточные Обозначение отсутствует, 89838-23

Колонки топливораздаточные (далее - колонки, ТРК) предназначенные для измерения объема топлива (бензин, дизельное топливо, керосин) при их выдаче с учетом требований учетно-расчетных операций и внутрихозяйственного учета.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	89838-23
Наименование СИ	Колонки топливораздаточные
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), г. Барнаул
Год регистрации	2023
Срок свидетельства	28.08.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

К данному типу средств измерений относятся колонки топливораздаточные исполнений «Северянка», «Алтайка».

Принцип действия колонок заключается в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в поршневой измеритель объема, из которого через рукав с раздаточным краном поступает в бак транспортного средства. Вращение вала измерителя объема оптоэлектронным датчиком преобразуется в электрические импульсы, поступающие в блок управления колонки и индикации, где на цифровом светодиодном табло отображается количество отпущенного топлива, его цена, стоимость.

Пульт дистанционного управления (Далее - ПДУ) колонки, с помощью которого осуществляется задание дозы и архивирование отпущенного количества топлива, располагается в помещении оператора - кассира и подключается к персональному компьютеру.

В случае безоператорного отпуска топлива роль ПДУ выполняет терминал безоператорного отпуска (Далее - ТБО) «ПОТОК», расположенный около ТРК.

Колонки топливораздаточные представляют собой единую самонесущую конструкцию и состоят из следующих конструктивных элементов:

- Блок индикации и управления, включающий в себя: контроллер, магнитный пускатель.

- Гидравлический отсек, включающий в себя: измеритель объема топлива, генератор импульсов, клапан соленоидный, индикатор потока, насосный блок.

Конструкция ТРК «Северянка» с климатическим исполнением УХЛ предусматривается применение обогрева конструкции применяются комплектующие такого же климатического исполнения.

В ТРК «Алтайка» с климатическим исполнением У не предусматривается применение обогрева конструкции и допускается использование комплектующих с климатическим исполнением У.

Структура условного обозначения ТРК:

«Алтайка», «Северянка».

Х0 - цифры, обозначающие способ размещения:

1 - для обслуживания одного потребителя,

2 - для обслуживания одновременно двух потребителей;

КЭ - с электрическим приводом;

Х1 - способ управления:

М - местное задающее устройство,

Д - дистанционное задающее устройство,

К - комбинированное управление (местное задающее устройство и дистанционное задающее устройство);

Х2 - цифры, обозначающие модификацию изделия по типу корпуса:

1 - двухстоечный с наклонными боковыми стойками,

2 - одностоечный,

3 - двухстоечный с вертикальными боковыми стойками под углом 90°,

4 - мини-каркас,

5 - модульный;

Х3 - цифры, обозначающие модификацию изделия по количеству типов топлива: 1, 2, 3, 4; Х4 - цифры, обозначающие модификацию изделия по количеству раздаточных кранов: 1 - 8;

Х5 - цифры, обозначающие модификацию изделия по количеству постов налива с повышенной производительностью: 0 - 4;

Х6 - цифры, обозначающие модификацию изделия по типу гидравлики:

0 - со встроенным насосом,

1 - с внешним насосом;

Х7 - цифры, обозначающие модификацию изделия по типу отсечного устройства:

М - механическое отсечное устройство,

Мд - механическое отсечное устройство с дистанционным управлением,

С - электронное отсечное устройство со светодиодными индикаторами,

Б - электронное отсечное устройство с блинкерными индикаторами,

Ж - электронное отсечное устройство с ЖК индикаторами;

Х8 - цифры, обозначающие модификацию изделия по материалу корпуса ТРК:

М - обычная сталь,

Н - нержавеющая сталь,

Ц - оцинкованная сталь;

Х9 - цифры, обозначающие модификацию изделия по типу топлива:

Н - нефтепродукты.

Конструкция колонок обеспечивает возможность пломбирования частей, доступ к которым может привести к искажению результатов измерений.

Заводские номера в виде арабских цифр, наносятся на идентификационную табличку корпуса колонки методом пробивки, что обеспечивает идентификацию каждого образца СИ, а также сохранность номера во время всего срока эксплуатации. Место нанесения заводского номера показано на рисунке 1.

Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим порядком проведения поверки, на пломбу корпуса управляющего блока и измерителя объема. Корпус колонки запирается на замок, препятствующий доступу к внутренним частям колонки. Общий вид колонок представлен на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

ЗАО «АлтайСпецИзделия»

Колонка топливораздаточная «Северянка» 2КЭД12200СМН УХЛ

ТУ 26.51.52-025-88960156-2019

ЕАЭС XX Х-ХХ.ХХХХ.Х.ХХХХХ/ХХ ОС_

Зав.№ 220794--

Место нанесения

заводского номера

www.altsi.ru +7(3852) 427-254 sales@altsi.ru

ином: Vhom: 1макс: Р:

380/220 В 50 Гц 3,5 А

1,5кВт

Взрывозащита: 2ExdemllBT3 X

-60°С « ta « +40°С декабрь2022___

Место нанесения

знака утверждения типа

656922, РФ, Алтайский край, г. Барнаул, ул. Трактовая, 6

Рисунок 1 - Место нанесения заводского номера

2КЭД12200СМН

1КЭД21100ЖМН

1КЭД31100ЖМН 1КЭД41100МЖН

1КЭД51100МЖН 2КЭД24800СМН

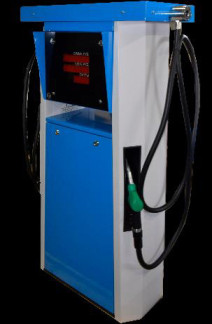

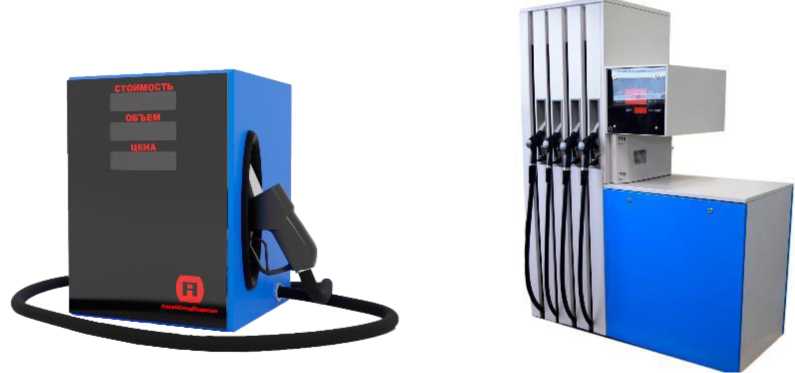

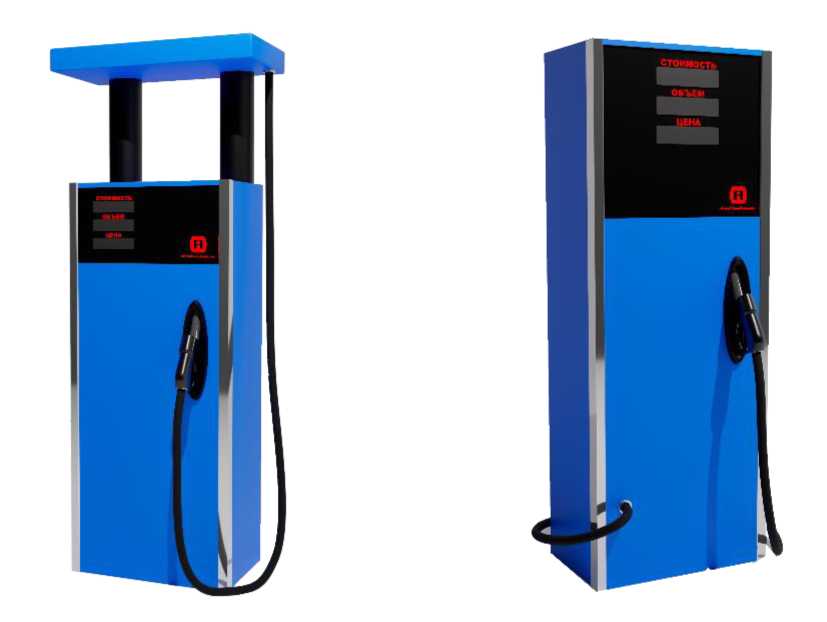

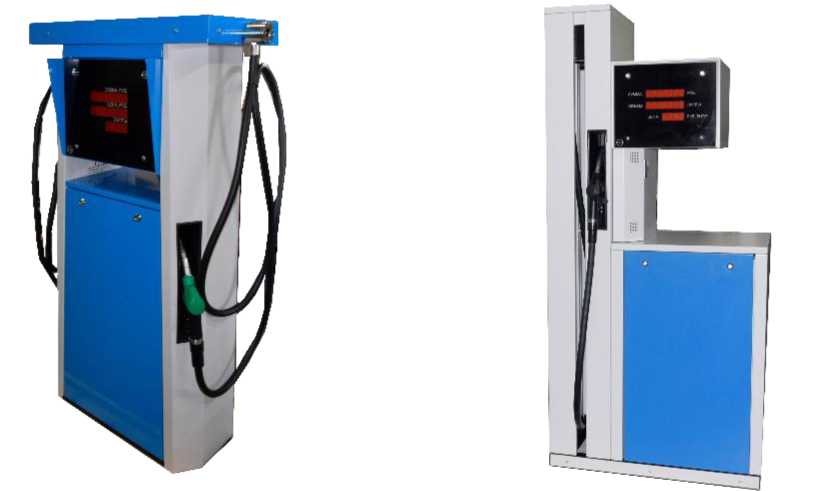

Рисунок 2 - Внешний вид колонок

Место нанесения

знака поверки

опломбирование измерителя объема

опломбирование корпуса управляющего блока

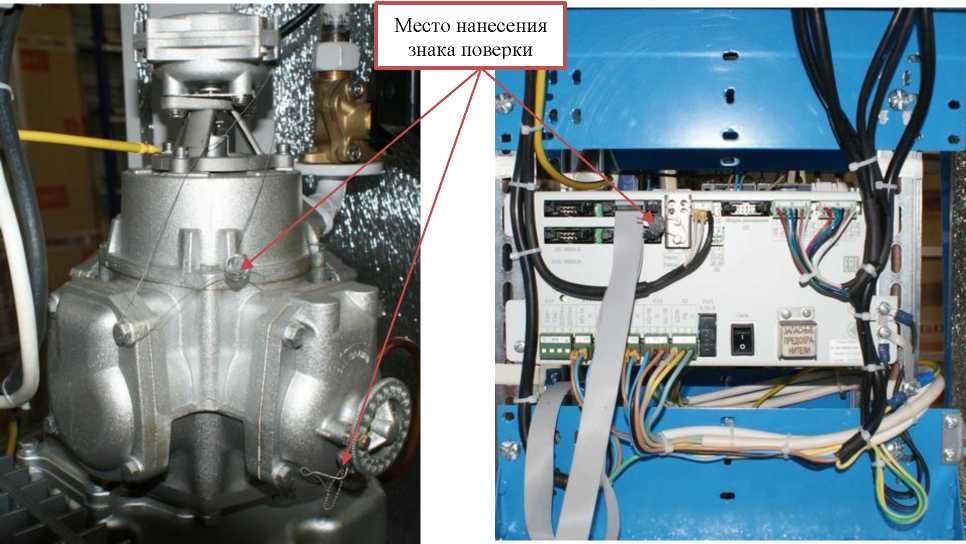

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом объема отпускаемого топлива, вывод информации об объеме отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонок.

ПО записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО невозможны даже на заводе - изготовителе. Юстировочные параметры хранятся в отдельном ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде. Данные о ПО и режимах работы ТРК отображаются на индикаторах колонки:

- о готовности колонки к отпуску топлива с указанием заданного количества, либо символов режима "до полного бака" (в режиме ожидания);

- о цене, количестве и стоимости отпущенного топлива (во время отпуска топлива);

- показания суммарного счетчика устройства;

- номер рукава, его сетевой адрес, режим работы и ID-номер;

- коды возникающих ошибок (при возникновении ошибок).

Метрологические характеристики нормированы с учетом влияния ПО.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТОПАЗ
Номер версии (идентификационный номер) ПО	10Х*
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	0х5ВА9
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC16
*- где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО
