| Номер в госреестре | 89840-23 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | С8-56/1 |
| Изготовитель | Акционерное общество "Научно - производственная фирма "Техноякс" (АО "НПФ "Техноякс"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые С8-56/1 (далее - приборы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов в двухканальном режиме в полосе частот:
- от 0 до 500 МГц при входном сопротивлении 50 Ом,
- от 0 до 250 МГц при входном сопротивлении 1 МОм, в том числе предназначены для автоматического измерения:
- параметров периодических одинарных прямоугольных видеоимпульсов положительной и отрицательной полярности (амплитуды, длительностей импульса, фронта, спада и периода);
- временного интервала между синхронными периодическими одинарными прямоугольными видеоимпульсами положительной или/и отрицательной полярности;
- частоты, периода и напряжения синусоидальных сигналов;
- разности фаз двух синхронных синусоидальных сигналов и отношения их напряжений;
- нелинейных искажений (коэффициента гармоник);
- постоянного напряжения.
Принцип действия приборов основан на аналого-цифровом преобразовании мгновенных значений входного сигнала в массив цифровых данных, цифровой обработке и выводе массива данных на цветной графический жидкокристаллический индикатор (ЖКИ), что позволяет получить изображение входного сигнала в виде графика зависимости амплитуды сигнала от времени в прямоугольной системе координат.
Входной сигнал проходит через устройство входное на аналого-цифровой преобразователь (АЦП), преобразуется с частотой 1600 МГц в массив цифровых данных, поступает в программируемую логическую интегральную схему, подвергается цифровой обработке и с помощью процессора выводится на ЖКИ прибора.
Приборы выполнены в малогабаритном корпусе, предназначенном для настольнопереносных приборов.
Базовой деталью конструкции является металлическое шасси, к которому крепятся передняя, задняя панели и все узлы прибора. На переднюю панель выходят разъемы трёх входных устройств (входов А, В и внешнего запуска) и выходной разъем калибратора.
В левой нижней части шасси закреплен процессор, установленные на нем разъемы интерфейсов выходят на переднюю и заднюю панели прибора.
В правой задней части шасси вертикально закреплен АЦП, в разъемы которого вставляются три входные устройства.
На задней стенке шасси установлены сетевой фильтр питания с выключателем, блок питания.
Управление прибором в местном режиме осуществляется при помощи кнопочных переключателей и ручек управления клавиатуры на передней панели, а также с помощью сенсорной панели, установленной на экране ЖКИ.
Управление прибором в дистанционном режиме осуществляется через интерфейсы КОП, RS-232C, USB - B и LAN (Ethernet), расположенные на задней панели прибора.
На передней панели расположены два интерфейса USB - А для подключения устройств с интерфейсами USB.
Заводской номер, обеспечивающий идентификацию каждого экземпляра прибора, наносится на задней панели прибора чёрной краской методом шелкографии в виде надписи, состоящей из символа № и четырёх арабских цифр, как показано на рисунке 2.

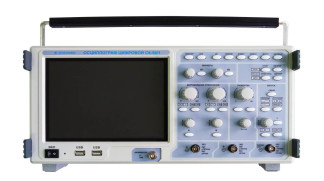

Общий вид осциллографа цифрового С8-56/1 и место нанесения знака утверждения типа представлен на рисунке 1. Допускается исполнение приборов в экспортном варианте.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид осциллографа цифрового С8-56/1 и место нанесения знака утверждения типа

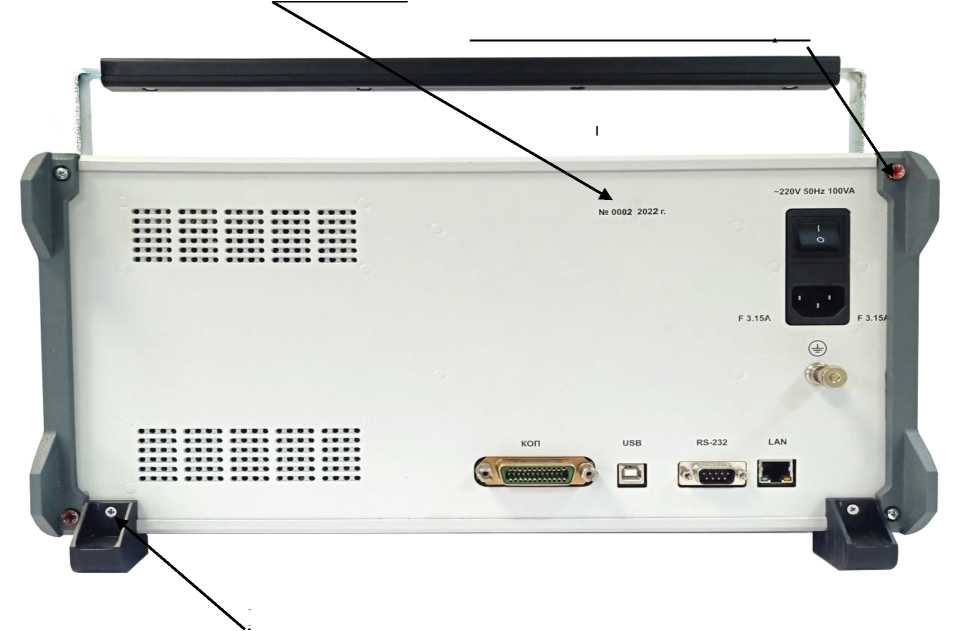

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлены на рисунке 2.
Место нанесения заводского номера и даты выпуска
Место нанесения знака поверки
Место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска
Программное обеспечение (ПО) является встроенным в прибор и относится к категории метрологически значимого. Метрологические характеристики прибора нормированы с учетом влияния ПО.
ПО прибора состоит из двух взаимодействующих программ, каждая из которых функционирует на своем процессоре и представляет собой единый законченный программный модуль формата ABS. Информационная связь между процессорами осуществляется по защищенному интерфейсу.
Алгоритмы функционирования исключают возможность работы в случае непреднамеренного влияния на ПО. При включении прибора рабочее ПО контролирует свою целостность по набору контрольных сумм. В случае разрушения любого из программных компонентов прибор выдает на экран соответствующее сообщение и блокирует возможность измерений.
ПО прибора размещается во встроенной флэш-памяти на плате процессора и не может быть умышленно изменено или испорчено без нарушения заводских пломб.
Пользователь не имеет возможности обновления или загрузки новых версий ПО. Команды, посылаемые пользователем с клавиатуры передней панели, и пункты системного меню позволяют управлять только параметрами измерений и просмотром получаемой измерительной информации, но не могут повлиять на целостность рабочего ПО и получаемой измерительной информации.
В режиме дистанционного управления (ДУ) нет возможности внешнего влияния на ПО и формируемые измерительные данные, так как по каналу ДУ прибор принимает ограниченный набор команд, и все они связаны только с параметрами процесса измерений.
В прибор невозможно ввести данные извне прибора и исказить результаты измерений.
Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | MPU | DSP |
| Номер версии (идентификационный номер) ПО | v1.0 | v1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 55D01CA4 | EAAFB3A2 |
| Алгоритм вычисления цифрового идентификатора | CRC-32 | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Коэффициент отклонения дискретно в последовательности 1, 2, 5, В/дел: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 1 • 10-3 до 1 от 1 • 10-3 до 50 |
| Диапазон измерения напряжения (размаха сигнала) с помощью маркеров, В: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и напряжения синусоидального сигнала U с помощью маркеров при размахе не менее 4 делений экрана по вертикали | от 0,004 до 5,000 от 0,004 до 100,000 Приведены в таблице 3 |
| Коэффициент развертки дискретно в последовательности 1, 2, 5, с/дел | от 0,5-10’9 до 100 |
| Диапазон измерения временных интервалов с помощью маркеров при напряжении (размахе сигнала) не менее 40 мВ, с: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения временных интервалов т с помощью маркеров при длительности интервала не менее 4 делений экрана по горизонтали, с 1) | от 2-10’9 до 1000 от 4-10’9 до 1000 ±(0,01т+1-10-9) |
| Время нарастания переходной характеристики, не более, нс 2): - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | 0,7 1,4 |
| Полоса пропускания по уровню минус 3 дБ, не менее, МГц: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | 500 250 |
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Параметры переходной характеристики при длительности фронта входного импульса 3 нс 2): а) при входном сопротивлении 50 Ом: - выброс, %, не более | 5 |
| - время установления, нс, не более | 7 |
| - неравномерность на участке установления в пределах, % | ±4,7 |
| - неравномерность после участка установления в пределах, % | ±3 |
| б) при входном сопротивлении 1 МОм: - выброс, %, не более | 10 |
| - время установления, нс, не более | 9 |
| - неравномерность на участке установления в пределах, % | ±7 |
| - неравномерность после участка установления в пределах, % | ±3 |
| Выброс переходной характеристики при длительности фронта входного импульса 10 нс при входном сопротивлении 50 Ом и 1 МОм, %, не более 2) | 3 |
| На выходе «КАЛИБРАТОР 1 V 1 kHz» импульсы положительной полярности типа «меандр» с параметрами: - амплитуда на нагрузке (1±0,05) МОм, В | 1 |
| - пределы допускаемой абсолютной погрешности амплитуды, мВ | ±10 |
| - частота повторения, кГц | 1 |
| - пределы допускаемой абсолютной погрешности частоты, Гц | ±1 |
| Измеритель параметров периодических одинарных прямоугольных видеоимпульсов поло- | |
| жительной и отрицательной полярности в режиме [ПРИБОРЫ; Измеритель импульсов»] 3): | |
| Диапазон измерения длительности импульсов, с: - при входном сопротивлении 50 Ом4) | от 240-8 до 500 |
| - при входном сопротивлении 1 МОм5) | от 4-10’8 до 500 |
| Пределы допускаемой абсолютной погрешности измерения длительности импульсов tn, с | ±(0,0Пи+Ы10-9) |
| Диапазон измерения периода повторения импульсов, с: - при входном сопротивлении 50 Ом4) | от 440-8 до 1000 |
| - при входном сопротивлении 1 МОм5) | от 8^10-8 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения периода повторения импульсов Т, с | ±(0,01Т+Ы10-9) |
| Диапазон измерения частоты повторения импульсов, Гц: - при входном сопротивлении 50 Ом4) | от 0,001 до 2,517 |
| - при входном сопротивлении 1 МОм5) | от 0,001 до 1,25407 |
| Пределы допускаемой абсолютной погрешности измерения частоты повторения импульсов F, Гц | ±(0,01F+540-4) |
| Диапазон измерения амплитуды импульсов, В: - при входном сопротивлении 50 Ом | от 0,004 до 5,000 |
| - при входном сопротивлении 1 МОм | от 0,004 до 100,000 |
| Пределы допускаемой абсолютной погрешности измерения амплиту- | Приведены |
| ды импульсов U | в таблице 4 |
| Диапазон измерения длительности фронта и спада импульсов, с: - при входном сопротивлении 50 Ом4) | от 2-10’9 до 0,1 |
| - при входном сопротивлении 1 МОм5) | от 4-10’9 до 0,1 |
| Пределы допускаемой абсолютной погрешности измерения длительности фронта Ц+ и спада импульсов Ц-, с | ±(0,Пф+Ы10-9) |
| Наименование характеристики | Значение |
| Измеритель временных интервалов между синхронными периодическими одинарными прямоугольными видеоимпульсами положительной или/и отрицательной полярности на входах прибора с одинаковыми входными сопротивлениями в режиме [ПРИБОРЫ; ИВИ] 3): | |
| Диапазон измерения длительности импульсов, с: - при входном сопротивлении 50 Ом4) - при входном сопротивлении 1 МОм5) Пределы допускаемой абсолютной погрешности измерения длительности импульсов tn, с | от 2П0—8 до 500 от 4-10’8 до 500 ±(0,0Ии+1-10-9) |
| Диапазон измерения периода повторения импульсов, с: - при входном сопротивлении 50 Ом4) - при входном сопротивлении 1 МОм5) Пределы допускаемой абсолютной погрешности измерения периода повторения импульсов Т, с | от 440-8 до 1000 от 8-10’8 до 1000 ±(0,01Т+1-10’9) |
| Диапазон измерения амплитуды импульсов, В: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения амплитуды импульсов U | от 0,004 до 5,000 от 0,004 до 100,000 Приведены в таблице 4 |
| Диапазон измерения временного интервала между импульсами на входах А и В, с 6): - при входном сопротивлении 50 Ом4) - при входном сопротивлении 1 МОм5) | от 2-10’9 до 495 от 4-10’9 до 495 |
| Пределы допускаемой абсолютной погрешности измерения временного интервала tAB между импульсами на входах А и В относительно 0 с, с | ±(0,0Иав+1- 10-9) |
| Диапазон измерения временного интервала между фронтами импульсов на входе А или В, с: - при входном сопротивлении 50 Ом4) - при входном сопротивлении 1 МОм5) | от 2-10-8 до 1000 от 4-10-8 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения временного интервала ti,2 между фронтами импульсов, с | ±(0,01ti,2+1-10’9) |
| Частотомер при измерении параметров синусоидального сигнала в режиме [ПРИБОРЫ; Частотомер]: | |
| Диапазон измерения частоты сигнала, Гц 7): - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 0,001 до 5-108 от 0,001 до 2,5-108 |
| Пределы допускаемой абсолютной погрешности измерения частоты сигнала f, Гц | ±(240-4f+140-4) |
| Диапазон измерения периода повторения сигнала, с7): - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения периода повторения сигнала Т, с | от 2П0-9 до 1000 от 4П0-9 до 1000 ±(2^10-4Т+Ы10-11) |
| Диапазон измерения напряжения (размаха сигнала), В: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 0,04 до 5,00 от 0,04 до 10,00 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения напряжения U (размаха сигнала), В: а) при входном сопротивлении 50 Ом: - в диапазоне частот от 0,001 Гц до 10 кГц включ. - в диапазоне частот св. 0,01 до 50 МГц б) при входном сопротивлении 1 МОм: - в диапазоне частот от 0,001 Гц до 10 кГц включ. - в диапазоне частот св. 0,01 до 1 МГц | ±(0,025U+1-10-4) ±(0,05U+1-10-4) ±(0,025U+r 10-4) ±(0,05U+1-10-4) |
| Измеритель разности фаз двух синхронных синусоидальных сигналов на входах прибора с одинаковыми входными сопротивлениями в режиме [ПРИБОРЫ; Измеритель разности фаз]: | |
| Диапазон измерения частоты сигнала 7), Гц: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения частоты сигнала f, Гц | от 5 до 5-108 от 5 до 2,5-108 ±(2-10’4f+r 10-4) |
| Диапазон измерения напряжения (размаха сигнала), В: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 0,04 до 5,00 от 0,04 до 10,00 |
| Пределы допускаемой абсолютной погрешности измерения напряжения U (размаха сигнала), В: а) при входном сопротивлении 50 Ом: - в диапазоне частот от 5 Гц до 10 кГц включ. - в диапазоне частот св. 0,01 до 50 МГц б) при входном сопротивлении 1 МОм: - в диапазоне частот от 5 Гц до 10 кГц включ. - в диапазоне частот св. 0,01 до 1 МГц | ±(0,025U+1-10-4) ±(0,05U+1-10-4) ±(0,025U+1-10-4) ±(0,05U+1-10-4) |
| Диапазон измерения разности фаз сигналов, °: - в режиме «0.. .+360°» - в режиме «-180...+180°» | от 0 до 360 от -180 до +180 |
| Пределы допускаемой абсолютной погрешности измерения разности фаз сигналов относительно 0° | Приведены в таблице 5 |
| Диапазон измерения отношения напряжений сигналов, дБ, в диапазоне частот: - от 5 Гц до 50 МГц при входном сопротивлении 50 Ом - от 5 Гц до 1 МГ ц при входном сопротивлении 1 МОм Пределы допускаемой погрешности измерения отношения напряжений сигналов, дБ, в диапазоне частот: - от 5 Гц до 50 МГц при входном сопротивлении 50 Ом - от 5 Гц до 1 МГ ц при входном сопротивлении 1 МОм | от 0 до 40 от 0 до 40 ±1 ±1 |
| Измеритель нелинейных искажений сигнала (коэффициента гармоник) в режиме [ПРИБОРЫ; ИНИ]: | |
| Диапазон измерения частоты первой гармоники сигнала, Гц - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения частоты F первой гармоники сигнала, Гц | от 10 до 1-106 от 10 до 2405 ±(240-4F+T 10-4) |
| Наименование характеристики | Значение |
| Диапазон измерения напряжения первой гармоники сигнала, В 8): - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения напряжения первой гармоники сигнала U, В, в диапазоне частот: - от 10 до 1-106 Гц при входном сопротивлении 50 Ом - от 10 до 2405 Гц при входном сопротивлении 1 МОм | от 0,04 до 5,00 от 0,04 до 10,00 ±(0,05U+1-10-4) ±(0,05U+1-10-4) |
| Диапазон измерения коэффициента гармоник сигнала, % 9) | от 0,1 до 100,0 |
| Пределы допускаемой погрешности измерения коэффициента гармоник Кг, % | ±(0,07Кг+0,05) |
| Измеритель постоянного напряжения в режиме [ПРИБОРЫ; Вольтметр]: | |
| Диапазон измерения напряжения, В: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм Пределы допускаемой абсолютной погрешности измерения напряжения U, В | от 0,004 до 5,000 от 0,004 до 100,000 ±(0,025U+1-10-4) |
| 1) Для коэффициентов развёртки от 0,5 до 50 нс/дел включ. в режиме [Методы измерений FrSin] или после выполнения операции [ПОИСК] 2) В режиме [Детектор средний; Методы измерений FrSin] 3) При времени счёта Тс более периода повторения импульсов и скважности не менее 2 4) При амплитуде импульсов от 0,04 до 5 В 5) При амплитуде импульсов от 0,04 до 100 В 6) При временном интервале менее половины периода повторения импульсов 7) При постоянной составляющей сигнала, не выходящей за пределы ±2^рр и ±1 В, где ирр - напряжение от пика до пика (размах сигнала) 8) При входном напряжении (размахе сигнала) не более 5 В для входного сопротивления 50 Ом и 10 В для входного сопротивления 1 МОм 9) При входном напряжении (размахе сигнала) не более 2 В и напряжении первой гармоники от 1 до 2 В | |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерения напряжения (размаха
сигнала) с помощью маркеров_____________________________________________________
| Диапазон частот | Входное сопротивление | Пределы абсолютной погрешности измерения напряжения (размаха сигнала) |
| 0 Гц (постоянное)1) | 50 Ом и 1 МОм | ±(0,025U+0,1 мВ) |
| от 0,001 Гц до 10 кГц включ.2) | ||
| св.10 кГц до 1 МГц включ.3) | ±(0,05U+0,1 мВ) | |
| св. 1 до 50 МГц4) | 50 Ом | |
| Примечания: 1) В режиме [Детектор средний; ФНЧ узкий] и при коэффициенте развёртки не менее 1 мс/дел 2) После выполнения операции [ПОИСК] или в режиме: - в диапазоне частот до 1 кГц включ. [Детектор средний; ФНЧ узкий] - диапазоне частот св. 1 кГц [Детектор средний; ФНЧ узкий; Метод измерения FrSin] 3) После выполнения операции [ПОИСК] или в режиме [Детектор средний; ФНЧ узкий; Метод измерения FrSin] 4) После выполнения операции [ПОИСК] или в режиме [Детектор средний; ФНЧ средний; Метод измерения FrSin] | ||
Таблица 4 - Пределы допускаемой абсолютной погрешности измерения амплитуды импульсов в режиме [ПРИБОРЫ; Измеритель импульсов]_____________________________________
| Длительность импульса | Входное сопротивление | Пределы абсолютной погрешности измерения амплитуды импульсов1) |
| от 20 до 100 нс включ. | 50 Ом | ±(0,05U+0,1 мВ)2) |
| св. 100 нс до 40 мс включ. | ±(0,025U+0,1 мВ) 2) | |
| св. 40 мс до 500 с | ±(0,025U+0,1 мВ) 3) | |
| от 40 нс до 1 мкс включ. | 1 МОм | ±(0,05U+0,1 мВ) 2) |
| св. 1 мкс до 40 мс включ. | ±(0,025U+0,1 мВ) 2) | |
| св. 40 мс до 500 с | ±(0,025U+0,1 мВ) 3) | |
| Примечания: 1) Для амплитуды импульсов менее 40 мВ при нажатой кнопке «Уамр <40 mV» 2) При времени счёта Тс «100 ms» 3) При времени счёта Тс от«1s» до «200 s» и «1 s...w» | ||
Таблица 5 - Пределы допускаемой абсолютной погрешности измерения разности фаз
| Диапазон частот | Входное сопротивление | Пределы абсолютной погрешности измерения разности фаз, ° при отношении напряжений, дБ | ||
| 01) | св.0 до 30 включ. | св.30 до 40 | ||
| от 5 Гц до 10 кГц включ. | 50 Ом и 1 МОм | ±0,3 | ±1 | ±2 |
| св. 10 кГц до 1 МГц включ. | ±1 | ±2 | ±3 | |
| св. 1 до 30 МГц включ. | 50 Ом | ±2 | ±3 | ±4 |
| св.30 до 50 МГц | ±3 | ±4 | ±5 | |
| 1) При напряжении (размахе сигнала) не менее 100 мВ | ||||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число трактов (каналов) вертикального отклонения Параметры тракта вертикального отклонения: - номинальное значение входного активного сопротивления - входная емкость при сопротивлении 1 МОм, пФ, не более | 2 50 Ом и 1 МОм 25 |
| Максимальное значение входного напряжения (размаха сигнала) для открытого входа, В: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | 5 150 |
| Режимы развёртки | непрерывный однократный |
| Режимы запуска развертки | синхронный (ждущий) свободный |
| Диапазон частот сигнала внутренней синхронизации, Гц: - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 10 до 5-108 от 10 до 2,5-108 |
| Время установления рабочего режима, мин | 10 |
| Время непрерывной работы, ч | 16 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - высота без ручки (с ручкой) - ширина - длина | 213 (280) 421 181 |
| Масса, кг, не более | 7 |
| Потребляемая мощность, В^А, не более | 75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 90 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 15000 |
наносится на переднюю панель приборов методом сеткографии, в руководстве по эксплуатации (части 1 и 2) и формуляре на титульных листах типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф цифровой С8-56/1 | ТНСК. 411161.003 | 1 |
| Комплект принадлежностей | ТНСК. 305654.004 | 1 |
| Руководство по эксплуатации. Часть 1 | ТНСК.411161.003РЭ1 | 1 |
| Руководство по эксплуатации. Часть 2. Подготовка прибора к работе и работа с прибором | ТНСК. 411161.003РЭ2 | 1 |
| Методика поверки | - | 1 |
| Формуляр | ТНСК. 411161.003ФО | 1 |
| Диск CD-R | ТНСК.467613.008 | 1 |
приведены в ТНСК.411161.003РЭ2 «Осциллограф цифровой С8-56/1. Руководство по эксплуатации. Часть 2. Подготовка прибора к работе и порядок работы с прибором», раздел 2 «Порядок работы».
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 6 декабря 2019 г. № 2882 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1-10’2 до 2-107 Гц»;
ГОСТ Р 8.762-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТНСК.411161.003ТУ «Осциллограф цифровой С8-56/1. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
