| Номер в госреестре | 89842-23 |
| Наименование СИ | Измерители-сигнализаторы температуры масла и обмотки трансформаторов |
| Обозначение типа СИ | BWx |
| Изготовитель | Hangzhou HuaLi Instruments Co., Ltd., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 28.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-сигнализаторы температуры масла и обмотки трансформаторов BWx (далее по тексту - измерители или термометры) предназначены для измерений температуры масла и обмотки силовых трансформаторов.
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из медного термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата). Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.
Термометры относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из латуни. Внутри корпуса термометров (под съемной крышкой с защитным съемным стеклом) также размещены сигнализирующие регулируемые электроконтактные устройства с релейными выходами (микровыключатели), а также клеммы для напряжения питания и вывода аналоговых выходных сигналов. Термометры могут оснащаться преобразователем положения стрелки в аналоговые выходные сигналы силы постоянного тока, а также встроенным в корпус термобаллона терморезистором с выходным сигналом электрического сопротивления.
Измерители-сигнализаторы температуры масла и обмотки трансформаторов BWx изготавливаются следующих моделей: BWR, BWY. Модель BWR предназначена для измерений температуры обмотки силовых трансформаторов. Модель BWY предназначена для измерений температуры масла силовых трансформаторов.

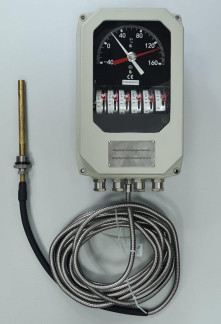

Фотография общего вида измерителей-сигнализаторов температуры масла и обмотки трансформаторов BWx приведена на рисунке 1.
Заводской номер в виде цифрового кода наносится на корпус термометров при помощи наклейки.
Пломбирование термометров не предусмотрено.
Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.
Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей-сигнализаторов температуры масла и обмотки трансформаторов BWx
Метрологические и основные технические характеристики термометров приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до+150; от 0 до +160; от 0 до +200; от -20 до +130; от -20 до +140; от -40 до +130; от -40 до +140; от -40 до +160; от -60 до +160 |
| Пределы допускаемой основной приведенной погрешности измерений температуры при длине соединительного капилляра не более 6000 мм включ., % (от диапазона измерений) | ±2,0 |
| Пределы допускаемой дополнительной приведенной погрешности измерений температуры при длине соединительного капилляра св. 6000 мм, % (от диапазона измерений) / 1000 мм | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений температуры при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне температуры окружающей среды от -40 до +55 °С включ., % (от диапазона измерений)/ 10 °С | ±0,1 |
| Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % (от диапазона измерений) | ±3,0 |
| Пределы допускаемой приведенной погрешности разницы (вариации) переключения сигнализирующего устройства, % (от диапазона измерений) | ±4,0 |
| Диапазон выходных аналоговых сигналов силы постоянного тока, мА | от 4 до 20 |
| Диапазон выходных аналоговых сигналов электрического сопротивления, Ом | от 84,27 до 161,05 |
| Пределы допускаемой основной приведенной погрешности выходных аналоговых сигналов, % (от диапазона измерений) | ±2,0 |
| Пределы допускаемой дополнительной приведенной погрешности выходных аналоговых сигналов при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне температуры окружающей среды от -40 до +55 °С включ., % (от диапазона измерений)/ 10 °С | ±0,1 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования аналоговых выходных сигналов сопротивления встроенного преобразователя по ГОСТ 6651-2009 | Pt100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы циферблата, °С | 2 |
| Цена деления шкалы переключателя сигнализирующего устройства, °С | 10 |
| Количество сигнализирующих устройств, шт., не более | 6 |
| Наименование характеристики | Значение |
| Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В постоянного тока), МОм, не менее | 20 |
| Длина соединительного капилляра, мм, не более | 25000 |
| Длина монтажной части термобаллона, мм, не менее | 180 |
| Диаметр корпуса термобаллона, мм | 14 |
| Глубина погружения термобаллона, мм, не менее | 150 |
| Габаритные размеры корпуса термометра (длина х высота х глубина), мм, не более | 305 х 198 х 162 |
| Масса, кг, не более | 10 |
| Средняя наработка на отказ, ч, не менее | 120000 |
| Средний срок службы, лет, не менее | 15 |
| Параметры электропитания встроенного преобразователя: - напряжение постоянного тока, В | от 198 до 242 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +55 95 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-индикатор температуры масла и обмотки трансформаторов | BWx | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Паспорт (на русском языке) | - | 1 экз. |
| Болт ввода/вывода | - | 4 шт. |
| Плоская прокладка | - | 4 шт. |
| Ключ 10 мм | - | 1 шт. |
приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия предприятия-изготовителя Hangzhou HuaLi Instruments Co., Ltd., КНР.
