| Номер в госреестре | 89845-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | ЕП-25 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический ЕП-25 (далее - резервуар) предназначен для хранения слива остатков светлых и темных нефтепродуктов, нефти, масел.
Резервуар представляет собой стальную сварную конструкцию, состоящую из цилиндрической части, двух усеченно-конических днищ и оборудования, обеспечивающего его эксплуатацию.
Принцип действия резервуара основан на определении объема нефти, нефтепродуктов и масел, в соответствии с градуировочной таблицей.
Вариант установки резервуара - подземный.
Резервуар ЕП-25 с заводским номером 29 расположен по адресу: 352125, Россия, Краснодарский край, г. Тихорецк, Промзона, ЛПДС «Тихорецкая», Тихорецкого РУМН АО «Черно-мортранснефть».
В конструкции резервуара отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр и буквенно-цифровое обозначения типа состоящего из букв русского алфавита и арабских цифр, однозначно идентифицирующие резервуар, нанесены ударным способом и краской при помощи трафоретов с защитой бесцветным лаком обеспечивающим их сохранность в течении всего срока службы резервуара в место, доступное для чтения, с внешней стороны крышки люка-лаза, на стандартную типовую табличку, закрепленную на приварной скобе и типографским способом в паспорт резервуара.
Эскиз общего вида резервуара представлен на рисунке 1.
Фотография горловины и крышки замерного люка резервуара представлена на рисунке 2.
Фотография с указанием места нанесения заводского номера резервуара представлена на рисунке 3.

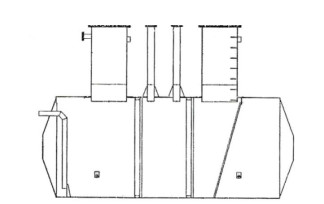

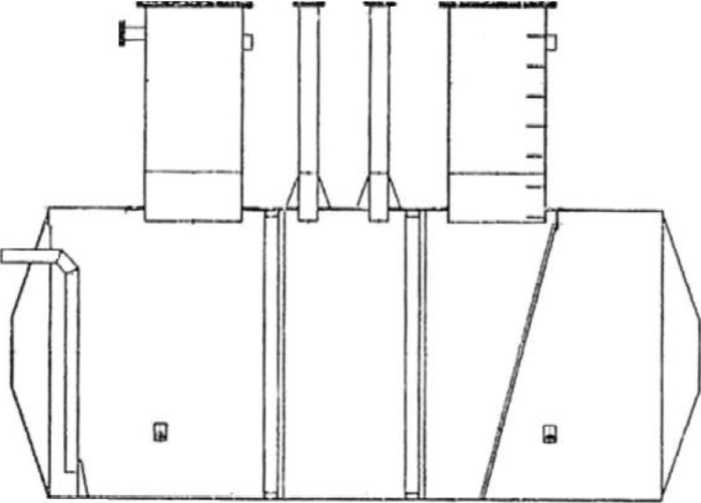

Рисунок 1 - Эскиз общего вида резервуара

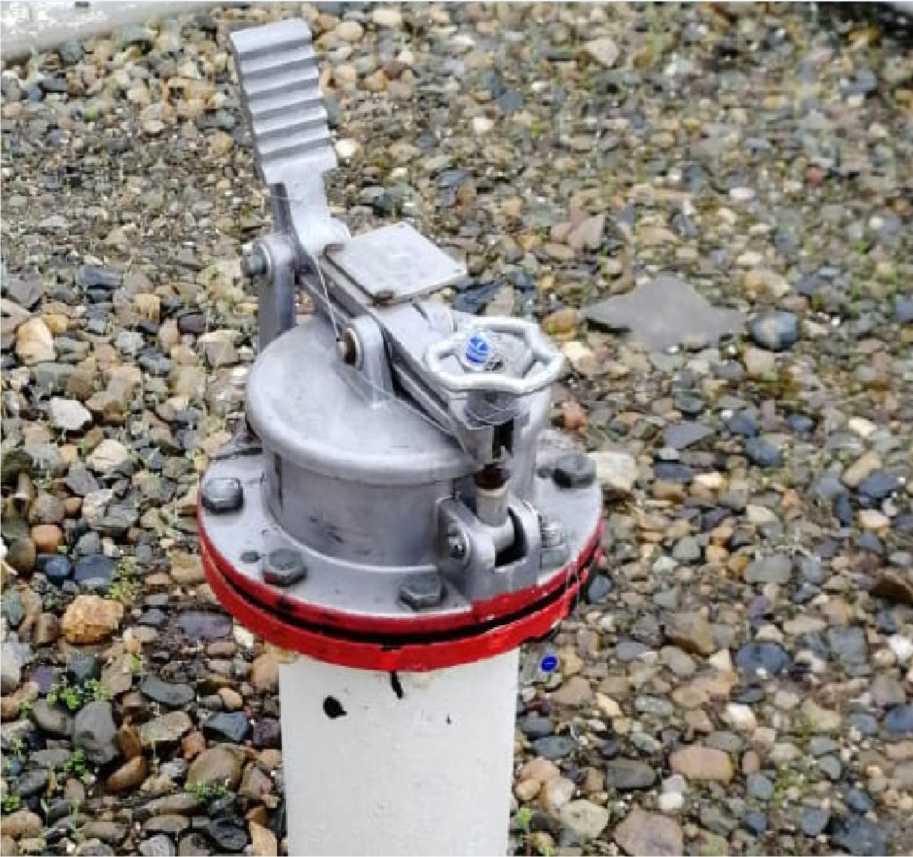

Рисунок 2 - Фотография горловины и крышки замерного люка резервуара

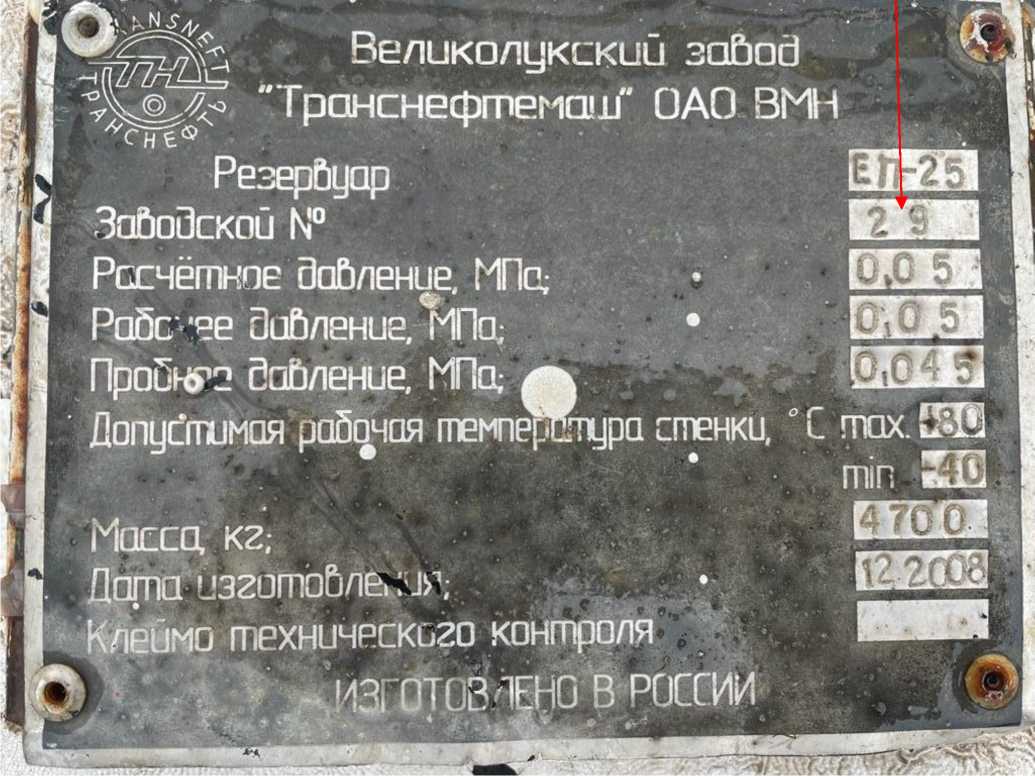

Место нанесения заводского номера
Рисунок 3 - Фотография с указанием места нанесения заводского номера резервуара
Пломбирование резервуара и нанесение знака поверки на резервуар не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Внутренний диаметр (номинальное значение), мм | 2400 |
| Длина цилиндрической части резервуара (номинальное значение), мм | 5826 |
| Температура рабочей среды, °С | от -15 до +50 |
| Допустимая температура стенки, °С | от -40 до +80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | ЕП-25 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2009.06732 «Инструкция. Государственная система обеспечения единства измерений. «Масса нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти № 66 ОАО «Черномортранснефть»».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. «Резервуары стальные горизонтальные цилиндрические. Методика поверки» (Приложение К).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
