| Номер в госреестре | 89846-23 |
| Наименование СИ | Счетчики электроэнергии трехфазные трансформаторного включения |
| Обозначение типа СИ | M2M-3T |
| Изготовитель | Общество с ограниченной ответственностью "Курганский приборостроительный завод" (ООО "КПЗ"), г. Курган |
| Год регистрации | 2023 |
| Срок свидетельства | 28.08.2028 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных сетях переменного тока промышленной частоты при включении в сеть через трансформаторы тока. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифровых преобразователей с последующей обработкой с помощью микроконтроллера.
Конструктивно счетчики состоят из состоит из корпуса (кожуха), клеммных зажимов, крышки клеммной колодки, печатной платы и дисплея. В корпусе расположены печатные платы, жидкокристаллический индикатор, светодиодный индикатор LED, измерительные элементы, верхние и нижние зажимы. Счётчик имеет в своём составе датчики тока, в качестве которых служат токовые трансформаторы; датчики напряжения, в качестве которых служат резистивные делители напряжения; микросхему аналого-цифрового преобразователя (АЦП); микроконтроллер; энергонезависимую память для хранения данных; графический дисплей для отображения измеренных величин; кнопки управления; энергонезависимые часы реального времени; оптический порт; испытательный оптический выход; модули основного и резервного канала связи; встроенный источник питания, расположенные на одной плате, размещенной в пластиковом корпусе.
Дополнительная плата модуля дисплея крепится к основной плате и соединяется с ней с помощью шлейфа; плата резервного модуля связи крепится к разъёмам на основной плате.
Контактная (клеммная) колодка служит для подключения электросети, соединяется с корпусом и закрывается прозрачной крышкой клеммного отсека. Крышка корпуса счетчика допускает пломбировку завода-изготовителя, а крышка клеммного отсека, - пломбировку обслуживающей организации. Дополнительная пломба служит для нанесения знака поверки. Заводские номера наносятся на корпус счетчика посредством лазерной гравировки.
В журналах событий фиксируются значимые события изменения конфигурации, попыток внешнего воздействия на процесс учета электроэнергии, превышение пороговых значений параметров электросети и нагрузки. Счетчик регистрирует события и сохраняют их в памяти с фиксацией даты и времени. Счетчик дает возможность определить тарифные расписания с использованием до 4 тарифов и до 12 тарифных зон в сутки, задаваемых при конфигурировании. При создании расписаний используются суточные расписания, тарифные недели и специальные дни, возможно определить переход зима/лето.
Счетчики изготавливаются в различных модификациях, различающихся наличием SIM-чипа, возможностью подключения антенны, типом основного канала связи, наличием и типом резервного канала связи. Каждая модификация имеет своё уникальное условное обозначение, состав и возможные варианты характеристик приведены в разделе «Структура условного обозначения».
Структура условного обозначения
М2М - зт - 05/1 - io - х-х - х (Х)
------ Наличие SIM-чипа
/нет индекса/ - отсутствует
SC - применяется SIM-чип
-------- Резервный канал связи
/нет индекса/ - отсутствует
RS - RS-485
PLC - PLC
E - Ethernet
LORA - LoRa
XNB - XNB
------------ Антенна GSM
/нет индекса/ - встроенная
А - внешняя антенна
----------------- Основной канал связи
2G - 2G (GSM/GPRS)
4G - 4G (LTE)
IoT - eMTC / NB-IoT
----------------------- Максимальный ток
10 - 10 А
--------------------------------- Класс точности по активной энергии/реактивной энергии и номинальное фазное/линейное напряжение
05/1 - 0,5S/ 1,0 и 230 / 400 В
---------------------------------------- Конструктивное исполнение и схема включения
3Т - трехфазный щитовой трансформаторного включения
----------------------------------------------------Обозначение типа счетчика

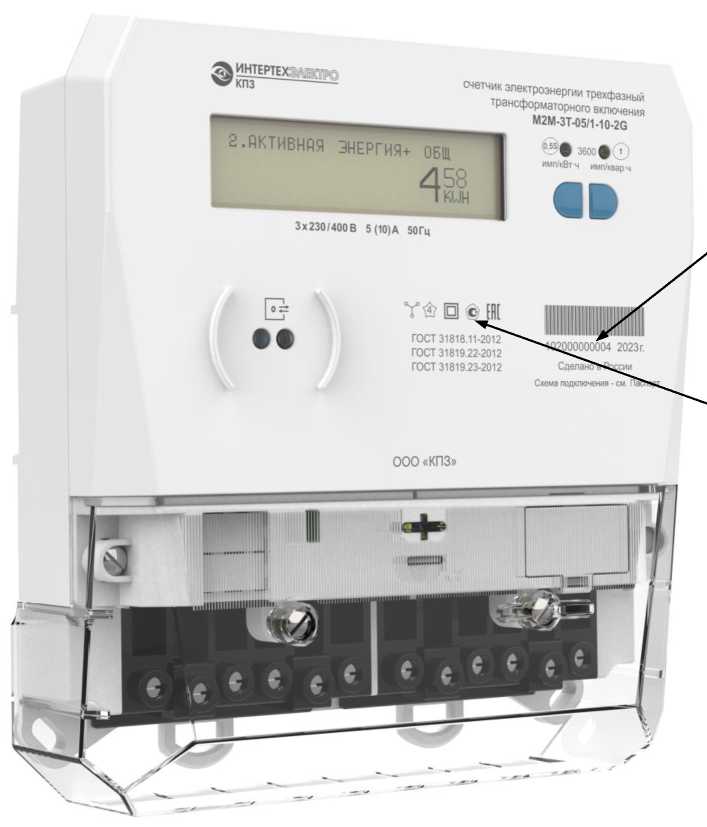

Общий вид счетчиков и место нанесения заводского номера представлены на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую панель корпуса счетчиков любым технологическим способом.
ГОСТ 31819.23-2012 Сделано в России
Рисунок 1 - Общий вид счетчиков и место нанесения заводского номера

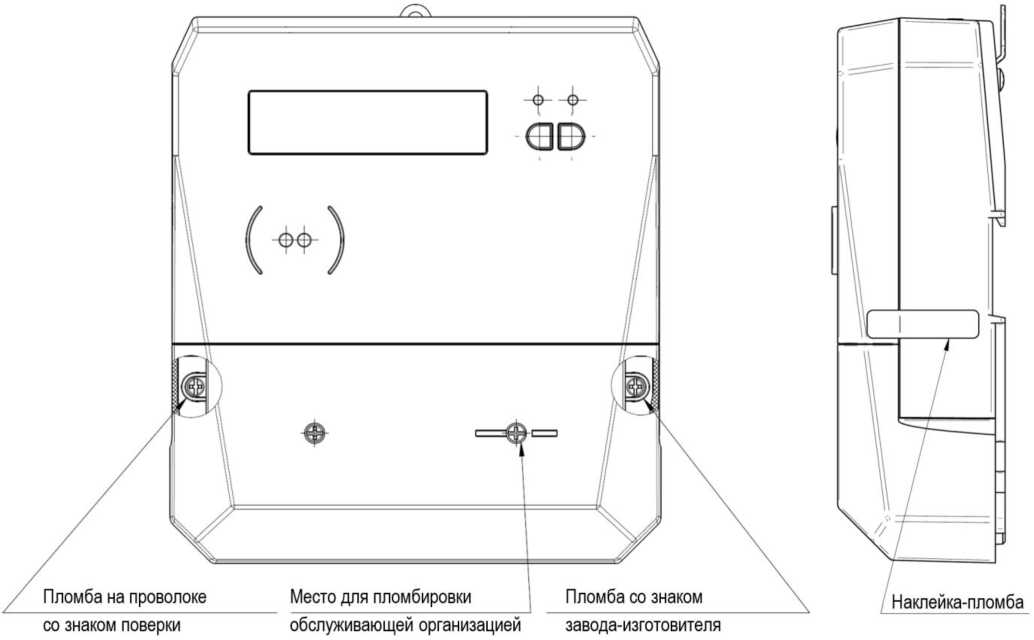

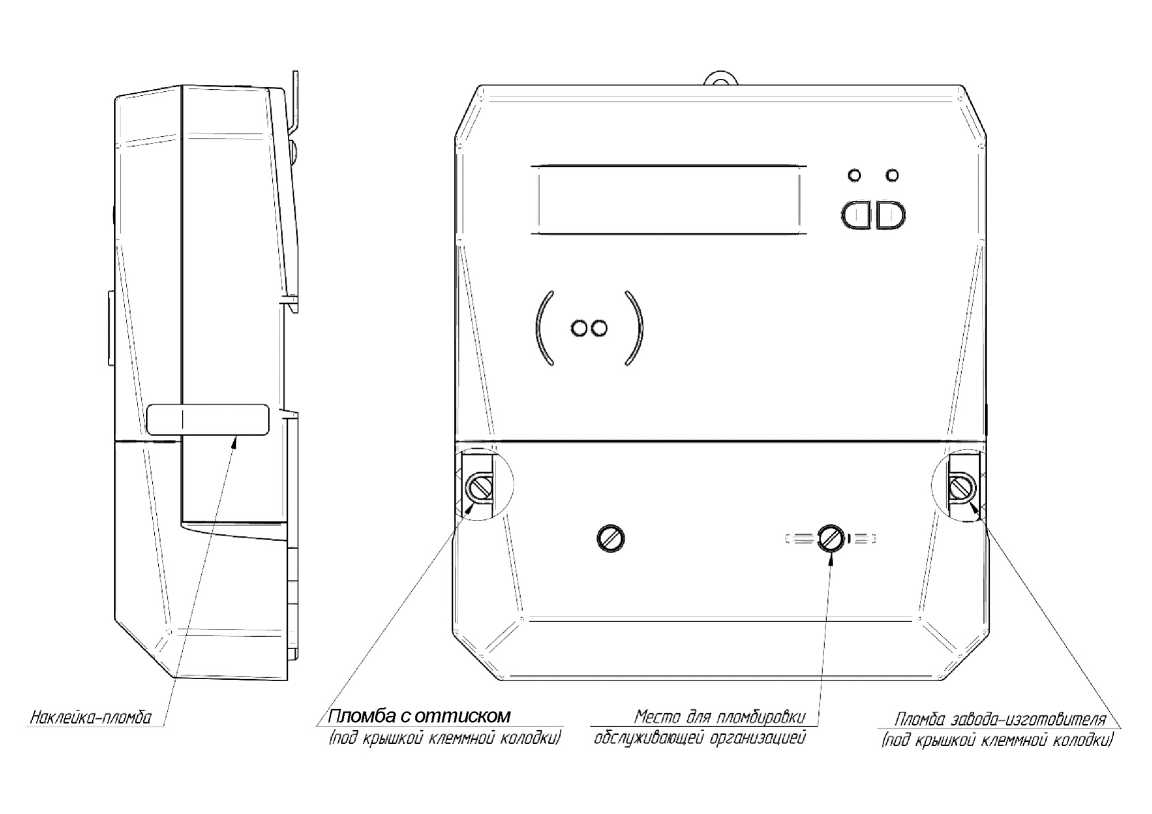

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Поставленный производителем счетчик имеет две пломбы, находящиеся под прозрачной крышкой клеммного отсека: пломбу первичной поверки (слева) и пломбу с оттиском клейма завода-изготовителя (справа).
Снаружи на правой стороне счетчик имеет дополнительную наклейку-пломбу.
На счетчике предусмотрено место для пломбы обслуживающей организации, которая устанавливается над крышкой клеммного отсека.
Месторасположения пломб и знака поверки (пломба с оттиском поверителя) указаны на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по каналам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.
Встроенное ПО не может быть считано без вскрытия корпуса счетчика и использования специального оборудования и программного обеспечения. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл. Номер версии ПО может быть считан со счетчика по каналам связи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KPZ_pwrm_metrology |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.00 |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Класс точности - по активной электрической энергии по ГОСТ 31819.22-2012 - по реактивной электрической энергии по ГОСТ 31819.23-2012 | 0,5S 1,0 |
| Номинальное фазное/линейное напряжение, Uhom, В | 230/400 |
| Рабочий диапазон напряжений, В | От 0,8^Uhom дО 1,15 •Uhom |
| Номинальный ток, Ihom, А | 5 |
| Максимальный ток, 1макс, А | 10 |
| Рабочий диапазон частоты сети, Гц | от 47,5 до 52,2 |
| Стартовый ток (чувствительность) при симметричной нагрузке: - по активной электрической энергии (при cos ^ = 1) - по реактивной электрической энергии (при sin ^ = 1) | 0,001-Ihom 0,002-Ihom |
| Пределы основной абсолютной погрешности хода внутренних часов за сутки, с, не более | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность каждой цепью 1): - напряжения, активная и полная, Вт / В^А, не более2) - тока, полная, В^А, не более3) | 2,0 / 10 1,0 |
| Количество тарифов | 4 |
| Количество тарифных зон | 12 |
| Постоянная счетчика по активной и реактивной энергии, имп./(кВт^ч) и имп./(квар^ч) | 3600 и 3600 |
| Габаритные размеры, (Длина х Ширина х Глубина), мм, не более | 195x175x62 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: - рабочий диапазон температуры окружающей среды, °С - предельный диапазон температуры окружающей среды, °С - относительная влажность при +30 °С, %, не более - атмосферное давление, кПа | от -20 до +45 от -50 до +70 95 от 70 до 106 |
| Срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
| Примечания: 1) - При нормальной температуре и номинальной частоте; 2) - При номинальном напряжении; 3) - При номинальном токе. | |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | шт./экз. |
| Счетчик электроэнергии трехфазный трансформаторного включения М2М-3Т | ПРЕТ.411152.007 | 1 шт. |
| Паспорт | ПРЕТ.411152.007ПС | 1 экз. |
| Руководство по эксплуатации | ПРЕТ.411152.007РЭ | 1 экз.* |
| Методика поверки | - | 1 экз.* |
| * - Поставляется на бумажном носителе по отдельному запросу. Электронные версии находятся в свободном доступе на сайте производителя | ||
наносится на панель счётчиков методом печати или лазерной маркировки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
приведены в документе «Счетчик электроэнергии трехфазный трансформаторного включения
М2М-3Т. Руководство по эксплуатации», подраздел 3.7 «Устройство и работа счетчика».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Технические условия ПРЕТ.411152.007ТУ «Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T».
