| Номер в госреестре | 89848-23 |
| Наименование СИ | Серверы точного времени |
| Обозначение типа СИ | Метроном |
| Изготовитель | Общество с ограниченной ответственностью "ТАЙМ СИСТЕМЫ" (ООО "ТАЙМ СИСТЕМЫ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Серверы точного времени Метроном (далее - серверы) предназначены для формирования, хранения шкалы времени и передачи её в аппаратно-программные комплексы потребителей.
Принцип действия серверов основан на приеме шкалы всемирного координированного времени, распространяемой глобальной навигационной спутниковой системой ГНСС, формировании и выдаче опорной метки времени - импульса в секунду (сигнал 1PPS), а также информации о времени и дате в протоколе времени сети Ethernet.
Конструктивно серверы выполнены в закрытом металлическом корпусе. Корпус серверов в целях удобства их установки на полку, в малогабаритные шкафы Ц 19 дюймов и в стандартные стойки шириной 19 дюймов имеют три варианта исполнения: полочный (исполнение Метроном-500), Ц 19” (исполнение Метроном-800), 19” (исполнения Метроном-810 (2-4 LAN порта) / Метроном-850 (6 LAN портов)), которые отличаются габаритами, набором дополнительных интерфейсов и типом источника питания.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

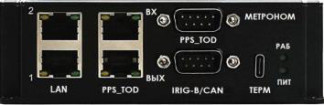

Общий вид серверов в трех вариантах исполнения представлен на рисунке 1. Место нанесения знака утверждения типа, место нанесения заводского номера представлены на рисунке 2. Пломбирование серверов не предусмотрено.
А)
Б)
В)
Рисунок 1 - Общий вид сервера с указанием мест нанесения заводского номера и кода исполнения корпуса (А - исполнение Метроном-500, Б - исполнение Метроном-800, В - исполнения Метроном-810/Метроном-850)
Место нанесения заводского номера
Место нанесения
знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и место нанесения заводского номера
на серверы на примере серверов исполнения Метроном-500
Программное обеспечение (далее - ПО) серверов является встроенным и разделено на метрологически значимую и незначимую части.
Конструкция серверов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО серверов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TimeSyncServer |
| Номер версии (идентификационный номер) ПО | 2.3.Х* |
| Примечание - * - первые две цифры номера версии (идентификационного номера ПО) отвечают за метрологически значимую часть ПО. Оставшаяся часть номера версии представляет собой комбинацию цифр и букв в количестве от 12 до 14 символов и отвечает метрологически не значимую часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности формирования шкалы времени сигнала 1PPS относительно шкалы времени UTC (SU), мкс | ±10 |
| Пределы допускаемой абсолютной погрешности формирования шкалы времени в сетевом протоколе времени на Ethernet-интерфейсе относительно шкалы времени сигнала 1PPS, мс | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от источника постоянного тока (только для исполнений Метроном-500 и Метроном-810): - напряжение постоянного тока, В | от 9 до 12 |
| Параметры электрического питания от источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - исполнение Метроном-500 - исполнение Метроном-800 - исполнения Метроном-810, Метроном-850 | 120x40x120 242x45x250 483x45x400 |
| Масса, кг, не более: - исполнение Метроном-500 - исполнение Метроном-800 - исполнения Метроном-810, Метроном-850 | 0,5 2,0 5,0 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре воздуха +25 °С, % | от +15 до +25 до 80 |
| Средняя наработка на отказ, ч | 80 000 |
| Средний срок службы, лет | 8 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и на маркировочную наклейку серверов любым технологическим способом.
Таблица 4 - Комплектность поставки сервера
| Наименование | Обозначение | Количество |
| Сервер точного времени Метроном | - | 1 шт. |
| Паспорт | СТВМ01-2023-П | 1 экз. |
| Руководство по эксплуатации | СТВМ01-2023-РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| Антенна (по отдельному заказу) | Антенна | 1 шт. |
| Антенный кабель (по отдельному заказу) | РК50-3-34 | 1 шт. |
приведены в разделе 3 «Описание» в руководстве по эксплуатации СТВМ01-2023-РЭ.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
СТВМ01-2023-ТУ «Сервер точного времени Метроном. Технические условия».
| Зарегистрировано поверок | 43 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
