Аппаратура многоканальная измерительная управляющая ONYX, 89849-23

Назначение

Аппаратура многоканальная измерительная управляющая ONYX (далее - аппаратура) предназначена для измерений и преобразований сигналов силы и напряжения постоянного и переменного тока, сопротивления постоянному току, сигналов от первичных измерительных преобразователей, а также установки заданных значений напряжения и частоты переменного тока.

Описание

Принцип действия аппаратуры основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей, механических, тепловых, время-частотных, угловых, геометрических, акустических и электрических величин, термопреобразователей сопротивления и термоэлектрических преобразователей, в цифровые коды с их дальнейшей обработкой, отображением и записью, а также на генерации выходных сигналов с заданными оператором параметрами или в автоматическом режиме управления испытательным оборудованием с заданным соотношением входных/выходных сигналов.

Аппаратура имеет следующие конструктивные исполнения:

- моноблочное исполнение в металлическом корпусе прямоугольной формы, выпускаемое в модификациях: ONYX-Ce, ONYX-Ci, ONYX-Bs, ONYX-B, ONYX-TH, ONYX-Т, ONYX-X, ONYX-XC, ONYX-S;

- моноблочное исполнение в пластиковом корпусе с жидкокристаллическим дисплеем, выпускаемое в модификациях: ONYX-P4, ONYX-P8, ONYX-P16;

- бескорпусное исполнение в виде электронной платы, на лицевой панели которого расположены разъемы входных аналоговых каналов, а на тыльной стороне - разъем для подключения к шасси ONYX-CR или ONYX-CRm, выпускаемое в модификациях: ONYX-Xr, ONYX-XCr, ONYX-Sr, ONYX-Gr, ONYX-Tr, ONYX-Mr.

Установка электронных плат бескорпусного исполнения в шасси ONYX-CR или ONYX-CRm производится изготовителем по спецификации заказчика.

Шасси ONYX-CR имеет следующие исполнения:

- ONYX-CR-4 - рассчитано на установку четырех плат и не оборудовано слотом для установки накопителя данных;

- ONYX-CR-4D - рассчитано на установку четырех плат и оборудовано слотом для установки накопителя данных;

- ONYX-CR-8 - рассчитано на установку восьми плат и не оборудовано слотом для установки накопителя данных;

- ONYX-CR-8D - рассчитано на установку восьми плат и оборудовано слотом для установки накопителя данных.

Шасси ONYX-CRm имеет следующие конструктивные исполнения:

- ONYX-CRm-4D - рассчитано на установку четырех плат и оборудовано слотом для установки накопителя данных;

- ONYX-CRm-8D - рассчитано на установку восьми плат и оборудовано слотом для установки накопителя данных.

Конструктивно модификации моноблочного исполнения в металлическом корпусе прямоугольной формы представляют собой:

- модификацию ONYX-Ce - компактное портативное моноблочное устройство со сменными аккумуляторными батареями. На лицевой панели устройства расположены четыре входных аналоговых канала, работающие в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE c байонетом BNC, один выходной аналоговый канал, совмещенный с тахометрическим c байонетом BNC и разъем для заземления. На верхней стороне устройства расположены: кнопка включения/выключения, кнопки старта/остановки работы, светодиодные индикаторы: состояния устройства, режима работы, состояния аккумуляторных батарей, подключения внешнего питания и сетевого подключения. На тыльной стороне размещен сетевой разъем RJ 45 для подключения к персональной электронной вычислительной машине (далее - ПЭВМ) или сети, разъем для подключения внешнего питания, отсек для аккумуляторных батарей и кнопка принудительной перезагрузки (Reset). Модификация ONYX-Ce выпускается в двух версиях v1 и v2, отличающихся максимальной частотой дискретизации;

- модификацию ONYX-Ci - компактное моноблочное устройство в индустриальном (промышленном) исполнении, на лицевой панели которого расположены четыре входных канала, работающие в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE c байонетом BNC, и один выходной аналоговый канал, совмещенный с тахометрическим c байонетом BNC, на тыльной стороне разъемы: подключения к ПЭВМ или сети и подключения внешнего питания, кнопка принудительной перезагрузки (Reset) и светодиодный индикатор состояния устройства. Модификация ONYX-Ci выпускается в двух версиях v1 и v2, отличающихся максимальной частотой дискретизации;

- модификацию ONYX-Bs - устройство в моноблочном корпусе прямоугольной формы. На лицевой панели устройства расположены световые индикаторы: состояния устройства, работы и синхронизации с ПЭВМ, кнопка останова. На тыльной стороне устройства расположены: четыре входных аналоговых канала, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE с байонетом BNC, канал синхронизации с байонетом BNC, сетевой разъем RJ 45 для подключения к ПЭВМ, разъем для подключения внешнего блока питания, кнопка принудительной перезагрузки (Reset), разъем заземления, разъем цифровых входов/выходов, один выходной аналоговый канал с байонетом BNC, клавиша включения/выключения;

- модификацию ONYX-B - устройство в моноблочном корпусе прямоугольной формы. На лицевой панели устройства расположены световые индикаторы: состояния устройства, работы и синхронизации с ПЭВМ, кнопки включения питания, запуска режима работы и останова. На тыльной стороне устройства расположены: переключатель ведущий/ведомый, кнопка принудительной перезагрузки (Reset), восемь входных аналоговых каналов, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE с байонетом BNC, сетевой разъем RJ 45 для подключения к ПЭВМ/сети, разъем заземления, разъем для дистанционного контактного аварийного выключателя, разъем цифровых входов/выходов, разъем RS-485, четыре аналоговых выходных канала с байонетом BNC, разъем для подключения внешнего блока питания;

- модификацию ONYX-TH - устройство в моноблочном металлическом корпусе прямоугольной формы. На лицевой панели устройства расположены: кнопка включения/выключения устройства, кнопка запуска выбранной программы работы (START) и кнопка останова (STOP). На тыльной стороне расположены: десять трехконтактных входных каналов измерения температуры, восемь аналоговых входных каналов силы постоянного тока для измерения сигналов от преобразователей относительной влажности, четыре аналоговых выхода силы постоянного тока, тридцати семи контактный разъем DSUB для подключения исполнительных реле, пятнадцати и тридцати семи контактные разъемы DSUB в качестве цифровых входов/выходов, три сетевых разъема RJ 45 для подключения к ПЭВМ или сети, разъемы для подключения внешнего блока питания и заземления;

- модификацию ONYX-T - устройство в моноблочном корпусе прямоугольной формы. На лицевой панели устройства расположены восемь разъемов для подключения штекера WR-TBL Series 381 - 2,50 мм, предназначенного для подключения шестнадцати термопреобразователей сопротивления типа Pt100 или термопар типа К, кнопка включения/выключения питания и световой индикатор состояния подключения к сети передачи данных. На тыльной стороне устройства расположены: разъем заземления, разъем для подключения внешнего блока питания, порт высокоскоростной передачи данных, разъем RS-485, разъем цифровых входов/выходов, переключатель ведущий/ведомый, кнопка принудительной перезагрузки (Reset), разъем RJ 45 для подключения к ПЭВМ или сети;

- модификацию ONYX-X - устройство в моноблочном корпусе прямоугольной формы. На лицевой панели устройства расположены восемь входных аналоговых каналов, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE с байонетом BNC и световыми индикаторами состояния канала, два выходных аналоговых канала, совмещенных с тахометрическим c байонетом BNC со световыми индикаторами состояния, кнопки запуска загруженной в память устройства программы «START» и останова «STOP», световой индикатор состояния подключения к сети передачи данных, клавиша включения/выключения питания. На тыльной стороне устройства расположены: разъем заземления, разъем для подключения внешнего блока питания, порт высокоскоростной передачи данных, разъем RS-485, разъем цифровых входов/выходов, переключатель ведущий/ведомый, кнопка принудительной перезагрузки (Reset), разъем RJ 45 для подключения к ПЭВМ или сети. Модификация ONYX-X выпускается в двух версиях v1 и v2, отличающихся максимальной частотой дискретизации;

- модификацию ONYX-XC - устройство в моноблочном корпусе прямоугольной формы. На лицевой стороне устройства расположены восемь входных аналоговых каналов, работающих в режимах AC/DC несимметричный, заряд и IEPE с байонетом BNC и световыми индикаторами состояния канала, два выходных аналоговых канала, совмещенных с тахометрическим c байонетом BNC со световыми индикаторами состояния, кнопки запуска загруженной в память устройства программы «START» и останова «STOP», световой индикатор состояния подключения к сети передачи данных, клавиша включения/выключения питания. На тыльной стороне устройства расположены: разъем заземления, разъем для подключения внешнего блока питания, порт высокоскоростной передачи данных, разъем RS-485, разъем цифровых входов/выходов, переключатель ведущий/ведомый, кнопка принудительной перезагрузки (Reset), разъем RJ 45 для подключения к ПЭВМ или сети. Модификация ONYX-XC выпускается в двух версиях v1 и v2, отличающихся максимальной частотой дискретизации;

- модификацию ONYX-S - устройство в моноблочном корпусе прямоугольной формы. На лицевой стороне устройства расположены: световой индикатор состояния подключения к сети передачи данных, один выходной аналоговый канал c байонетом 2-pin LEMO со световым индикатором, четыре разъема LEMO для подключения восьми входных аналоговых каналов, работающих в режимах AC/DC дифференциальный, IEPE, мост, полумост, четверть-мост на 350 или 120 Ом с байонетом LEMO и световыми индикаторами состояния канала, клавиша включения/выключения питания. На тыльной стороне устройства расположены: разъем заземления, разъем для подключения внешнего блока питания, порт высокоскоростной передачи данных, разъем RS-485, разъем цифровых входов/выходов, переключатель ведущий/ведомый, кнопка принудительной перезагрузки (Reset), разъем RJ 45 для подключения к ПЭВМ или сети.

Конструктивно, модификации моноблочного исполнения в пластиковом корпусе с жидкокристаллическим дисплеем представляют собой:

- модификацию ONYX-P4 - устройство в моноблочном пластиковом корпусе прямоугольной формы. На лицевой стороне расположены: жидкокристаллический дисплей, являющийся основным средством отображения информации, а также кнопка включения/выключения, кнопки управления функциями устройства, кнопки навигации и подтверждения выбора, функциональные кнопки (F1 - F6). На верхней стороне устройства расположены четыре входных аналоговых канала работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE, один выходной аналоговый канал совмещенный с тахометрическим и реализованные в одном байонете 8-пиновый LEMO, сетевой разъем RJ 45 для подключения к ПЭВМ или сети, разъем для подключения внешнего питания, слот для установки флеш-накопителя (SD-карты), разъем для подключения стереонаушников и микрофона;

- модификацию ONYX-P8 - устройство в моноблочном пластиковом корпусе прямоугольной формы. На лицевой стороне расположены: жидкокристаллический сенсорный дисплей, являющийся основным средством ввода команд/данных управления и отображения информации, а также кнопка включения/выключения, кнопки управления функциями устройства, кнопки навигации и подтверждения выбора, функциональные кнопки (F1 - F6). На верхней стороне устройства расположены восемь входных аналоговых каналов, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE с байонетом BNC, один выходной аналоговый канал совмещенный с тахометрическим и реализованные в одном байонете 4-pin LEMO, а также разъем для заземления. На правой боковой стороне устройства распложены разъемы: RJ 45 для подключения к ПЭВМ или сети, 3,5 мм разъем для подключения стереонаушников и микрофона, mini USB, mini HDMI, CAN-шина, слот для флеш-накопителя (SD-карты), разъем GPS антенны (при наличии опции) и кнопка принудительной перезарузки (Reset), и кольцо для крепления ремня для переноски.На левой боковой стороне устройства расположены разъем питания, ручка для удержания устройства, кольцо для крепления ремня для переноски и функциональная кнопка Acq. 11а тыльной стороне расположен отсек для установки аккумуляторной батареи;

- модификацию ONYX-P16 - устройство в моноблочном пластиковом корпусе прямоугольной формы. На лицевой стороне расположены: жидкокристаллический сенсорный дисплей, являющийся основным средством ввода команд/данных управления и отображения информации, а также кнопка включения/выключения, кнопки управления функциями устройства, кнопки навигации и подтверждения выбора, функциональные кнопки (F1 - F6). На верхней стороне устройства расположены шестнадцать входных аналоговых каналов, работающих в режимах AC/DC несимметричный и IEPE с байонетом 2-pin LEMO и один выходной аналоговый канал совмещенный с тахометрическим и реализованные в одном байонете 4-pin LEMO, a так же разъем для подключения заземления.На правой боковой стороне устройства распложены различные разъемы подключения периферийных устройств: RJ 45 для подключения к ПЭВМ или сети, 3,5 мм разъем для подключения стереонаушников и микрофона, mini USB, mini HDMI, CAN-шина, слот для флеш-накопителя (SD-карты), разъем GPS антенны (при наличии опции) и кнопка принудительной перезарузки (Reset), и кольцо для крепления ремня для переноски. На левой боковой стороне устройства расположены разъем питания, ручка для удержания устройства и функциональная кнопка, и кольцо для крепления ремня для переноски. На тыльной стороне расположен отсек для установки аккумуляторной батареи.

Конструктивно, бескорпусные модификации представляют собой:

- модификацию ONYX-Xr - устройство (электронная плата). На лицевой стороне расположены 8 входных аналоговых каналов, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE с байонетом BNC и световыми индикаторами состояния канала, а также кнопка принудительной перезагрузки «Reset». На тыльной стороне расположен разъем для подключения к шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) и ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D). Модификация ONYX-Xr предназначена только для эксплуатации в составе шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) в качестве ведущего/ведомого устройства или шасси ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D) в качестве ведомого устройства. Модификация ONYX-Xr выпускается в двух версиях v1 и v2, отличающихся максимальной частотой дискретизации;

- модификацию ONYX-XCr - бескорпусное устройство (электронная плата). На лицевой стороне расположены 8 входных аналоговых каналов, работающих в режимах AC/DC несимметричный, заряд и IEPE с байонетом BNC и световыми индикаторами состояния канала и кнопка принудительной перeзагрузки «Reset». На тыльной стороне расположен разъем для подключения к шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) и ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D). Модификация ONYX-XCr предназначена только для эксплуатации в составе шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) в качестве ведущего/ведомого устройства или шасси ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D) в качестве ведомого устройства. Модификация ONYX-XCr выпускается в двух версиях v1 и v2, отличающихся максимальной частотой дискретизации;

- модификацию ONYX-Sr - бескорпусное устройство (электронная плата). На лицевой стороне расположены 4 разъема 14-pin LEMO для подключения 8 входных аналоговых каналов, AC/DC дифференциальный, IEPE, мост, полумост, четверть-мост на 350 и 120 Ом и световыми индикаторами состояния канала и 1 выходной аналоговый канал c байонетом 2-pin LEMO со световым индикатором состояния канала. На тыльной стороне расположен разъем для подключения к шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) и ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D). Модификация ONYX-Sr предназначена только для эксплуатации в составе шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) в качестве ведущего/ведомого устройства или шасси ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D) в качестве ведомого устройства.

- модификацию ONYX-Gr - бескорпусное устройство (электронная плата). На лицевой стороне расположены 16 входных аналоговых каналов, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный, мост, полумост, четверть-мост на 350 и 120 Ом, выполненных в двух байонетах 50 pin D-Sub, световые индикаторы состояния входных каналов, и 1 выходной аналоговый канал c байонетом 2-pin LEMO, а также кнопка принудительной перезагрузки «Яе8еЬ».На тыльной стороне расположен разъем для подключения к шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) и ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D). Модификация ONYX-Gr предназначена только для эксплуатации в составе шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) в качестве ведущего/ведомого устройства или шасси ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D) в качестве ведомого устройства;

- модификацию ONYX-Tr - бескорпусное устройство (электронная плата). На лицевой стороне расположены 8 разъемов для подключения 16 термометров сопротивления типа Pt100 или термопар типа К, а также кнопка принудительной перезагрузки «Reset».На тыльной стороне расположен разъем для подключения к шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) и ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D). Модификация ONYX-Tr предназначена только для эксплуатации в составе шасси ONYX-CR (исполнения ONYX-CR-4, ONYX-CR-4D, ONYX-CR-8, ONYX-CR-8D) в качестве ведущего/ведомого устройства или шасси ONYX-CRm (модификации CRm-4D CRm-8D) в качестве ведомого устройства;

- модификацию ONYX-Mr - бескорпусное устройство (электронная плата) со сдвоенной передней панелью. На лицевой стороне расположены 8 входных аналоговых каналов, работающих в режимах AC/DC несимметричный, AC/DC дифференциальный и IEPE с байонетом BNC, 8 выходных аналоговых каналов с байонетом BNC, световые индикаторы состояния канала и кнопка принудительной перезагрузки «Reset».

На тыльной стороне расположен разъем для подключения к шасси ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D). Модификация ONYX-Mr предназначена только для эксплуатации в составе шасси ONYX-CRm (исполнения ONYX-CRm-4D и ONYX-CRm-8D) в качестве ведущего.

Конструктивно, шасси представляют собой:

- шасси исполнения ONYX-CR предназначены для монтажа в него и коммутации плат модификаций ONYX-Xr, ONYX-XCr, ONYX-Sr, ONYX-Gr, ONYX-Tr в качестве ведущих или ведомых. В шасси установлен сетевой коммутатор, генератор сигналов, а также, в зависимости от конфигурации, слот для установки твердотельного накопителя для записи сигналов. На лицевой стороне расположены: слоты для установки плат модификаций ONYX-Xr, ONYX-XCr, ONYX-Sr, ONYX-Gr, ONYX-Tr, свободные слоты закрываются заглушками, кнопка включения/выключения устройства, кнопка запуска работы «START», кнопка останова «STOP», два выходных аналоговых канала, совмещенных с тахометрическим c байонетом BNC и слот для установки накопителя данных (только для исполнений ONYX-CRm-4D и ONYX-CRm-8D). На тыльной стороне расположены: разъем заземления, вентиляторы принудительного охлаждения, переключатель ведущий/ведомый, разъем для подключения питания, сетевой разъем RJ 45 для подключения к ПЭВМ или внешней сети, разъем цифровых входов/выходов;

- шасси исполнения ONYX-CRm предназначены для монтажа и коммутации электронной платы модификации ONYX -Mr в качестве ведущей и плат модификаций ONYX-Xr, ONYX-XCr, ONYX -Sr, ONYX -Gr, ONYX -Tr в качестве ведомых в единую систему. В шасси установлен сетевой коммутатор и слот для установки твердотельного накопителя для записи сигналов.На лицевой стороне расположены: кнопка включения/выключения устройства, кнопка запуска работы «START», кнопка останова «STOP» и слот для установки накопителя данных. На тыльной стороне расположены: разъем заземления, вентиляторы принудительного охлаждения, переключатель ведущий/ведомый, разъемы для подключения питания, сетевой разъем RJ 45 для подключения к ПЭВМ и сети, разъем цифровых входов/выходов.

Серийный номер в виде цифрового кода наносится методом лазерной печати на маркировочную наклейку, которая содержит: обозначение модификации, ее серийный номер и QR-код дополнительно отражающий данную информацию. Общий вид маркировочной наклейки представлен на рисунке 1.

На шасси исполнений ONYX-CR и ONYX-CRm наносятся все маркировочные наклейки с серийными номерами установленных в них бескорпусных электронных плат. Бескорпусные электронные платы устанавливаются в шасси справа налево (первая плата -ведущая, далее - ведомые).

Общий вид модификаций аппаратуры и ее конструктивных исполнений с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунках 2 - 23. Нанесение знака поверки на аппаратуру в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) аппаратуры не предусмотрено.

Рисунок 1 - Общий вид маркировочной наклейки

Место нанесения знака утверждения

Место нанесения серийного номера

а) общин вид лицевой панели модификации ONYX-Ce

б) общин вид тыльной стороны модификации ONYX-Ce

в) общий вид сверху модификации ONYX-Ce г) общий вид снизу модификации ONYX-Ce

Рисунок 2 — Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-Ce) с указанием места нанесения знака

Место нанесения серийного номера

Место нанесения знака утверждения

а) общин вид лицевой панели модификации ONYX-Ci

Рисунок 3 - Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-Ci) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

Место нанесения знака утверждения

Место нанесения серийного номера

а) общин вид лицевой панели модификации ONYX-Bs

Рисунок 4 - Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-Bs) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

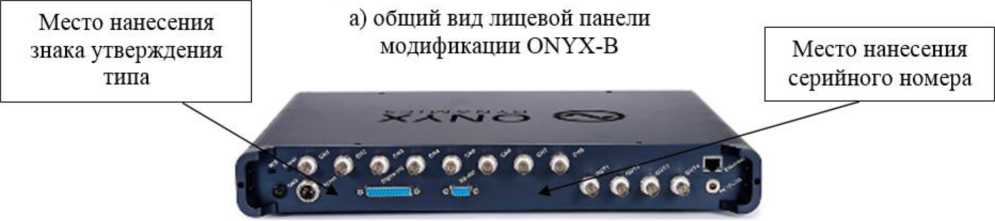

б) общий вид тыльной стороны модификации ONYX-B

Рисунок 5 - Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-B) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

Место нанесения серийного номера

Место нанесения знака утверждения

а) общий вид лицевой панели модификации ONYX-TH

Рисунок 6 - Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-TH) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

а) общий вид лицевой панели модификации ONYX-T

Место нанесения

Место нанесения знака утверждения типа

б) общий вид тыльной стороны модификации ONYX-T

серийного номера

Рисунок 7 - Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-T) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

а) общий вид лицевой панели модификации ONYX-X

Место нанесения серийного номера

Место нанесения знака утверждения типа

б) общий вид тыльной стороны модификации ONYX-X

Рисунок 8 - Общий вид аппаратуры моноблочного исполнения в металлическом корпусе прямоугольной формы (модификация ONYX-X) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

Место нанесения

серийного номера

Место нанесения

знака утверждения

Место нанесения

знака утверждения

Место нанесения

серийного номера

утверждения типа и места нанесения серийного номера

Рисунок 10 - Оощий вид аппаратуры моноолочного исполнения в металлическом корпусе

утверждения типа и места нанесения серийного номера

б) общий вид тыльной стороны модификации ONYX-XC

Рисунок 9 - Оощий вид аппаратуры моноблочного исполнения в металлическом корпусе

прямоугольной формы (модификация ONYX-XC) с указанием места нанесения знака

а) общий вид лицевой панели модификации ONYX-S о) общий вид тыльной стороны модификации ONYX-S

прямоугольной формы (модификация ONYX-S) с указанием места нанесения знака

б) общий вид тыльной стороны модификации ONYX-P4

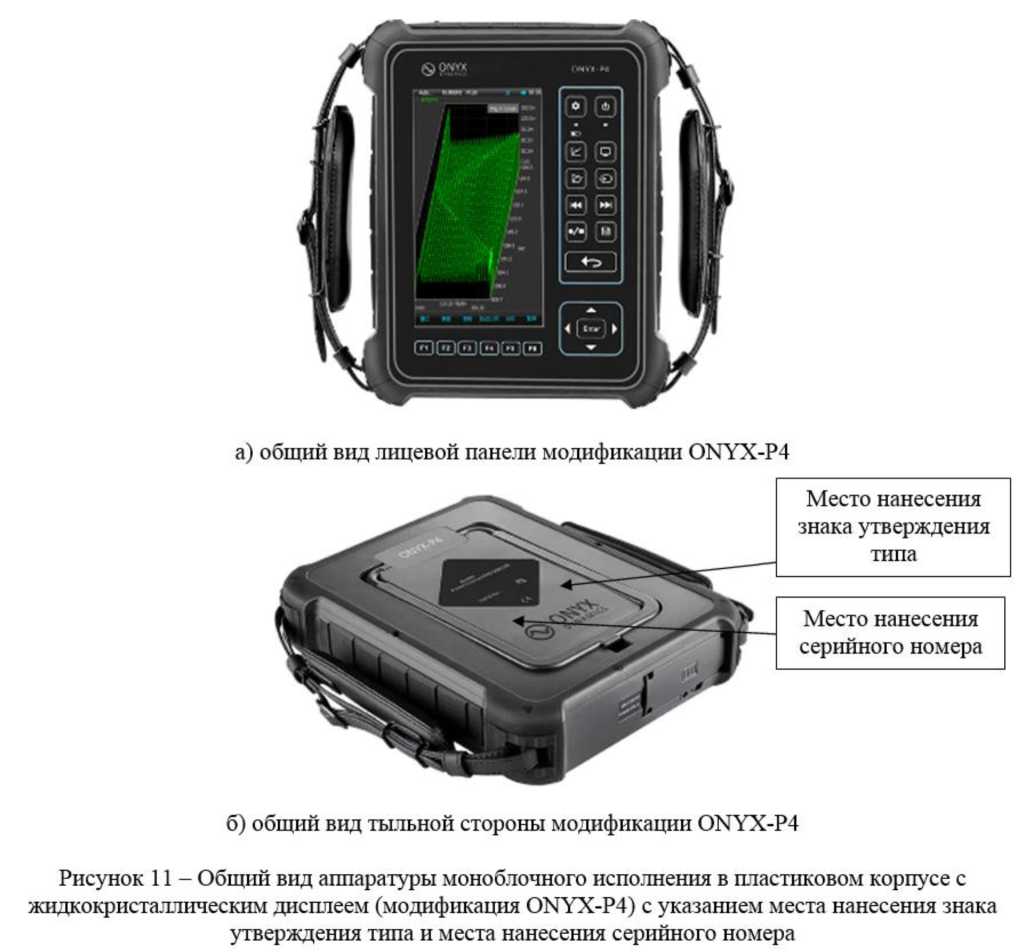

Рисунок 11- Общий вид аппаратуры моноблочного исполнения в пластиковом корпусе с жидкокристаллическим дисплеем (модификация ONYX-P4) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

а) общий вид лицевой панели модификации ONYX-P4

Место нанесения

знака утверждения типа

Место нанесения серийного номера

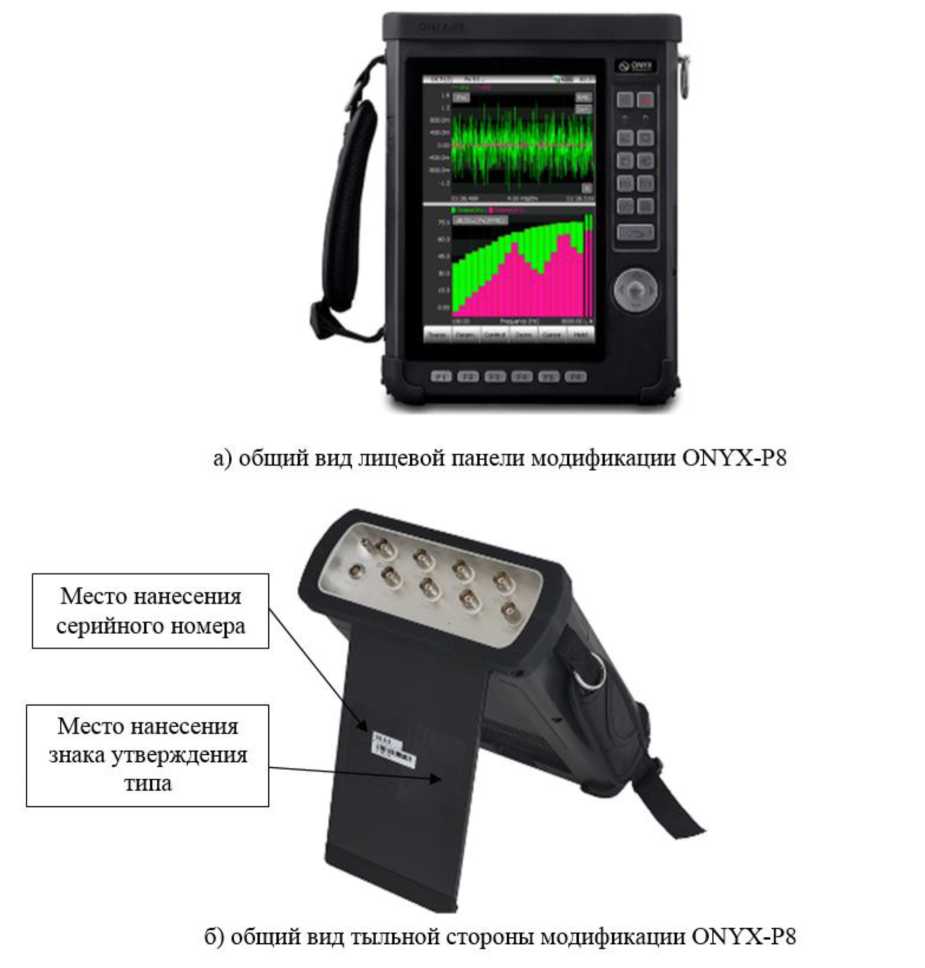

б) общий вид тыльной стороны модификации ONYX-P8

а) общий

вид лицевой панели модификации ONYX-P8

Место нанесения знака утверждения типа

Место нанесения серийного номера

□□

QO

ПС

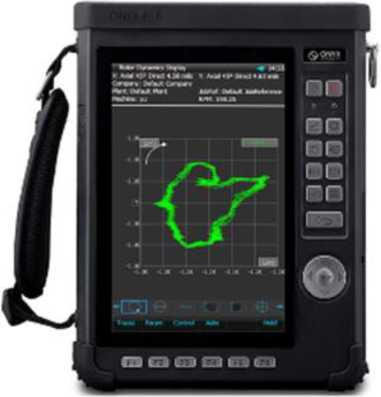

Рисунок 12 - Общий вид аппаратуры моноблочного исполнения в пластиковом корпусе с жидкокристаллическим дисплеем (модификация ONYX-P8) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

а) общий вид лицевой панели модификации ONYX-P16

Место нанесения серийного номера

Место нанесения знака утверждения типа

б) общий вид тыльной стороны модификации ONYX-P16

Рисунок 13 - Общий вид аппаратуры моноблочного исполнения в пластиковом корпусе с жидкокристаллическим дисплеем (модификация ONYX-P16) с указанием места нанесения знака утверждения типа и места нанесения серийного номера

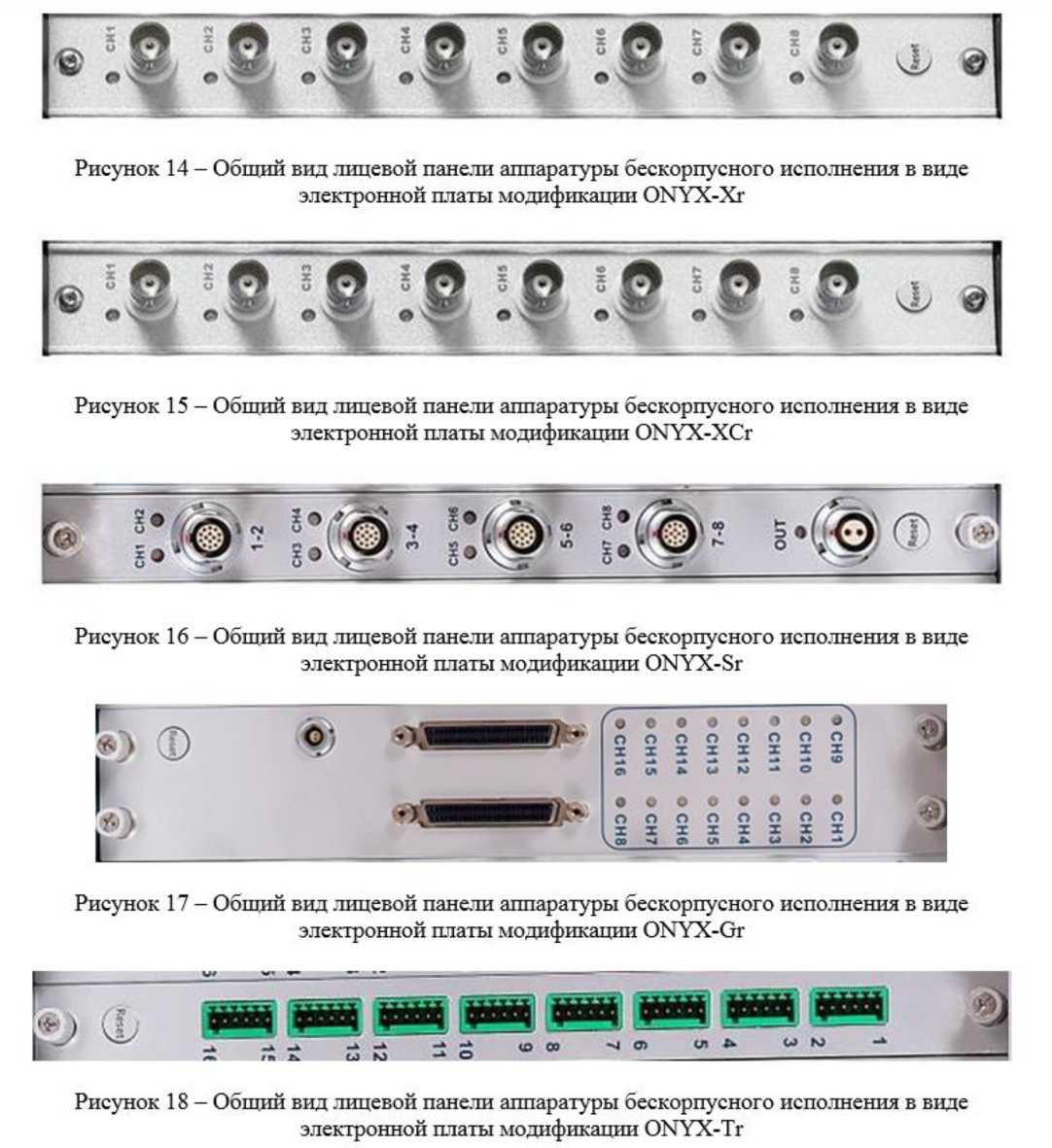

- Общий вид лицевой панели аппаратуры бескорпусного исполнения в виде электронной платы модификации ONYX-Xr

Рисунок 15

— Общий вид лицевой панели аппаратуры бескорпусного исполнения в виде электронной платы модификации ONYX-XCr

— Общий вид лицевой панели аппаратуры бескорпусного исполнения в виде электронной платы модификации ONYX-Tr

Обший вид лицевой панели аппаратуры бескорпусного исполнения в виде электронной штаты модификации ONYX-Sr

Общий вид лицевой панели аппаратуры бескорпусного исполнения в виде электронной платы модификации ONYX-Gr

е о X

и»

П

О о X о

о о X

о о X и»

и о X

о о X

о о X

о

п

о X шЛ

о о X м

© 1ft 1ft ;ft ;ft .ft ;A 1ft 1ft ©I W W Ж w w V w___I

X О *         £ 0

Рисунок 14

Рисунок 16 -

Рисунок 17-

Рисунок 18

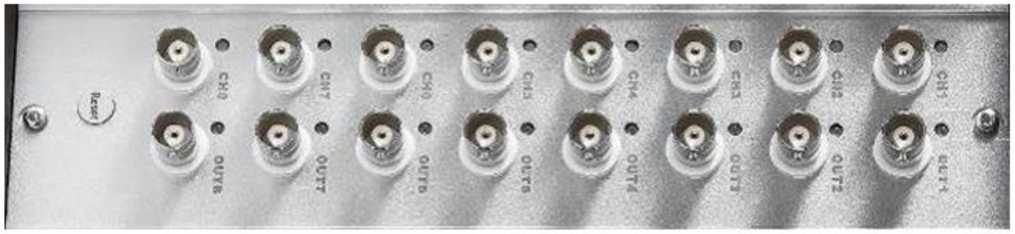

Рисунок 19 — Общий вид лицевой панели аппаратуры бескорпусного исполнения в виде электронной платы модификации ONYX-Mr

Место нанесения

знака утверждения типа

Место нанесения серийных номеров электронных плат

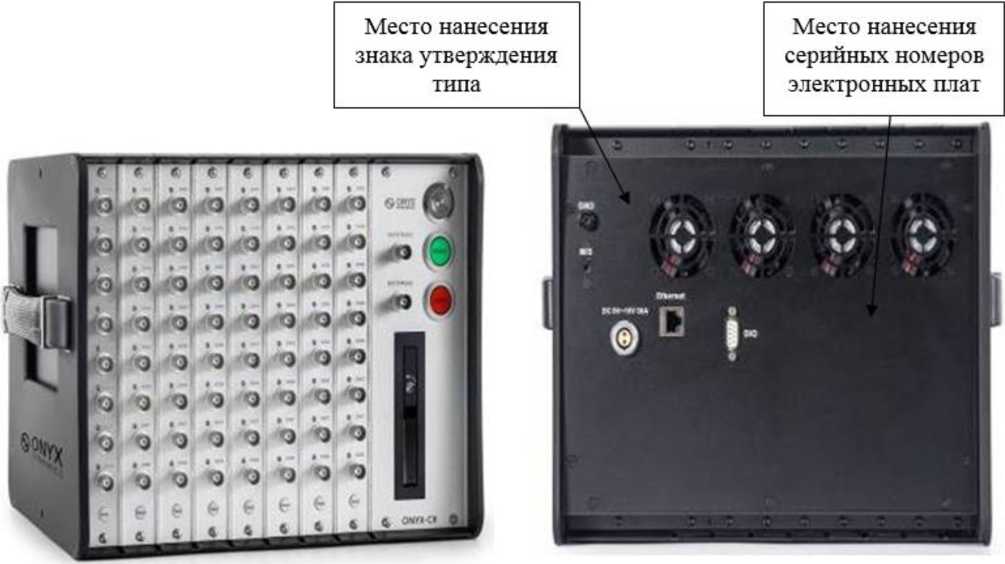

а) общий вид лицевой панели шасси ONYX-CR конструктивного исполнения ONYX-CR-4

б) общий вид тыльной стороны шасси ONYX-CR конструктивного исполнения ONYX-CR-4

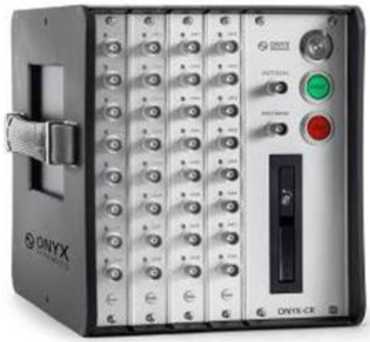

Рисунок 20 - Общий вид шасси ONYX-CR (конструктивного исполнения ONYX-CR-4) с указанием места нанесения знака утверждения типа и места нанесения серийных номеров

а) общий вид лицевой панели шасси ONYX-CR конструктивного исполнения ONYX-CR-8 и ONYX-CR-8D

б) общий вид тыльной стороны шасси ONYX-CR конструктивного исполнения ONYX-CR-8 и ONYX-CR-8D

Рисунок 21 - Общий вид шасси ONYX-CR (конструктивного исполнения ONYX-CR-8 и ONYX-CR-8D) с указанием места нанесения знака утверждения типа и места нанесения серийных номеров

Место нанесения серийных номеров электронных плат

Место нанесения знака утверждения

б) общин вид тыльной стороны шасси ONYX-CRm исполнения ONYX-CRm-4D

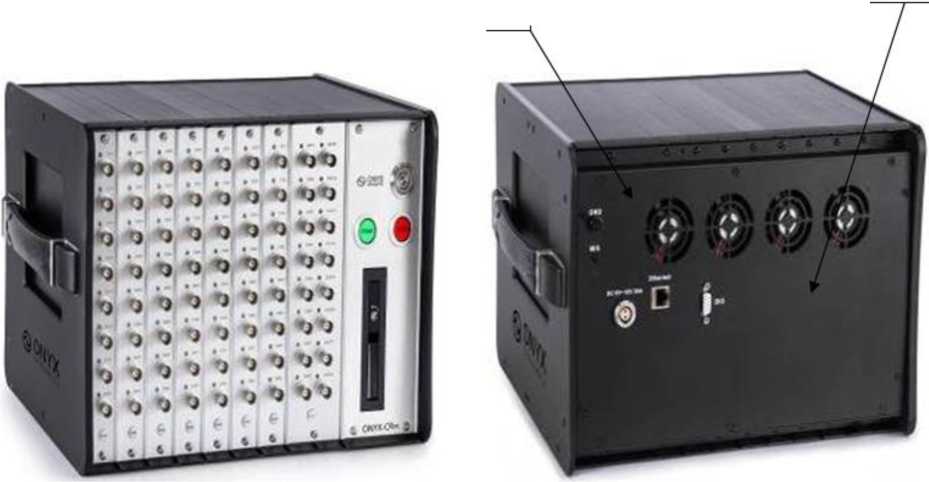

а) общий вид лицевой панели шасси ONYX-CRm исполнения ONYX-CRm-4D

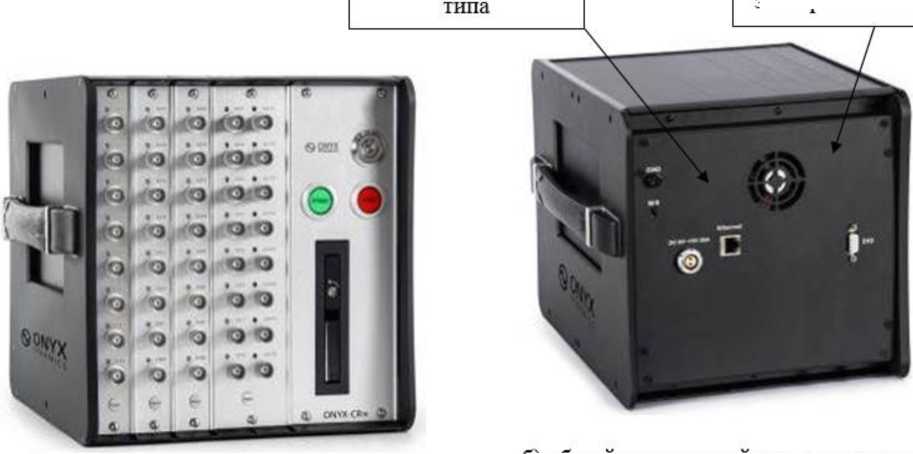

Рисунок 22 - Общий вид шасси ONYX-CRm (исполнения ONYX-CRm-4D) с указанием места нанесения знака утверждения типа и места нанесения серийных номеров

Место нанесения знака утверждения типа

Место нанесения серийных номеров электронных плат

а) общий вид лицевой панели шасси ONYX-CRm исполнения ONYX-CRm-8D

б) общий вид тыльной стороны шасси ONYX-CRm исполнения ONYX-CRm-8D

Рисунок 23 - Общий вид шасси ONYX-CRm (исполнения ONYX-CRm-8D) с указанием места нанесения знака утверждения типа и места нанесения серийных номеров

Программное обеспечение

Программное обеспечение (далее - ПО) аппаратуры состоит из встроенного и внешнего ПО. Внешнее ПО «Onyx Data Management» (ODM) устанавливается на ПЭВМ. Встроенное ПО «DSP application» устанавливается в цифровой сигнальный процессор, встроенный в аппаратуру, и осуществляет обработку и генерацию сигналов.

Конструкция аппаратуры исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Внешнее и встроенное ПО являются метрологически значимыми.

Метрологические характеристики аппаратуры нормированы с учетом влияния внешнего и встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого внешнего и встроенного ПО аппаратуры приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики модификаций ONYX-Ce и ONYX-Ci

Таблица 3 - Метрологические характеристики модификаций ONYX-Bs, ONYX-B и ONYX-Mr

Таблица 4 - Метрологические характеристики модификаций ONYX-X, ONYX-Xr, ONYX-XC и ONYX-XCr

Таблица 5 - Метрологические характеристики модификаций ONYX-S и ONYX-Sr

Таблица 6 - Метрологические характеристики модификации ONYX-Gr

Таблица 7 - Метрологические характеристики модификаций ONYX-T, ONYX-Tr, ONYX-TH

Таблица 8 - Метрологические характеристики модификаций ONYX-P4, ONYX-P8, ONYX-P16

Таблица 9 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус аппаратуры любым технологическим способом.

Комплектность

Таблица 10 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Методы измерений» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

«Аппаратура многоканальная измерительная управляющая ONYX. Стандарт предприятия».
