| Номер в госреестре | 89852-23 |
| Наименование СИ | Установка поверочная уровнемерная |
| Обозначение типа СИ | СЕНС УП25 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), г. Заречный, Пензенская обл. |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная уровнемерная СЕНС УП25 (далее - установка) предназначена для передачи единицы длины средствам измерений уровня.
Принцип действия установки основан на измерении перемещения считывающей каретки движущейся вдоль магнитной ленты.
Измерение осуществляется на основе определения положения считывающей каретки с бесконтактным магнитным датчиком относительно магнитной ленты посредством магнитного поля. Перемещаясь вдоль магнитной ленты, которая намагничена с постоянным периодом, бесконтактный магнитный датчик в считывающей каретке фиксирует количество пройденных магнитных зазоров. Количество магнитных зазоров прямо пропорционально расстоянию, пройденному считывающей кареткой. Измерение температуры окружающего воздуха осуществляется с помощью термометра цифрового малогабаритного ТЦМ 1520 (регистрационный № 20856-15), первичные преобразователи которого равномерно размещены на алюминиевой направляющей установки. Исходя из текущего значения температуры окружающего воздуха, оператор определяет в соответствии с паспортом на установку поправочный коэффициент и заносит его в память блока электроники считывающей каретки.

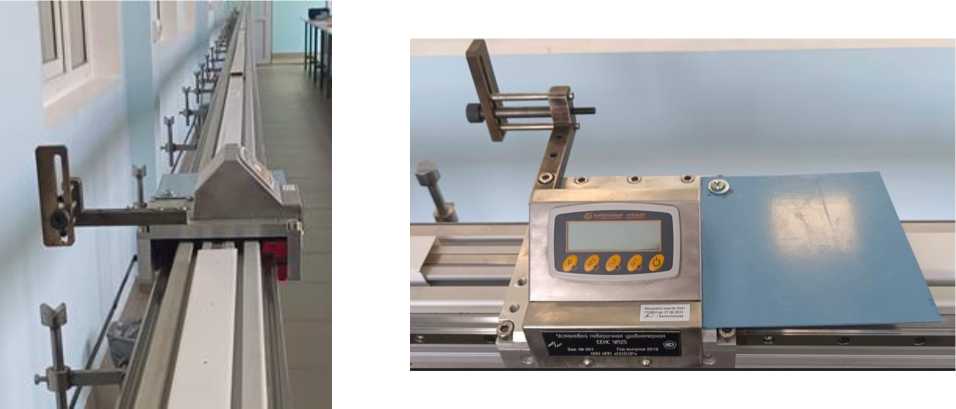

Общий вид установки показан на рисунке 1.
Пломбирование установки не предусмотрено.
Рисунок 1 - Общий вид установки
Условное обозначение установки в буквенном формате и заводской номер установки в цифровом формате наносятся на информационную табличку, закрепленную на считывающей каретке, способом лазерной маркировки. Нанесение знака поверки на установку не предусмотрено.
Установка содержит встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения заводских настроек. ПО установки используется для внесения поправочного температурного коэффициента и обработки измерительной информации получаемой от магнитного датчика.
ПО в целом является метрологически значимым и защищено от преднамеренных или случайных изменений. Метрологические характеристики установки нормированы с учетом влияния ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | rEL |
| Номер версии (идентификационный номер) ПО | 1.10 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 25000 |
| Пределы допускаемой абсолютной погрешности установки, мм - от 0 до 10000 вкл. - св. 10000 до 25000 вкл. | ±0,3 ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +20 до +25 98 от 84 до 106 |
| Напряжение питания постоянного тока, В | 3 |
| Разрешающая способность показывающего устройства, мм - от 0 до 20000 включ. - св. 20000 до 25000 | 0,01 0,1 |
| Габаритные размеры установки, мм, не более - длина - ширина - высота | 25500 500 1500 |
| Масса, кг, не более | 100 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом, а также на информационную табличку, закрепленную на считывающей каретке, способом лазерной или ударно-точечной маркировки.
Комплектность приведена в таблице 4.
аблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка поверочная уровнемерная | СЕНС УП25, заводской номер 001 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Термометр цифровой малогабаритный | ТЦМ 1520 | 1 шт. |
| Термогигрометр автономный | ИВА-6Н-Д | 1 шт. |
| Комплект монтажных частей | - | 1 компл. |
приведены в разделе 6 «Метод измерений» паспорта.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
