Номер в госреестре | 89855-23 |
Наименование СИ | Калибраторы универсальные |
Обозначение типа СИ | Н4-24 |
Изготовитель | Акционерное общество "Научно-производственная фирма "Техноякс" (АО "НПФ "Техноякс"), г. Москва |
Год регистрации | 2023 |
Срок свидетельства | 28.08.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Калибраторы универсальные Н4-24 (далее - калибраторы Н4-24) предназначены для поверки (калибровки) средств измерений электрического напряжения, силы электрического тока и электрического сопротивления.
Конструктивно калибратор состоит из двух переносных блоков: калибратора универсального Н4-24 и преобразователя напряжение-ток, выполненных в унифицированных корпусах. В корпусе калибратора универсального (калибратора) размещены 9 блоков, установленных в кассетах с разъемными соединителями между блоками и платой объединительной. Кроме этого, еще 8 блоков (узлов) установлены на передней и задней стенках корпуса. Блоки (в кассетах) располагаются внутри корпуса продольно от передней к задней стенке корпуса и вставляются в «кассету» по направляющим. Охлаждение калибратора осуществляется принудительно вентиляторами, расположенными на задней панели калибратора.
Принцип действия калибратора Н4-24 основан на применении встроенной меры опорного напряжения, цифро-аналоговых преобразователей, использующихся при воспроизведении электрических напряжений, а также набора высокостабильных резисторов и шунтов, использующихся при воспроизведении электрических сопротивлений и силы электрического тока.
Диапазон воспроизведения калибратора по силе электрического тока расширяется путем подключения внешнего преобразователя напряжение-ток.
Общий вид калибратора Н4-24 с преобразователем напряжение-ток с указанием мест нанесения знака поверки, пломбировки от несанкционированного доступа к местам настройки (в виде мест для пломбировки) представлен на рисунках 1 и 2. Заводской (серийный) номер наносится в виде трехзначного децимального порядкового номера методом шелкографии на задней панели калибратора и преобразователя напряжение-ток.
На передней панели калибратора расположены выходные разъемы, цветной сенсорный дисплей, кнопки для управления работой, энкодер для плавной установки воспроизводимой величины и кнопка включения питания калибратора.
На дисплей выводится информация о текущем режиме работы, погрешности воспроизведения физической величины (в абсолютных единицах), состоянии выхода калибратора (включен/отключен), использовании четырехзажимного режима (для сопротивлений) и внешней обратной связи (для напряжений), установке отклонения и смещения от заданного значения воспроизводимой величины и т.д., а также меню настроек калибратора.
В калибраторе предусмотрены функции:
- отклонения и смещения воспроизводимой величины от установленного значения в режимах воспроизведения постоянного электрического напряжения, переменного электрического напряжения, силы постоянного электрического тока и силы переменного электрического тока во всем диапазоне воспроизводимой величины;
- определения абсолютной «Д» и относительной «6» погрешностей поверяемого (калибруемого) измерительного прибора, с отображением результата на ЖКИ в режимах воспроизведения постоянного электрического напряжения, переменного электрического напряжения, силы постоянного электрического тока и силы переменного электрического тока;
- полуавтоматического воспроизведения величины с предварительно выбранными параметрами (режим «П-Авт») в режимах воспроизведения постоянного электрического напряжения и переменного электрического напряжения.

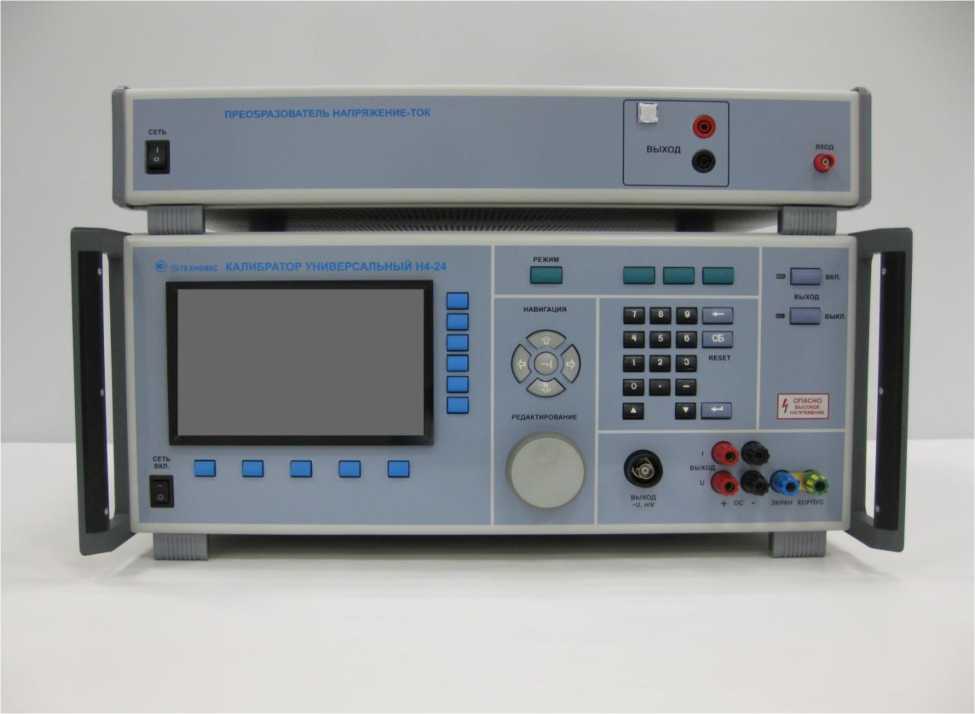

Рисунок 1 - Общий вид калибратора Н4-24 и преобразователя напряжение-ток
Места пломбировки преобразователя Места нанесения заводских
напряжение-ток с нанесением знаков поверки (серийных) номеров

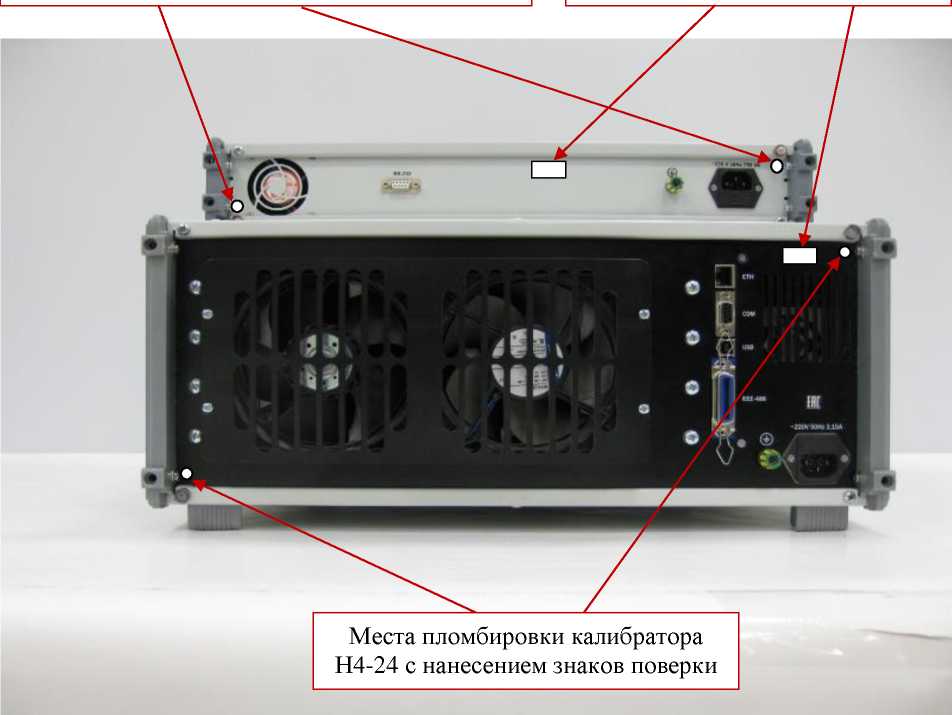

Рисунок 2 - Схема пломбировки от несанкционированного доступа, мест нанесения знаков поверки и заводских (серийных) номеров
По правому и нижнему краю дисплея расположены ряды дублирующих клавиш, функционально повторяющих вызов соответствующих режимов, отображаемых дисплеем.
Основные режимы работы калибратора задаются блоком клавиш «Режим», расположенным в верхней части передней панели калибратора. Клавиши подключения и отключения выхода с калибратора расположены в верхнем правом углу передней панели калибратора, их состояние дублируется красным (выкл) и зеленым (вкл) индикаторами выхода. При работе с опасными напряжениями (100 вольт и выше), калибратор требует подтверждения подачи напряжения в виде повторного нажатия клавиши «ВКЛ».
В центральной части передней панели калибратора расположены блок клавиш для ввода и установки на калибраторе воспроизводимых величин, блок клавиш с поворотным регулятором для плавной регулировки амплитуды и частоты воспроизводимых электрических сигналов, а также блок клавиш навигации по величинам и меню калибратора.
Основной блок клемм расположен в правой нижней части передней панели калибратора. Для работы на пределах 10 мВ и 100 мВ в режиме постоянных напряжений задействуется внешний делитель напряжения 1:100 (ТС-042), а для переменных напряжений - отдельный коаксиальный выход «U~, мВ», расположенный на передней панели калибратора.
В левой нижней части передней панели калибратора расположена клавиша включения питания. Для подключения калибратора от сети питания на его задней панели, рядом с гнездом подключения питания установлен защитный предохранитель на 4,0 А и клемма для подключения контура заземления.
На задней панели калибратора расположены изолированные от выходов калибратора разъемы интерфейсов USB (тип B), RS-232 (9pin-F), LAN (Ethernet) и IEEE-488, а также защитная решетка системы охлаждения калибратора.
Преобразователь напряжение-ток подключается к калибратору кабелем ТС-040. В режиме работы с данным преобразователем выходной сигнал снимается с клемм «ВЫХОД» преобразователя. Для подачи и снятия тока на преобразователе имеется соответствующая кнопка.
По условиям эксплуатации в части климатических воздействий калибратор соответствует требованиям группы 1.1 исполнения УХЛ ГОСТ РВ 0020-39.304 с диапазоном рабочих температур окружающей среды от +5 до +40 °C, относительной влажностью воздуха до 90 % при температуре +30 °С, атмосферным пониженным давлением 6’104 Па (450 мм рт. ст.). В части механических воздействий калибратор соответствует требованиям группы 1.3 ГОСТ РВ 0020-39.304 без предъявления требований к работе на ходу и прочности к воздействию синусоидальных вибраций с амплитудой ускорения 19,6 м/с2 (2g) в диапазоне частот от 5 до 200 Гц.
Программное обеспечение (ПО) калибратора Н4-24 предназначено для организации взаимодействия всех блоков и узлов калибратора, а также для обработки команд управления калибратором с передней панели или по одному из четырех встроенных интерфейсов.
ПО записано в энергонезависимую память калибратора на заводе-изготовителе. Конструкция калибратора исключает возможность несанкционированного влияния на его ПО и измерительную информацию. ПО имеет защиту паролем от несанкционированной модификации калибровочных констант.
Метрологически значимая часть ПО и данные измерений достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Firmware Update_2.1.4.9.zip |
Номер версии (идентификационный номер) ПО | не ниже 2.1.4.9 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон воспроизведения постоянного электрического напряжения, В | от 0 до 1,05-103 |
Пределы допускаемой основной погрешности в режиме воспроизведения постоянного электрического напряжения | согласно табл. 3 |
Пределы допускаемой основной погрешности в режиме воспроизведения постоянного электрического напряжения равного 0 В | согласно табл. 4 |
Диапазон воспроизведения среднеквадратических значений электрического напряжения переменного тока синусоидальной формы, В - в диапазоне частот от 10 Гц до 70 кГц - в диапазоне частот от 10 Гц до 100 кГц - в диапазоне частот от 10 Гц до 1 МГц | от 940-4 до 1,05-103 от 940-4 до 7,5402 от 940-4 до 1,1-102 |
Пределы допускаемой основной погрешности в режиме воспроизведения переменного электрического напряжения | согласно табл. 5 |
Диапазон воспроизведения силы постоянного электрического тока, А | от 0 до 2,Г101 |
Пределы допускаемой основной погрешности в режиме воспроизведения силы постоянного электрического тока | согласно табл. 6 |
Пределы допускаемой основной погрешности в режиме воспроизведения силы постоянного электрического тока равной 0 А | согласно табл. 7 |
Диапазон воспроизведения силы переменного электрического тока синусоидальной формы, А | от 940-6 до 2,1-101 |
Пределы допускаемой основной погрешности в режиме воспроизведения силы переменного электрического тока | согласно табл. 8 |
Пределы допускаемой дополнительной погрешности воспроизведения постоянного и переменного электрического напряжения, силы постоянного и переменного тока, электрического сопротивления, вызванная отклонением температуры окружающего воздуха от температуры, при которой выполнялась настройка калибратора (Тса1), на каждые 10°С | не более предела допускаемой основной погрешности |
Диапазон частот, Гц: - воспроизводимого переменного электрического напряжения - воспроизводимой силы переменного электрического тока | от 9,8 до 1,05-106 от 9,8 до 1-104 |
Пределы допускаемой основной погрешности установки частоты воспроизводимого переменного электрического напряжения и воспроизводимой силы переменного электрического тока, % | ±0,0015 |
Пределы допускаемой дополнительной погрешности установки частоты, вызванная отклонением температуры окружающего воздуха от температуры, при которой выполнялась настройка калибратора (Тса1), на каждые 10°С | не более 0,1 предела допускаемой основной погрешности |
Диапазон номинальных (декадных) значений воспроизведения электрического сопротивления, Ом | 0; от 1 до 108 |
Основные метрологические характеристики в режиме воспроизведения электрического сопротивления | согласно табл. 9 |
Таблица 3 - Пределы допускаемой основной погрешности в режиме воспроизведения
постоянного электрического напряжения
Предел (Uk) воспроизведения постоянного электрического напряжения | Диапазоны воспроизведения постоянного электрического напряжения на заданном пределе | Пределы допускаемой основной абсолютной погрешности, ±(%-U+%-Uk) | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | ||
Основные пределы воспроизведения | |||
100 мВ | (<0,01) мВ | Не нормируются | |
(от 0,01 до 110) мВ | (0,0015+0,0005) мВ | (0,003+0,0005) мВ | |
1 В | (<0,0001) В | Не нормируются | |
(от 0,0001 до 1,1) В | (0,0007+0,0001) В | (0,0014+0,0001) В | |
10 В | (<0,001) В | Не нормируются | |
(от 0,001 до 11) В | (0,0006+0,0001) В | (0,0012+0,0001) В | |
100 В | (<0,01) В | Не нормируются | |
(от 0,01 до 110) В | (0,001+0,0002) В | (0,002+0,0002) В | |
1000 В | (от 20 до 1050) В | (0,001+0,0008) В | (0,002+0,0008) В |
Дополнительные пределы воспроизведения* | |||
10 мВ | (<0,001) мВ | Не нормируются | |
(от 0,001 до 11) мВ | (0,0015+0,0005) мВ | (0,003+0,0005) мВ | |
100 мВ | (<0,01) мВ | Не нормируются | |
(от 0,01 до 110) мВ | (0,001+0,0002) мВ | (0,002+0,0002) мВ | |
Примечание: U - значение напряжения, воспроизводимого калибратором; Uk - значение предела воспроизведения; Тса1 - температура окружающего воздуха, при которой выполнялась настройка калибратора (при выпуске из производства: +23 °С). * дополнительные пределы 10 мВ и 100 мВ реализуются посредством подключения внешнего делителя напряжения 1:100 (ТС-042) к основному выходу калибратора. |
Таблица 4 - Пределы допускаемой основной погрешности в режиме воспроизведения постоянного электрического напряжения равного 0 В
Предел воспроизведения постоянного электрического напряжения | Пределы допускаемой основной абсолютной погрешности, ±мВ | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |
Основные пределы воспроизведения | ||
100 мВ | 0,002 | 0,003 |
1 В | 0,0025 | 0,0035 |
10 В | 0,01 | 0,015 |
100 В | 0,1 | 0,15 |
Дополнительные пределы воспроизведения | ||
10 мВ | 0,002 | 0,003 |
100 мВ | 0,002 | 0,003 |
Таблица 5 - Пределы допускаемой основной погрешности в режиме воспроизведения переменного электрического напряжения
Предел (Uk) воспроизведения переменного электрического напряжения | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, ±(%-U+%-Uk) | Коэффициент гармоник, не более, % | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |||
10 мВ* (от 0,9 до 11,0) мВ | от 10 до 20 Гц | (0,25+0,02) мВ | (0,4+0,02) мВ | Не нормируется |
св. 20 до 40 Гц | (0,2+0,01) мВ | (0,3+0,01) мВ | ||
св. 40 Гц до 20 кГц | (0,2+0,01) мВ | (0,3+0,01) мВ | ||
св. 20 до 50 кГц | (0,2+0,01) мВ | (0,3+0,01) мВ | ||
св. 50 до 100 кГц | (0,2+0,01) мВ | (0,3+0,01) мВ | ||
св. 100 до 300 кГц | (0,2+0,02) мВ | (0,3+0,02) мВ | ||
св. 300 до 500 кГц | (0,25+0,03) мВ | (0,4+0,03) мВ | ||
св. 500 кГц до 1 МГц | (0,25+0,04) мВ | (0,4+0,04) мВ | ||
100 мВ* (от 9 до 110) мВ | от 10 до 20 Гц | (0,04+0,003) мВ | (0,06+0,003) мВ | 0,1 |
св. 20 до 40 Гц | (0,03+0,002) мВ | (0,05+0,002) мВ | ||
св. 40 Гц до 20 кГц | (0,02+0,002) мВ | (0,04+0,002) мВ | ||
св. 20 до 50 кГц | (0,04+0,003) мВ | (0,06+0,003) мВ | ||
св. 50 до 100 кГц | (0,08+0,004) мВ | (0,1+0,004) мВ | ||
св. 100 до 300 кГц | (0,12+0,004) мВ | (0,15+0,004) мВ | 0,3 | |
св. 300 до 500 кГц | (0,14+0,005) мВ | (0,17+0,005) мВ | 0,5 | |
св. 500 кГц до 1 МГц | (0,25+0,01) мВ | (0,3+0,01) мВ | 0,9 |
Предел (Uk) воспроизведения переменного электрического напряжения | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, ±(%-U+%-Uk) | Коэффициент гармоник, не более, % | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |||
1 В (от 0,09 до 1,10) В | от 10 до 20 Гц | (0,015+0,003) В | (0,02+0,003) В | 0,08 |
св. 20 до 40 Гц | (0,012+0,002) В | (0,017+0,002) В | 0,07 | |
св. 40 Гц до 20 кГц | (0,01+0,002) В | (0,015+0,002) В | ||
св. 20 до 50 кГц | (0,017+0,002) В | (0,022+0,002) В | ||
св. 50 до 100 кГц | (0,02+0,003) В | (0,025+0,003) В | 0,1 | |
св. 100 до 300 кГц | (0,07+0,003) В | (0,12+0,003) В | 0,3 | |
св. 300 до 500 кГц | (0,1+0,005) В | (0,15+0,005) В | 0,5 | |
св. 500 кГц до 1 МГц | (0,2+0,01) В | (0,3+0,01) В | 0,9 | |
10 В (от 0,9 до 11,0) В | от 10 до 20 Гц | (0,012+0,003) В | (0,017+0,003) В | 0,08 |
св. 20 до 40 Гц | (0,01+0,002) В | (0,015+0,002) В | 0,07 | |
св. 40 Гц до 20 кГц | (0,008+0,002) В | (0,013+0,002) В | ||
св. 20 до 50 кГц | (0,017+0,002) В | (0,022+0,002) В | ||
св. 50 до 100 кГц | (0,02+0,003) В | (0,025+0,003) В | 0,1 | |
св. 100 до 300 кГц | (0,07+0,003) В | (0,12+0,003) В | 0,3 | |
св. 300 до 500 кГц | (0,1+0,005) В | (0,15+0,005) В | 0,5 | |
св. 500 кГц до 1 МГц | (0,2+0,01) В | (0,3+0,01) В | 0,9 | |
100 В (от 9 до 30) В | от 10 до 20 Гц | (0,014+0,003) В | (0,02+0,003) В | 0,08 |
св. 20 до 40 Гц | (0,012+0,002) В | (0,015+0,002) В | 0,07 | |
св. 40 Гц до 20 кГц | (0,01+0,002) В | (0,015+0,002) В | ||
св. 20 до 50 кГц | (0,03+0,004) В | (0,035+0,004) В | ||
св. 50 до 100 кГц | (0,06+0,004) В | (0,07+0,004) В | 0,1 | |
св. 100 до 300 кГц | (0,15+0) В | (0,2+0) В | 0,3 | |
св. 300 до 500 кГц | (0,25+0) В | (0,3+0) В | 0,5 | |
св. 500 кГц до 1 МГц | (0,35+0) В | (0,4+0) В | 0,9 | |
100 В (св. 30 до 110) В | от 10 до 20 Гц | (0,014+0,003) В | (0,02+0,003) В | 0,08 |
св. 20 до 40 Гц | (0,012+0,002) В | (0,015+0,002) В | 0,07 | |
св. 40 Гц до 20 кГц | (0,01+0,002) В | (0,015+0,002) В | ||
св. 20 до 50 кГц | (0,03+0,004) В | (0,035+0,004) В | ||
св. 50 до 100 кГц | (0,06+0,004) В | (0,07+0,004) В | 0,12 | |
св. 100 до 300 кГц | Не нормируется | |||
св. 300 до 500 кГц | Не нормируется | |||
св. 500 кГц до 1 МГц | Не нормируется |
Предел (Uk) воспроизведения переменного электрического напряжения | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, ±(%-U+%-Uk) | Коэффициент гармоник, не более, % | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |||
1000 В (от 90 до 400) В | от 10 до 20 Гц | (0,03+0,002) В | (0,05+0,002) В | 0,4 |
св. 20 до 40 Гц | (0,025+0,002) В | (0,04+0,002) В | 0,3 | |
св. 40 Гц до 20 кГц | (0,02+0,002) В | (0,035+0,002) В | ||
св. 20 до 50 кГц | (0,07+0,002) В | (0,09+0,002) В | ||
св. 50 до 100 кГц | (0,12+0,003) В | (0,14+0,003) В | ||
1000 В (св. 400 до 750) В | от 20 до 40 Гц | (0,025+0,002) В | (0,04+0,002) В | 0,3 |
св. 40 Гц до 20 кГц | (0,02+0,002) В | (0,035+0,002) В | ||
св. 20 до 50 кГц | (0,07+0,002) В | (0,09+0,002) В | ||
св. 50 до 100 кГц | (0,12+0,003) В | (0,14+0,003) В | ||
1000 В (св. 750 до 1050) В | от 30 до 40 Гц | (0,025+0,002) В | (0,04+0,002) В | 0,3 |
св. 40 Гц до 20 кГц | (0,02+0,002) В | (0,035+0,002) В | ||
св. 20 до 50 кГц | (0,07+0,002) В | (0,09+0,002) В | ||
св. 50 до 70 кГц | (0,12+0,003) В | (0,14+0,003) В | 0,4 |
Примечание:
U - значение напряжения, воспроизводимого калибратором;
Uk - значение предела воспроизведения;
Teal - температура окружающего воздуха, при которой выполнялась настройка калибратора (при выпуске из производства: +23 °С).
* пределы 10 мВ и 100 мВ реализуются подключением через выход «~U, mV» калибратора.
Таблица 6 - Пределы допускаемой основной погрешности в режиме воспроизведения силы
постоянного электрического тока
Предел (Ik) воспроизведения силы постоянного электрического тока | Диапазоны воспроизведения силы постоянного электрического тока на заданном пределе | Пределы допускаемой основной абсолютной погрешности, ±(%-I+%-Ik) | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | ||
10 мкА (от 0 до 11) мкА | (< 0,9) мкА | Не нормируются | |
(0,9 - 11) мкА | (0,04+0,005) мкА | (0,08+0,005) мкА | |
100 мкА (от 0 до 110) мкА | (< 9) мкА | Не нормируются | |
(9 - 110) мкА | (0,005+0,005) мкА | (0,01+0,005) мкА | |
1 мА (от 0 до 1,1) мА | (< 0,09) мА | Не нормируются | |
(0,09 - 1,1) мА | (0,004+0,001) мА | (0,008+0,001) мА | |
10 мА (от 0 до 11) мА | (< 0,9) мА | Не нормируются | |
(0,9 - 11) мА | (0,004+0,001) мА | (0,008+0,001) мА | |
100 мА (от 0 до 110) мА | (< 9) мА | Не нормируются | |
(9 - 110) мА | (0,004+0,001) мА | (0,008+0,001) мА |
Предел (Ik) воспроизведения силы постоянного электрического тока | Диапазоны воспроизведения силы постоянного электрического тока на заданном пределе | Пределы допускаемой основной абсолютной погрешности, ±(%-I+%-Ik) | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | ||
1 А (от 0 до 1,1) А | (< 0,09) А | Не нормируются | |
(0,09 - 1,1) А | (0,007+0,002) А | (0,014+0,002) А | |
2 А (от 0 до 2,1) А | (< 0,9) А | Не нормируются | |
(0,9 - 2,1) А | (0,007+0,003) А | (0,014+0,003) А | |
Совместно с преобразователем напряжение-ток | |||
10 А (от 1,9 до 11) А | (1,9 - 11) А | (0,025+0,005) А | (0,05+0,005) А |
20 А (от 9 до 21) А | (9 - 21) А | (0,035+0,005) А | (0,07+0,005) А |
Примечание: I - значение силы тока, воспроизводимого калибратором; Ik - значение предела воспроизведения; Тса1 - температура окружающего воздуха, при которой выполнялась настройка калибратора (при выпуске из производства: +23 °С). |
Таблица 7 - Пределы допускаемой основной погрешности в режиме воспроизведения силы постоянного электрического тока равного 0 А________________________________________
Предел (Ik) воспроизведения силы постоянного электрического тока | Пределы допускаемой основной абсолютной погрешности, ±мкА | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |
10 мкА | 0,008 | 0,012 |
100 мкА | 0,008 | 0,012 |
1 мА | 0,02 | 0,024 |
10 мА | 0,15 | 0,18 |
100 мА | 1,0 | 1,4 |
1 А | 15 | 18 |
2 А | 20 | 24 |
Примечание:
Ik - значение предела воспроизведения;
Тса1 - температура окружающего воздуха, при которой выполнялась настройка калибратора (при выпуске из производства: +23 °С).
Таблица 8 - Пределы допускаемой основной погрешности в режиме воспроизведения силы переменного электрического тока
Предел (Ik) воспроизведения силы переменного электрического тока | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, ±(%-I+%-Ik) | Коэффициент гармоник, не более, % | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |||
100 мкА (от 9 до 110) мкА | от 10 до 200 Гц | (0,02+0,02) мкА | (0,03+0,02) мкА | 0,09 |
св. 200 Гц до 1 кГц | (0,025+0,02) мкА | (0,04+0,02) мкА | 0,08 | |
св. 1 до 5 кГц | (0,03+0,02) мкА | (0,05+0,02) мкА | ||
св. 5 до 10 кГц | (0,05+0,02) мкА | (0,06+0,02) мкА | 0,09 | |
1 мА (от 0,09 до 1,10) мА | от 10 до 200 Гц | (0,015+0,01) мА | (0,025+0,01) мА | 0,09 |
св. 200 Гц до 1 кГц | (0,02+0,01) мА | (0,03+0,01) мА | 0,08 | |
св. 1 до 5 кГц | (0,025+0,01) мА | (0,04+0,01) мА | ||
св. 5 до 10 кГц | (0,03+0,01) мА | (0,05+0,01) мА | ||
10 мА (от 0,9 до 11,0) мА | от 10 до 200 Гц | (0,015+0,01) мА | (0,025+0,01) мА | 0,09 |
св. 200 Гц до 1 кГц | (0,02+0,01) мА | (0,03+0,01) мА | 0,08 | |
св. 1 до 5 кГц | (0,025+0,01) мА | (0,04+0,01) мА | ||
св. 5 до 10 кГц | (0,03+0,01) мА | (0,05+0,01) мА | ||
100 мА (от 9 до 110) мА | от 10 до 200 Гц | (0,015+0,01) мА | (0,025+0,01) мА | 0,09 |
св. 200 Гц до 1 кГц | (0,02+0,01) мА | (0,03+0,01) мА | 0,08 | |
св. 1 до 5 кГц | (0,025+0,01) мА | (0,04+0,01) мА | ||
св. 5 до 10 кГц | (0,03+0,01) мА | (0,05+0,01) мА | ||
1 А (от 0,09 до 1,10) А | от 10 до 200 Гц | (0,02+0,02) А | (0,03+0,02) А | 0,09 |
св. 200 Гц до 1 кГц | (0,025+0,02) А | (0,04+0,02) А | ||
св. 1 до 5 кГц | (0,03+0,02) А | (0,05+0,02) А | ||
св. 5 до 10 кГц | (0,05+0,02) А | (0,06+0,02) А | 0,1 | |
2 А (от 0,9 до 2,1) А | от 10 до 200 Гц | (0,02+0,02) А | (0,03+0,02) А | 0,09 |
св. 200 Гц до 1 кГц | (0,025+0,02) А | (0,04+0,02) А | ||
св. 1 до 5 кГц | (0,03+0,02) А | (0,05+0,02) А | 0,1 | |
св. 5 до 10 кГц | (0,05+0,02) А | (0,06+0,02) А | ||
Совместно с преобразователем напряжение-ток | ||||
10 А (от 1,9 до 11,0) А | от 10 до 200 Гц | (0,03+0,01) А | (0,04+0,01) А | 0,2 |
св. 200 Гц до 1 кГц | (0,04+0,01) А | (0,05+0,01) А | 0,15 | |
св. 1 до 5 кГц | (0,05+0,01) А | (0,06+0,01) А | ||
св. 5 до 10 кГц | (0,07+0,01) А | (0,08+0,01) А | 0,3 | |
20 А (от 9 до 21) А | от 10 до 200 Гц | (0,05+0,01) А | (0,07+0,01) А | 0,2 |
св. 200 Гц до 1 кГц | (0,06+0,01) А | (0,08+0,01) А | 0,15 | |
св. 1 до 5 кГц | (0,07+0,01) А | (0,09+0,01) А |
Предел (Ik) воспроизведения силы переменного электрического тока | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, ±(%-I+%-Ik) | Коэффициент гармоник, не более, % | |
1 год, при температуре (Тса1 ±1)°C | 1 год, при температуре (Тса1 ±5)°C | |||
св. 5 до 10 кГц | (0,08+0,01) А | (0,1+0,01) А | 0,3 | |
Примечание: I - значение силы тока, воспроизводимого калибратором; Ik - значение предела воспроизведения; Тса1 - температура окружающего воздуха, при которой выполнялась настройка калибратора (при выпуске из производства: +23 °С). |
Таблица 9 - Основные метрологические характеристики в режиме воспроизведения
электрического сопротивления
Номинальное значение воспроизводимого электрического сопротивления | Пределы допускаемого отклонения воспроизводимого электрического сопротивления от номинального значения | Пределы допускаемой относительной погрешности определения действительного значения сопротивления | Пределы допускаемой основной относительной нестабильности электрического сопротивления за один год, ±% | Температурный коэффициент сопротивления, % / оС | Предельно допускаемое значение электрического тока, протекающего через прецизионный резистор | |
При температуре (Тса1 ±1)°C | При температуре (Тса1 ±5)°C | |||||
0 Ом | < 50 мкОм | - | - | - | - | - |
1 Ом | ±0,02% | ±0,001% | 0,004 | 0,005 | 0,0002 | 1,2 А |
10 Ом | ±0,01% | ±0,001% | 0,002 | 0,003 | 0,0002 | 350 мА |
100 Ом | ±0,01% | ±0,001% | 0,002 | 0,003 | 0,0002 | 120 мА |
1 кОм | ±0,01% | ±0,001% | 0,002 | 0,003 | 0,0002 | 35 мА |
10 кОм | ±0,01% | ±0,001% | 0,002 | 0,003 | 0,0002 | 10 мА |
100 кОм | ±0,01% | ±0,001% | 0,002 | 0,003 | 0,0002 | 3 мА |
1 МОм | ±0,01% | ±0,002% | 0,007 | 0,008 | 0,0002 | 550 мкА |
10 МОм | ±0,01% | ±0,002% | 0,008 | 0,009 | 0,0002 | 150 мкА |
100 МОм | ±0,05% | ±0,002% | 0,04 | 0,05 | 0,0005 | 25 мкА |
Примечание:
R - значение сопротивления, воспроизводимого калибратором (индицируемое на его дисплее);
Тса1 - температура окружающего воздуха, при которой выполнялась настройка
калибратора (при выпуске из производства: +23 °С).
Таблица 10 - Основные технические характеристики
Наименование характеристики | Значение |
Нормальные условия эксплуатации: - температура воздуха, °С - относительная влажность окружающего воздуха - атмосферное давление, кПа - напряжение сети электропитания, В - частота сети электропитания, Гц | от +18 до +28 от 30 до 80 от 84 до 106 220±4,4 50±0,5 |
Рабочие условия эксплуатации: - температура воздуха, °С - относительная влажность окружающего воздуха при температуре до +30 °С, %, не более - атмосферное давление, кПа - напряжение сети электропитания, В - частота сети электропитания, Гц | от +5 до +40 90 от 60,0 до 106,7 220±22 50±1 |
Предельные условия: - температура воздуха, °С - относительная влажность окружающего воздуха при температуре до +30 °С, %, не более - пониженное атмосферное давление, кПа | от -50 до +50 90 60 |
Электрическая изоляция цепей питания и между замкнутыми накоротко клеммами «I», «U,R», «ЭКРАН» и клеммой «КОРПУС» выдерживает испытательное напряжение, кВ: - в нормальных условиях - в условиях повышенной влажности (от 80 до 90 %) | 1,5 0,9 |
Электрическое сопротивление изоляции цепей питания калибратора и преобразователя напряжение-ток относительно корпуса, МОм, не менее - в нормальных климатических условиях - при повышенной температуре окружающей среды - при повышенной влажности окружающей среды | 20 5 2 |
Электрическое сопротивление между клеммами защитного заземления, заземляющими контактами вилок кабеля питания и корпусами, Ом, не более | 0,5 |
Время установления рабочего режима, ч | 2 |
Время непрерывной работы в рабочих условиях эксплуатации, ч, не менее | 16 |
Потребляемая активная мощность, В А, не более - для калибратора - для преобразователя напряжение-ток | 500 350 |
Габаритные размеры (Д х Ш х В), мм, не более - для калибратора - для преобразователя напряжение-ток | 590 х 490 х 219 389 х 489 х 97 |
Масса, кг, не более - для калибратора - для преобразователя напряжение-ток | 37,5 9 |
наносится на переднюю панель калибратора методом шелкографии и на титульный лист руководства по эксплуатации и формуляра типографским способом.
Таблица 11 - Комплектность поставки калибратора Н4-24
Наименование | Обозначение | Количество, шт./экз. |
Калибратор универсальный Н4-24 | ТНСК.411641.004 | 1 |
Преобразователь напряжение-ток | ТНСК.411641.005 | 1 |
Комплект ЗИП-О в составе: | ||
- кейс защитный | - | 1 |
- кабель измерительный ТС-027-1 | ТНСК.685670.006-01 | 1 |
- кабель измерительный ТС-036 | ТНСК.685670.076-01 | 1 |
- кабель измерительный ТС-037 | ТНСК.685670.081 | 2 |
- кабель измерительный ТС-038 | ТНСК.685631.052 | 1 |
- кабель измерительный ТС-039 | ТНСК.685671.077 | 2 |
- кабель измерительный ТС-040 | ТНСК.685631.054 | 1 |
- согласующее устройство ТС-041-1 | ТНСК.434156.001-01 | 1* |
- согласующее устройство ТС-041-2 | ТНСК.434156.001-02 | 1* |
- делитель напряжения 1:100 ТС-042 | АЯКП.411611.001 | 1 |
- перемычка | ХВ7.755.058 | 4 |
- кабель питания | SCZ-1R | 2 |
- вставка плавкая ВП2Б-1В 5,0 А | ОЮ0.481.005ТУ | 2 |
- вставка плавкая ВП2Б-1В 4,0 А | ОЮ0.481.005ТУ | 2 |
Формуляр | ТНСК.411641.004ФО | 1 |
Руководство по эксплуатации. Часть 1 | ТНСК.411641.004РЭ | 1 |
Руководство по эксплуатации. Часть 2. Схемы электрические | ТНСК.411641.004РЭ1 | 1* |
Методика поверки | - | 1 |
Ящики укладочные: | ||
- для калибратора | ТНСК.323365.065 | 1 |
- для преобразователя напряжение-ток | ТНСК.323365.066 | 1 |
Примечание: * - по отдельному заказу |
приведены в разделе 2 «Использование калибратора по назначению» документа
ТНСК.411641.004РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Государственная поверочная схема для средств измерений силы переменного электрического тока в диапазоне от 1 • 10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
ТНСК.411641.004ТУ «Калибратор универсальный Н4-24. Технические условия».
