| Номер в госреестре | 89857-23 |
| Наименование СИ | Поляриметры автоматические цифровые |
| Обозначение типа СИ | Hanon P |
| Изготовитель | "Hanon Advanced Technology Group Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Поляриметры автоматические цифровые Hanon P (далее - поляриметры) -предназначены для измерений угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.
Поляриметры представляют собой автоматические цифровые измерительные приборы и могут работать в стационарном режиме.
Поляриметры изготавливаются в 4 моделях: P810, P810Pro, P850 и P850Pro - которые отличаются техническими характеристиками.
Поляриметры работают по принципу «оптического нуля» и состоят из оптикомеханической системы и электронного блока с микропроцессором и системой регистрации. Элементы поляриметров, включающие оптико-механическую систему, электронный блок с микропроцессором и системой регистрации, размещены в едином корпусе.
Свет, излучаемый светодиодом, проходит через диафрагму, конденсор, поляризатор, фарадеевский модулятор и коллимирующую линзу, становясь плоскополяризованным. Плоскость поляризации такого света меняется в зависимости от напряжения на катушке Фарадея. Поляризованный свет проходит через трубку с анализируемым раствором, анализатор, объектив, фильтр и диафрагму и становится монохроматическим светом с длиной волны 589,3 нм. Затем поток света попадает на фотоумножитель, который преобразует сигналы интенсивности в электрические сигналы, которые усиливаются в предусилителе. Электрический сигнал проходит через предусилитель, устройство управления двигателем и усилитель мощности и приводит в действие серводвигатель, вращая поляризатор при помощи механического привода. Когда плоскость поляризованного света, проходящего через поляризатор, занимает положение, ортогональное анализатору, электрический сигнал с определенной частотой пропадает, серводвигатель останавливается. Далее поляризатор поворачивается и останавливается в ортогональном (нулевом) положении в соответствии с изложенным алгоритмом, после чего происходит сброс данных счетчика. Счетчик и плата SCM преобразуют полученный угол а в значение оптического вращения и отображают результаты измерений на экране поляриметров.
Поляриметры оснащены контроллером температуры, который позволяет регулировать температуру образца. При необходимости выполнения измерений в режиме термостатирования следует использовать специальную поляриметрическую трубку для контроля температуры. Фактическая температура поляриметрической трубки, измеренная платиновым термопреобразователем сопротивления, передается в SCM. Значение температуры отображается на экране, а сигнал регулирования температуры подается на схему контроля температуры для последующего нагрева или охлаждения полупроводникового термоэлектрического преобразователя.
На поляриметрах можно проводить от 1-го до 999-ти повторных измерений, выполняемых непрерывно. В зависимости от задачи может быть выбран один из 3 режимов измерений образца.
В качестве источника излучения используется светодиод в комбинации с интерференционным фильтром, выделяющим длину волны 589,3 нм, что соответствует желтой линии D в спектре излучения натрия.
На жидкокристаллический дисплей выводятся результаты измерений, температура образца (только для P850) и др. информация.
В поляриметрах предусмотрено проведение самодиагностики, что позволяет выявить различные неисправности, например, проверять работоспособность источника света.
Корпус поляриметров выполнен из металла и защищен от несанкционированного проникновения секретным болтом с нестандартной головкой, залитой специальным составом, который саморазрушается при вскрытии.
Общий вид поляриметров представлен на рисунке 1.
Нанесение знака поверки на поляриметры не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения наносится печатным методом на идентификационную табличку (рисунок 2), закрепленную на задней панели.

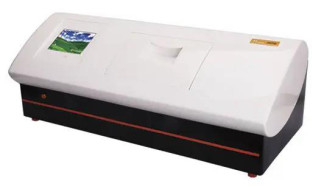

Рисунок 1 - Общий вид поляриметров автоматических цифровых Hanon P
Место пломбирования
Нэпоп Instruments
"?nc^ Acva^ced Technology Group Co., Ltd,
Model: P850Pro
Power supply: 220 V- 50Hz
Power: 250W
Dimension: 708mmX330mmX287mm
Weight. 26kg
Address: No.7000 Jingshi Road.Hi-Tech
Development Zone,Jinan 250100.China
S.N : P8727250051
Серийный номер
Рисунок 2 - Идентификационная табличка поляриметров
Поляриметры поставляются с установленным встроенным программным обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программное обеспечение прошито в память микропроцессора и защищено паролем. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Поляриметры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.30 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла вращения плоскости поляризации - в угловых градусах - в градусах Международной Сахарной Шкалы, °Z | от -76° до +76° от -130 до +130 |
| Диапазон показаний угла вращения плоскости поляризации - в угловых градусах | от -89,99° до +89,99° |
| Пределы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации в угловых градусах: - в диапазоне св. -45,00° до +45,00° включ. - в диапазоне от -76,00° до -45,00° включ. и св. +45,00° до + 76,00° | ±0,01° ±0,02° |
| Пределы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации в градусах Международной Сахарной Шкалы, °Z | ±0,02 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая длина волны, 1, нм | 589 |
| Дискретность показаний цифрового табло угла вращения плоскости поляризации | 0,001° |
| Диапазон температурного контроля (для моделей P850, P850Pro), °С | от 10 до 50 |
| Время измерения, с, не более | 7 |
| Оптическая длина кювет, используемых для анализов, мм, не более | 200 |
| Габаритные размеры (ДхШхВ), мм, не более | 708x330x287 |
| Масса, кг, не более | 26 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 100 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа | от +18 до +25 от 20 до 80 от 84 до 106 |
| Средняя наработка до отказа, ч | 5000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество |
| Поляриметр автоматический цифровой | Hanon P | 1 шт. |
| Сетевой кабель | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации, раздел 3 «Описание и принцип работы».
Приказ Росстандарта от 20 октября 2022 г. № 2652 «Об утверждении Государственной поверочной схемой для средств измерений угла вращения плоскости поляризации»;
Техническая документация фирмы «Hanon Advanced Technology Group Co. Ltd.», Китай.
