| Номер в госреестре | 89858-23 |
| Наименование СИ | Анализаторы жидкости промышленные многоканальные |
| Обозначение типа СИ | BlueMon |
| Изготовитель | "GO Systemelektronik GmbH", Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости промышленные многоканальные BlueMon (далее - анализаторы) предназначены для измерений состава и свойств природных, питьевых, очищенных сточных вод: массовой концентрации ионов аммония, аммонийного азота, фосфат-ионов, фосфора фосфатов, общего фосфора, мутности, массовой концентрации взвешенных веществ.
Принцип действия анализаторов основан на образовании окрашенных комплексных соединений измеряемых компонентов анализируемой пробы с соответствующими реактивами и измерении оптической плотности фотометрическим детектором. Измеренное значение оптической плотности пропорционально массовой концентрации определяемого компонента, значение которой определяют по предварительно построенной калибровочной зависимости. Реакция образования окрашенного комплексного соединения происходит в автоматическом режиме путем подачи реактивов и анализируемой пробы из соответствующих емкостей по трубкам с помощью системы клапанов и насосов. Условия и параметры смешения задаются с помощью программного обеспечения.
Ионы аммония, присутствующие в анализируемой пробе воды, образуют ярко-голубые комплексные соединения при взаимодействии в щелочной среде с хлором и фенолом в присутствии нитропруссида натрия. Массовую концентрацию ионов аммония определяют с использованием фотометрического детектора, регистрирующего сигнал на длине волны 643 нм. Массовую концентрацию азота аммонийного определяют последующим пересчетом из массовой концентрации ионов аммония с учетом стехиометрии.
Фосфат-ионы, присутствующие в анализируемой пробе воды, образуют окрашенные в синий цвет комплексные соединения с молибдатом аммония. Массовую концентрацию фосфат-ионов определяют с использованием фотометрического детектора, регистрирующего сигнал на длине волны 810 нм. Массовую концентрацию фосфора фосфатов, общего фосфора находят пересчетом из массовой концентрации фосфат-ионов с учетом стехиометрии.
Анализатор может быть оснащен датчиком мутности нефелометрическим проточным, принцип действия которого основан на измерении интенсивности света, рассеянного под углом 90° частицами, находящимися в анализируемой пробе во взвешенном состоянии, при длине волны 860 нм. Интенсивность рассеянного света пропорциональна мутности. Датчики состоят из входного, выходного отверстия и кюветы для измерений.
Сигналы, поступающие от измерительного датчика и фотометрического детектора передаются на контрольно-вычислительный блок или персональный компьютер. Расчет значений величин состава или свойства анализируемой пробы осуществляется с помощью программного обеспечения.
Конфигурация анализатора и количество измеряемых величин зависит от требований заказчика.
Конструктивно анализаторы представляют собой блок, состоящий из системы подачи реактивов, растворов стандартных образцов и анализируемой пробы, системы слива, источника излучения, фотометрического детектора, датчика мутности нефелометрического проточного. Передняя панель анализатора представляет собой открывающуюся дверцу, имеющую прозрачное окно из оргстекла. Система подачи реактивов, растворов стандартных образцов и анализируемой пробы, система слива, источник излучения, фотометрический детектор расположены и закреплены на внутренней панели анализатора. Также в состав анализатора входит контрольно-вычислительный блок, использующийся для передачи информации на персональный компьютер и при необходимости для объединения нескольких анализаторов в одну систему. Контрольно-вычислительный блок расположен на внутренней стороне задней панели блока анализатора, экран контрольно-вычислительного блока выведен на переднюю панель анализатора. Датчик мутности представляет собой отдельный элемент анализатора, присоединяющийся к контрольно-вычислительному блоку через преобразовательный блок BlueConnect c помощью кабеля Canbus.

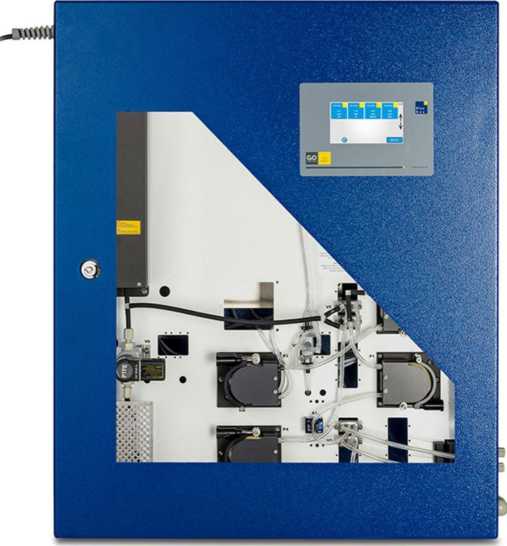

Корпус анализатора изготовлен из металла, окрашен в цвета, которые определяет изготовитель. Корпус датчика мутности нефелометрического проточного изготовлен из инертного пластика. Нанесение знака поверки на средство измерений не предусмотрено. На заднюю сторону внутренней панели анализатора нанесена несъемная этикетка с обозначением и заводским номером, нанесенным типографским способом в буквенно-цифровом формате: буквы означают сокращенное обозначение анализатора, цифры означают порядковый номер изготовленного анализатора. На боковую часть корпуса датчика мутности нефелометрического проточного нанесена несъемная этикетка с заводским номером, нанесенным типографским способом в цифровом формате. При наличии датчика мутности нефелометрического проточного в комплектности анализатора его заводской номер указывают в паспорте. Общий вид анализаторов, датчика мутности нефелометрического проточного и место нанесения заводского номера на датчик мутности нефелометрический проточный представлены на рисунке 1. Место нанесения заводского номера на анализатор обозначено на рисунке 2.

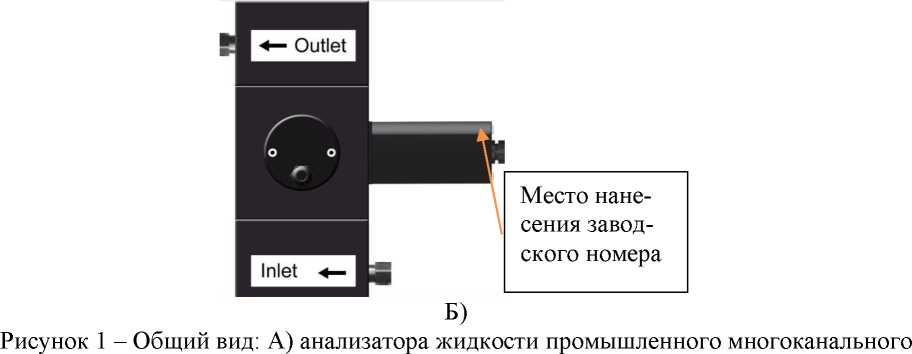

А)
BlueMon; Б) датчика мутности нефелометрического проточного, место нанесения завод-
ского номера
Место нанесения заводского номера

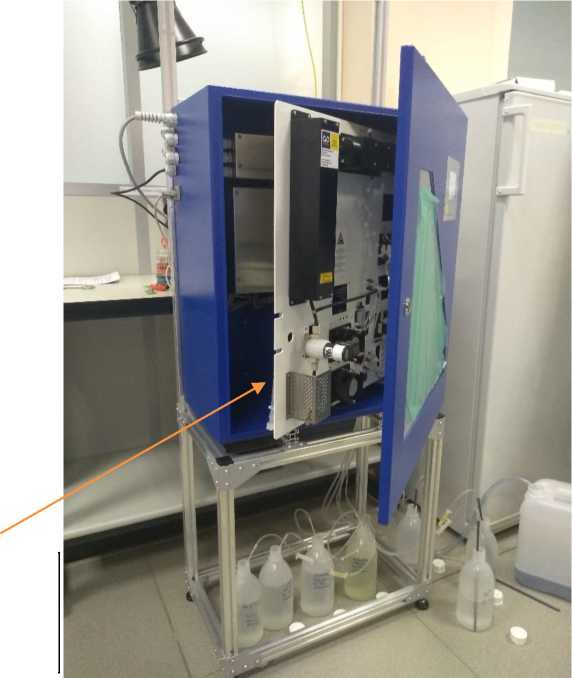

Рисунок 2 - Место нанесения заводского номера
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим программировать параметры измерений, последовательность проводимых операций (промывка, нагрев и т.д.), проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BlueMon |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0 |
| Цифровой идентификатор ПО | - |
Анализаторы могут быть оснащены внешним ПО, позволяющим программировать параметры измерений, последовательность проводимых операций (промывка, нагрев и т.д.), проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.0772014. Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BlueMon SQL |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании характеристик.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации азота аммонийного, мг/дм3 | от 0,08 до 1,6 от 0,10 до 3,2 от 0,19 до 6,2 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации азота аммонийного, %, в диапазонах1): - от 0,08 до 1,6 мг/дм3 - от 0,10 до 3,2 мг/дм3 - от 0,19 до 6,2 мг/дм3 | ± 20 ± 15 ±20 |
| Диапазон измерений массовой концентрации ионов аммония, мг/дм3 | от 0,1 до 2,0 от 0,15 до 4,0 от 0,25 до 8,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, %, в диапазонах1): - от 0,1 до 2,0 мг/дм3 - от 0,15 до 4,0 мг/дм3 - от 0,25 до 8,0 мг/дм3 | ± 20 ± 15 ±20 |
| Диапазон показаний массовой концентрации общего азота, мг/дм3 | от 0 до 50 |
| Диапазон измерений массовой концентрации фосфат-ионов, мг/дм3 | от 0,2 до 5,0 от 0,5 до 13 от 1,5 до 40 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации фосфат-ионов, %, в диапазонах1): - от 0,2 до 5,0 мг/дм3 - от 0,5 до 13 мг/дм3 - от 1,5 до 40 мг/дм3 | ± 40 ± 15 ± 40 |
| Диапазон измерений массовой концентрации фосфора фосфатов, мг/дм3 | от 0,06 до 1,7 от 0,1 до 4,3 от 0,5 до 13 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений массовой концентрации фосфора фосфатов, %, в диапазонах1): - от 0,06 до 1,7 мг/дм3 - от 0,1 до 4,3 мг/дм3 - от 0,5 до 13 мг/дм3 | ± 40 ± 15 ± 40 |
| Диапазон измерений массовой концентрации общего фосфора, мг/дм3 | от 0,06 до 1,7 от 0,1 до 4,3 от 0,5 до 13 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации общего фосфора, %, в диапазонах1): - от 0,06 до 1,7 мг/дм3 - от 0,1 до 4,3 мг/дм3 - от 0,5 до 13 мг/дм3 | ± 40 ± 15 ± 40 |
| Диапазон измерений мутности, ЕМФ | от 2,0 до 50 |
| Пределы допускаемой относительной погрешности измерений мутности, % | ± 10 |
| Диапазон измерений мутности, ЕМФ | от 2,0 до 1002) |
| Пределы допускаемой относительной погрешности измерений мутности, % | ± 102) |
| Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 | от 2,0 до 50 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % | ± 20 |
| Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 | от 2,0 до 1002) |
| Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % | ± 202) |
| 1) диапазон измерений определяется заказом и приводится в паспорте; 2) по дополнительному заказу. | |
Таблица 4 - Основные технические характеристики анализатора
| Наименование характеристики | Значение |
| Температура исследуемой жидкости, 0С | от +10 до +40 |
| Габаритные размеры, мм, не более: - ширина | 320 |
| - длина | 600 |
| - высота | 700 |
| Масса, кг, не более | 45 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ± 22 |
| Условия эксплуатации: - температура окружающего воздуха, ос | от +15 до +35 |
Таблица 5 - Основные технические характеристики датчика мутности нефелометрического проточного
| Наименование характеристики | Значение |
| Температура исследуемой жидкости, 0С | от 0 до +45 |
| Габаритные размеры, мм, не более: - ширина | 180 |
| - длина | 80 |
| - высота | 95 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: - температура окружающего воздуха, ос | от +15 до +35 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор жидкости промышленный многоканальный1) | BlueMon | 1 шт. |
| Комплект гибких трубок | - | 1 шт. |
| Датчик мутности нефелометрический проточный2) | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Руководство пользователя ПО | РП ПО | 1 экз. |
| Программное обеспечение BlueMon SQL для ПК. | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) конфигурация анализатора по заказу 2) по дополнительному заказу | ||
приведены в руководстве по эксплуатации, раздел 4 «Введение в эксплуатацию».
Техническая документация изготовителя «GO Systemelektronik GmbH», Германия.
