Термоанемометры МЕГЕОН, 89860-23

Назначение

Термоанемометры МЕГЕОН (далее - термоанемометры) предназначены для измерений температуры и скорости воздушного потока окружающего воздуха.

Описание

Принцип действия термоанемометров при измерении температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента (термистора (NTC)) от температуры измеряемой среды. При возрастании температуры окружающего воздуха уменьшается сопротивление терморезистора, при снижении температуры, сопротивление возрастает.

Принцип действия термоанемометров при измерении скорости воздушного потока основан на тахометрическом принципе преобразования скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, угловая скорость вращения которой зависит от скорости измеряемого воздушного потока. Скорость вращения крыльчатки преобразуется в электрический сигнал индуктивным преобразователем.

Термоанемометры являются портативными микропроцессорными приборами с автономным питанием и возможностью отображения измеряемых параметров на жидкокристаллическом дисплее.

Конструктивно термоанемометр состоит из электронного блока со встроенным тахометрическим («зонд-крыльчатка») первичным измерительным преобразователем и термопреобразователя сопротивления - термистра типа NTC.

Термоанемометры выпускаются в 2-х модификациях МЕГЕОН-11011, МЕГЕОН-11012, которые различаются между собой возможностью поддержки спецификации беспроводной связи Bluetooth.

Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на термоанемометр типографским способом при помощи нанесения наклейки на заднюю поверхность прибора.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование от несанкционированного доступа предусмотрено в виде наклейки на боковой поверхности корпуса.

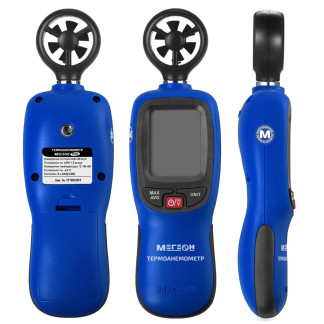

Общий вид термоанемометров с указанием мест нанесения заводского номера и схемы пломбировки от несанкционированного доступа представлены на рисунке 1.

Место

М=г=©н ТЕРМОАНЕМОМЕТР

нанесения заводского номера

Место пломбирования

Рисунок 1 - Общий вид термоанемометра с указанием мест нанесения заводского номера и места пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из встроенной в микропроцессорный модуль электронного блока средства измерений части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий»

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Комплектность

Таблица 4 - Комплектность средства измерений

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Сведения о методах измерений

приведены в разделе «Инструкция по эксплуатации» «Термоанемометры МЕГЕОН» руководства по эксплуатации 26.51.53-002-23430128-2023РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

ТУ 26.51.53-002-23430128-2023 Термоанемометры МЕГЕОН-11011, МЕГЕОН-11012.

Технические условия.
