| Номер в госреестре | 89861-23 |
| Наименование СИ | Модули измерения температуры |
| Обозначение типа СИ | T1 |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Объединение "Цифровые регуляторы" (ООО НПО "Цифровые регуляторы"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерения температуры Т1 (далее по тексту - Модуль Т1) предназначены для получения данных о температуре с первичных преобразователей и выдачи информации в цифровом виде. Входит в состав Программируемого логического контроллера «АНИКРОН ПЛК-01» (далее по тексту - ПЛК).
Принцип действия Модуля Т1 заключается в преобразовании аналогового сигнала напряжения и силы постоянного тока от первичных преобразователей температуры в численное значение, с помощью аналого-цифрового преобразователя (АЦП), и дальнейшего расчета полученных значений в эквивалентные значения температуры в градусах Цельсия.
Модуль Т1 выполнен в унифицированном пластмассовом корпусе. Закрепляется на DIN рейке и соединяется с другими модулями из состава ПЛК при помощи восьмиконтактных параллельных шинных соединителей (параллельная шина), монтируемых в основании DIN рейки. На передней панели находятся индикаторы наличия питания и передачи данных по шине, а также переключатели адреса Модуля Т1. На верхней и нижней сторонах корпуса расположены разъемные соединения для подключения входов и питания пассивных датчиков. Питание и управление Модулем Т1 производится Модулем управления R1 из состава ПЛК по параллельной шине.
Заводской номер Модуля Т1 и знак утверждения типа наносится с боковой стороны корпуса. Заводской номер записывается в шестизначном цифровом формате. Знак поверки на Модуль Т1 наносится приклеиванием пломбировочной наклейки на крышку и корпус с боковой стороны.

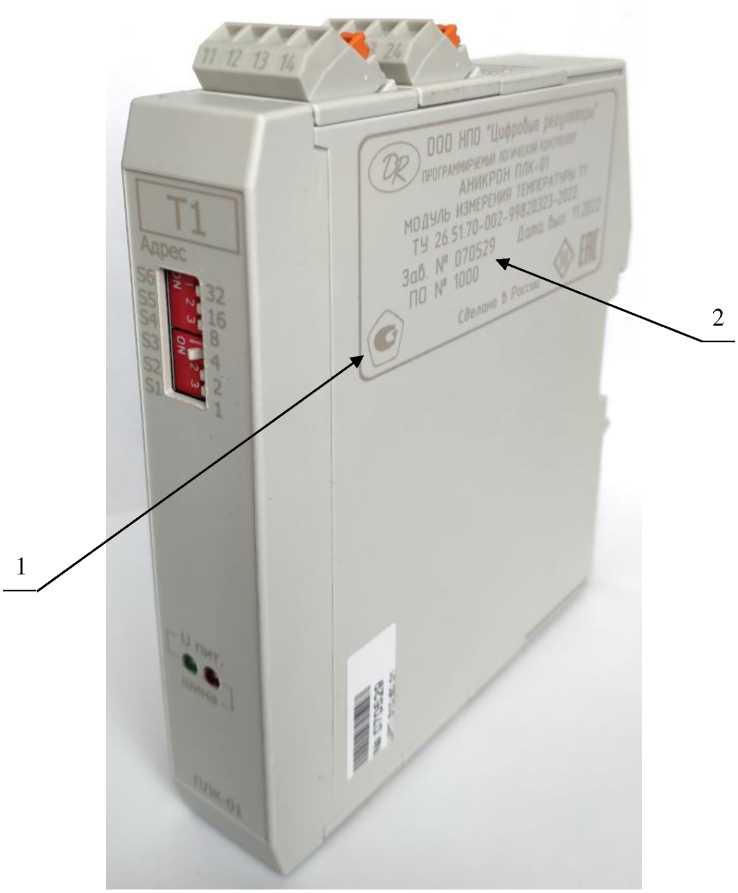

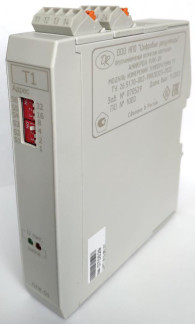

Общий вид Модуля Т1 представлен на рисунке 1.
Рисунок 1 - Общий вид Модуля Т1:
1 - место нанесения знака утверждения типа; 2 - место нанесения заводского номера.

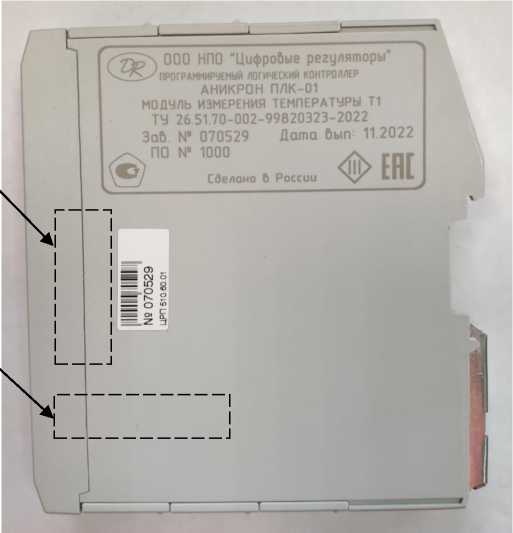

Схема пломбировки от несанкционированного доступа (наклейки с индивидуальным номером) и нанесение знака поверки (наклейки) представлена на рис. 2.
1
2
Рисунок 2 - Схема пломбировки Модуля T1 от несанкционированного доступа: 1 - место пломбировки завода-изготовителя;
2 - место нанесения знака поверки.
Программное обеспечение (далее - ПО) Модуля Т1 представлено встроенным (интегрированным) ПО микропроцессора. Встроенное ПО размещено в памяти программы микропроцессора, защищённой от считывания и модификации путём установки соответствующих битов защиты памяти программ во время программирования микропроцессора на предприятии-изготовителе, и является метрологически значимым.
Интерфейс информационного обмена является защищёнными, т.к. не обеспечивают возможность перепрограммирования микроконтроллера (электрически не связаны с интерфейсом программирования).
Идентификационные данные ПО Модуля Т1, приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| Встроенное | _ | 1000 и выше |
Уровень защищённости ПО Модуля Т1 от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование | Ед. изм. | Значение |
| 1 | 2 | 3 |
| Диапазоны измерения температуры (термопреобразователи соп | ротивления) | |
| Pt50 (а=0.00385 C-1) | °С | от -200 до +850 |
| Pt100 (а=0.00385 C-1) | °С | от -200 до +850 |
| Pt500 (а=0.00385 C-1) | °С | от -200 до +850 |
| Pt1000 (а=0.00385 C-1) | °С | от -200 до +850 |
| 50П (а=0.00391 C-1) | °С | от -200 до +850 |
| 100П (а=0.00391 C-1) | °С | от -200 до +850 |
| 500П (а=0.00391 C-1) | °С | от -200 до +850 |
| 1000П (а=0.00391 C-1) | °С | от -200 до +850 |
| 53M (а=0.00426 C-1) | °С | от -50 до +200 |
| 100М (а=0.00426 C-1) | °С | от -50 до +200 |
| 500М (а=0.00426 C-1) | °С | от -50 до +200 |
| 1000М (а=0.00426 C-1) | °С | от -50 до +200 |
| 100Н (а=0.00617 C-1) | °С | от -60 до +180 |
| 500Н (а=0.00617 C-1) | °С | от -60 до +180 |
| 1000Н (а=0.00617 C-1) | °С | от -60 до +180 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения температуры в режиме работы с термопреобразователями сопротивления | % | ±1 |
| Диапазоны измерения температуры (термоэлектрические преобразователи) | ||
| TXK (L) | °С | от -130 до +800 |
| ТЖК (J) | °С | от -140 до +1200 |
| ТНН (N) | °С | от -200 до +1300 |
| ТХА (к) | °С | от -200 до +1360 |
| ТПП (S) | °С | от +20 до +1750 |
| ТПП (R) | °С | от +20 до +1750 |
| ТПР (B) | °С | от +320 до +1800 |
| ТВР (А-1) | °С | от +70 до +2500 |
| ТВР (A-2) | °С | от +70 до +1800 |
| ТВР (А-з) | °С | от +70 до +1800 |
| ТМК (T) | °С | от -150 до +400 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения температуры в режиме работы с термоэлектрическими преобразователями | % | ±1 |
Продолжение таблицы 2
| 1 | 2 | 3 |
| Диапазон измерения силы постоянного тока | мА | от 0 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения силы постоянного тока в диапазоне от 0 до 20 мА | % | ±1 |
| Диапазон измерения силы постоянного тока | мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения силы постоянного тока в диапазоне от 4 до 20 мА | % | ±1 |
Таблица 3 - Технические характеристики
| Наименование | Ед. изм. | Значение |
| Количество каналов измерения | шт. | 4 |
| Электрическая прочность изоляции между измерительными каналами и внутренними цепями, не менее | В | 500 |
| Напряжения питания постоянного тока по внутренней шине | В | 5 и 24 |
| Потребляемая мощность, не более: - по напряжению питания +5 В - по напряжению питания +24 В | мВт мВт | 250 480* |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | °С % кПа | +20 ± 5 от 30 до 80 от 84 до 106 |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха, при +25 °С - атмосферное давление | °С % кПа | от +5 до +40 90 от 70 до 106,7 |
| Предельные условия транспортирования: - температура окружающего воздуха - относительная влажность воздуха, при +25 °С - атмосферное давление | °С % кПа | от -40 до +70 95 от 70 до 106,7 |
| Габаритные размеры, не более | мм | 25x140x117 |
| Масса модуля, не более | г | 200 |
| Средняя наработка на отказ | ч | 50 000 |
| Средний срок службы модуля | лет | 15 |
| Примечание: * При подключении датчиков токовой петли потребляемая мощность по напряжению питания +24 В возрастает на 1 920 мВт (20 мА х 24 В х 4 канала) | ||
на боковой стороне корпуса способом лазерной маркировки и на титульный лист паспорта типографским способом.
приведена в таблице 4.
Таблица 4 - Комплект поставки Модуля Т1
| № п/п | Наименование | Обозначение | Количеств о |
| 1 | Модуль измерения температуры | Т1 | 1 шт. |
| 2 | Паспорт | ЦРОП 510.60 ПС | 1 экз. |
| 3 | Руководство по эксплуатации | ЦРП 510.01 РЭ | 1 экз. |
| 4 | Копия декларации о соответствии | _ | 1 экз. |
приведены в разделе 5 «Описание и работа модулей расширения» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456.
