| Номер в госреестре | 89865-23 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | Геликон РЭЛ-100 |
| Изготовитель | Общество с ограниченной ответственностью "Приборостроительный концерн "Геликон" (ООО "ПК "Геликон"), Ленинградская обл., г. Всеволжск; Общество с ограниченной ответственностью "Промышленное партнерство "Нева" ( |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные Геликон РЭЛ-100 (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Принцип действия расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода жидкости и объема жидкости в потоке.
Расходомеры состоят из первичного электромагнитного преобразователя расхода, устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (блока измерений), служащего для преобразования сигналов с электромагнитного преобразователя расхода, отображения и хранения данных.
Первичный электромагнитный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка выполнена из электроизолирующего материала. Подсоединение первичного преобразователя к трубопроводу может быть фланцевым, безфланцевым, резьбовым или штуцерным.
Блок измерений состоит из корпуса с гермовводами для доступа к клеммам питания и связи. Блок измерений конструктивно может быть расположен как на первичном преобразователе, так и в выносном исполнении. Блок измерений может быть укомплектован (в зависимости от заказа): жидкокристаллическим индикатором, клавиатурой, токовыми, частотным и импульсным (частотно-импульсным), релейным выходами, различными интерфейсами связи, а также различным количеством каналов вывода результатов измерений и другой информации.
Расходомеры имеют 4 класса точности: А02, В03, С07, Е1. Расходомеры выпускаются в общепромышленном исполнении, взрывозащищенном исполнении. Исполнения отличаются защитным кожухом, типом присоединения к трубопроводу, наличием или отсутствием различных выходов и интерфейсов, видом индикации. Метрологические и технические характеристики обоих исполнений идентичны, для специального исполнения предусмотрены дополнительные испытания и контроль при выпуске из производства. Цвет элементов конструкции может отличаться.
Общий вид расходомеров приведен на рисунке 1. Общий вид блока измерения расходомеров приведен на рисунке 2.1. Общий вид первичного электромагнитного преобразователя расхода расходомеров приведен на рисунке 2.2.

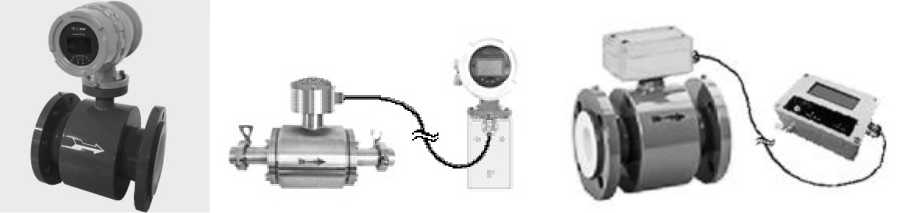

Рисунок 1 - Общий вид расходомеров

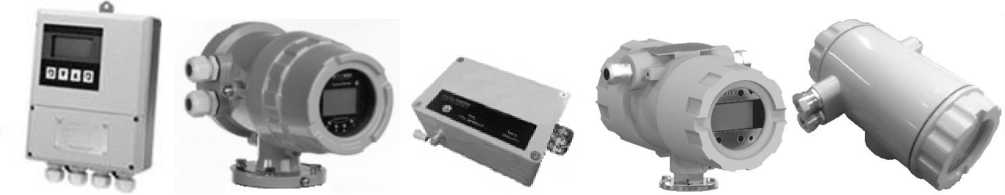

Рисунок 2.1 - Общий вид блока измерения расходомеров-счетчиков электромагнитных
Геликон РЭЛ-100

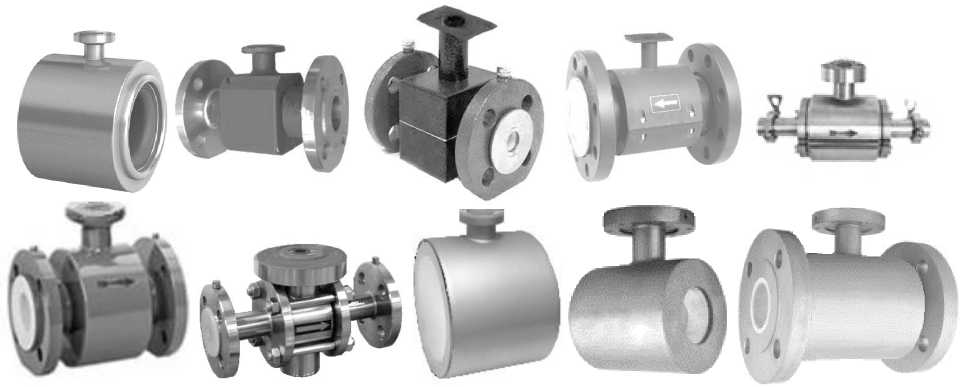

Рисунок 2.2 - Общий вид первичного электромагнитного преобразователя расхода расходомеров-счетчиков электромагнитных Геликон РЭЛ-100
Пломбирование расходомеров от несанкционированного доступа осуществляется: с помощью свинцовой (пластмассовой) пломбы и проволоки, которыми пломбируются крышка измерительного блока или с помощью пломбировочной мастики, расположенной в пломбировочных стаканах на плате коммутационной коробки предотвращающих доступ к органам регулировки параметров расходомера.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 3.
Место пломбирования

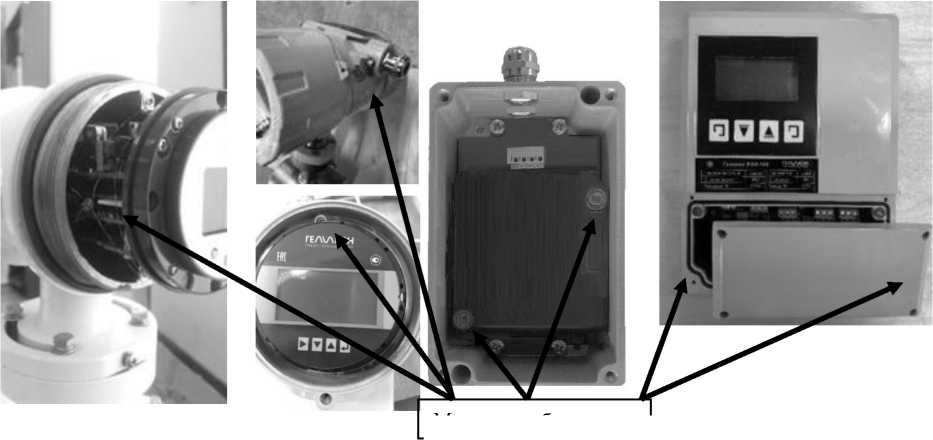

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знаков поверки
Заводской номер расходомеров наносится в цифровом формате на маркировочную табличку, закрепленную на лицевую панель или с боковой стороны расходомера, в виде наклейки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены
на рисунке

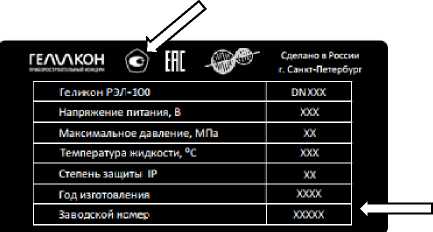

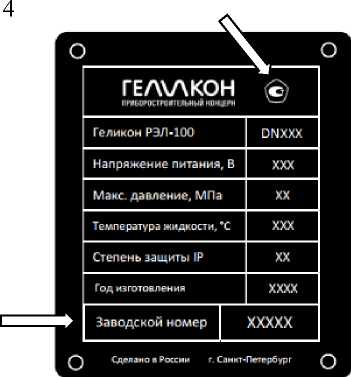

Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение расходомеров является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Energo-E |
| Номер версии (идентификационный номер) ПО | не ниже 01.07.ХХ1) |
| Цифровой идентификатор ПО | _ |
| 1) ХХ - относится к метрологически незначимой части ПО | |
Уровень защиты программного обеспечения соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование расходомеров-счетчиков электромагнитных Геликон РЭЛ-100.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений объемного расхода жидкости1), м3/ч | от 0,01 до 100000 |
| Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости и объема | |
| жидкости в потоке по частотно-импульсному каналу, индикатору, цифровому каналу при поверке методом непосредственного сличения2) %, не более | |
| - Класс А02: в диапазоне расходов от 0,1-Qb^ до Qнаиб | ± 0,18 |
| в диапазоне расходов от 0,007-Рнаибдо 0,1-Рнаиб | ± (0,18+0,08/v) |
| - Класс В03: в диапазоне расходов от 0,035-Рнаиб до Qнаиб | ± 0,35 |
| в диапазоне расходов от 0,007-Рнаибдо 0,035-Рнаиб | ± (0,35+0,08/v) |
| - Класс С07: в диапазоне расходов от 0,05-Рнаиб до Qнаиб | ± 0,75 |
| в диапазоне расходов от 0,007-Рнаиб до 0,05-Рнаиб | ± (0,75+0,08/v) |
| 1 | 2 |
| - Класс Е1: в диапазоне расходов от 0,05-Qmu6 до Qb^; в диапазоне расходов от 0,001 ^наиб до 0,05-Qhhu6; | ± 1,0 ± (1,0+0,08/v) |
| Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости и объема жидкости в потоке по частотно-импульсному каналу, индикатору, цифровому каналу при поверке имитационном методом, %, не более - Класс А02: в диапазоне расходов от 0,1^наиб до Qнаиб в диапазоне расходов от 0,007^навбдо 0,1^наиб - Класс В03: в диапазоне расходов от 0,035^навб до Оншб в диапазоне расходов от 0,007^навбдо 0,035^наиб - Класс С07: в диапазоне расходов от 0,05^наиб до Рнаиб в диапазоне расходов от 0,007^навб до 0,05^наиб - Класс Е1: в диапазоне расходов от 0,05^навб до Оншб; в диапазоне расходов от 0,001^навб до 0,05^навб; | ±1,25 ±(1,25+0,08/v) ±1,4 ±(1,4+0,08/v) ±1,8 ±(1,8+0,08/v) ±2 ±(2+0,08/v) |
| Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости по аналоговому каналу при поверке методом непосредственного сличения2) %, не более | ±(5н+0,3) |
| Пределы допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости по аналоговому каналу при поверке имитационном методом, %, не более | ±(5и+0,3) |
| Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры жидкости на каждые 10 °С изменения температуры от плюс 20 °С в диапазоне рабочих температур, % | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности расходомеров при измерении объема жидкости в потоке и объемного расхода жидкости от изменения температуры окружающей среды на каждые 10 °С изменения температуры от плюс 20 °С в диапазоне рабочих температур, % | ±0,1 |
| 1 | 2 |
| Q™^ - наибольший объемный расход жидкости, м3/ч; 5н - предел допускаемой относительной погрешности расходомеров измерения объемного расхода жидкости и объема жидкости в потоке при измерении объемного расхода жидкости и объема жидкости в потоке по частотно-импульсному каналу, индикатору, цифровому каналу при поверке методом непосредственного сличения 5и - предел допускаемой основной относительной погрешности расходомеров при измерении объемного расхода жидкости и объема жидкости в потоке по частотно-импульсному каналу, индикатору, цифровому каналу при поверке имитационном методом v - значение, численно равное скорости потока: v = Q/(bDN2), м/с, где Q - измеряемый объемный расход жидкости, м3/ч; DN - номинальный диаметр, мм; k - коэффициент 2,83-10’3, с/ч; 1) конкретное значение указано в паспорте; 2) только для расходомеров с Qнаиб < 2000 м3/ч. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр, DN | от 2,5 до 1800 |
| Измеряемая среда | жидкость (вода, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) |
| Удельная электрическая проводимость, См/м | не менее 2-10’4 |
| Температура измеряемой среды1), °С | от -40 до +180 |
| Избыточное давление измеряемой среды1), МПа, не более | 32 |
| Наибольшая скорость потока1), м/с, не более | 12 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 110 до 240 50±1 от 12 до 36 |
| Потребляемая мощность, Вт | от 10 до 30 |
| Параметры выходных сигналов1): - импульсно-частотный, Гц - аналоговый постоянного тока, мА 3 - дозатор, м3 - цифровой выход, протокол | от 0 до 5000 от 4 до 20 от 0,01 до 10000000 RS-232, RS-485, HART, USB, Ethernet, WirelessHART, ModbusRTU, Modbus ASCII, Modbus TCP/IP; LoraWan, RFID, Bluetooth, Wi-Fi, Foundation Fieldbus; Profibus |
| 1 | 2 |
| Габаритные размеры1), мм, не более - высота - ширина - длина | 2500 2030 1800 |
| Масса1), кг, не более | 2500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от - 40 до + 60 до 98 от 84 до 107 |
| Маркировка взрывозащиты2) | 1 Ex d [ib] IIC T6...T3 Gb X |
| Степень защиты по ГОСТ 14254-20151) | IP65, IP67, IP68 |
| Среднее время наработки на отказ, ч, не менее Средний срок службы, лет, не менее | 100 000 15 |
| 1) конкретное значение указано в паспорте 2) только для расходомеров взрывозащищенного исполнения, изготовленных ООО «ПК «Г еликон» | |
наносится на маркировочную табличку, закрепленную на лицевую панель или с боковой стороны расходомера, методами шелкографии, термопечати или металлографики, а также в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик электромагнитный | Геликон РЭЛ-100 | 1 шт. |
| Руководство по эксплуатации | РКЦП.407200.010 РЭ | 1 экз. |
| Паспорт | РКЦП.407200.010 ПС | 1 экз. |
| Блок согласующий1) | - | 1 шт. |
| 1) только по спецзаказу для имитационной поверки | ||
приведены в разделе «Методика измерений» эксплуатационного документа РКЦП.407200.010РЭ Расходомеры-счетчики электромагнитные Геликон РЭЛ-100. Руководство по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
РКЦП.407200.010ТУ Расходомеры-счетчики электромагнитные Геликон РЭЛ-100. Технические условия.
