| Номер в госреестре | 89868-23 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | Точинтех |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы Точинтех (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы изготавливаются следующих моделей:
- ШР - с отсчетом по нониусу;
- ШРК - с отсчетом по круговой шкале;
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы модели ШР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Штангенрейсмасы модели ШРК состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы модели ШРЦ состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, устройства микрометрической подачи, измерительной ножки, источника питания.
Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.
К данному типу средств измерений относятся штангенрейсмасы торговой марки «Точинтех»
Логотип точинттх наносится на паспорт штангенрейсмасов типографским методом, на штангу или циферблат круговой шкалы краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу с лицевой или оборотной стороны методом лазерной маркировки в местах, указанных на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.

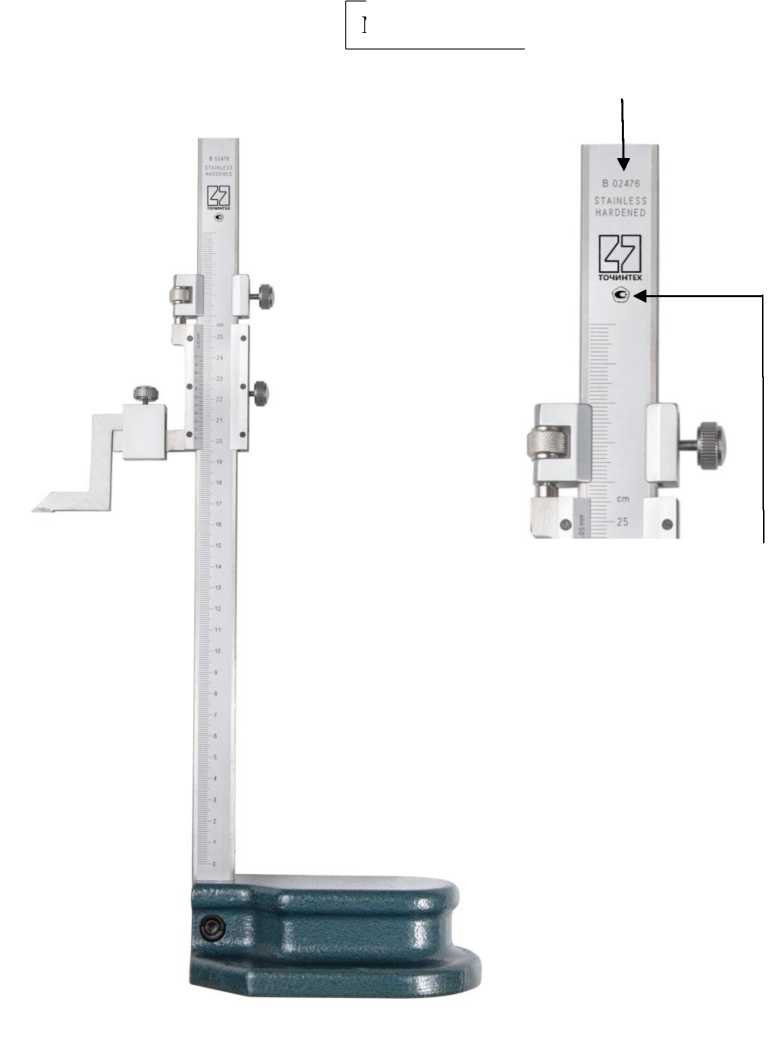

Общий вид штангенрейсмасов указан на рисунках 1 - 3.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа

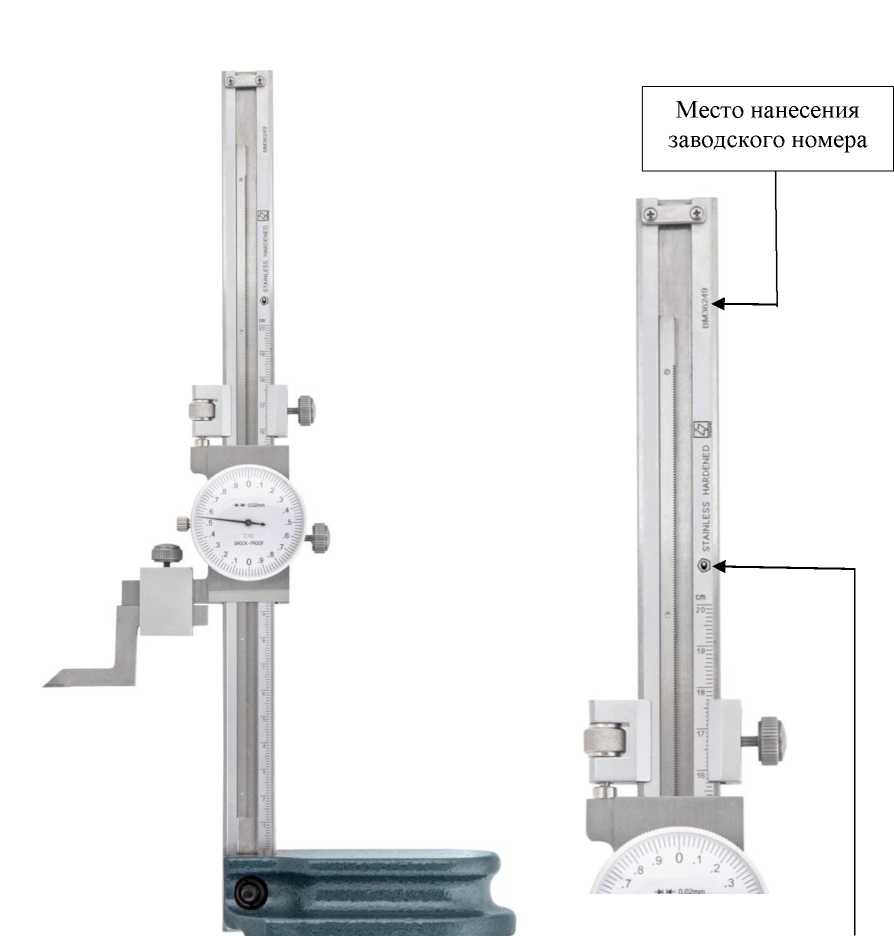

Рисунок 2 - Общий вид штангенрейсмасов модели ШРК с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики штангенрейсмасов
| Модель штангенрейсмаса | Диапазон измерений, мм | Значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства), мм |
| ШР | от 0 до 200 | 0,05; 0,10 |
| от 0 до 250 | 0,05; 0,10 | |
| от 0 до 300 | 0,05; 0,10 | |
| от 0 до 400 | 0,05; 0,10 | |
| от 0 до 500 | 0,05; 0,10 | |
| от 0 до 600 | 0,05; 0,10 | |
| от 0 до 1000 | 0,05; 0,10 | |
| от 0 до 1600 | 0,05; 0,10 | |
| от 0 до 2000 | 0,05; 0,10 | |
| ШРК | от 0 до 200 | 0,01; 0,02; 0,05 |
| от 0 до 250 | 0,01; 0,02; 0,05 | |
| от 0 до 300 | 0,01; 0,02; 0,05 | |
| от 0 до 400 | 0,01; 0,02; 0,05 | |
| от 0 до 500 | 0,01; 0,02; 0,05 | |
| от 0 до 600 | 0,01; 0,02; 0,05 | |
| от 0 до 1000 | 0,01; 0,02; 0,05 | |
| ШРЦ | от 0 до 200 | 0,01 |
| от 0 до 250 | 0,01 | |
| от 0 до 300 | 0,01 | |
| от 0 до 400 | 0,01 | |
| от 0 до 500 | 0,01 | |
| от 0 до 600 | 0,01 | |
| от 0 до 1000 | 0,01 | |
| от 0 до 1600 | 0,01 | |
| от 0 до 2000 | 0,01 |
Таблица 2 - Пределы допускаемой абсолютной погрешности
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов моделей, мм | |||||
| ШР | ШРК | ШРЦ | ||||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||||
| 0,05 | 0,10 | 0,01 | 0,02 | 0,05 | 0,01 | |
| от 0 до 200 | ±0,05 | ±0,10 | ±0,03 | ±0,03 | ±0,05 | ±0,03 |
| от 0 до 250 | ±0,05 | ±0,10 | ±0,04 | ±0,04 | ±0,05 | ±0,03 |
| от 0 до 300 | ±0,05 | ±0,10 | ±0,04 | ±0,04 | ±0,05 | ±0,04 |
| от 0 до 400 | ±0,05 | ±0,10 | ±0,06 | ±0,06 | ±0,10 | ±0,05 |
| от 0 до 500 | ±0,05 | ±0,10 | ±0,06 | ±0,06 | ±0,10 | ±0,05 |
| от 0 до 600 | ±0,05 | ±0,10 | ±0,08 | ±0,08 | ±0,10 | ±0,07 |
| от 0 до 1000 | ±0,10 | ±0,10 | ±0,09 | ±0,09 | ±0,10 | ±0,07 |
| от 0 до 1600 | ±0,15 | ±0,15 | - | - | - | ±0,12 |
| от 0 до 2000 | ±0,15 | ±0,15 | - | - | - | ±0,12 |
Таблица 3 - Допуски параллельности и прямолинейности измерительной поверхности ножки
| Наименование характеристики | Значение |
| Допуск параллельности измерительной поверхности ножки относительно основания, мм, для штангенрейсмасов: - с ценой деления круговой шкалы отсчетного устройства, с шагом дискретности цифрового отсчетного устройства 0,01; 0,02 мм - со значением отсчета по нониусу, с ценой деления круговой шкалы отсчетного устройства 0,05; 0,10 мм | 0,005 0,010 |
| Допуск прямолинейности измерительной поверхности ножки, мм | 0,005 |
Таблица 4 - Габаритные размеры и масса
| Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| от 0 до 200 | 185 | 70 | 350 | 2,0 |
| от 0 до 250 | 215 | 100 | 430 | 2,5 |
| от 0 до 300 | 270 | 100 | 485 | 2,5 |
| от 0 до 400 | 320 | 130 | 650 | 4,5 |
| от 0 до 500 | 320 | 130 | 710 | 4,8 |
| от 0 до 600 | 335 | 130 | 825 | 5,3 |
| от 0 до 1000 | 340 | 165 | 1260 | 14,0 |
| от 0 до 1600 | 425 | 215 | 1980 | 30,0 |
| от 0 до 2000 | 460 | 215 | 2170 | 40,0 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится на лицевую поверхность штанги штангенрейсмаса методом лазерной маркировки и на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенрейсмас | Точинтех | 1 шт. |
| Элемент питания (для штангенрейсмасов модели ШРЦ) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия GUILIN MEASURING AND CUTTING TOOL CO., LTD «Штангенрейсмасы Точинтех».
