| Номер в госреестре | 89871-23 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | АЕН |
| Изготовитель | XI’AN High-Tech AEH Industrial Metrology Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные АЕН (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой перемещается контактный датчик. Перемещение по направляющим обеспечивается электродвигателями постоянного тока, питающимися от усилителя мощности двигателей сервомотора. Перемещения центра контактного датчика измеряются цифровыми измерительными системами высокой разрешающей способности и точности.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
К средствам измерений данного типа относятся машины координатно-измерительные АЕН модификаций Daisy, Legend и ML, отличающихся между собой внешним видом, погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
КИМ модификации Daisy изготавливаются в 5 типоразмерах: 8156, 10258, 121510, 122010, 122510 и могут быть изготовлены в исполнении HA с повышенной точностью измерений.
КИМ модификации Daisy могут быть оснащены измерительными головками РН20 Renishaw с контактными датчиками TP20; измерительными головками РН10 Т/M Renishaw с контактными датчиками TP20, TP200, SP25M; измерительными головками Revo Renishaw с контактными датчиками RSP2, RSP3.
КИМ модификации Legend изготавливаются в 16 типоразмерах: 575, 5105, 7107, 7157, 10128, 10158, 10208, 10258, 10308, 121510, 122010, 122510, 123010, 152012, 152512, 153012 и могут быть изготовлены в исполнении HA с повышенной точностью измерений.
КИМ модификации ML изготавливаются в 19 типоразмерах: 122010, 122510, 152510, 153010, 152012, 152512, 153012, 153014, 153514, 154014, 155014, 183010, 183510, 183012, 183512, 183014, 183514, 184014, 185014.
КИМ модификаций Legend и ML могут быть оснащены измерительными головками РН20 Renishaw с контактными датчиками TP20; измерительными головками РН10 Т/M Renishaw с контактными датчиками TP20, TP200, SP25M; измерительными головками Revo Renishaw с контактными датчиками RSP2, RSP3 и измерительными головками со встроенными датчиками SP80 Renishaw.
Структура условного обозначения КИМ: Axxx HA,
где A - обозначение модификации КИМ (Daisy, Legend, ML);
xxx - типоразмер КИМ;
HA - указывается только для КИМ с повышенной точностью измерений.
Заводской номер КИМ методом печати в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунке 1, общий вид маркировочной наклейки представлен на рисунке 2.
а)
б)
Место расположения маркировочной наклейки в)

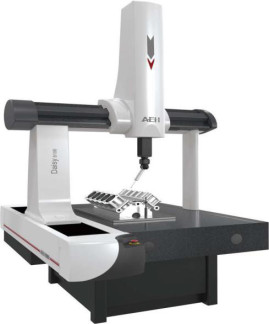

Рисунок 1 - Общий вид КИМ мод. Daisy (а), мод. Legend (б), мод. ML (в)

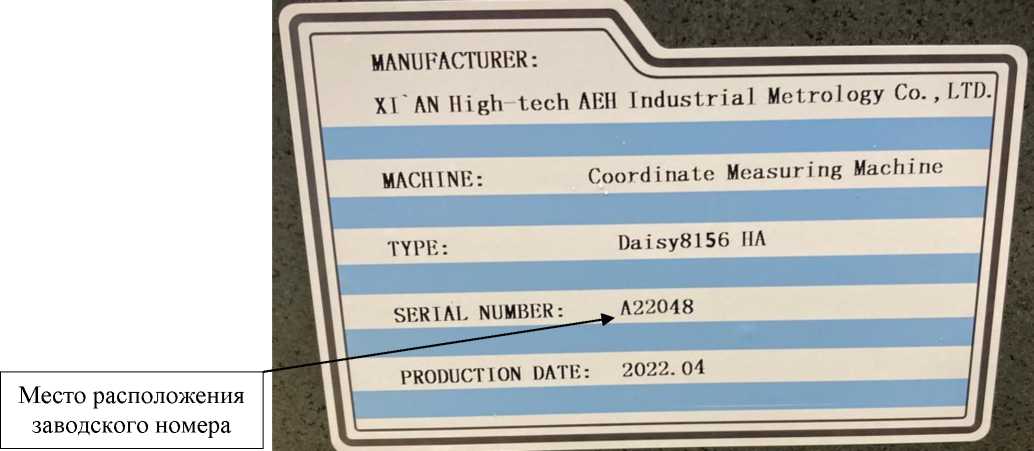

Рисунок 2 - Общий вид маркировочной наклейки
В процессе эксплуатации, КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Inca3D», «PC-DMIS», «PolyWorks», «Modus», «RationalDMIS», «Inspect 3D Geomera», устанавливаемое на локальном персональном компьютере. ПО предназначено для управления КИМ, проведения измерений, расчета и контроля параметров.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | Inca3D | PC-DMIS | PolyWorks | Modus | RationalDMIS | Inspect 3D Geomera |
| Номер версии (идентификационный номер) ПО | не ниже 6.5.0.6 | не ниже 2021.2 SP1 | не ниже 2022 IR3.2 | не ниже 1.8 | не ниже 64V2022.1.8191 | не ниже 2022R1 |
| Цифровой идентификатор ПО | - | |||||
Таблица 2 - Метрологические характеристики КИМ АЕН модификации Daisy
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 72 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25 M | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M | ||||
| Daisy8156 | 800 | 1500 | 600 | ±2,5 | ±2,0 | ±1,8 | ±(2,5+ +L/300) | ±(2,5+ +L/300) | ±(2,5+ +L/300) | - | - | ±3,5 |
| Daisy8156 HA | 800 | 1500 | 600 | ±2,3 | ±1,7 | ±1,7 | ±(2,2+ +L/300) | ±(1,7+ +L/330) | ±(1,7+ +L/330) | - | - | ±2,7 |
| Daisy10258 | 1000 | 2500 | 800 | ±2,9 | ±2,4 | ±2,4 | ±(2,9+ +L/300) | ±(2,9+ +L/300) | ±(2,9+ +L/300) | - | - | ±3,9 |
| Daisy10258 HA | 1000 | 2500 | 800 | ±2,6 | ±2,2 | ±2,2 | ±(2,6+ +L/300) | ±(2,2+ +L/330) | ±(2,2+ +L/330) | ±(2,6+ +L/300) | ±(2,2+ +L/330) | ±3,2 |
| Daisy121510 HA | 1200 | 1500 | 1000 | ±3,4 | ±3,2 | ±3,2 | ±(3,3+ +L/300) | ±(3,2+ +L/330) | ±(3,2+ +L/330) | ±(3,3+ +L/300) | ±(3,2+ +L/330) | ±4,2 |
| Daisy122010 HA | 1200 | 2000 | 1000 | ±3,4 | ±3,2 | ±3,2 | ±(3,3+ +L/300) | ±(3,2+ +L/330) | ±(3,2+ +L/330) | ±(3,3+ +L/300) | ±(3,2+ +L/330) | ±4,2 |
| Daisy122510 HA | 1200 | 2500 | 1000 | ±3,4 | ±3,2 | ±3,2 | ±(3,3+ +L/300) | ±(3,2+ +L/330) | ±(3,2+ +L/330) | ±(3,3+ +L/300) | ±(3,2+ +L/330) | ±4,2 |
| Примечание: L - длина в мм. | ||||||||||||
Таблица 3 - Метрологические характеристики КИМ АЕН модификации Legend
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| Legend575 | 500 | 700 | 500 | ±1,7 | ±1,5 | ±1,3 | ±(1,7+ +L/300) | ±(1,5+ +L/300) | ±(1,3+ +L/300) | - | - | ±2,7 |
| Legend5105 | 500 | 1000 | 500 | ±1,7 | ±1,5 | ±1,3 | ±(1,7+ +L/300) | ±(1,5+ +L/350) | ±(1,3+ +L/350) | - | - | ±2,7 |
| Legend7107 | 700 | 1000 | 700 | ±1,9 | ±1,7 | ±1,5 | ±(1,9+ +L/300) | ±(1,7+ +L/300) | ±(1,5+ +L/300) | - | - | ±2,9 |
| Legend7107 HA | 700 | 1000 | 700 | - | ±1,5 | ±1,3 | - | ±(1,5+ +L/350) | ±(1,3+ +L/350) | - | - | ±2,7 |
| Legend7157 | 700 | 1500 | 700 | ±1,9 | ±1,7 | ±1,5 | ±(1,9+ +L/300) | ±(1,7+ +L/300) | ±(1,5+ +L/300) | - | - | ±2,9 |
| Legend7157 HA | 700 | 1500 | 700 | - | ±1,5 | ±1,3 | - | ±(1,5+ +L/350) | ±(1,3+ +L/350) | - | - | ±2,7 |
| Legend10128 | 1000 | 1200 | 800 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,3 |
Продолжение таблицы 3 - Метрологические характеристики КИМ АЕН модификации Legend
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| Legend10128 HA | 1000 | 1200 | 800 | - | ±1,9 | ±1,7 | - | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±3,1 |
| Legend10158 | 1000 | 1500 | 800 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,3 |
| Legend10158 HA | 1000 | 1500 | 800 | - | ±1,9 | ±1,7 | - | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±3,1 |
| Legend10208 | 1000 | 2000 | 800 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,3 |
| Legend10208 HA | 1000 | 2000 | 800 | - | ±1,9 | ±1,7 | - | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±3,1 |
| Legend10258 | 1000 | 2500 | 800 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,3 |
| Legend10258 HA | 1000 | 2500 | 800 | - | ±1,9 | ±1,7 | - | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±3,1 |
Продолжение таблицы 3 - Метрологические характеристики КИМ АЕН модификации Legend
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| Legend10308 | 1000 | 3000 | 800 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,3 |
| Legend10308 HA | 1000 | 3000 | 800 | - | ±1,9 | ±1,7 | - | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±(1,9+ +L/350) | ±(1,7+ +L/350) | ±3,1 |
| Legend121510 | 1200 | 1500 | 1000 | ±2,7 | ±2,5 | ±2,3 | ±(2,7+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±3,7 |
| Legend121510 HA | 1200 | 1500 | 1000 | - | ±2,3 | ±2,1 | - | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±3,5 |
| Legend122010 | 1200 | 2000 | 1000 | ±2,7 | ±2,5 | ±2,3 | ±(2,7+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±3,7 |
| Legend122010 HA | 1200 | 2000 | 1000 | - | ±2,3 | ±2,1 | - | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±3,5 |
| Legend122510 | 1200 | 2500 | 1000 | ±2,7 | ±2,5 | ±2,3 | ±(2,7+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±3,7 |
Продолжение таблицы 3 - Метрологические характеристики КИМ АЕН модификации Legend
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| Legend122510 HA | 1200 | 2500 | 1000 | - | ±2,3 | ±2,1 | - | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±3,5 |
| Legend123010 | 1200 | 3000 | 1000 | ±2,7 | ±2,5 | ±2,3 | ±(2,7+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±3,7 |
| Legend123010 HA | 1200 | 3000 | 1000 | - | ±2,3 | ±2,1 | - | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±(2,3+ +L/350) | ±(2,1+ +L/350) | ±3,5 |
| Legend152012 | 1500 | 2000 | 1200 | ±3,4 | ±3,2 | ±3,0 | ±(3,4+ +L/300) | ±(3,2+ +L/300) | ±(3,0+ +L/300) | ±(3,2+ +L/300) | ±(3,0+ +L/300) | ±4,4 |
| Legend152012 HA | 1500 | 2000 | 1200 | - | ±3,0 | ±2,8 | - | ±(3,0+ +L/350) | ±(2,8+ +L/350) | ±(3,0+ +L/350) | ±(2,8+ +L/350) | ±4,2 |
| Legend152512 | 1500 | 2500 | 1200 | ±3,4 | ±3,2 | ±3,0 | ±(3,4+ +L/300) | ±(3,2+ +L/300) | ±(3,0+ +L/300) | ±(3,2+ +L/300) | ±(3,0+ +L/300) | ±4,4 |
| Legend152512 HA | 1500 | 2500 | 1200 | - | ±3,0 | ±2,8 | - | ±(3,0+ +L/350) | ±(2,8+ +L/350) | ±(3,0+ +L/350) | ±(2,8+ +L/350) | ±4,2 |
Продолжение таблицы 3 - Метрологические характеристики КИМ АЕН модификации Legend
| Модификация КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 68 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| Legend153012 HA | 1500 | 3000 | 1200 | - | ±3,0 | ±2,8 | - | ±(3,0+ +L/350) | ±(2,8+ +L/350) | ±(3,0+ +L/350) | ±(2,8+ +L/350) | ±4,2 |
| Legend153012 | 1500 | 3000 | 1200 | ±3,4 | ±3,2 | ±3,0 | ±(3,4+ +L/300) | ±(3,2+ +L/300) | ±(3,0+ +L/300) | ±(3,2+ +L/300) | ±(3,0+ +L/300) | ±4,4 |
| Примечание: L - длина в мм. | ||||||||||||
Таблица 4 - Метрологические характеристики КИМ АЕН модификации ML
| Модификаци я КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 75 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| ML122010 | 1200 | 2000 | 1000 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,4 |
| ML122510 | 1200 | 2500 | 1000 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±3,4 |
| ML152510 | 1500 | 2500 | 1000 | ±2,5 | ±2,3 | ±2,0 | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±(2,0+ +L/300) | ±(2,3+ +L/300) | ±(2,0+ +L/300) | ±3,4 |
| ML153010 | 1500 | 3000 | 1000 | ±2,5 | ±2,3 | ±2,0 | ±(2,5+ +L/300) | ±(2,3+ +L/300) | ±(2,0+ +L/300) | ±(2,3+ +L/300) | ±(2,0+ +L/300) | ±3,4 |
| ML152012 | 1500 | 2000 | 1200 | ±2,9 | ±2,6 | ±2,3 | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,3+ +L/300) | ±(2,6+ +L/300) | ±(2,3+ +L/300) | ±3,8 |
| ML152512 | 1500 | 2500 | 1200 | ±2,9 | ±2,6 | ±2,3 | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,3+ +L/300) | ±(2,6+ +L/300) | ±(2,3+ +L/300) | ±3,8 |
| ML153012 | 1500 | 3000 | 1200 | ±2,9 | ±2,6 | ±2,3 | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,3+ +L/300) | ±(2,6+ +L/300) | ±(2,3+ +L/300) | ±3,8 |
Продолжение таблицы 4 - Метрологические характеристики КИМ АЕН модификации ML
| Модификаци я КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 75 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| ML153014 | 1500 | 3000 | 1400 | ±3,3 | ±2,9 | ±2,6 | ±(3,3+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±4,2 |
| ML153514 | 1500 | 3500 | 1400 | ±3,3 | ±2,9 | ±2,6 | ±(3,3+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±4,2 |
| ML154014 | 1500 | 4000 | 1400 | ±3,3 | ±2,9 | ±2,6 | ±(3,3+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±4,2 |
| ML155014 | 1500 | 5000 | 1400 | ±3,3 | ±2,9 | ±2,6 | ±(3,3+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,1+ +L/300) | ±(1,9+ +L/300) | ±4,2 |
| ML183010 | 1800 | 3000 | 1000 | ±2,8 | ±2,4 | ±2,1 | ±(2,8+ +L/300) | ±(2,4+ +L/300) | ±(2,1+ +L/300) | ±(2,4+ +L/300) | ±(2,1+ +L/300) | ±3,4 |
| ML183510 | 1800 | 3500 | 1000 | ±2,8 | ±2,4 | ±2,1 | ±(2,8+ +L/300) | ±(2,4+ +L/300) | ±(2,1+ +L/300) | ±(2,4+ +L/300) | ±(2,1+ +L/300) | ±3,4 |
| ML183012 | 1800 | 3000 | 1200 | ±3,2 | ±2,9 | ±2,6 | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±3,8 |
Продолжение таблицы 4 - Метрологические характеристики КИМ АЕН модификации ML
| Модификаци я КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | Пределы допускаемой абсолютной объемной погрешности MPEe, мкм | Пределы допускаемой абсолютной погрешности сканирования MPEthp/t, за время сканирования 75 сек, мкм | ||||||||
| По оси X | По оси Y | По оси Z | Конфигурация измерительных головок и контактных датчиков | |||||||||
| РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200/ Revo с датчиком RSP2 | РН10 T/M с датчиком SP25M/ Revo с датчиком RSP3 | РН20, РН10 T/M с датчиком TP20 | РН10 T/M с датчиком TP200 | РН10 T/M с датчиком SP25M | Revo с датчиком RSP2 | Revo с датчиком RSP3 | РН10 T/M с датчиком SP25M/ SP80 | ||||
| ML183512 | 1800 | 3500 | 1200 | ±3,2 | ±2,9 | ±2,6 | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±(2,9+ +L/300) | ±(2,6+ +L/300) | ±3,8 |
| ML183014 | 1800 | 3000 | 1400 | ±3,6 | ±3,2 | ±2,9 | ±(3,6+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±4,2 |
| ML183514 | 1800 | 3500 | 1400 | ±3,6 | ±3,2 | ±2,9 | ±(3,6+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±4,2 |
| ML184014 | 1800 | 4000 | 1400 | ±3,6 | ±3,2 | ±2,9 | ±(3,6+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±4,2 |
| ML185014 | 1800 | 5000 | 1400 | ±3,6 | ±3,2 | ±2,9 | ±(3,6+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±(3,2+ +L/300) | ±(2,9+ +L/300) | ±4,2 |
| Примечание: L - длина в мм. | ||||||||||||
| Модификация КИМ | Максимальная масса измеряемой детали, кг, не более | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | |||
| Daisy8156 | 1200 | 1556 | 2540 | 2710 | 1900 |
| Daisy8156 HA | 1200 | 1556 | 2540 | 2710 | 1900 |
| Daisy10258 | 2100 | 1847 | 3900 | 3215 | 4400 |
| Daisy10258 HA | 2100 | 1847 | 3900 | 3215 | 4400 |
| Daisy121510 HA | 2200 | 2047 | 2850 | 3615 | 3600 |
| Daisy122010 HA | 2200 | 2047 | 3400 | 3615 | 4200 |
| Daisy122510 HA | 2300 | 2047 | 3900 | 3615 | 5200 |
| Legend575 | 800 | 1330 | 1820 | 2640 | 1500 |
| Legend5105 | 800 | 1330 | 2120 | 2640 | 1700 |
| Legend7107 | 1000 | 1530 | 2120 | 3000 | 2000 |
| Legend7107 HA | 1000 | 1530 | 2120 | 3000 | 2000 |
| Legend7157 | 1000 | 1530 | 2620 | 3000 | 2400 |
| Legend7157 HA | 1000 | 1530 | 2620 | 3000 | 2400 |
| Legend10128 | 1500 | 1960 | 2660 | 3370 | 3350 |
| Legend10128 HA | 1500 | 1960 | 2660 | 3370 | 3350 |
| Legend10158 | 2000 | 1960 | 2960 | 3370 | 3800 |
| Legend10158 HA | 2000 | 1960 | 2960 | 3370 | 3800 |
| Legend10208 | 3000 | 1960 | 3460 | 3140 | 4550 |
| Legend10208 HA | 3000 | 1960 | 3460 | 3140 | 4550 |
| Legend10258 | 3500 | 1960 | 3960 | 3140 | 5980 |
| Legend10258 HA | 3500 | 1960 | 3960 | 3140 | 5980 |
| Legend10308 | 4000 | 1960 | 4460 | 3140 | 7180 |
| Legend10308 HA | 4000 | 1960 | 4460 | 3140 | 7180 |
| Legend121510 | 2000 | 2160 | 2960 | 3740 | 4350 |
| Legend121510 HA | 2000 | 2160 | 2960 | 3740 | 4350 |
| Legend122010 | 3000 | 2160 | 3460 | 3740 | 5080 |
| Legend122010 HA | 3000 | 2160 | 3460 | 3740 | 5080 |
| Legend122510 | 4000 | 2160 | 3960 | 3740 | 6730 |
| Legend122510 HA | 4000 | 2160 | 3960 | 3740 | 6730 |
| Legend123010 | 4500 | 2160 | 4460 | 3740 | 7630 |
| Legend123010 HA | 4500 | 2160 | 4460 | 3740 | 7630 |
| Legend152012 | 3000 | 2460 | 3460 | 3940 | 5530 |
| Legend152012 HA | 3000 | 2460 | 3460 | 3940 | 5530 |
| Legend152512 | 4000 | 2460 | 3960 | 3940 | 7800 |
| Legend152512 HA | 4000 | 2460 | 3960 | 3940 | 7800 |
| Legend153012 | 5000 | 2460 | 4460 | 3940 | 8850 |
| Legend153012 HA | 5000 | 2460 | 4460 | 3940 | 8850 |
| ML122010 | 4000 | 2450 | 3320 | 3700 | 8050 |
| ML122510 | 4000 | 2450 | 3820 | 3700 | 9260 |
| ML152510 | 5000 | 2745 | 3820 | 3700 | 10500 |
| ML153010 | 6000 | 2745 | 4320 | 3700 | 11950 |
| ML152012 | 4000 | 2745 | 3320 | 4100 | 9350 |
Продолжение таблицы 5 - Основные технические характеристики
| Модификация КИМ | Максимальная масса измеряемой детали, кг, не более | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | |||
| ML152512 | 5000 | 2745 | 3820 | 4100 | 10600 |
| ML153012 | 6000 | 2745 | 4320 | 4100 | 12150 |
| ML153014 | 6000 | 2745 | 4320 | 4500 | 12200 |
| ML153514 | 6000 | 2745 | 4820 | 4500 | 13650 |
| ML154014 | 6000 | 2745 | 5320 | 4500 | 15100 |
| ML155014 | 6000 | 2745 | 6320 | 4500 | 18000 |
| ML183010 | 6000 | 3045 | 4320 | 3700 | 13250 |
| ML183510 | 6000 | 3045 | 4820 | 3700 | 14800 |
| ML183012 | 6000 | 3045 | 4320 | 4100 | 13400 |
| ML183512 | 6000 | 3045 | 4820 | 4100 | 15000 |
| ML183014 | 6000 | 3045 | 4320 | 4500 | 13600 |
| ML183514 | 6000 | 3045 | 4820 | 4500 | 15200 |
| ML184014 | 6000 | 3045 | 5320 | 4500 | 17150 |
| ML185014 | 6000 | 3045 | 6320 | 4500 | 19850 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +18 до +22 |
| Допускаемое изменение температуры, °С, не более, в течении: 1 ч 24 ч | 0,5 1,0 |
| Градиент температуры по объему, °С на метр, не более | 0,5 |
| Относительная влажность воздуха, без конденсата, %, не более | 70 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50/60 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | АЕН | 1 шт. |
| Пульт управления | _ | 1 шт. |
| Шкаф управления | _ | 1 шт. |
| Калибровочная сфера | _ | 1 шт. |
| Приспособления для закрепления измеряемой детали* | _ | 1 компл. |
| Комплект сменных измерительных щупов* | _ | 1 компл. |
| Руководство по эксплуатации | _ | 1 экз. |
| Руководство пользователя ПО | _ | 1 экз. |
| * - поставляется по дополнительному заказу |
- разделе 5 «Эксплуатация КИМ» документа «Руководство эксплуатации машины координатно-измерительной (КИМ) AEH модификации Daisy производства XI’AN High-Tech AEH Industrial Metrology Co., Ltd, Китай»;
- разделе 5 «Эксплуатация КИМ» документа «Руководство эксплуатации машины координатно-измерительной (КИМ) AEH модификации Legend производства XI’AN High-Tech AEH Industrial Metrology Co., Ltd, Китай»;
- разделе 5 «Эксплуатация КИМ» документа «Руководство эксплуатации машины координатно-измерительной (КИМ) AEH модификации ML производства XI’AN High-Tech AEH Industrial Metrology Co., Ltd, Китай».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия МАШИНЫ КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ AEH производства XI’AN High-Tech AEH Industrial Metrology Co., Ltd, Китай.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
