| Номер в госреестре | 89874-23 |
| Наименование СИ | Генератор газовых смесей |
| Обозначение типа СИ | GDC-703 |
| Изготовитель | HORIBA Ltd., Япония |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор газовых смесей GDC-703 (далее - генератор) предназначен для передачи единицы объемной (молярной) доли компонентов в воздухе или азоте, в качестве рабочего эталона 1-го разряда в соответствии с Приказом Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
К генератору данного типа относится генератор газовых смесей GDC-703 с зав. № FBHRT5LJ.
Принцип действия генератора основан на смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам и значения объемной (молярной) доли компонентов в приготавливаемой смеси определяются расчетным путем.
Генератор состоит из корпуса, внутри которого расположены газовая система и блок управления. Газовая система включает регуляторы массового расхода, электромагнитные клапаны, систему соединенных трубопроводов из нержавеющей стали (Х18Н10Т) и смесительную камеру. В состав блока управления генераторов входит контроллер позволяющий управлять элементами газовой системы генератора и интерфейсный преобразователь RS-232C.
В генераторе используется 4 канала расхода газа. Один канал для газа-разбавителя -MFC1 и 3 канала для исходного газа - MFC2, MFC3, MFC4.
Генератор имеет 2 линии подачи газов: одна - для газа-разбавителя (MFC1) и одна - для исходного газа (MFC2, MFC3, MFC4), и выходную линию отбора приготавливаемой газовой смеси.
Работа генератора осуществляется в автоматическом режиме (управление от персонального компьютера). Обмен информацией с компьютером осуществляется по последовательному интерфейсу RS-232C.
Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

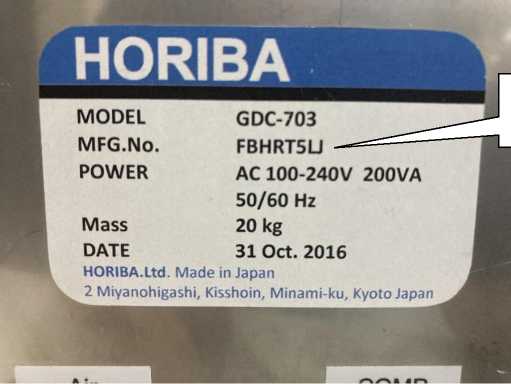

Заводской номер генератора нанесен на этикетку, изготовленную методом печати на самоклеющейся пленке, приклеенную на заднюю панель корпуса генератора - на рисунке 2.
Нанесение знака поверки на корпус генератора не предусмотрено.

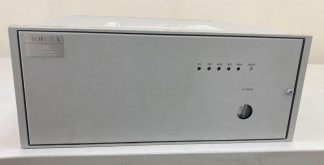

Общий вид генератора со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака утверждения представлены на рисунке 1.
Место для нанесения пломбы в виде стикера-наклейки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид генератора газовых смесей GDC-703
Место нанесения заводского номера
Рисунок 2 - Общий вид этикетки
Программное обеспечение генератора встроенное - «GDC-703».
Встроенное программное обеспечение «GDC-703» предназначено для задания режимов работы генератора, осуществляет сбор заданных параметров, обработку и передачу заданных параметров по защищенному интерфейсу связи RS-232C с помощью кода ASCII. Программное обеспечение является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GDC-703 |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения генератора учтено при нормировании метрологических характеристик. Уровень защиты - «средний» по Р 50.2.077—2014.
| Таблица 2 - | Метрологические характеристики | |||
| Компонент | Диапазон воспроизведения объемной доли компонента в газовой смеси, % | Пределы допускаемой относительной погрешности аттестации исходной ГС, % | Пределы допускаемой относительной погрешности объемной доли компонента на выходе генератора, % | |
| 1 | 2 | 3 | 4 | |
| О2 | от 0,05 до 10 | ±(от 0,4 до 1,0 включ.) | ±2,0 | |
| ±(св. 1,0 до 2,0 включ.) | ±2,5 | |||
| ±(св. 2,0 до 3,0 включ.) | ±3,5 | |||
| ±(св. 3,0 до 4,0) | ±4,5 | |||
| от 0,05 до 251 | ±(от 0,3 до 1,0 включ.) | ±2,5 | ||
| ±(св. 1,0 до 2,0 включ.) | ±3,0 | |||
| ±(св. 2,0 до 3,0 включ.) | ±4,0 | |||
| ±(св. 3,0 до 4,0) | ±5,0 | |||
| NO | от 0,0005 до 1,0 | ±(от 0,4 до 1,0 включ.) | ±2,0 | |
| ±(св. 1,0 до 2,0 включ.) | ±3,0 | |||
| ±(св. 2,0 до 3,0 включ.) | ±4,0 | |||
| ±(св. 3,0 до 4,0) | ±5,0 | |||
| СзН8 | от 0,0005 до 2,5 | ±(от 0,8 до 1,0 включ.) | ±2,0 | |
| ±(св. 1,0 до 2,0 включ.) | ±2,5 | |||
| ±(св. 2,0 до 3,0 включ.) | ±3,5 | |||
| ±(св. 3,0 до 4,0) | ±4,5 | |||
| CO | от 0,001 до 201 | ±(от 0,6 до 1,0 включ.) | ± | 2,02 + (А(XB)P -100)2 XB |
| ±(св. 1,0 до 2,0 включ.) | ± | 2,52 + (А(XB)P -100)2 XB | ||
| ±(св. 2,0 до 3,0 включ.) | ± | 3,52 + (А(XB)P -100)2 XB | ||
| ±(св. 3,0 до 4,0) | ± | 4,52 + (А(XB)P -100)2 XB | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | |
| CH4 | от 0,0005 до 2,5 | ±(от 0,6 до 1,0 включ.) | ± | 2,02 + (А(XB)P -100)2 XB |
| ±(св. 1,0 до 2,0 включ.) | ± | 2,52 + (А(XB)P -100)2 XB | ||
| ±(св. 2,0 до 3,0 включ.) | ± | 3,52 + (А(XB)P -100)2 XB | ||
| ±(св. 3,0 до 4,0) | ± | 4,52 + (А(XB)P -100)2 XB | ||
| СО2 | от 0,05 до 10 | ±(от 0,8 до 1,0 включ.) | ±2,0 | |
| ±(св. 1,0 до 2,0 включ.) | ±2,5 | |||
| ±(св. 2,0 до 3,0 включ.) | ±3,5 | |||
| ±(св. 3,0 до 4,0) | ±4,5 | |||
| от 0,05 до 201 | ±(от 0,6 до 1,0 включ.) | ±3,0 | ||
| ±(св. 1,0 до 2,0 включ.) | ±3,5 | |||
| ±(св. 2,0 до 3,0 включ.) | ±4,0 | |||
| ±(св. 3,0 до 4,0) | ±5,0 | |||
| 1 В качестве исходных целевых газов могут использоваться бинарные газовые смеси - рабочие эталоны 0-го, 1-го и 2-го разряда (по ТУ 6-16-2956-01, ТУ 0272-013-20810646-2014 и др.) в азоте или воздухе с содержанием определяемого компонента не более 20 % (для CO, CO2) и 25 % (для O2). Примечания: 1. Указанные метрологические характеристики генератора нормированы при использовании: - в качестве исходных газовых смесей: ГСО 0-го,1-го или 2-го разряда (по ТУ 6-16-2956-01, ТУ 2114-014-20810646-2014 и др.) в баллонах под давлением с содержанием определяемого компонента не более 10 %; - в качестве газа-разбавителя: воздух марки А по ТУ 6-21-5-82, азот (особой чистоты 1 сорт по ГОСТ 9293-74, высокой чистоты по ТУ 2114-004-05798345-2009, марки А по ТУ 6-21-3979 и ТУ 6-21-39-96). 2. В генераторе имеется канал титрования в газовой фазе для воспроизведения газовых смесей NOx. 3. А(XB)P - абс. погрешность определения содержания целевого компонента (компонента В) в газе разбавителе, %; X- B - требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, % | ||||
Таблица 3 - Параметры расхода газовой смеси
| Наименование характеристики | Значение характеристики |
| Диапазон задания и регулирования расхода (приведенный к температуре 25 °С и давлению 101,4 кПа), см3/мин | MFC1: от 400 до 4000 MFC2: от 8,00 до 56,00 MFC3: от 55,0 до 500,0 MFC4: от 400 до 4000 |
| Пределы допускаемой относительной погрешности задания расхода газа, % | ±1,0 |
| Объемный расход приготавливаемой газовой смеси, см3/мин | от 3800 до 4200 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон коэффициентов разбавления | от 1 до 500 |
| Время установления заданного значения объемной доли компонента в ГС на выходе генератора (в зависимости от режима работы), мин | от 5 до 60 |
| Избыточное давление газа на входе, МПа | 0,10±0,01 |
| Время прогрева, мин, не более | 30 |
| Количество одновременно подключаемых баллонов: - с исходным газом - с газом-разбавителем | 1 1 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 430 450 177 |
| Масса, кг, не более | 20 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220±22 50±1 |
| Наработка до отказа, ч | 5000 |
| Потребляемая мощность, ВА, не более | 100 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа - относительная влажность (без конденсации влаги), % | от +15 до +35 от 84 до 106,7 от 20 до 70 |
наносится печатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний правый угол передней панели генератора.
Таблица 5 - Комплектность генератора газовых смесей GDC-703
| Наименование | Обозначение | Количество |
| Генератор газовых смесей* | GDC-703 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Кабель интерфейсный | - | 1 шт. |
| * Стандартные образцы состава - газовые смеси в баллонах приобретаются заказчиком отдельно | ||
приведены в разделе 4 «Запуск» и разделе 6 «Передача данных» документа «Руководство по эксплуатации. Генератор газовых смесей/ Устройство проверки конвертера GDC-703».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация изготовителя.
