| Номер в госреестре | 89875-23 |
| Наименование СИ | Модули выдачи аналоговых сигналов |
| Обозначение типа СИ | V1 |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Объединение "Цифровые регуляторы" (ООО НПО "Цифровые регуляторы"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 31.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули выдачи аналоговых сигналов VI (далее по тексту - Модуль VI) предназначены для измерения выходных аналоговых сигналов от первичных датчиков в виде напряжения и силы постоянного тока. Входит в состав Программируемого логического контроллера «АНИКРОН ПЛК-01» (далее по тексту - ПЛК).
Принцип действия Модуля V1 заключается в преобразовании численного значения в воспроизводимый аналоговый сигнал напряжения или силы постоянного тока, с помощью цифро-аналогового преобразователя (ЦАП).
Модуль V1 выполнен в унифицированном пластмассовом корпусе. Закрепляется на DIN рейке и соединяется с другими модулями из состава ПЛК при помощи восьмиконтактных параллельных шинных соединителей (параллельная шина), монтируемых в основании DIN рейки. На передней панели находятся индикаторы наличия питания и передачи данных по шине, а также переключатели адреса Модуля V1. На верхней и нижней сторонах корпуса расположены разъемные соединения для подключения выходов и внешнего питания. Питание и управление Модулем V1 производится Модулем управления R1 из состава ПЛК по параллельной шине.
Заводской номер Модуля V1 и знак утверждения типа наносится с боковой стороны корпуса. Заводской номер записывается в шестизначном цифровом формате. Знак поверки на Модуль V1 наносится приклеиванием пломбировочной наклейки на крышку и корпус с боковой стороны.

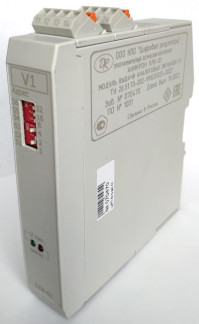

Общий вид Модуля V1 представлен на рисунке 1.
1

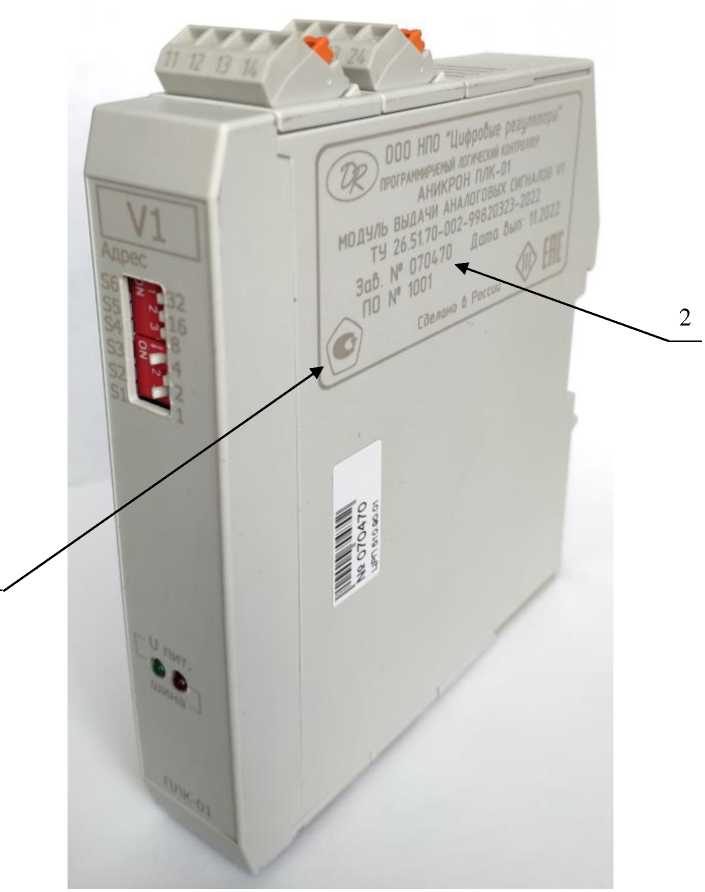

Рисунок 1 - Общий вид Модуля V1:
1 - место нанесения знака утверждения типа; 2 - место нанесения заводского номера.
Схема пломбировки от несанкционированного доступа (наклейки с индивидуальным номером) и нанесение знака поверки (наклейки) представлена на рис. 2.
1
2

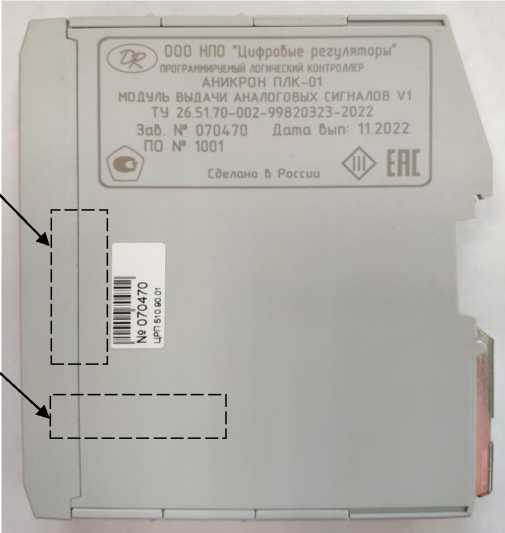

Рисунок 2 - Схема пломбировки Модуля VI от несанкционированного доступа: 1 - место пломбировки завода-изготовителя;
2 - место нанесения знака поверки.
Программное обеспечение (далее - ПО) Модуля V1 представлено встроенным (интегрированным) ПО микропроцессора. Встроенное ПО размещено в памяти программы микропроцессора, защищённой от считывания и модификации путём установки соответствующих битов защиты памяти программ во время программирования микропроцессора на предприятии-изготовителе, и является метрологически значимым.
Интерфейс информационного обмена является защищёнными, т.к. не обеспечивают возможность перепрограммирования микроконтроллера (электрически не связаны с интерфейсом программирования).
Идентификационные данные ПО Модуля VI, приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| Встроенное | _ | 1001 и выше |
Уровень защищённости ПО Модуля V1 от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование | Ед. изм. | Значение |
| Диапазон воспроизведения напряжения постоянного тока | В | от 0 до 10 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В: - при номинальном нагрузочном сопротивлении; - при нагрузочном сопротивлении в диапазоне от 1 кОм до 1 МОм | % % | ±1 ±1,5 |
| Диапазон воспроизведения напряжения постоянного тока | В | от 0 до 5 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности воспроизведения напряжения постоянного тока в диапазоне от 0 до 5 В: - при номинальном нагрузочном сопротивлении; - при нагрузочном сопротивлении в диапазоне от 1 кОм до 1 МОм | % % | ±1,5 ±2 |
| Диапазон воспроизведения напряжения постоянного тока | В | от 1 до 5 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности воспроизведения напряжения постоянного тока в диапазоне от 1 до 5 В: - при номинальном нагрузочном сопротивлении; - при нагрузочном сопротивлении в диапазоне от 1 кОм до 1 МОм | % % | ±1,5 ±2 |
| Диапазон воспроизведения силы постоянного тока | мА | от 0 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА | % | ±1 |
| Диапазон воспроизведения силы постоянного тока | мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности воспроизведения силы постоянного тока в диапазоне от 4 до 20 мА | % | ±1 |
Таблица 3 - Технические характеристики
| Наименование | Ед. изм. | Значение |
| 1 | 2 | 3 |
| Количество каналов воспроизведения | шт. | 4 |
| Нагрузочное сопротивление в режиме воспроизведения силы постоянного тока, не более | Ом | 110 |
| Номинальное нагрузочное сопротивление в режиме воспроизведения напряжения постоянного тока | кОм | 10 |
Продолжение таблицы 3
| 1 | 2 | 3 |
| Пульсация на выходе, от полной шкалы, не более | % | 5 |
| Электрическая прочность изоляции между каналами воспроизведения, не менее | В | 500 |
| Электрическая прочность изоляции между каналами воспроизведения и внутренними цепями, не менее | В | 500 |
| Напряжения питания постоянного тока по внутренней шине | В | 5 и 24 |
| Потребляемая мощность, не более: - по напряжению питания внутренней шины +5 В - по напряжению питания внутренней шины +24 В - по напряжению питания внешнего источника +24 В | мВт мВт мВт | 350 1 920 2 112 |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление - напряжение постоянного тока внешнего источника питания | °С % кПа В | +20 ± 5 от 30 до 80 от 84 до 106 24 |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха, при +25 °С - атмосферное давление - допустимые отклонения напряжения внешнего источника питания | °С % кПа % | от +5 до +40 90 от 70 до 106,7 от -15 до +20 |
| Предельные условия транспортирования: - температура окружающего воздуха - относительная влажность воздуха, при +25 °С - атмосферное давление | °С % кПа | от -40 до +70 95 от 70 до 106,7 |
| Габаритные размеры, не более | мм | 25x140x117 |
| Масса модуля, не более | г | 200 |
| Средняя наработка на отказ | ч | 50 000 |
| Средний срок службы модуля | лет | 15 |
на боковой стороне корпуса способом лазерной маркировки и на титульный лист паспорта типографским способом.
приведена в таблице 4.
Таблица 4 - Комплект поставки Модуля V1
| № п/п | Наименование | Обозначение | Количеств о |
| 1 | Модуль выдачи аналоговых сигналов | VI | 1 шт. |
| 2 | Паспорт | ЦРОП 510.90 ПС | 1 экз. |
| 3 | Руководство по эксплуатации | ЦРП 510.01 РЭ | 1 экз. |
| 4 | Копия декларации о соответствии | _ | 1 экз. |
приведены в разделе 5 «Описание и работа модулей расширения» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091.
