| Номер в госреестре | 89876-23 |
| Наименование СИ | Модули измерения аналоговых сигналов |
| Обозначение типа СИ | A1 |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Объединение "Цифровые регуляторы" (ООО НПО "Цифровые регуляторы"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 31.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерения аналоговых сигналов А1 (далее по тексту - Модуль А1) предназначены для измерения выходных аналоговых сигналов от первичных датчиков в виде напряжения и силы постоянного тока. Входит в состав Программируемого логического контроллера «АНИКРОН ПЛК-01» (далее по тексту - ПЛК).
Принцип действия Модуля А1 заключается в преобразовании аналогового сигнала напряжения или силы постоянного тока в численное значение измеряемого сигнала, с помощью аналого-цифрового преобразователя (АЦП).
Модуль А1 выполнен в унифицированном пластмассовом корпусе. Закрепляется на DIN рейке и соединяется с другими модулями из состава ПЛК при помощи восьмиконтактных параллельных шинных соединителей (параллельная шина), монтируемых в основании DIN рейки. На передней панели находятся индикаторы наличия питания и передачи данных по шине, а также переключатели адреса Модуля А1. На верхней и нижней сторонах корпуса расположены разъемные соединения для подключения входов и внешнего питания. Питание и управление Модулем А1 производится Модулем управления R1 из состава ПЛК по параллельной шине.
Заводской номер Модуля А1 и знак утверждения типа наносится с боковой стороны корпуса. Заводской номер записывается в шестизначном цифровом формате. Знак поверки на Модуль А1 наносится приклеиванием пломбировочной наклейки на крышку и корпус с боковой стороны.

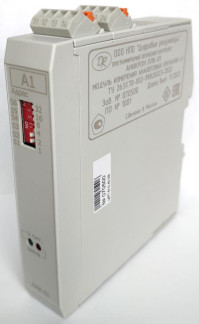

Общий вид Модуля А1 представлен на рисунке 1.

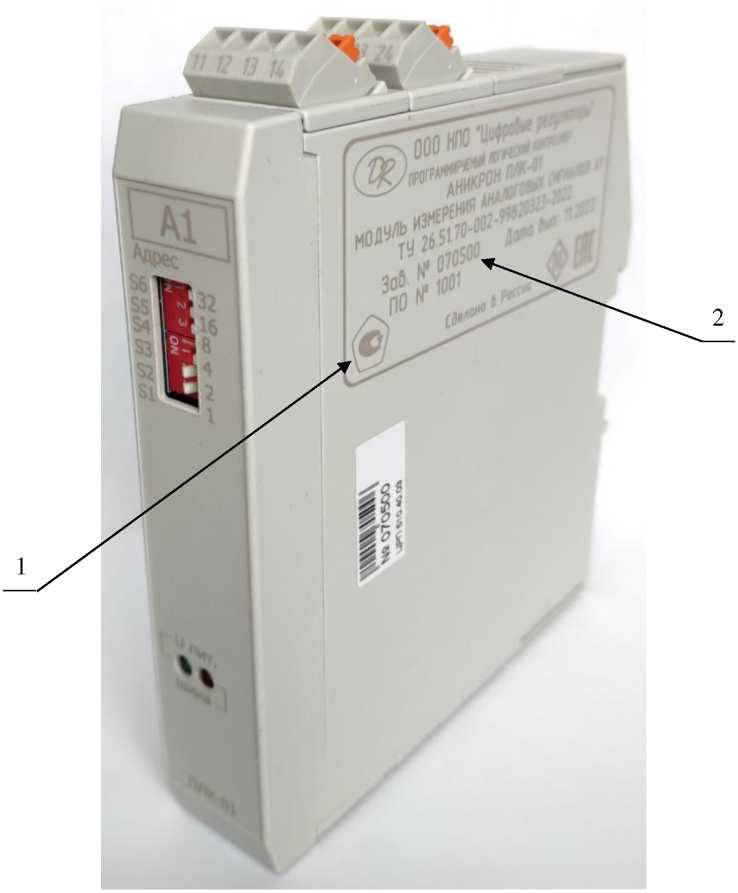

Рисунок 1 - Общий вид Модуля A1:
1 - место нанесения знака утверждения типа; 2 - место нанесения заводского номера.

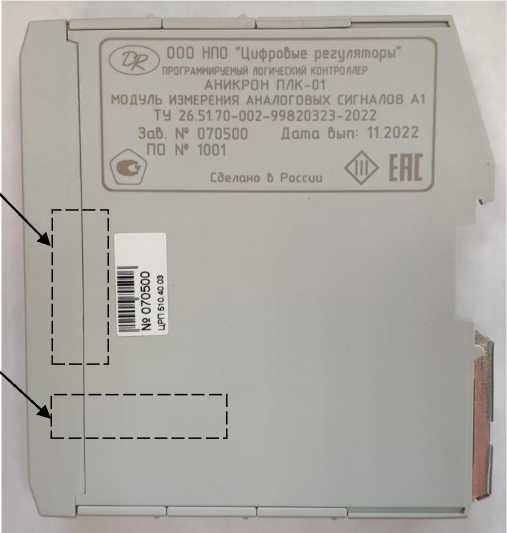

Схема пломбировки от несанкционированного доступа (наклейки с индивидуальным номером) и нанесение знака поверки (наклейки) представлена на рис. 2.
1
2
Рисунок 2 - Схема пломбировки Модуля A1 от несанкционированного доступа: 1 - место пломбировки завода-изготовителя;
2 - место нанесения знака поверки.
Программное обеспечение (далее - ПО) Модуля А1 представлено встроенным (интегрированным) ПО микропроцессора. Встроенное ПО размещено в памяти программы микропроцессора, защищённой от считывания и модификации путём установки соответствующих битов защиты памяти программ во время программирования микропроцессора на предприятии-изготовителе, и является метрологически значимым.
Интерфейс информационного обмена является защищёнными, т.к. не обеспечивают возможность перепрограммирования микроконтроллера (электрически не связаны с интерфейсом программирования).
Идентификационные данные ПО Модуля А1, приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| Встроенное | _ | 1001 и выше |
Уровень защищённости ПО Модуля А1 от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование | Ед. изм. | Значение |
| Диапазон измерения напряжения постоянного тока | В | от 0 до 10 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения напряжения постоянного тока в диапазоне от 0 до 10 В | % | ±1 |
| Диапазон измерения напряжения постоянного тока | В | от 0 до 5 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения напряжения постоянного тока в диапазоне от 0 до 5 В | % | ±1 |
| Диапазон измерения напряжения постоянного тока | В | от 1 до 5 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения напряжения постоянного тока в диапазоне от 1 до 5 В | % | ±1 |
| Диапазон измерения силы постоянного тока | мА | от 0,5 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения силы постоянного тока в диапазоне от 0,5 до 20 мА | % | ±1 |
| Диапазон измерения силы постоянного тока | мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерения силы постоянного тока в диапазоне от 4 до 20 мА | % | ±1 |
Таблица 3 - Технические характеристики
| Наименование | Ед. изм. | Значение |
| 1 | 2 | 3 |
| Количество каналов измерения | шт. | 8 |
| Входное сопротивление в режиме измерения силы тока, не более | Ом | 120 |
| Входное сопротивление в режиме измерения напряжения, не менее | кОм | 30 |
| Электрическая прочность изоляции между группами измерительных каналов, не менее | В | 500 |
| Электрическая прочность изоляции между измерительными каналами и внутренними цепями, не менее | В | 500 |
| Напряжения питания постоянного тока по внутренней шине | В | 5 и 24 |
Продолжение таблицы 3
| 1 | 2 | 3 |
| Потребляемая мощность, не более: - по напряжению питания +5 В - по напряжению питания +24 В (по внутренней шине и от внешнего источника) | мВт мВт | 250 912* |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление - напряжение постоянного тока внешнего источника питания | °С % кПа В | +20 ± 5 от 30 до 80 от 84 до 106 24 |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха, при +25 °С - атмосферное давление - допустимые отклонения напряжения внешнего источника питания | °С % кПа % | от +5 до +40 90 от 70 до 106,7 от -15 до +20 |
| Предельные условия транспортирования: - температура окружающего воздуха - относительная влажность воздуха, при +25 °С - атмосферное давление | °С % кПа | от -40 до +70 95 от 70 до 106,7 |
| Габаритные размеры, не более | мм | 25x140x117 |
| Масса модуля, не более | г | 200 |
| Средняя наработка на отказ | ч | 50 000 |
| Средний срок службы модуля | лет | 15 |
| Примечание: * При подключении пассивных датчиков тока потребляемая мощность по напряжению питания +24 В возрастает на 3 840 мВт (20 мА х 24 В х 8 каналов) | ||
на боковой стороне корпуса способом лазерной маркировки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплект поставки Модуля A1
| № п/п | Наименование | Обозначение | Количеств о |
| 1 | Модуль измерения аналоговых сигналов | А1 | 1 шт. |
| 2 | Паспорт | ЦРОП 510.40 ПС | 1 экз. |
| 3 | Руководство по эксплуатации | ЦРП 510.01 РЭ | 1 экз. |
| 4 | Копия декларации о соответствии | _ | 1 экз. |
приведены в разделе 5 «Описание и работа модулей расширения» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091.
