| Номер в госреестре | 89877-23 |
| Наименование СИ | Термопреобразователи сопротивления из платины и меди |
| Обозначение типа СИ | ТС |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение СПУТНИК" (ООО "НПО Спутник"), г. Красноярск |
| Год регистрации | 2023 |
| Срок свидетельства | 31.08.2028 |
| МПИ (интервал между поверками) | 2 года; для модификации ТС-203 - первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления из платины и меди ТС (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитного корпуса ТС.
Принцип действия ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры.
Конструктивно ТС состоят из одного (или двух) ЧЭ, защитного корпуса с монтажными элементами или без них, устройств для подключения к внешней измерительной цепи. ЧЭ помещен в защитный корпус и выполнен из металлической проволоки или пленки, имеет выводы для крепления соединительных проводов и известную зависимость электрического сопротивления от температуры ТС. В зависимости от способа подключения к внешней измерительной цепи ТС изготавливают: с разъемами различных типов (в т.ч. и быстросъемными), с клеммными головками, с клеммными коробками, с постоянно присоединенными удлинительными проводами в защитной оболочке (кабель), в т.ч. и с разъемами на конце, или со свободными выводами (без удлинительного кабеля). В ТС, конструктивно выполненные с клеммной головкой или коробкой, могут устанавливаться измерительные преобразователи (далее - ИП).
В зависимости от конструкции, а также метрологических и технических характеристик, ТС имеют следующие модификации: TC-201, TC-202, TC-203, TC-204. Модификации ТС имеют ряд исполнений, определяемых кодом заказа.
Структура и расшифровка кода заказа ТС приведены соответственно на рисунках 1-4 и в таблицах 1-4.
ТС-201 / X / X / X / X / X / X / X / X / X / X / X / х
1 2 3 4 5 6 7 8 9 10 11 12 13
Рисунок 1 - Структура кода заказа ТС модификации ТС-201
Таблица 1 - Расшифровка структуры кода заказа ТС модификации ТС-201
| Позиция | Описание | Код |
| 1 | Модификация термопреобразователя | ТС-201 |
| 2 | Номер конструктивного (стандартного) исполнения | 1; 2; 3;4 |
| 3 | Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) | НЗ |
| 4 | Встроенный ИП (при наличии) | У |
| 5 | Тип номинальной статической характеристики (НСХ) и количество ЧЭ | В соответствии с таблицей 5 (в формате «РТ100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
| 6 | Диапазон измерений температуры, °С | В соответствии с таблицей 5 (в формате «-50...+500») |
| 7 | Тип выходного сигнала ИП (при наличии) | Согласно ТУ |
| 8 | Длина монтажной части, мм | В соответствии с таблицей 7 |
| 9 | Диаметр монтажной части, мм | В соответствии с таблицей 7 |
| 10 | Класс допуска | АА; А; В; С |
| 11 | Схема соединения внутренних проводов | №2; №3; №4 |
| 12 | Тип клеммной головки и кабельного ввода (базовое исполнение - АГ-10С) | Согласно ТУ |
| 13 | Вариант исполнения крепежного (или передвижного) штуцера | Согласно ТУ |
| ТС-202 | / | X | / | X | / | X | / | X | / | X | / | X | / | X | / | X | / | X | / | X | / | X | / | X |
| 1 | 2 | 3 4 Рисунок 2 | 5 6 7 8 9 10 11 - Структура кода заказа ТС модификации ТС-202 | 12 | 13 | |||||||||||||||||||
Таблица 2 - Расшифровка структуры кода заказа ТС модификации ТС-202
| Позиция | Описание | Код |
| 1 | Модификация термопреобразователя | ТС-202 |
| 2 | Номер конструктивного (стандартного) исполнения | 1; 2; 3; 4; 5; 6 |
| 3 | Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) | НЗ |
| 4 | Тип номинальной статической характеристики (НСХ) и количество ЧЭ | В соответствии с таблицей 5 (в формате «Pt100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
| 5 | Диапазон измерений температуры, °С | В соответствии с таблицей 5 (в формате «-50...+500») |
| 6 | Длина наружной (удлинительной) части, мм (для ТС-202/2, ТС-202/3) | Согласно ТУ |
| Позиция | Описание | Код |
| 7 | Длина монтажной части, мм | В соответствии с таблицей 7 |
| 8 | Диаметр наружной (удлинительной) части, мм (для ТС-202/2, ТС-202/3) | Согласно ТУ |
| 9 | Диаметр монтажной части, мм | В соответствии с таблицей 7 |
| 10 | Длина кабеля, мм (для ТС-202/3, ТС-202/4, ТС-202/5) | Согласно ТУ |
| 11 | Класс допуска | АА; А; В; С |
| 12 | Схема соединения внутренних проводов | №2; №3; №4 |
| 13 | Вариант исполнения клеммной платформы (изолятора) или разъема (для ТС-202/1, ТС-202/2, ТС-202/6) | Согласно ТУ |
ТС-203 / x / x / x / x / x / x / x / x
1 2 34 5678 9
Рисунок 3 - Структура кода заказа ТС модификации ТС-203
Таблица 3 - Расшифровка структуры кода заказа ТС модификации ТС-203
| Позиция | Описание | Код |
| 1 | Модификация термопреобразователя | ТС-203 |
| 2 | Номер конструктивного (стандартного) исполнения | 1; 2; 3; 4; 5 |
| 3 | Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) | НЗ |
| 4 | Тип номинальной статической характеристики (НСХ) и количество ЧЭ | В соответствии с таблицей 5 (в формате «Pt100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
| 5 | Диапазон измерений температуры, °С | В соответствии с таблицей 5 (в формате «-50...+500») |
| 6 | Длина монтажной части, мм (для ТС-203/2, ТС-203/3, ТС-203/4) | от 20 до 100 |
| 7 | Диаметр монтажной части, мм | от 3 до 12 |
| 8 | Длина кабеля, мм | Согласно ТУ |
| 9 | Класс допуска | А; В; С |
| 10 | Схема соединения внутренних проводов | №2; №3; №4 |
ТС-204 / X / X / X / X / X / X / X / X / X / X / X
1 2 3 4 5 6 7 8 9 10 11 12
Рисунок 4 - Структура кода заказа ТС модификации ТС-204
Таблица 4 - Расшифровка структуры кода заказа ТС модификации ТС-204
| Позиция | Описание | Код |
| 1 | Модификация термопреобразователя | ТС-204 |
| 2 | Номер конструктивного (стандартного) исполнения | 1; 2; 3;4 |
| 3 | Вид конструктивного исполнения (указывается при отличии монтажных параметров от стандартных, в соответствии со спецификацией заказчика) | НЗ |
| 4 | Вид взрывозащищенного исполнения | - |
| 5 | Тип номинальной статической характеристики (НСХ) и количество ЧЭ | В соответствии с таблицей 5 (в формате «РТ100» (если 1 ЧЭ) или «2Pt100» (если 2 ЧЭ)) |
| 6 | Диапазон измерений температуры, °С | В соответствии с таблицей 5 (в формате «-50...+500») |
| 7 | Тип выходного сигнала ИП (при наличии) | Согласно ТУ |
| 8 | Длина монтажной части, мм | В соответствии с таблицей 7 |
| 9 | Диаметр монтажной части, мм | В соответствии с таблицей 7 |
| 10 | Класс допуска | АА; А; В; С |
| 11 | Схема соединения внутренних проводов | №2; №3; №4 |
| 12 | Тип клеммной головки и кабельного ввода | Согласно ТУ |
| 13 | Вариант исполнения крепежного (или передвижного) штуцера | Согласно ТУ |
Термопреобразователи модификации ТС-203 применяются в условиях ограниченного доступа для измерений температуры и контроля состояния подшипников и других компонентов, и механизмов машинных агрегатов различного назначения. После осуществления установки ТС на объекте измерений дальнейший их демонтаж для проведения периодической поверки невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.
Заводской номер в виде цифрового обозначения наносят на этикетку или шильдик, прикрепляемый к кабелю или корпусу ТС. Конструкция ТС не предусматривает нанесения на них знака поверки. Пломбирование ТС не предусмотрено.

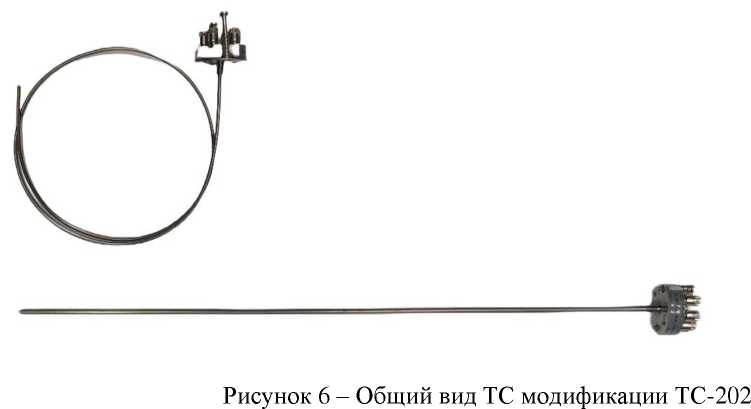

Изображения и фотографии общего вида ТС представлены на рисунках 5-8. Фотография общего вида ТС с указанием места нанесения заводского номера представлены на рисунке 9.
D
Крепежный штуцер
Крепежный штуцер
Термопарный разъем

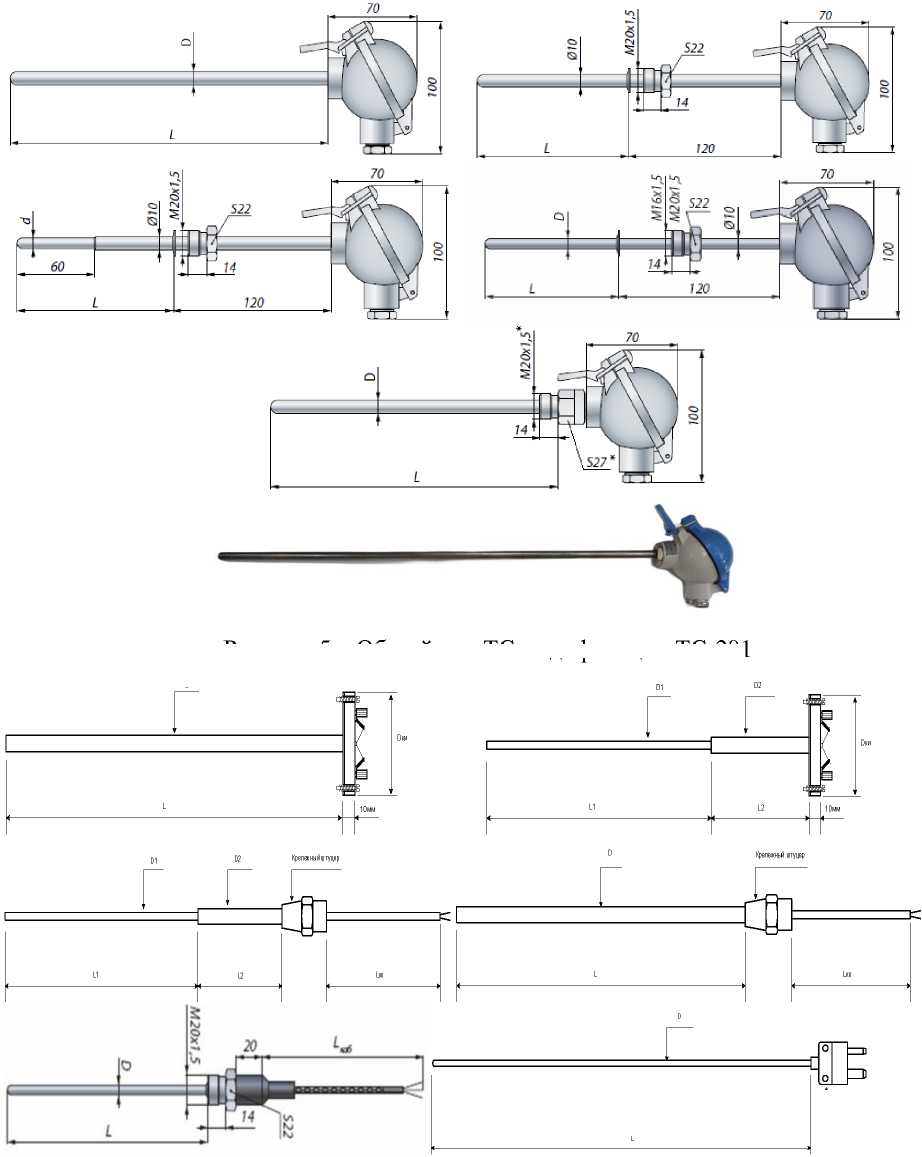

Рисунок 5 - Общий вид ТС модификации ТС-201

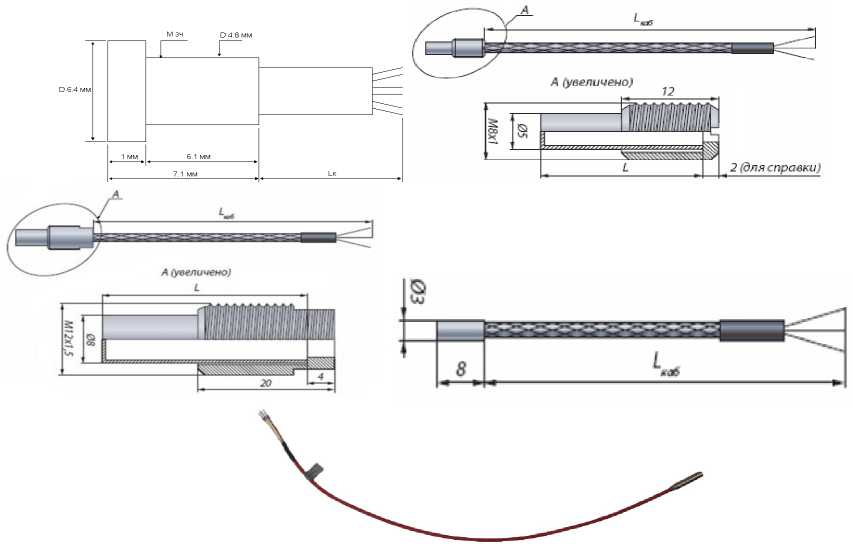

Рисунок 7 - Общий вид ТС модификации ТС-203

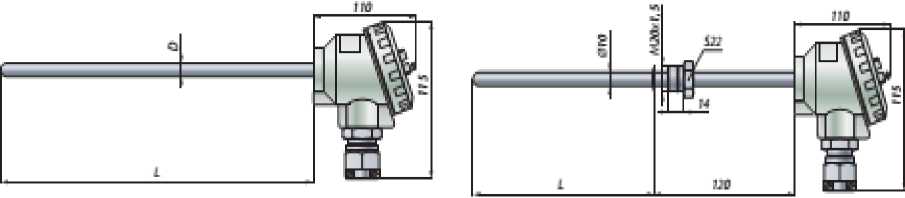

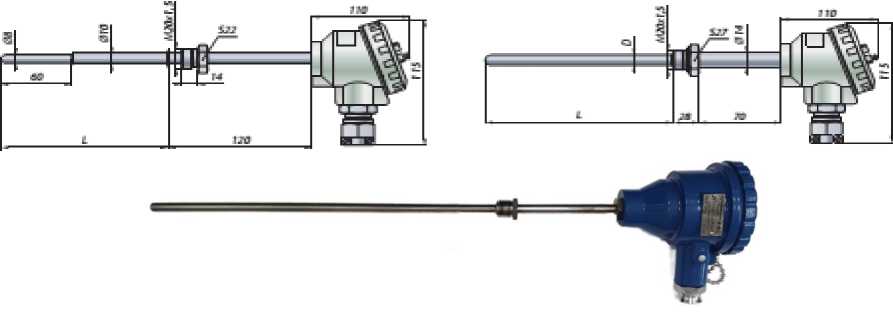

Рисунок 8 - Общий вид ТС модификации ТС-204
Места нанесения заводского номера

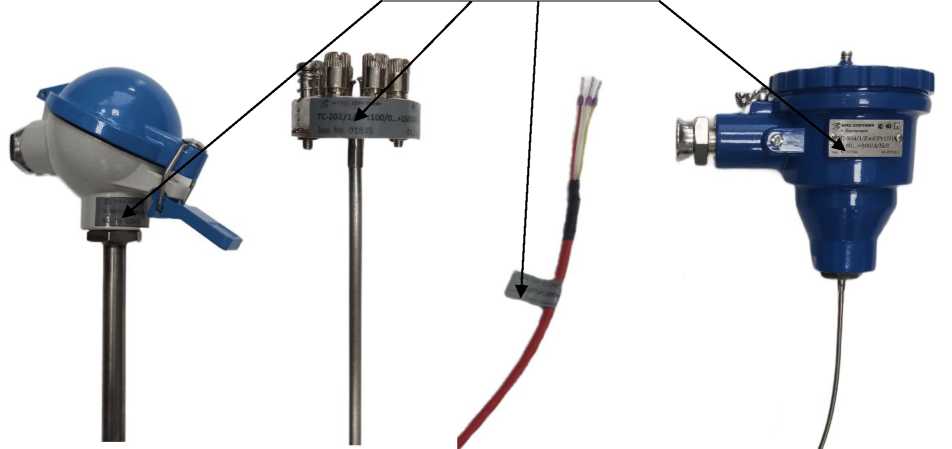

Рисунок 9 - Общий вид ТС с указанием места нанесения заводского номера.
отсутствует.
Метрологические и основные технические характеристики ТС приведены в таблицах 5-8.
Таблица 5 - Метрологические характеристики
| Условное обозначение НСХ преобразования по ГОСТ 6651-2009 | Класс допуска по ГОСТ 6651-2009 | Допуск по ГОСТ 6651-2009, °С (Itl - абсолютное значение температуры, °С, без учета знака) | Диапазон измерений температуры *, °С |
| Платиновый ТС с проволочным ЧЭ | |||
| 100П (а=0,00391 °C-1) | АА (W 0.1) | ±(0,1+0,0017-|t|) | от -50 до +250 |
| 50П, 100П (а=0,00391 °C-1) | А (W 0.15) | ±(0,15+0,002-|t|) | от -100 до +450 |
| 50П, 100П (а=0,00391 °C-1) | В (W 0.3) | ±(0,3+0,005-|t|) | от -196 до +650 |
| 50П, 100П (а=0,00391 °C-1) | С (W 0.6) | ±(0,6+0,01-|t|) | от -196 до +650 |
| Платиновый ТС с плёночным ЧЭ | |||
| PtlOO (а=0,00385 °C-1) | АА (F 0.1) | ±(0,1+0,0017-|t|) | от 0 до +150 |
| PtlOO, PtlOOO (а=0,00385 °C-1) | А(F 0.15) | ±(0,15+0,002-|t|) | от -30 до +300 |
| 50П, 100П (а=0,00391 °C-1) Pt50, PtlOO, PtlOOO (а=0,00385 °C-1) | В (F 0.3) | ±(0,3+0,005-|t|) | от -50 до +500 |
| 50П, 100П (а=0,00391 °C-1) Pt50, PtlO, PtlOOO (а=0,00385 °C-1) | С (F 0.6) | ±(0,6+0,01-|t|) | от -50 до +600 |
| Медный ТС | |||
| 50М, 100М (а=0,00428 °C-1) | В | ±(0,3+0,005-|t|) | от -50 до +200 |
| 50М, 100М (а=0,00428 °C-1) | С | ±(0,6+0,01-|t|) | от -180 до +200 |
| Примечание: * Указаны предельные значения, конкретный диапазон указан в паспорте на ТС | |||
Таблица 6 - Метрологические характеристики ТС с установленным ИП
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной погрешности (у), % (от диапазона измерений) | ±0,25; ±0,5; ±1,0 * |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +15 °С до +35 °С) в рабочем диапазоне температур на каждые 10 °C изменения, % | 0,2-у; 0,5-у |
| Примечание: * Конкретные значения указаны в паспорте на ТС | |
Таблица 7 - Пределы допускаемых значений дрейфа допуска для модификации ТС-203
| Наименование характеристики | Значение |
| Пределы допускаемых значений дрейфа допуска ТС (для ТС с классами допуска А, В, С), °С/ за 1 год | ±(0,03+0,0005-|t|), где (Itl - абсолютное значение температуры, °С, без учета знака |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время термической реакции, с | от 1 до 30 |
| Габаритные размеры ТС, мм: - длина монтажной части, мм - диаметр монтажной части, мм | от 20 до 5000 от 3 до 20 |
| Масса, кг, не более | 20 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее | 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более | от -50 до +85 95 |
| Средняя наработка на отказ, ч, не менее: - ТС-201, ТС-202, ТС-204 - ТС-203 | 40 000 90 000 |
| Средний срок службы для ТС-201, ТС-202, ТС-204, лет, не менее | 10 |
| Назначенный срок службы для ТС-203, лет | 5 |
наносится на этикетку или шильдик, прикрепляемый к кабелю или корпусу ТС, а также на титульные листы Руководства по эксплуатации и паспорта типографским способом.
Комплектность приведена в таблице 9.
Таблица 9
| Наименование | Обозначение | Кол-во |
| Термопреобразователь сопротивления из платины и меди | ТС (обозначение модификации и исполнения - в соответствии с кодом заказа) | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | РЭС-02-0302-2017 | 1 экз.* |
| Примечание: * - на партию ТС при поставке в один адрес | ||
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 4211-002-91876689-2015 Термопреобразователи сопротивления из платины и меди ТС. Технические условия.
