| Номер в госреестре | 89878-23 |
| Наименование СИ | Плотномеры портативные |
| Обозначение типа СИ | DH |
| Изготовитель | Joyo M&C Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 31.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры портативные DH (далее - плотномеры) предназначены для измерений плотности, температуры и уровня жидкости, нефти и нефтепродуктов, других не диэлектрических жидкостей в резервуарах, в том числе в вертикальных и горизонтальных резервуарах, железнодорожных цистернах и автоцистернах.
В основе метода измерений плотности жидкости заложен вибрационный принцип измерений. При изменении плотности жидкости изменяется частота колебаний чувствительного элемента датчика плотности погруженного в жидкость. Изменение частоты колебаний обрабатывается электронным преобразователем, расположенным в основном корпусе плотномера. Для измерений температуры жидкости в датчик плотности встроен термопреобразователь сопротивления. При изменении температуры жидкости меняется сопротивление встроенного датчика температуры. Измерение уровня жидкости осуществляется по принципу отслеживания изменения электропроводности жидкости при переходе границы раздела фаз жидкости с воздухом, либо жидкостей с разными значениями электропроводности (для измерения уровня подтоварной воды).
Плотномеры портативные DH выпускаются в трех модификациях: DH-50, DH-08, DH-60. Во всех модификациях плотномеров DH используются однотипные датчики плотности, и температуры. Функция измерения уровня жидкости реализована в модификации DH-60.
Плотномеры портативные модификации DH-50 является переносными плотномерами и предназначены для измерений плотности и температуры жидкостей в различных резервуарах при непосредственном погружении измерительного датчика в исследуемую среду. Плотномеры состоят из корпуса, в который встроен преобразователь сигнала с индикатором, механизма подъема и опускания, и измерительного датчика.
Плотномеры портативные модификации DH-08 является переносными плотномерами и предназначены для измерений плотности и температуры различных проб жидкостей, отобранных и перелитых в емкость из состава плотномеров. Плотномеры модификации DH-08 состоят из корпуса со встроенным электронным преобразователем, который совмещен с измерительным датчиком и емкости. Результаты измерения плотности и температуры отображаются на индикаторе, который так же встроен в корпус устройства.
Плотномеры портативные модификации DH-60 являются переносными плотномерами с функцией измерения уровня и предназначены для измерений плотности, температуры и уровня жидкости и уровня подтоварной воды в различных резервуарах, в том числе автоцистернах и железнодорожных цистернах при непосредственном погружении измерительного датчика в исследуемую среду. Плотномеры состоят из корпуса, в который вмонтированы электронный преобразователь, индикатор, устройство для подъема и опускания измерительного датчика и непосредственно самого измерительного датчика.
Кнопки управления, расположенные на верхней панели, позволяют управлять процессом измерений и производить настройки плотномера. Измеренные данные могут быть сохранены в памяти плотномеров для последующей передачи в компьютер пользователя.

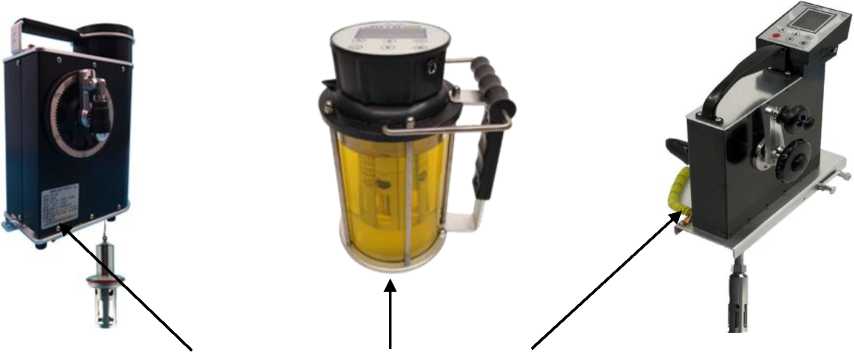

Общий вид плотномеров приведен на рисунках 1а, 1б и 1в.
Места нанесения заводского номера
а) модификации DH-50 б) модификации DH-08
в) модификации DH-60
Рисунок 1 - Общий вид плотномеров портативных DH
Безопасность хранения данных обеспечивается неразборной конструкцией корпуса плотномера, т.е. невозможностью доступа к его компонентам без повреждения корпуса.
Места пломбирования от несанкционированного доступа указаны на рисунках 2а, 2б, 2в. Пломбирование осуществляется путем нанесения специальной наклейки. Знак поверки наносится на свидетельство о поверке на плотномер.
а) модификации DH-50
б) модификации DH-08
Рисунок 2 - Места пломбирования
в) модификации DH-60
Маркировка плотномеров, содержащая в том числе информацию о заводском номере в виде цифрового обозначения, осуществляется на табличке, закрепляемой на корпус. Информация наносится методом металлографии.
является встроенным и записывается в устройство при производстве плотномера. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование: | |
| модификация DH-50 | DH-50 |
| модификация DH-08 | DH-08 |
| модификация DH-60 | DH-60 |
| Номер версии (идентификационный номер): | |
| модификация DH-50 | не ниже 5.2 |
| модификация DH-08 | не ниже 1.4 |
| модификация DH-60 | не ниже 1.2 |
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока обработки, не позволяющей получить доступ к схеме прибора без ее нарушения. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к калибровочным коэффициентам защищен посредством пароля.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.
| Таблица 2 - Метрологические характе | ристики | ||
| Наименование характеристики | Значение | ||
| Модификации плотномеров портативных DH | DH-50 | DH-08 | DH-60 |
| Диапазон измерений плотности, кг/м3 | от 650 до 1200 | ||
| Диапазон измерений уровня жидкости, мм | - | от 200 до 20000 | |
| Диапазон измерений уровня подтоварной воды, мм | - | от 0 до 1000 | |
| Диапазон измерений температуры, °С | от -40 °С до +60 °С | ||
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,3 кг/м3 | ||
| Пределы допускаемой абсолютной погрешности измерения уровня жидкости, мм: - при расстоянии от места установки плотномера до поверхности жидкости менее 13000 мм1); - при расстоянии от места | - | ±1,0 | |
| Наименование характеристики | Значение | ||
| Модификации плотномеров портативных DH | DH-50 | DH-08 | DH-60 |
| установки плотномера до поверхности жидкости 13000 мм и более1). | ±3,0 | ||
| Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм | - | ±4,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 | ||
| 1) - расстояние от места установки плотномера до поверхности жидкости определяется как разница между значением базовой высоты, установленным для плотномера, и значением измеренного уровня | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификации плотномеров портативных DH | DH-50 | DH-08 | DH-60 |
| Масса, кг, не более | 3,6 | 1,5 | 3,9 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 200 110 338 | 170 145 263 | 330 184 359 |
| Напряжение питания постоянного тока, В | 3,6 | ||
| Потребляемый ток, мА | 60 | ||
| Маркировка взрывозащиты: - вычислительный блок - измерительный датчик | 1Ex ia IIC T4 Gb X 0Ex ia IIC T4 Ga X | 1Ex ia IIC T6 Gb X 0Ex ia IIC T6 Ga X | 1Ex ia IIC T6 Gb X 0Ex ia IIC T6 Ga X |
| Степень защиты по ГОСТ 14254: - вычислительный блок - измерительный датчик | IP 65 IP 68 | ||
| Средняя наработка на отказ, ч | 20000 | ||
| Назначенный срок службы, лет | 8 | ||
| Условия эксплуатации: | |||
| Кинематическая вязкость, мм2/с, не более | 200 | ||
| Диапазон температуры окружающей среды, °С | от -40 °С до +60 °С | ||
| Диапазон температуры контролируемой | от -40 °С до +60 °С | ||
| Наименование характеристики | Значение | ||
| Модификации плотномеров портативных DH | DH-50 | DH-08 | DH-60 |
| жидкости, °С | |||
| Относительная влажность, %, не более | 90 | ||
наносится на титульный лист паспорта типографским способом.
приведена в таблицах 4, 5 и 6.
Таблица 4 - Комплектность плотномеров модификации DH-50
| Наименование | Обозначение | Количество |
| Портативный плотномер | DH-50 | 1 шт. |
| Измерительный датчик | TF-1 | 1 шт. |
| Зарядное устройство | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
Таблица 5 - Комплектность плотномеров модификации DH-08
| Наименование | Обозначение | Количество |
| Портативный плотномер | DH-08 | 1 шт. |
| Измерительный датчик | MF-1 | 1 шт. |
| Зарядное устройство | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
Таблица 6 - Комплектность плотномеров модификации DH-60
| Наименование | Обозначение | Количество |
| Портативный плотномер | DH-60 | 1 шт. |
| Измерительный датчик | MPF-1 | 1 шт. |
| Зарядное устройство | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 2 руководств по эксплуатации портативных плотномеров DH-08, DH-50, пункте 1.3 руководства по эксплуатации портативных плотномеров DH-60.
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253.
