Иономеры И-510, 89880-23

Назначение

Иономеры И-510 (далее - иономеры), предназначены для измерений активности ионов водорода (рН), активности ионов (рХ), массовой или молярной концентрации одно- и двухвалентных анионов и катионов (NH4+, K+, NO3-, Ca2+, Ag+, Cu2+, Cd2+, Pb2+, F-, Cl-, Br-, I-, Li+, Na+), окислительно-восстановительных потенциалов (ОВП), ЭДС электродных систем и температуры водных растворов.

Описание

Принцип действия иономеров заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (электрода), преобразования электрического сигнала в цифровой код, соответствующий результату измерений, и индикации полученного результата. Принцип действия первичного измерительного преобразователя (электрода) - потенциометрический, принцип действия датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры.

Иономеры конструктивно состоят из:

- вторичного преобразователя ионометрического (далее - преобразователя). Преобразователь представляет собой микропроцессорный блок, оснащенный жидкокристаллическим дисплеем, клавишами управления, отсеком для аккумуляторных батарей и разъемами для подключения измерительных электродов и соединительных проводов. Преобразователь выполнен в едином корпусе. Предусмотрено подключение к преобразователю одного комбинированного электрода, либо одного измерительного и одного электрода сравнения, и датчика температуры. Результаты измерений отображаются на жидкокристаллическом дисплее и в соответствии с выбранным режимом могут быть представлены в pH, рХ, моль/ дм3 (моль/л) или мг/дм3 (мг/л), мВ.

- первичных измерительных преобразователей (электродов). Иономеры могут оснащаться ионоселективными, измерительными и вспомогательными, или комбинированными электродами утвержденного типа и датчиками температуры.

- На верхней стенке преобразователя расположены разъемы:

- - BNC для подключения измерительных и комбинированных электродов,

- - RCA для подключения датчика температуры,

- - Ш4-0 для подключения электрода сравнения,

- - Mini USB для подключения питания. Преобразователь имеет встроенный аккумулятор и может работать от сети переменного тока или в режиме автономного питания.

Для исключения влияния температуры анализируемых растворов предусмотрен режим автоматической термокомпенсации при подключенном датчике температуры.

На задней стенке преобразователя расположена маркировочная табличка, которая содержит следующую информацию:

- наименование иономера,

- обозначение изготовителя,

- заводской номер, состоящий из латинских букв и цифр,

- знак утверждения типа.

Информация наносится на маркировочную табличку штемпелеванием. Пример маркировочной таблички приведен на рисунке 3.

Ограничение доступа к местам настройки (регулировки) осуществляется путем установления микропроцессорной платы в защищенный от вскрытия пластиковый корпус. Пломбирование иономеров изготовителем не предусмотрено.

Нанесение знака поверки на иономеры не предусмотрено.

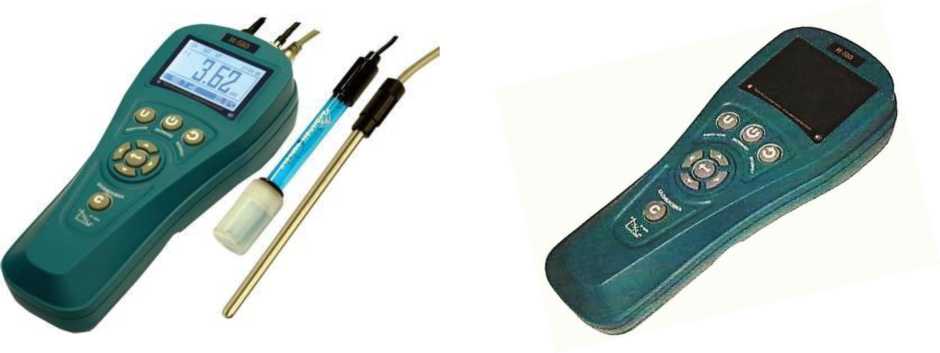

Рисунок 1 - Общий вид иономера И-510

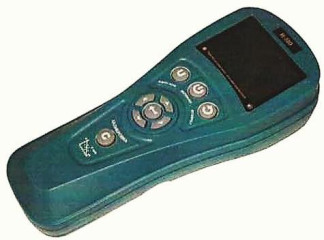

Рисунок 2 - Общий вид преобразователя

Рисунок 3 - Пример маркировочной таблички

Программное обеспечение

Иономеры оснащены встроенным программным обеспечением на базе микроконтроллера серии PIC.

Основные функции программного обеспечения - обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений.
