| Номер в госреестре | 89881-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "КомЭнерго" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "КомЭнерго" (ООО "КомЭнерго"), г. Ижевск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «КомЭнерго» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, устройство синхронизации времени (УСВ) типа УСВ-2, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ типа УСВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ-2 происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени сервера ИВК со шкалой времени УСВ-2 осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать ±1 с (параметр программируемый).
Сравнение шкал времени счетчиков со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать ±1 с (параметр программируемый).
Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

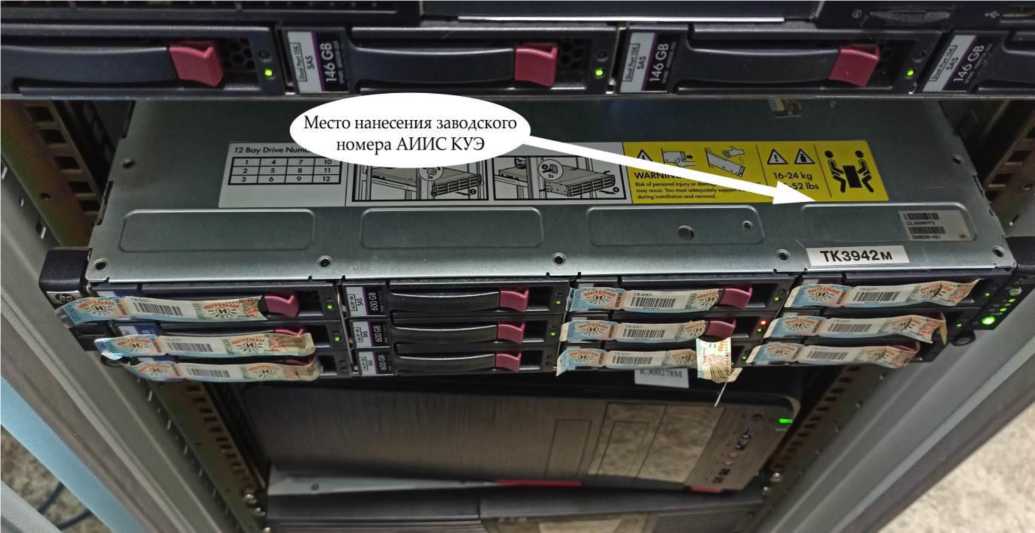

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». Уровень защиты от непреднамеренных и преднамеренных изменений ПК «Энергосфера» соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПК приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПК «Энергосфера»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | pso_metr.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.1 |
| Цифровой идентификатор ПО | CBEB6F6CA69318BED976E08A2BB7814B |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | РП-10кВ «Вараксино» ф. 7 10кВ Ввод №1 от ф.12 ПС «Вараксино» | ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 | ЗНОЛ.06 10000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 ЗНОЛ 10000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 2 | РП-10кВ «Вараксино» ф. 14 10кВ Ввод №2 от ф.6 ПС «Вараксино» | ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 | ЗНОЛ.06 10000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 3 | РП-10кВ «Котельная» ф. 10 10кВ Ввод №3, резерв от ф. 11 ПС «Шабердино» | ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 | ЗНОЛ.06 10000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 ЗНОЛ 10000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 4 | ПКУЭ на опоре № 14 ф.6 10кВ РП-10кВ «Вараксино» ПКУЭ на отпайку на ТП-579 10кВ | ТОЛ-СЭЩ-10 100/5 Кл. т. 0,5 Рег. № 32139-06 | ЗНОЛП 10000/^3/100/^3 Кл. т. 0,5 Рег. № 23544-07 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 5 | РП-1 ввод №1 10кВ с ф. 3 ПС Бройлерная | ТПЛ-10с 600/5 Кл. т. 0,5 Рег. № 29390-05 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 6 | РП-1 ввод №2 10кВ с ф. 1 ПС Бройлерная | ТПЛ-10с 600/5 Кл. т. 0,5 Рег. № 29390-05 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 7 | РП-2 ввод №1 10кВ с ф. 2 ПС Бройлерная | ТПЛ-10с 300/5 Кл. т. 0,5 Рег. № 29390-05 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-17 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 8 | РП-2 ввод №2 10кВ с ф. 4 ПС Бройлерная | ТПЛ-10с 300/5 Кл. т. 0,5 Рег. № 29390-05 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-17 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 9 | ТП-294 ввод 1 10кВ с ф. 1,3 ПС Бройлерная (через РП-1) | ТПОЛ-10 50/5 Кл. т. 0,5 Рег. № 1261-02 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 10 | ТП-294 ввод 2 10кВ с ф. 1,3 ПС Бройлерная (через РП-1) | ТПОЛ-10 50/5 Кл. т. 0,5 Рег. № 1261-02 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 11 | ПС «Бройлерная» ф. 8 10кВ | ТЛМ-10 200/5 Кл. т. 0,5 Рег. № 2473-00 | ЗНАМИТ-10(6)-1 УХЛ2 10000/100 Кл. т. 0,2 Рег. № 40740-09 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 12 | ПС «Бройлерная» ф. 9 10кВ | ТЛМ-10 200/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 13 | ПС Птицефабрика г. Глазов ф. 2 6кВ | ТВЛМ 75/5 Кл. т. 0,5 Рег. № 45040-10 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 14 | ПС Птицефабрика г. Глазов ф. 5 6кВ | ТВК-10 200/5 Кл. т. 0,5 Рег. № 8913-82 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 15 | ПС Птицефабрика г. Глазов ф. 7 6кВ | ТЛК-10 75/5 Кл. т. 0,5S Рег. № 9143-06 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 16 | ПС Птицефабрика г. Глазов ф. 8 6кВ | ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 17 | ПС Птицефабрика г. Глазов ф. 10 6кВ | ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 18 | ПС Птицефабрика г. Глазов ф. 12 6кВ | ТЛК10-5 75/5 Кл. т. 0,5 Рег. № 9143-01 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 19 | ПС Птицефабрика г. Глазов ф. 15 6кВ | ТЛК10-5 75/5 Кл. т. 0,5 Рег. № 9143-01 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 20 | ПС Птицефабрика г. Глазов ф. 18 6кВ | ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 21 | ПС Сибирская ф. №33 6кВ | ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 22 | ПС Сибирская ф. №45 6кВ | ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 23 | ПС Сибирская ф. №22 6кВ | ТПЛ-10-М 300/5 Кл. т. 0,5S Рег. № 22192-07 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 24 | ПС Птицефабрика г. Воткинск ф. 8 10кВ | ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-07 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 25 | ПС Птицефабрика г. Воткинск ф. 11 10кВ | ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-07 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 26 | ПС Опытная ф. 1 6кВ | ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63 | НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 27 | ПС Опытная ф. 22 6кВ | ТЛМ-10 300/5 Кл. т. 0,5 Рег. № 2473-05 | НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 28 | ТП-РП яч. 9 6кВ | ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 29 | ТП-520 яч. 1 6кВ | ТПОЛ-10 200/5 Кл. т. 0,5 Рег. № 1261-08 | НАМИТ 6000/100 Кл. т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 30 | ТП-516 яч. 7 6кВ | ТПЛ-10 75/5 Кл. т. 0,5 Рег. № 1276-59 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 31 | ТП-516 яч. 1 6кВ | ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 32 | ТП-516 ввод 0,4кВ Т-1 | ТШЛ-0,66 400/5 Кл. т. 0,5 Рег. № 3422-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 33 | ТП-516 ввод 0,4кВ Т-2 | ТШЛ-0,66 400/5 Кл. т. 0,5 Рег. № 3422-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 34 | ТП-515 яч. 4 6кВ | ТПОЛ-10 200/5 Кл. т. 0,5 Рег. № 1261-08 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 35 | ТП-515 яч. 3 6кВ | ТПОЛ-10 200/5 Кл. т. 0,5 Рег. № 1261-08 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 36 | ВРУ АБК Ввод №1 0,4кВ ПФВ ИФ | ТОП-0,66 100/5 Кл. т. 0,5 Рег. № 15174-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 37 | ВРУ АБК Ввод №2 0,4кВ ПФВ ИФ | ТОП-0,66 100/5 Кл. т. 0,5 Рег. № 15174-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 38 | ТП-29 ввод 0,4кВ | ТТИ 800/5 Кл. т. 0,5 Рег. № 28139-12 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 39 | ТП-30 ввод 0,4кВ | ТТИ 800/5 Кл. т. 0,5 Рег. № 28139-12 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 40 | ПС Успенка ф. №7 10кВ | ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 41 | ПС Успенка ф. №8 10кВ | ТЛМ-10 300/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 42 | ПС Успенка ф. №9 10кВ | ТЛМ-10 100/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 43 | ПС Успенка ф. №12 10кВ | ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10-2 10000/100 Кл. т. 0,5 Рег. № 18178-99 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 44 | ПС Успенка ф. №13 10кВ | ТЛМ-10 300/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10-2 10000/100 Кл. т. 0,5 Рег. № 18178-99 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 45 | ПС Успенка ф. №14 10кВ | ТЛМ-10 100/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10-2 10000/100 Кл. т. 0,5 Рег. № 18178-99 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 46 | ТП-109 яч. 4 6кВ (ввод с РП-2 ф. 6) | ТШЛ 400/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 47 | ТП-109 яч. 6 6кВ (ввод с РП-2 ф. 13) | ТШЛ 400/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 48 | ТП-109 яч. 5 6кВ (ввод с ф. 14 ПС «Тепловая») | ТШЛ 600/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 49 | РП-4 яч. 10 6кВ | ТШЛ 300/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 50 | РП-4 яч. 4 6кВ | ТШЛ 300/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 51 | РП-4 яч. 8 6кВ | ТШЛ 100/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 52 | РП-4 яч. 5 6кВ | ТШЛ 100/5 Кл. т. 0,5S Рег. № 64182-16 | I-TOR 6000/^3/100/^3 Кл. т. 0,5 Рег. № 68618-17 | СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 53 | ТП-47 ввод 1 0,4кВ | ТШП-0,66 400/5 Кл. т. 0,5 Рег. № 15173-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 54 | ТП-47 ввод 2 0,4кВ | ТОП-0,66 200/5 Кл. т. 0,5 Рег. № 15174-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 55 | ТП-15 ввод 0,4кВ | ТОП-0,66 200/5 Кл. т. 0,5 Рег. № 15174-06 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 56 | РП-10 кВ Ижмолоко яч №1 10кВ | ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 57 | РП-10 кВ Ижмолоко яч №4 10кВ | ТЛО-10 100/5 Кл. т. 0,5S Рег. № 25433-11 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 58 | РП-10 кВ Ижмолоко яч №11 10кВ | ТЛО-10 100/5 Кл. т. 0,5S Рег. № 25433-11 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 59 | РП-10 кВ Ижмолоко яч №5 10кВ | ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 60 | РП-10 кВ Ижмолоко яч №8 10кВ | ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11 | НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 61 | РП-73 яч. №9 6кВ | ТОЛ-СЭЩ-10 200/5 Кл. т. 0,5 Рег. № 32139-06 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 62 | РП-73 яч. №11 6кВ | ТОЛ 75/5 Кл. т. 0,5 Рег. № 47959-11 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 63 | РП-73 яч. №16 6кВ | ТОЛ-СЭЩ-10 100/5 Кл. т. 0,5 Рег. № 32139-11 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 64 | РП-73 яч. №18 6кВ | ТОЛ 200/5 Кл. т. 0,5 Рег. № 47959-11 | ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 65 | ТП-227/1 ввод 1 0,4кВ | ТШП 600/5 Кл. т. 0,5S Рег. № 64182-16 | - | Меркурий 233 ART-03 KGR Кл. т. 0,5S/1,0 Рег. № 34196-10 | |
| 66 | ТП-227/1 ввод 2 0,4кВ | ТШП 600/5 Кл. т. 0,5S Рег. № 64182-16 | - | Меркурий 233 ART-03 KGR Кл. т. 0,5S/1,0 Рег. № 34196-10 | |
| 67 | ТП-227/1 яч. №8 0,4кВ | ТТИ 250/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 68 | ТП-227/1 яч. №13 0,4кВ | Т-0,66 250/5 Кл. т. 0,5 Рег. № 22656-07 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 69 | ТП-227/2 ввод 1 0,4кВ | ТШП 1000/5 Кл. т. 0,5S Рег. № 64182-16 | - | Меркурий 233 ART-03 KGR Кл. т. 0,5S/1,0 Рег. № 34196-10 | |
| 70 | ТП-227/2 ввод 2 0,4кВ | ТШП 1000/5 Кл. т. 0,5S Рег. № 64182-16 | - | Меркурий 233 ART-03 KGR Кл. т. 0,5S/1,0 Рег. № 34196-10 | |
| 71 | ТП-227/3 ввод 1 0,4кВ | ТШП 600/5 Кл. т. 0,5S Рег. № 64182-16 | - | Меркурий 233 ART-03 KGR Кл. т. 0,5S/1,0 Рег. № 34196-10 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 72 | ТП-227/3 яч. №1 0,4кВ | Т-0,66 300/5 Кл. т. 0,5 Рег. № 22656-07 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 73 | ТП-227/3 яч. №2 0,4кВ | ТТИ 250/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 74 | РП Мясокомбинат яч №5 6кВ | ТШ-ЭК-0,66 150/5 Кл. т. 0,5S Рег. № 59785-15 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 Кл. т. 0,2S/0,5 Рег. № 20176-06 | |
| 75 | РП Мясокомбинат яч №6 6кВ | ТШ-ЭК-0,66 150/5 Кл. т. 0,5S Рег. № 59785-15 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 Кл. т. 0,2S/0,5 Рег. № 20176-06 | |
| 76 | РП Мясокомбинат яч №7 6кВ | ТШ-ЭК-0,66 150/5 Кл. т. 0,5S Рег. № 59785-15 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 Кл. т. 0,2S/0,5 Рег. № 20176-06 | |
| 77 | РП Мясокомбинат яч №8 6кВ | ТШ-ЭК-0,66 150/5 Кл. т. 0,5S Рег. № 59785-15 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 Кл. т. 0,2S/0,5 Рег. № 20176-06 | |
| 78 | ТПС Кез-Тяговая Ф-1 10кВ ПКУ-6 10 кВ на оп. 56 | ТЛО-10 250/5 Кл. т. 0,5S Рег. № 25433-11 | ЗНОЛП-ЭК 10000/^3/100/^3 Кл. т. 0,5 Рег. № 68841-17 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20 | |
| 79 | ТПС Кез-Тяговая Ф-5 10кВ ПКУ-5 10 кВ на оп. 90 | ТЛО-10 300/5 Кл. т. 0,5 Рег. № 25433-11 | ЗНОЛП-ЭК 10000/^3/100/^3 Кл. т. 0,5 Рег. № 68841-17 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20 | |
| 80 | РП-56, РУ-04кВ, 1 с.ш. 0,4кВ, Ввод 0,4 кВ Т-1 | ТТН 1500/5 Кл. т. 0,5S Рег. № 58465-14 | - | СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 81 | РП-56, РУ-04кВ, 2 с.ш. 0,4кВ, Ввод 0,4 кВ Т-2 | ТТН 1500/5 Кл. т. 0,5S Рег. № 58465-14 | - | СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 82 | ТП-0609, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 3000/5 Кл. т. 0,5S Рег. № 58465-14 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-12 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 83 | ТП-0609, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-2 | ТТН 3000/5 Кл. т. 0,5S Рег. № 58465-14 | - | СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 84 | ТП-0610, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 2000/5 Кл. т. 0,5 Рег. № 58465-14 | - | СЭТ-4ТМ.02М.11 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 85 | ТП-0610, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-2 | ТТН 2000/5 Кл. т. 0,5 Рег. № 58465-14 | - | СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 86 | ПС 35 кВ Кировская, КРУН-6 кВ, 1 СШ, яч. 7, ВЛ-6 кВ №5 КМК-1 | ТОЛ-10 300/5 Кл. т. 0,2S Рег. № 7069-07 | НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 87 | ПС 35 кВ Кировская, КРУН-6 кВ, 2 СШ, яч. 8, ВЛ-6 кВ №6 КМК-2 | ТОЛ-10 300/5 Кл. т. 0,2S Рег. № 7069-07 | НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
| 88 | ЦРП-10 кВ, РУ-10 кВ, 1 СШ, яч. 8, Ввод 1 10 кВ | ТОЛ-СЭЩ-10 400/5 Кл. т. 0,5S Рег. № 32139-06 | ЗНОЛ.06 10000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 89 | ЦРП-10 кВ, РУ-10 кВ, 2 СШ, яч. 16, Ввод 2 10 кВ | ТОЛ-СЭЩ-10 400/5 Кл. т. 0,5S Рег. № 32139-06 | ЗНОЛ.06 10000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
| 90 | ТП-1 10 кВ, ВРУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5 Рег. № 75345-19 | - | Меркурий 234 ART-03 PR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 91 | ТП-1 10 кВ, ВРУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ Т-2 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 92 | ТП-2 10 кВ, ВРУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ Т-2 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ART-03 PR Кл. т. 0,5S/1,0 Рег. № 75755-19 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 93 | ТП-3 10 кВ, ВРУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ART-03 PR Кл. т. 0,5S/1,0 Рег. № 75755-19 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 94 | ТП-4 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ART-03 PR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 95 | ТП-5 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ART-03 PR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 96 | ТП-6 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5 Рег. № 75345-19 | - | Меркурий 234 ARTM-03 PBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 97 | ТП-7 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTM-03 PBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 98 | ТП-8 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТН 600/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTM-03 PBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 99 | КТП-7574 (Скважины) 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 100 | КТП-7573 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 600/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 101 | ТП-Очистные сооружения (ТП-0583) 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТЭ 600/5 Кл. т. 0,5S Рег. № 67761-17 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 102 | КТП-7522 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 400/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 103 | ЩУ-0,4 кВ Гаража для легковых автомобилей, КЛ-0,4 кВ от ВЛ-0,4 кВ фидер 4 оп. 8 (от ТП-7675) | ТТИ 20/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 104 | ТП-0547 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТТИ 200/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 105 | ПС Подгорная фидер №7 10 кВ | ТЛМ-10 100/5 Кл. т. 0,2S Рег. № 48923-12 | НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 106 | ПС Подгорная фидер №12 10 кВ | ТЛМ-10 100/5 Кл. т. 0,2S Рег. № 48923-12 | НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 107 | РЩ-6 0,4 кВ Комбикормового цеха КЛ-0,4 кВ в сторону ПАО "МТС" (БС № 18-334) | ТТН-Ш 20/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 108 | РЩ-6 0,4 кВ Комбикормового цеха КЛ-0,4 кВ в сторону АО "Мегафон" (БС) | ТТН-Ш 20/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 109 | ЗТП-95, ф. 0,4 кВ СКЗ пос. Подгорное | ТТН-Ш 15/5 Кл. т. 0,5 Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 110 | ПС Кигбаево ф. №6 10 кВ | ТЛМ-10 100/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 111 | ПС Кигбаево ф. №10 10 кВ | ТЛМ-10 100/5 Кл. т. 0,5 Рег. № 2473-69 | НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87 | СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
| 112 | КТП-387 10 кВ, СШ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 400/5 Кл. т. 0,5 Рег. № 71031-18 | - | ФОБОС 3Т 230В 5(10)А IQOG(2)L-A Кл. т. 0,5S/0,5 Рег. № 66754-17 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 113 | РЩ-6М 0,4 кВ, КЛ-0,4 кВ в сторону ПАО "МТС" (Контейнер SSC БС 18255 ) | ТТН-Ш 20/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 114 | Электрощитовая №2 0,4 кВ, КЛ-0,4 кВ в сторону Аппаратной базовой станции ООО "Т2 Мобайл" №233 0,4 кВ | ТТН-Ш 20/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 115 | ЯП-1 0,4 кВ, КЛ-0,4 кВ в сторону АО "Вымпелком" (БС-54824) | ТТН-Ш 20/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 116 | РП Сыга ввод 1 10 кВ | ТПК-10 300/5 Кл. т. 0,5 Рег. № 22944-07 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-07 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 117 | РП Сыга ввод 2 10 кВ | ТПК-10 300/5 Кл. т. 0,5 Рег. № 22944-07 | НАМИТ-10 10000/100 Кл. т. 0,5 Рег. № 16687-07 | Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 118 | РП 0,4 кВ АВМ на СНТ "Золотой Петушок" | ТТН 100/5 Кл. т. 0,5 Рег. № 75345-19 | - | Меркурий 234 ARTX2-03 DPBR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 119 | ТП-309, РУ-0,4 кВ на СНТ Полянка | ТТИ 300/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 234 ARTX2-03 DPBR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 120 | ТП-295 РУ-0,4 кВ, на ГК Лада-2 | ТТИ 200/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 234 ARTX2-03 DPBR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 121 | ТП -218, РУ-0,4 кВ на Площадку компоста г. Глазов | - | - | "МИРТЕК-32-РУ" мод. МИРТЕК-32-PY-SP31-A1R1-230-5-100А-Т-RF433/1-RF2400/3-HKMOQ1V3 Кл. т. 1,0/1,0 Рег. № 65634-16 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 122 | РП Мясокомбинат яч №9 6кВ | ТШ-ЭК-0,66 150/5 Кл. т. 0,5S Рег. № 59785-15 | ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 | ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 Кл. т. 0,2S/0,5 Рег. № 20176-06 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 123 | ПС Сибирская ф.16 6 кВ | ТПЛ-10 300/5 Кл. т. 0,5 Рег. № 1276-59 ТПЛМ-10 300/5 Кл. т. 0,5 Рег. № 2363-68 | НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-02 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 124 | КТП-190 (Элеватор) РУ-0,4 | ТТИ 1000/5 Кл. т. 0,5 Рег. № 28139-12 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20 | |
| 125 | КТП-621, ввод 1 0,4 кВ | ТТН-Ш 400/5 Кл. т. 0,5S Рег. № 75345-19 | - | ФОБОС 3Т 230В 5(10)А IQOG(2)L-A Кл. т. 0,5S/0,5 Рег. № 66754-17 | |
| 126 | КТП-621, ввод 2 0,4 кВ | Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18 | - | ФОБОС 3Т 230В 5(10)А IQOG(2)L-A Кл. т. 0,5S/0,5 Рег. № 66754-17 | |
| 127 | КТП-697, ввод 1 0,4 кВ | ТШП-М-0,66 600/5 Кл. т. 0,5S Рег. № 71205-18 | - | ФОБОС 3Т 230В 5(10)А IQOG(2)L-A Кл. т. 0,5S/0,5 Рег. № 66754-17 | |
| 128 | КТП-697, ввод 2 0,4 кВ | ТШП-М-0,66 600/5 Кл. т. 0,5S Рег. № 71205-18 | - | ФОБОС 3Т 230В 5(10)А IQOG(2)L-A Кл. т. 0,5S/0,5 Рег. № 66754-17 | |
| 129 | КТП-689, ввод 1 0,4 кВ | ТТЕ 1600/5 Кл. т. 0,5 Рег. № 73808-19 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 130 | КТП-689, ввод 2 0,4 кВ | ТТЕ 1600/5 Кл. т. 0,5 Рег. № 73808-19 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 131 | ЭЩ-0,4 кВ ПАО "МТС" (БС 18-00818) | ТТН-Ш 30/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | Сервер ИВК УСВ-2, рег. № 41681-09 |
| 132 | АВР-0,4 кВ АО "Вымпелком" (БС) | ТТН-Ш 20/5 Кл. т. 0,5S Рег. № 75345-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 133 | КТП-337 ввод 1 0,4 кВ | ТТН 1500/5 Кл. т. 0,5 Рег. № 58465-14 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 134 | КТП-337 ввод 2 0,4 кВ | ТТН 1500/5 Кл. т. 0,5 Рег. № 58465-14 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 135 | КТП-338 ввод 1 0,4 кВ | ТТН 1500/5 Кл. т. 0,5 Рег. № 58465-14 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 136 | КТП-338 ввод 2 0,4 кВ | ТТН 1500/5 Кл. т. 0,5 Рег. № 58465-14 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена УСВ на аналогичное, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1-4, 9, 10, 12, 13, 16-20, 27-31, 34, 35, 61-64, 79, 110, 116, 117, 123 | Активная Реактивная | 1,2 2,4 | 4,0 6,9 |
| 5-8 | Активная Реактивная | 1,2 2,4 | 3,6 6,3 |
| 11, 26 | Активная | 1,0 | 3,9 |
| Реактивная | 2,2 | 6,8 | |
| 14 | Активная | 1,1 | 3,0 |
| Реактивная | 2,3 | 5,4 | |
| 15, 74-77, 122 | Активная Реактивная | 1,1 2,3 | 3,1 5,5 |
| 21, 22, 24, 25, 40-45 | Активная Реактивная | 1,2 2,4 | 3,2 5,5 |
| 23 | Активная | 1,2 | 3,3 |
| Реактивная | 2,4 | 5,5 | |
| 32, 33, 38, 39, 53-55, 67, 68, 72, 73, 84, 85, 90, 96, 103, 104, 109, 118-120, 124, 129, 130,133-136 | Активная Реактивная | 1,0 2,1 | 3,9 6,8 |
| 36, 37 | Активная | 1,0 | 3,1 |
| Реактивная | 2,1 | 5,4 | |
| 46-52, 78, 88, 89 | Активная Реактивная | 1,2 2,4 | 4,1 6,9 |
| 56-60 | Активная Реактивная | 1,2 2,4 | 3,3 5,5 |
| 65, 66, 69-71, 80-82, 91-95, 97102, 107, 108,113-115, 131, 132 | Активная Реактивная | 1,0 2,1 | 4,0 6,8 |
| 83 | Активная | 0,8 | 3,0 |
| Реактивная | 1,9 | 5,3 | |
| 86, 87 | Активная | 1,0 | 3,2 |
| Реактивная | 1,8 | 5,7 | |
| 105, 106 | Активная | 0,8 | 3,1 |
| Реактивная | 1,4 | 5,6 | |
| 111 | Активная | 0,9 | 3,0 |
| Реактивная | 2,0 | 5,4 | |
| 112 | Активная | 1,0 | 3,9 |
| Реактивная | 1,9 | 5,3 | |
| 121 | Активная | 1,1 | 4,6 |
| Реактивная | 1,1 | 5,4 | |
| 125-128 | Активная Реактивная | 1,0 1,9 | 4,0 5,3 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, | 5 | ||
| относительно шкалы времени UTC (SU), (±А), с | |||
| Примечания: | |||
| 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, | |||
| соответствующие вероятности Р = 0,95. | |||
Продолжение таблицы 3___________________________________________________________
3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от Ihom для нормальных условий, для рабочих условий для ИК №№ 1-22, 24-45, 53-55, 6164, 67, 68, 72, 73, 84, 85, 90, 103, 104, 109-112, 116-121, 123, 124, 129, 130, 133-136 при cos ф=0,8, токе ТТ, равном 5 % от Ihom и для ИК №№ 23, 46-52, 56-60, 65, 66, 69-71, 74-83, 86-89, 91-102, 105-108, 113-115, 122, 125-128, 131, 132 при cos ф=0,8, токе ТТ, равном 2 % от Ihom при температуре окружающего воздуха в месте расположения счетчиков от -35 °С до +35 °С для ИК №№ 1-4, 9-20, 26-35, 38, 39, 46-55, 61-136, от -20 °С до +35 °С для ИК №№ 5-8, от +10 °С до +35 °С для ИК №№ 21-25, 40-45, от +15 °С до +35 °С для ИК №№ 36, 37, 56-60
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 136 |
| Нормальные условия: параметры сети: - напряжение, % от Uhom - ток, % от Ihom - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % От Uhom - ток, % От Ihom - коэффициент мощности - частота, Гц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С для ИК №№ 1-4, 9-20, 26-35, 38, 39, 46-55, 61-136 для ИК №№ 5-8 для ИК №№ 21-25, 40-45 для ИК №№ 36, 37, 56-60 температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1(2) до 120 От 0,5инд дО 0,87емк от 49,6 до 50,4 от -35 до +35 от -35 до +35 от -20 до +35 от +10 до +35 от +15 до +35 от +10 до +30 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№ 36697-17) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№ 36697-12) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№ 36697-08) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более «Меркурий 2З0» (рег.№ 80590-20) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более | 220000 72 165000 72 140000 72 210000 72 |
| 1 | 2 |
| «Меркурий 230» (рег.№ 23345-07) - среднее время наработки на отказ, ч, не менее | 150000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| «Меркурий 233» (рег.№ 34196-10) - среднее время наработки на отказ, ч, не менее | 150000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| ЦЭ6850 (рег.№ 20176-06) - среднее время наработки на отказ, ч, не менее | 160000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| «Меркурий 204», «Меркурий 208», «Меркурий 234», «Меркурий 238» (рег.№ 75755-19) - среднее время наработки на отказ, ч, не менее | 320000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| ФОБОС 3 (рег.№ 66754-17) - среднее время наработки на отказ, ч, не менее | 280000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| «МИРТЕК-32-РУ» (рег.№ 65634-16) - среднее время наработки на отказ, ч, не менее | 200000 |
| - среднее время восстановления работоспособности, ч, не более | 72 |
| УСВ-2 (рег.№ 41681-09): - коэффициент готовности, не менее | 0,95 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| Сервер ИВК: - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации: СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№ 36697-17) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | 113 |
| менее СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№ 36697-12) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | 113 |
| менее СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег.№ 36697-08) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | 113 |
| менее «Меркурий 230» (рег.№ 80590-20) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | 85 |
| менее «Меркурий 230» (рег.№ 23345-07) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | 85 |
| менее «Меркурий 233» (рег.№ 34196-10) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | 170 |
| менее |
| 1 | 2 |
| ЦЭ6850 (рег.№ 20176-06) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее «Меркурий 204», «Меркурий 208», «Меркурий 234», «Меркурий 238» (рег.№ 75755-19) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее ФОБОС 3 (рег.№ 66754-17) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее «МИРТЕК-32-РУ» (рег.№ 65634-16) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 128 170 71 93 3,5 |
Надежность системных решений:
— резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
— в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
— механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
— защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.02М.03 | 19 |
| СЭТ-4ТМ.03М.01 | 38 | |
| СЭТ-4ТМ.03М | 3 | |
| СЭТ-4ТМ.02М.11 | 11 | |
| СЭТ-4ТМ.03М.09 | 3 | |
| СЭТ-4ТМ.03М.08 | 1 | |
| Счетчики электрической энергии трехфазные статические | Меркурий 230 ART-00 PQRSIDN | 8 |
| Меркурий 230 ART-03 PQRSIDN | 8 | |
| Счетчики электрической энергии статические трехфазные | Меркурий 233 ART-03 KGR | 5 |
| ФОБОС 3Т 230В 5(10)А IQOG(2)L-A | 5 | |
| Счетчики электрической энергии статические | Меркурий 234 ART-03 PR | 5 |
| Меркурий 234 ARTMX2-03 DPBR.R | 18 | |
| Меркурий 234 ARTM-03 PBR.G | 3 | |
| Меркурий 234 ARTX2-03 DPBR | 3 | |
| Счетчики электрической энергии | ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 | 5 |
| Счетчики электрической энергии трехфазные многофункциональные | "МИРТЕК-32-РУ" мод. МИРТЕК-32-РУ-8Р31-А1Я1-230-5-100А-Т-RF433/1-RF2400/3-HKMOQ1V3 | 1 |
| Трансформаторы тока | ТПОЛ-10 | 12 |
| ТВЛМ-10 | 4 | |
| ТПЛ-10 | 19 | |
| ТОЛ-СЭЩ-10 | 12 | |
| ТПЛ-10с | 8 | |
| ТЛМ-10 | 30 | |
| ТВЛМ | 2 | |
| ТВК-10 | 2 | |
| ТЛК-10 | 2 | |
| ТЛК10-5 | 4 | |
| ТПЛ-10-М | 2 | |
| ТШЛ-0,66 | 6 | |
| ТОП-0,66 | 12 | |
| ТТИ | 27 | |
| ТШЛ | 21 | |
| ТШП-0,66 | 3 | |
| ТЛО-10 | 21 | |
| ТОЛ | 4 | |
| ТШП | 15 | |
| Т-0,66 | 6 | |
| ТШ-ЭК-0,66 | 15 | |
| ТТН | 60 | |
| ТОЛ-10 | 4 | |
| Т-0,66 У3 | 15 |
| 1 | 2 | 3 |
| Трансформаторы тока | ТТЭ | 3 |
| ТТН-Ш | 27 | |
| ТПК-10 | 4 | |
| ТПЛМ-10 | 1 | |
| ТШП-М-0,66 | 6 | |
| ТТЕ | 6 | |
| Трансформаторы напряжения | ЗНОЛ.06 | 24 |
| ЗНОЛ | 12 | |
| ЗНОЛП | 3 | |
| НАМИТ-10 | 19 | |
| ЗНАМИТ-10(6)-1 УХЛ2 | 1 | |
| НАМИ-10 | 3 | |
| НАМИ-10-95УХЛ2 | 1 | |
| НАМИТ | 1 | |
| НАМИТ-10-2 | 1 | |
| I-TOR | 15 | |
| НАЛИ-СЭЩ | 2 | |
| ЗНОЛП-ЭК | 6 | |
| НТМИ-6-66 | 2 | |
| Устройство синхронизации времени | УСВ-2 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.093.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «КомЭнерго», МВИ 26.51/231/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
