| Номер в госреестре | 89887-23 |
| Наименование СИ | Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО &quo |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизация-Метрология-ЭКСПЕРТ" (ООО "Автоматизация-Метрология-ЭКСПЕРТ"), г. Уфа |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения» ООО «Г азпромнефть-Ямал») (далее - СИКГ) предназначена для выполнения измерений в автоматическом режиме количественных показателей газа, направляемого на внешний транспорт, вычисления расхода и количества газа, приведенного к стандартным условиям, определения в автоматическом режиме и режиме ручной фиксации качественных параметров газа, отображения (индикации) и регистрации результатов измерений, формирования отчетных документов.
СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов. Заводской номер СИКГ 113/848.
Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительному каналу от средств измерений объемного расхода, давления и температуры. Компонентный состав газа определяют в аккредитованной лаборатории. Вычисление физических свойств газа проводится в соответствии с ГСССД МР 113-03. СОИ автоматически проводит вычисление объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ 2939-63, по результатам измерений объемного расхода, давления и температуры газа и известному компонентному составу.
В состав СИКГ входят:
- Технологическая часть, состоящая из одной рабочей измерительной линии (далее - ИЛ) DN500 и одной резервной ИЛ DN500;
- СОИ.
Средства измерений (далее - СИ), входящие в состав СИКГ и участвующие в измерении объемного расхода и объема газа, приведенных к стандартным условиям, представлены в таблице 1.
Таблица 1 - СИ, входящие в состав СИКГ
| Наименование | Количество, шт. | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Блок измерительных трубопроводов | ||
| Счетчик газа ультразвуковой КТМ600 РУС | 2 | 62301-15 |
| Датчик давления Метран-150 | 4 | 32854-13 |
| Датчик температуры Rosemount 644 | 2 | 63889-16 |
| СОИ | ||
| Измерительно-вычислительный комплекс АБАК+ | 2 | 52866-13 |

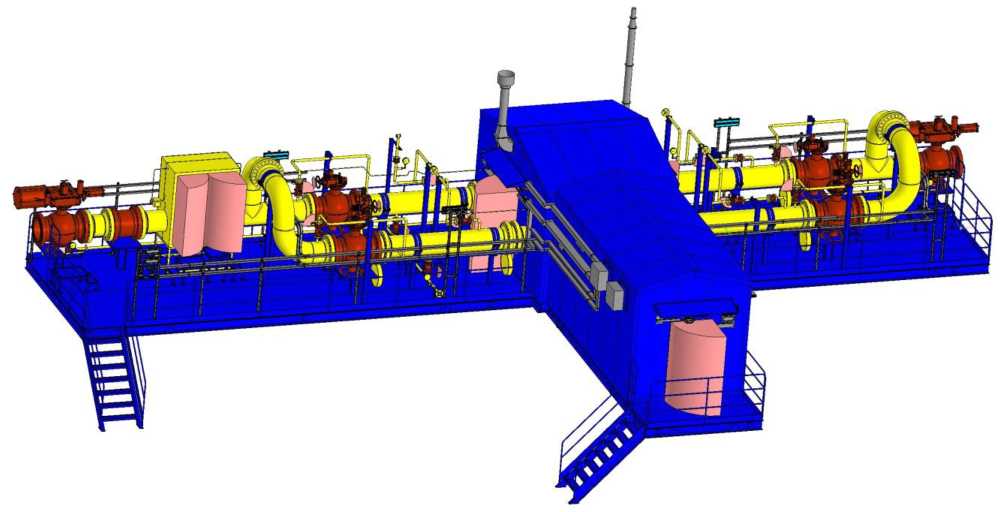

Рисунок 1 - Общий вид системы измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата
Основные функции СИКГ:
СИКГ обеспечивает выполнение основных функций:
- автоматическое определение расхода и количества газа в рабочих условиях и приведенного к стандартным условиям, формирование и хранение отчетов результатов измерений за отдельные периоды (час, сутки, месяц, год);
- местное и дистанционное измерение значений давления и температуры в ИЛ;
- визуальное представление информации о значениях измеряемых параметров, состоянии СИ и технологического оборудования на средствах отображения в помещении операторной;
- передача на верхний уровень и, при необходимости, потребителю газа отчетов о расходе и количестве газа;
- дистанционное управление запорной арматурой, автоматизированное управление технологическим оборудованием;
- ввод в вычислитель компонентного состава газа, плотности газа при стандартных условиях, а также расчет теплотворной способности газа;
- определение в автоматическом режиме температуры точки росы по воде и по углеводородам;
- по заданию оперативного персонала выполнение контроля метрологических характеристик рабочей ИЛ по камере нулевого расхода имитационным методом, оформление и печать протоколов контроля метрологических характеристик;
- обеспечение 100 % резервирования ИК;
- резервирование ИЛ;
- пломбирование запорной арматуры, открытие которой приводит к изменению результатов измерений;
- отбор проб газа в соответствии с требованиями ГОСТ 31370-2008;
- возможность осмотра и очистки внутренней полости ИЛ;
- слив конденсата из трубопроводов ИЛ через дренажные трубопроводы, а также их промывка или пропарка;
- возможность подключения к свече сброса газа.
В СИКГ предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для зашиты файлов и баз данных, ведение журналов событий). Пломбировка элементов СИКГ проводится в соответствии с их эксплуатационной документацией. Должна быть обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ. Пломбирование СИКГ не предусмотрено. Заводской номер указан на табличке, представленной на рисунке 2. Табличка размещается на входе в блок-бокс СИКГ
ООО "Автоматизация-Метрология-ЭКСПЕРТ"
Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата. Установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения» ООО «Газпромнефть-Ямал» СИКГ-9,8-1500000-ХЛ1-С5 ТУ 3667-001-0184662370-2015
Сертификаты соотйетстйия
RU C-RU.MH10.B.00731 ITP ТС 010/2011)
RD C-RU.Afl84.B.0019t/20 ITP ТС 032/2013)
Q=1 500 000 м3/ч Р=10,0 МПа
Материал элементов, работающих под давл.: 09Г2С
Класс взрывоопасности - В1г, В1а зав.№113/848
ЕНЕ
месяц, год изготовления: 02. 2021 г.
Рисунок 2 - Табличка с обозначением СИКГ
Программное обеспечение (далее - ПО) СИКГ базируется на ПО измерительновычислительного комплекса АБАК+ (далее - ИВК).
ПО СИКГ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем применения систем идентификации пользователя с помощью логина, пароля и пломбировки корпуса вычислителей. Метрологические характеристики СИКГ нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИВК исполнения ИнКС
| Идентификационные данные (признаки) | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (CRC32) |
| Значение | Abak.bex | 1.0 | 4069091340 |
| ngas2015.bex | 1.0 | 3133109068 | |
| mivisc.bex | 1.0 | 3354585224 | |
| mi3548.bex | 1.0 | 2333558944 | |
| ttriso.bex | 1.0 | 1686257056 | |
| AbakC2.bex | 1.0 | 2555287759 |
Метрологические характеристики представлены в таблице 3, основные технические характеристики представлены в таблице 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода и объема газа, приведенных к стандартным условиям, м3/ч | от 700 000 до 1 500 000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % | ± 1,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Избыточное давление газа, МПа | от 7,65 до 9,80 |
| Температура газа, °С | от +2 до +15 |
| Параметры электрического питания силового оборудования: - силового оборудования - вторичной аппаратуры - частота переменного тока, Гц | трехфазное 380 В ± 10% однофазное 230 В ± 10% 50±1 |
| Условия эксплуатации: - температура окружающей среды внутри блок-бокса, °С - относительная влажность, %, не более - атмосферное давления, кПа | от +10 до +32,8 80 от 84,0 до 106,7 |
| Габаритные размеры рамного основания технологического оборудования, мм, не более - ширина - длина | 4 300 23 350 |
| Габаритные размеры блок-бокса для размещения средств измерений (расходомеры, датчики давления и температуры, манометры, термометры), мм, не более - высота - ширина - длина | 3 750 3 400 5 000 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность СИКГ представлена в таблице 5
Таблица 5 - Комплектность СИКГ
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения» ООО «Г азпромнефть-Ямал») | 1 | |
| Руководство по эксплуатации | 848.00.00.00.000 РЭ | 1 |
| Методика поверки | 1 |
приведены в документе «ГСИ. Методика измерений объемного расхода и объема свободного нефтяного газа системой измерений количества и показателей качества газа (СИКГ) в составе комплекса объектов по компримированию и подготовке газа и конденсата. Установка извлечения и транспорта конденсата «Новопортовского нефтегазоконденсатного месторождения ООО «Газпромнефть-Ямал», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/122013-20, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2020.38550.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 8.733-2011 «Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования» (с изменением № 1 от 1 июля 2014 г. и поправкой от 26 февраля 2014 г.).
