| Номер в госреестре | 89897-23 |
| Наименование СИ | Установка акустическая поверочная |
| Обозначение типа СИ | ПЗД-1 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка акустическая поверочная ПЗД-1 (далее - установка) предназначена для измерений уровня, частоты и коэффициента гармоник синусоидального звукового давления, воспроизводимого акустическим калибратором. Установка соответствует требованиям к рабочим эталонам единицы звукового давления в воздушной среде, установленным в Приказе Росстандарта № 2537 от 30.11.2018 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
Принцип действия установки основан на преобразовании звукового давления с помощью конденсаторного микрофона в электрический сигнал и его дальнейшей обработки специализированным микропроцессором измерительного блока. Сведения о режиме работы установки и измерительная информация отображаются на дисплее компьютера с установленным специальным программным обеспечением (далее - ПО).
Конструктивно установка состоит из приёмника звука (капсюль микрофонный конденсаторный BMK-206 с предусилителем), измерительного блока (преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А, рег. № 73243-18), блока питания микрофона (блок микрофонный ОКТАФОН-ЛАБ) и ПО.
Общий вид установки представлен на рисунке 1. Установке присвоен серийный номер 01. Серийный номер в формате цифрового обозначения указывается на информационной наклейке на корпусе измерительного блока в месте, указанном на рисунке 2. Пломбирование установки не предусмотрено. Нанесение знака поверки на установку не предусмотрено.

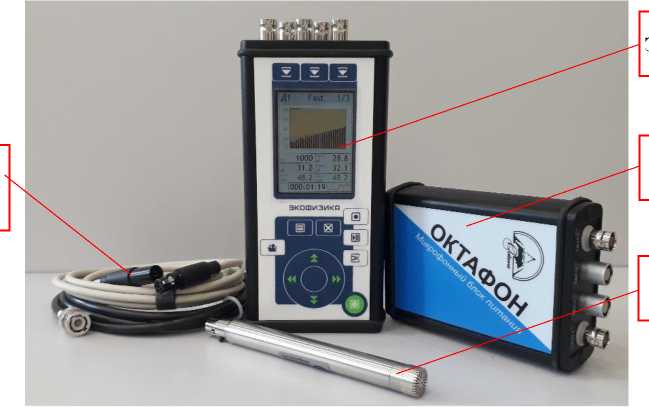

Комплект соединительных кабелей
ЭКОФИЗИКА-110А
ОКТАФОН-ЛАБ
ВМК-206 с предусилителем

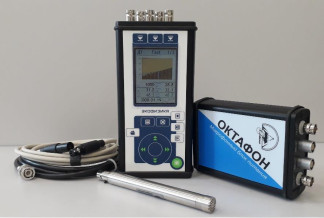

Рисунок 1 - Общий вид установки
Рисунок 2 - Место нанесения серийного номера
Место нанесения серийного номера
Для управления режимами работы установки и обработки измерительных сигналов применяется ПО.
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования установки.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Signal+CBL |
| Номер версии (идентификационный номер) ПО | не ниже v. 1.0 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений звукового давления, дБ (исх. 20 мкПа) | от 93 до 124 |
| Доверительные границы (при доверительной вероятности 0,95) относительной погрешности измерений звукового давления в КМО* в диапазоне частот от 160 до 1250 Гц, дБ | ±0,18 |
| Уровень собственных шумов при измерениях звукового давления в диапазоне частот от 160 до 1250 Гц, дБ (исх. 20 мкПа), не более | 22 |
| Диапазон измерений частоты, Гц | от 160 до 1250 |
| Пределы допускаемой относительной погрешности измерений частоты | ±0,003 |
| Диапазон измерений коэффициента гармоник при частоте первой гармоники от 160 до 1250 Гц, % | от 1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник, %, не более | ±0,3 |
| * КМО - камера малого объёма | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А длина ширина высота | 175 86 35 |
| капсюль микрофонный конденсаторный BMK-206 диаметр (с сеткой) высота (с сеткой) | 13,2 13,0 |
| блок микрофонный ОКТАФОН-ЛАБ длина ширина высота | 125 85 35 |
| Масса, г, не более | |
| преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А | 550 |
| капсюль микрофонный конденсаторный BMK-206 | 6,5 |
| блок микрофонный ОКТАФОН-ЛАБ | 500 |
| Параметры электропитания: напряжение постоянного тока, В сила тока, мА | 5,0 500 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа уровень акустических помех, дБС, не более | от +20 до +26 от 30 до 60 от 87 до 107 40 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 Установка акустическая поверочная в составе: | пзд-1 | 1 шт. |
| 1.1 Преобразователь напряжения измерительный цифровой | ЭКОФИЗИКА-110А | 1 шт. |
| 1.2 Капсюль микрофонный конденсаторный с предусилителем | BMK-206 | 1 шт. |
| 1.3 Блок микрофонный | ОКТАФОН-ЛАБ | 1 шт. |
| 1.4 Специальное программное обеспечение | Signal+CBL | 1 шт. |
| 1.5 Комплект соединительных кабелей и принадлежностей | _ | 1 комп. |
| 2 Руководство по эксплуатации | _ | 1 экз. |
| 3 Паспорт | _ | 1 экз. |
приведены в разделе 6 «Применение установки» документа «Установка акустическая поверочная ПЗД-1. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
