| Номер в госреестре | 89898-23 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | ИнфраЛЮМ ФТ |
| Изготовитель | Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 04.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры инфракрасные ИнфраЛЮМ ФТ (далее по тексту - спектрометры) предназначены для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах по спектрам поглощения в инфракрасной области электромагнитного излучения в соответствии с методами (методиками) измерений.
Принцип действия спектрометров основан на измерении интенсивности оптического излучения, прошедшего через кювету с исследуемым образцом, в инфракрасной области спектра. Конструкция спектрометров включает в себя следующие основные составные части: источник излучения в инфракрасной области, интерферометр, приемник излучения и систему обработки сигнала.
Основой спектрометров является интерферометр в котором при движении светоделителя происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения обратного преобразования Фурье интерферограммы.
Спектрометры конструктивно выполнены в виде настольных лабораторных приборов и выпускаются в следующих модификациях: ИнфраЛЮМ ФТ-08 с элементами оптической схемы из бромида калия (KBr), и ИнфраЛЮМ ФТ-08М с элементами оптической схемы из селенида цинка (ZnSe).
Нанесение знака поверки на спектрометры и пломбирование спектрометров не предусмотрено.
Заводской номер в формате цифрового обозначения, идентифицирующий каждый экземпляр спектрометра, наносится методом термотрансферной печати на информационную табличку (шильд), которая расположена на его задней панели.
Общий вид спектрометров приведен на рисунке 1. Вид шильда с наименованием спектрометра и его заводским номером приведен на рисунке 2.

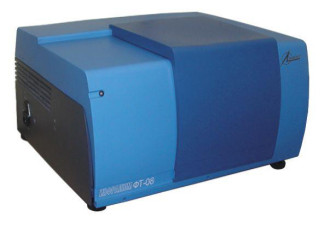

Рисунок 1 - Общий вид спектрометра

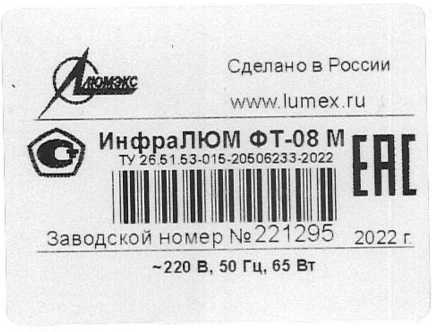

Рисунок 2 - Вид шильда с наименованием спектрометра и его заводским номером
Спектрометры оснащены автономным ПО СпектраЛЮМ и встроенным ПО, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | — | SpLumMetroModule.dll |
| Номер версии (идентификационный номер) ПО, не ниже | 49.06.23.05.04 | 2.0.1.326 |
| Цифровой идентификатор ПО | — | fab75a7f2a0c49035994 915567e9aa6d |
| Алгоритм вычисления цифрового идентификатора ПО | — | MD5 |
Примечание - Значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанной версии
Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО и для реализации аппаратных функций прибора.
К метрологически значимой части автономного ПО СпектраЛЮМ относится файл SpLumMetroModule.dll. Метрологически значимая часть ПО выполняет следующие функции:
- обработка данных, поступающих от встроенного ПО;
- создание и хранение файлов интерферограмм и файлов спектров;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений по шкале волновых чисел, см-1 | от 537 до 3100 |
| Пределы допускаемого значения абсолютной погрешности измерений __ _________ ____ -1 по шкале волновых чисел, см 1 | ±1,0 |
| Отношение сигнал/шум1) для волнового числа 2175 см-1, определяемое в интервале ±25 см-1 для разрешения 4 см-1 и времени накопления 60 с, не менее | 18000 |
| 1) - при использовании для расчета отношения сигнал/шум размаха шума | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон показаний по шкале волновых чисел, см-1 - модификация ИнфраЛЮМ ФТ-08 - модификация ИнфраЛЮМ ФТ-08М | от 350 до 8000 от 500 до 8000 |
| Спектральное разрешение, см-1, не более | 0,7 |
| Отношение сигнал/шум1) для волнового числа 2175 см-1, определяемое в интервале ±25 см-1 для разрешения 4 см-1 и времени накопления 60 с, не менее | 60000 |
| Уровень положительного и отрицательного псевдорассеянного света, вызванного нелинейностью фотоприемной системы, % | ±0,25 |
| Габаритные размеры (ДхШхВ), мм, не более | 580х550х340 |
| Масса, кг, не более | 32 |
| Питание спектрометров от сети переменного тока: - напряжение питания переменного тока, В - частота, Гц | 220 ± 22 50 ± 1 |
| Потребляемая мощность, В-А, не более | 65 |
| Средняя наработка до отказа, ч, не менее | 2500 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность, %, не более | от 17 до 28 от 84 до 106,7 75 |
| 1) - при использовании для расчета отношения сигнал шум среднеквадратичного значения шума | |
наносится на шильд и титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность спектрометра
| Наименование | Обозначение | Количество |
| Фурье-спектрометр инфракрасный ИнфраЛЮМ ФТ | ИнфраЛЮМ ФТ-08 или ИнфраЛЮМ ФТ-08М | 1 шт. |
| Электронный носитель с записанным программным обеспечением и руководством пользователя программным обеспечением | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Аксессуары | - | По заказу |
| Формуляр | 015.01-00-00-000 ФО | 1 экз. |
| Руководство по эксплуатации*) | 015.01-00-00-000 РЭ | 1 экз. |
| *) - может поставляться на электронном носителе | ||
приведены в эксплуатационном документе 015.01-00-00-000 РЭ «Фурье-спектрометр инфракрасный ИнфраЛЮМ ФТ. Модификации ИнфраЛЮМ ФТ-08, ИнфраЛЮМ ФТ-08М. Руководство по эксплуатации», подраздел 2.7 «Проведение измерений».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
ТУ 26.51.53-015-20506233-2022 «Фурье-спектрометры инфракрасные ИнфраЛЮМ ФТ. Технические условия».
